集装单元化技术及其装备
2．集装箱的分类 （1）集装箱按用途分类
通用干货型集装箱 冷藏集装箱 通风集装箱 罐式集装箱 散货集装箱
台架集装箱 平台集装箱 敞顶集装箱 汽车集装箱 服装集装箱
集装单元化技术及其装备
通用干货型集装箱
内置式集装箱
通风集装箱
集装单元化技术及其装备
罐式集装箱
散货集装箱
台架集装箱
集装单元化技术及其装备
平台集装箱
敞顶集装箱图
汽车集装箱
集装单元化技术及其装备
服装集装箱
集装单元化技术及其装备
（2）集装箱按材质分类集 集装箱按材质可分为钢集装箱、铝集装箱、玻璃 钢箱、不锈钢箱。
集装单元化技术及其装备
岸边集装箱 起重机
轮胎式集装箱 门式起重机
轨道式集装箱 门式起重机
集装箱跨运车
拓展阅读
1．集装单元与集装单元作业 集装单元是指用各种不同的方法和器具，把包装或无包装的物品整 齐地汇集成一个扩大的、便于装卸搬运的作业单元，这个作业单元 在整个物流过程中始终保持一定的形状。以集装单元来组织物资的 装卸搬运、储存、运输等物流活动的作业方式，称为集装单元作业。
拓展阅读
2．应用集装单元化技术的意义 集装单元化技术是物流管理硬技术（ 设备、器具等）与软技术 （ 为完成装卸搬运、储存、运输等作业的一系列方法、程序和制度 等）的有机结合。该技术是将先进的科学技术与科学的管理方法相 结合的复合技术，既有设备、器具的机械化、自动化技术，又有合 理组织这些设备、器具，使其充分发挥作用的管理技术。通过集装 单元化技术的推广使用，使传统的包装方式和装卸搬运工具发生了 根本变革。集装箱本身就已经成为了包装物和运输器具，过去工厂 生产的产品，装上木箱运至用户，再拆除木箱的办法正在改变。现 在从生产厂到用户的运输过程也就是产品的储运过程。集装单元化 技术彻底改变了以前那种包装、装卸搬运、储存等环节的一体化模 式，使物流系统的运作达到了新的水平，从而在更高程度上实现了 物流系统合理化。

– （1）集装单元于运输车辆的载重量、有效 空间尺寸的配合。
– （2）集装单元于包装环节的配合。 – （3）集装单元与装卸设备的配合。 – （4）集装单元于仓储设施的配合。
北京科技大学 物流研究所
2.2 物流标准化与集装单元化
北京科技大学 物流研究所
2.2.2 物流模数与物流标准化方法
• 物流模数定义：
600×400×280
E
内空：500×350×123 外形： 600×400×148
F
内空：950×550×325 外形： 1000×600×340
北京科技大学 物流研究所
II.集装单元化技术及装备
2.1 引言 2.2 物流标准化与集装单元化 2.3 物流容器与物流容器标准化 2.4 托盘（Pallet）与托盘标准化 2.5 集装箱技术 2.6 小结
北京科技大学 物流研究所
2.4 托盘（Pallet）与托盘标准化
北京科技大学 物流研究所
2.4.4 托盘的集装方法
• 实现集装单元化托盘的基本要素：
– （1）码盘尺寸的选择 – （2）集装方式的选择 – （3）紧固方法的选择
北京科技大学 物流研究所
2.4.4 托盘的集装方法
紧固方法
捆扎
粘合
加框架 紧固
网罩紧 固
金属卡 具固定
层间夹 纸板
北京科技大学 物流研究所
收缩薄 膜包装
拉伸薄 膜包装
II.集装单元化技术及装备
2.1 引言 2.2 物流标准化与集装单元化 2.3 物流容器与物流容器标准化 2.4 托盘（Pallet）与托盘标准化 2.5 集装箱技术 2.6 小结
北京科技大学 物流研究所
2.5 集装箱技术
A 手推车上，或直接使用内输空送：2机50×等15运0×1输23 设外形： 300×200×148

叉入口台面19一托盘结构的分类托盘分类平托盘通用型托盘使用量最大特种专用托盘箱式托盘柱式托盘轮式托盘纸制托盘基本结构是托盘的四个角有固定式或可卸式的柱子基本结构是沿托盘四个边由板式栅式网式等各种平面组成箱体基本结构是在柱式箱式托盘下部装有小型轮子具有无虫害环保价格低廉以及承重能力强等优点应用在某些特殊领域20一平托盘平托盘分类?按承托货物台面分为单面型单面使用型双面使用型和翼型单面型托盘单面使用型托盘双面使用型托盘单翼型托盘复翼型托盘?按叉车插入方式分为单向插入型双向插入型和四向插入型单向插入型四向插入型双向插入型?按制造材料可分为木制平托盘钢制平托盘塑料制平托盘和胶版制平托盘塑料制平托盘21二柱式托盘?基本结构是托盘的四个角有固定式或可卸式的柱子?主要优点?防止货物在运输装卸等过程中发生塌跺?柱子支撑承重将托盘货载堆高叠放不会压坏下部托盘上的货物多用于包装物料棒料管材等的集装22三箱式托盘?基本结构是沿托盘四个边由板式栅式网式等各种平面组成箱体?主要优点?防护能力强可有效防止塌跺防止货损?可装运各种异型不能稳定堆码的物品多用于散件或散状物料的集装金属箱式托盘还用于热加工车间集装热料23四轮式托盘?基本结构是在柱式箱式托盘下部装有小型轮子?主要优点?具有一般柱式箱式托盘的优点?可作短距离运动也可利用轮子作滚上滚下的装卸24五纸质托盘分类阿贝纸托盘蜂窝纸托盘瓦楞纸托盘滑托盘以牛皮纸为基本原料所生产的托盘?以铂箔塑料牛皮纸等为原料制成的蜂窝状复合材料所生产的托盘?具有重量轻强度高韧性好不易变形抗压抗冲击防震等优点?以瓦楞纸为基本原料经冲孔折叠粘接所生产的托盘?具有承载量大耐冲击性好优点以高质牛皮纸为原料所生产的新型托盘具有极大的抗湿性和抗撕裂性?纸质托盘具有无虫害环保价格低廉承重能力强等优点25六特种专用托盘特种托盘分类类轮胎专用托盘油桶专用托盘平板玻璃集装托盘托盘货架式托盘长尺寸物托盘航空托盘航空货运或行李托运用的托盘能支撑和固定立放的平板玻璃可以保持托盘载货的稳定性专门装运标准油桶的异型平托盘框架比平托盘略宽架的深度比托盘宽度窄专门用于装放长尺寸材料解决储运时主要的挤和压问题26二托盘的功能特点托盘自重量小用于装卸运输托盘本身所消耗的劳动较小托盘造价低容易互相代用互以对方托盘抵补返空容易装盘后可采用捆扎紧包等技术处理使用简便集中一定数量的货物比一般包装的组合量大得多自重量小返空容易装盘容易组合量大保护性差露天存放

41
第六节 集装箱 集装箱是具有一定规格和强度进行周转用的标准化 的大型货箱，是集装化运输的用具。 工作时依靠八个角件完成集装箱的装卸、栓固、堆码、 支撑等作业。
一、概述
42
装卸：
43
44
固定
45
为了便于集装箱在国际上的流通，1964年国际标 准化组织ISO在汉堡会议上颁布了两种集装箱的标准 规格系列；1970年在莫斯科会议上增加了第三系列 集装箱。表2-6为国际上集装箱运输最常用的几种集 装箱外部尺寸和重量等级的数值。
35

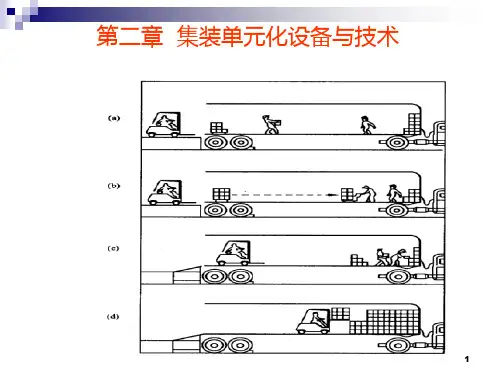

通过成组化得到的标准单元具有以下一 些优点：
1）装卸时间减少到最低点。在美国， 据测算可以减少人工作业时间的１/
2）采用单元形式，方便了运输与保管
3）标准单元配之以专门化的运输服务 可以大大降低货损；
4）成组化的器具能多次重复使用，减 少了包装材料削耗，促进物流的标准化。
36
一、仓储货物的集装单元化
53
54
55
21
二、托盘结构 托盘是由两层面板中间夹以纵梁（或柱脚）或单层面
板下设纵梁（垫板或柱脚）组成的各种平面结构。
22
两向进叉托盘和四向进叉托盘
23
24
三、托盘类型 1、平托盘 木托盘(＜1000㎏)
25
塑料托盘(＜1000㎏)
26
钢托盘(＞1000㎏～5000㎏)
27
纸托盘（ ＜1000㎏）
和运输单元三种。基本物流单元是商品
单元和将商品单元包装后构成的包装单
元，托盘空间经填充单元填充后，就形
成了装卸单元，集装箱通过装卸单元填
充，就成为运输单元。在物流过程中，
基本物流单元总是对不同的空间进行填
充的基本单位。

第七章 集装单元化设备
第二节 集装箱
二、集装箱的种类
2.保温集装箱 ? 保温集装箱是为了运输需要冷藏或保温的货物。所
有箱壁都采用导热率低的材料隔热。
保温集装箱种类：
? 1）冷藏集装箱 ? 2）隔热集装箱 ? 3）通风集装箱
第七章 集装单元化设备
第二节 集装箱
二、集装箱的种类
3.罐式集装箱 ? 罐式集装箱专用以装运酒类、油类、液体食品以及化
第七章 集装单元化设备
第一节 集装单元化概述
三、集装单元化的作用
? （1）采用集装单元化技术能减少装卸搬运劳动强度； ? （2）采用集装化技术有利于仓库作业机械化，提高库
容利用率； ? （3）采用集装化技术，能提高运输作业的效率； ? （4）采用集装化技术便于计算机管理。
第七章 集装单元化设备
第一节 集装单元化概述
第七章 集装单元化设备
学习任务
? 1）掌握集装单元化的基本概念、作用、基本类型、 基本原则以及主要特点；
? 2）掌握集装箱、托盘等集装工具的构造、种类、标 准以及主要特点；
? 3）了解集装袋、集装网络等其他一些集装工具的使 用；
? 4）掌握集装箱自动识别系统的构成及工作原理。
第七章 集装单元化设备
第七章 集装单元化设备
第二节 集装箱
4.集装箱的起吊
? 旋锁装置工作原理： 当吊具通过导向装置降落到箱体上 时，吊具旋锁即准确地插入集装箱角件的椭圆形孔内， 将旋锁转动 90°，就可锁住集装箱角件。
旋锁工作过程
第七章 集装单元化设备
第二节 集装箱
5.集装箱的起吊方式
? 1）上部四点起吊 ? 吊具的旋锁件与角件
第七章 集装单元化设备
第二节 集装箱

二、集装单元化的意义
优越性
便与实现装卸搬运的机械化和自动化，提高物流系 统的效率
提高货物运输质量，减少运输过程中的货损和货差 便于堆码，提高单位面积的存储能力 有利于组织联运、加速物资周转，实现“门到门” 运输 节省包装费用，降低运转成本
对散装和液体货物可减少环境污染
存在的问题
货物运输流向不平衡，集装器具回空 增加了设备投资 增加装卸搬运的附加重量和体积，影响车辆和库房 的装载和存储能力
• 平托盘分类： • （1）按台面分为单面形、单面使用形、双面使用 形、翼形四种。 • （2）按叉车叉入方式分类。分为单向叉入型、双 向叉入型、四向叉入型三种 。 • （3）按材料分类。分为木制平托盘、钢制托盘、 铝合金托盘、胶合板托盘、塑料托盘、纸板托盘、 复合材料托盘等。
平托盘 一种通用托盘，一般所称的托盘主要是指平托盘 。
四、托盘的标准 ISO制定了4种托盘国际规格： • 欧洲规格:1200mm×800mm； • 欧洲一部分、加拿大、墨西哥规格 1200mX1000mm; • 美国规格:1219mm×1016mm; • 亚洲规格:1100mm×1100mm。 • 我国GB／T2934-1996中规定了联运通用平托 盘的尺寸800×1200毫米、800×1000毫米和 1000×1200毫米三种，载重量均为1吨。
五.托盘的使用 1.托盘的码垛方式 : • （1）重叠式: 各层码放相同，上下对应 • （2）纵横交错式: 相邻两层货物的摆放旋转90度 角 • （3）正反交错式: 同一层不同列的货物旋转90度 角垂直码放，相邻两层的货物码放形式是另一层旋 转180度角的形式 • （4）旋转交错式:第一层相邻的都互为90度，两 层间的码放相差180度
按台面分： 标准单面木制托盘(左上) 双面使用托盘(右上) 单面使用四向型(左下) 双面使用双翼托盘(右下)

物流基础模数 物流模数 物流集装模数物流Fra bibliotek筑模数8
2.2.2 物流模数与物流标准化方法
物流基础模数
物流系统各标准尺寸的最小公约尺寸。 ISO与欧洲定为：600mm×400mm
物流集装模数
以物流基础模数为基础，按倍数系列推导出来的。 1000mm×1200mm为主 800mm×1000mm 800mm×1200mm
格板式
容器内部设有固定或拆装式隔板，工件分格放置
架放式
容器内设有适应特定货物或工件搁放的支架
插放式
容器内设有特定孔板或插杆，以供工件插入定位
小车式
容器底部装有车轮，便于在台面或滑道上滚动
22
2.3.2 物流容器分类
23
2.3.3 物流容器系列
容代器号一般集装在通用平规托或格柱（m式m托） 盘上，用机械
按容器的材质分为：
木材 塑料 金属
按容器适用范围和有无存放结构分为：
通用容器
通用容器是指各种尺寸均符合包装容器尺寸系列，容器内没 有特殊存放结构的箱形容器
专用容器
专用容器是指在容器内没有保证存放物定位、不磕碰的特殊 存放结构（固定或可拆装）的容器
21
2.3.2 物流容器分类
专用容器按其存放结构方式分为：
3
2.1 引言
2.集装技术的出发点
实现机械化高效率作业和提高运输器具的装载效 率。
3.集装技术的应用意义
促进质量检验、数量检查等许多附加作业的批量 化，简化作业过程，提高工作效率。
4
第2章 集装单元化技术及装备
2.1 引言 2.2 物流标准化与集装单元化 2.3 物流容器与物流容器标准化 2.4 托盘（Pallet）与托盘标准化 2.5 集装箱技术

8.2 集装单元化容器
一、集装箱
3、集装箱的种类
（9）服装集装箱
结构特点：在箱内上侧梁上装有许多根横杆，每根横杆
上垂下若干条皮带扣、尼龙带或绳索，成衣利用衣架上 的钩，直接挂在带扣或绳索上。 这种服装装载法属于无包装运输，不仅节约了包装材料 和包装费用，而且减少了人工劳动，提高了服装的运输
质量。
8.2 集装单元化容器
或从顶部装货孔吸出。
8.2 集装单元化容器
一、集装箱
3、集装箱的种类
（7）汽车集装箱
运输小型轿车的专用集装箱。特点是在简易箱底上装一
个钢制框架，通常没有箱璧。一般分单层和双层两种。 由于在运输途中常受各种力的作用和环境的影响，因此 制造材料要有足够的刚度和强度，应尽量采用质量轻、 强度高、耐用、维修保养费用低的材料，并且材料既要
便于货物从箱门卸货；向内金属部分尽可能少外露；负 载时，除由箱底主要负重外，还应考虑将货物重量向两 侧分散。 使用集装箱装运散货，一方面提高了装卸效率，另一方
面提高了货物重量，减少了粉尘对人体和环境的危害。
8.2 集装单元化容器
一、集装箱
3、集装箱的种类
（3）敞顶集装箱
结构：没有箱顶，或者箱顶可以开启，目的在于利用起
箱主代号 CBHU CCLU
表示集装箱所有者的代码。由四个大写拉丁字母组
成，且最后一个必是U（它为集装箱这种特殊设备
的设备识别码），前三个由公司制定，并经国际集 装箱局（BIC）注册（注：一个公司可申请几个箱 主代号）。
8.2 集装单元化容器
一、集装箱
4、集装箱标记
（一）必备标记： （1）识别标记 2）顺序号 为集装箱编号，按照国家标准的规定由公司自定， 用6位阿拉伯数字表示，不足6位，则以0补齐。 CBHU 80012149
