专题提升七高考实验题的解题方法和技巧1．图KZ7­1和图KZ7­2所示为常用的电压表和电流表的刻度盘，在图KZ7­1中，若选用的量程为0～15 V，则电表的示数为________；若选用的量程为0～3 V，则电表的示数为________．在图KZ7­2中，若选用的量程为0～0.6 A，则表的示数为________；若选用的量程为0～3 A，则表的示数为________．图KZ7­1 图KZ7­22．为测定木块与桌面之间的动摩擦因数，小亮设计了如图KZ7­3甲所示的装置进行实验，实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面，将A拉到P点，待B稳定后静止释放，A最终滑到Q点，分别测量OP、OQ的长度为h和s，重复上述实验，分别记录几组实验数据，根据实验数据作出s­h关系图象如图乙所示．甲乙图KZ7­3(1)实验测得A、B的质量分别为m＝0.4 kg、M＝0.5 kg，根据s­h图象可计算出A木块与桌面间的动摩擦因数μ＝________(计算结果保留1位有效数字)．(2)实验过程中，滑轮轴的摩擦会导致μ的测量结果________(填“偏大”“偏小”或“不变”)．3．有一只标值为“2.5 V x W”的小灯泡，其额定功率的标值已模糊不清．某同学想通过测绘灯丝伏安特性曲线的方法来测出该灯泡的额定功率．(1)已知小灯泡的灯丝电阻约为5 Ω，请先在图KZ7­4甲中补全“伏安法”测量灯丝电阻的电路图，再选择电流表、电压表的合适量程，并按图甲连接方式将图乙中的实物连成完整的电路．甲乙丙图KZ7­4(2)开关S闭合之前，将图乙中滑动变阻器的滑片应置于________(填“A端”“B端”或“AB正中间”)．(3)该同学通过实验作出了灯丝的伏安特性曲线如图丙所示，则小灯泡的额定功率为________W．4．(2020年广东广州六校联考)(1)某研究小组的同学为了测量某一电阻R x的阻值，甲同学先用多用电表进行粗测．使用多用电表欧姆挡时，将选择开关调到欧姆挡“×10”挡位并调零，测量时发现指针向右偏转角度太大，这时他应该：先将选择开关换成欧姆挡的“________”挡位，将红、黑表笔短接，再进行________，使指针指在欧姆刻度的“0”处；再次测量电阻R x的阻值时，指针在刻度盘上停留的位置如图KZ7­5甲所示，则所测量的值为________Ω．甲 乙 丙图KZ7­5(2)为进一步精确测量该电阻，实验台上摆放有以下器材：A ．电流表(量程0～15 mA ，内阻约0～100 Ω)B ．电流表(量程0～0.6 A ，内阻约0～0.5 Ω)C ．电阻箱(最大电阻0～99.99 Ω)D ．电阻箱(最大电阻0～999.9 Ω)E ．电源(电动势0～3 V ，内阻0～0.8 Ω)F ．单刀单掷开关2个G ．导线若干乙同学设计的电路图如图乙所示，现按照如下实验步骤完成实验：①调节电阻箱，使电阻箱有合适的阻值R 1，仅闭合S 1，使电流表有较大的偏转且读数为I ；②调节电阻箱，保持开关S 1闭合，开关S 2闭合，再次调节电阻箱的阻值为R 2，使电流表读数仍为I ． a ．根据实验步骤和实验器材规格可知，电流表应选择________(填器材前字母)．b ．根据实验步骤可知，待测电阻R x ＝________(用题目所给测量数据表示)．(3)利用以上实验电路，闭合S 2调节电阻箱R ，可测量出电流表的内阻R A ，丙同学通过调节电阻箱R ，读出多组R 和I 值，作出了1I­R 图象如图丙所示．若图象中纵轴截距为1 A －1，则电流表内阻R A ＝________Ω． 5．太阳能是一种清洁、“绿色”能源．在我国上海举办的2020年世博会上，大量利用了太阳能电池．太阳能电池在有光照时，可以将光能转化为电能，在没有光照时，可以视为一个电学器件．某实验小组根据测绘小灯泡伏安特性曲线的实验方法，探究一个太阳能电池在没有光照时(没有储存电能)的I­U 特性．所用的器材包括：太阳能电池，电源E ，电流表，电压表，滑动变阻器R ，开关S 及导线若干．(1)为了达到上述目的，请将图KZ7­6甲连成一个完整的实验电路图．(2)该实验小组根据实验得到的数据，描点绘出了如图乙所示的I­U 图象，由图可知，当电压小于2.00 V 时，太阳能电池的电阻________(填“很大”或“很小”)；当电压为2.80 V 时，太阳能电池的电阻约为________Ω．甲 乙图KZ7­66．(2020年海南卷)某同学利用如图KZ7­7甲所示电路测量电容器充电时两极板间的电压随时间的变化．实验中使用的器材为：电池E(内阻很小)、开关S 1和S 2、电容器C(约100 μF)、电阻R 1(约200 kΩ)、电阻R 2(1 kΩ)、电压表(量程6 V)、秒表、导线若干．甲 乙 丙图KZ7­7(1)按如图甲所示的电路原理将图乙中实物图连线．(2)先闭合开关S 2，再断开开关S 2，闭合开关S 1，同时按下秒表开始计时．若某时刻电压表的示数如图丙所示，则电压表的读数为________V(计算结果保留2位小数)．(3)该同学每隔10 s 记录一次电压表的读数U ，记录的数据如下表所示．在给出的如图KZ7­8所示的坐标纸上绘出U­t ________s ．时间t/s 10.0 20.0 30.0 40.0 50.0 60.0电压U/V 2.14 3.45 4.23 4.51 5.00 5.18图KZ7­8(4)电路中C 、R 2和S 2构成的回路的作用是：______________________________________．7．利用自由落体运动可测量重力加速度．有两组同学分别利用如图KZ7­9甲、乙所示的两种实验装置进行了实验，其中图乙中的M 为可恢复弹簧片，M 与触头接触，开始实验时需要手动敲击M 断开电路，使电磁铁失去磁性释放第一个小球，当前一个小球撞击M 时后下一个小球被释放．甲 乙图KZ7­9(1)下列说法正确的有________．A ．两种实验都必须使用交流电源B ．甲实验利用的公式是Δx＝gT 2；乙实验利用的公式是h ＝12gt 2，所以都需要用秒表测量时间，用刻度尺测量距离C ．甲实验要先接通电源，后释放纸带；乙实验应在手动敲击M 的同时按下秒表开始计时D ．这两个实验装置均可以用来验证机械能守恒定律(2)用如图乙所示的实验装置做实验，测得小球下落的高度H ＝1.200 m,10个小球下落的总时间t ＝5.0 s ．可求出重力加速度g ＝________m/s 2(计算结果保留2位有效数字)．专题提升七 高考实验题的解题方法和技巧1．10.7 V 2.15 0.16 A 0.80 A2．(1)0.4 (2)偏大解析：(1)在B 下落至落地时，据动能定理有Mgh －μmgh＝12(M ＋m)v 2，在B 落地后，A 运动到Q ，根据动能定理有：－μmgs＝0－12mv 2，解得：s ＝M －μm μM ＋mh.将M ＝0.5 kg ，m ＝ 0.4 kg 代入得s ＝5－4μ9μh.从s­h 图象得斜率k ＝0.9，即5－4μ9μ＝0.9，代入上式得μ＝0.4. (2)滑轮轴的摩擦会导致s 偏小，从而μ偏大．3．(1)电路图如图D97甲所示，实物连线如图乙所示．(2)B 端 (3)1.1甲 乙图D97解析：(1)小灯泡电阻较小，所以，电流表外接，电路图及实物图如图所示；(2)开关S 闭合前，被测电路两端电压应最小，滑片应置于B 端；(3)由图丙知，灯泡两端额定电压为2.5 V 时，电流为I ＝0.44 A ，所以灯泡的额定功率P ＝UI ＝2.5×0.44 W＝1.1 W.4．(1)×1 欧姆调零 12 (2)A R 2－R 1 (3)2.2解析：(1)欧姆表使用前首先应进行欧姆调零，即将两表笔短接，调整欧姆调零旋钮使指针指在欧姆刻度的“0”处，所测量电阻的值为：R ＝12.0×1 Ω＝12.0 Ω.(2)根据闭合电路欧姆定律可知，通过待测电阻的最大电流为I max ＝E R x ＋R A≈27 mA，所以电流表应选A ；b.根据闭合电路欧姆定律，S 2断开时有：E ＝I(R x ＋R 1＋R A ＋r)①S 2闭合时有：E ＝I(R 2＋R A ＋r)②联立①②式解得：R x ＝R 2－R 1.(3)S 2闭合后，由闭合电路欧姆定律可知：E ＝I(R ＋R A ＋r)，则有：1I ＝R ＋R A ＋r E，则可知图象的纵轴的交点为：R A ＋r E＝1，解得R A ＝2.2 Ω. 5．(1)如图D98所示 (2)很大 1.0×103解析：(1)实验电路如图D98所示．图D98(2)太阳能电池的电阻：R ＝U I ＝ 2.802.8×10－3 Ω＝1.0×103 Ω. 6．(1)如图所示 (2)3.60 V (3)如图所示 40 s(4)使每次实验前电容器两极板上的电荷相中和解析：(1)根据电路图，实物图连线如图D99所示．图D99(2)电压表的量程为6 V，分度值为0.1 V，所以读数为3.60 V.(3)先描点，然后用圆滑的曲线将所描的点连接起来，如图D100所示．图D100从数据中可得出，电压表示数变化得越来越慢，而从40 s到50 s之间数据变化又突然快了，所以该数据对应表中的时间为40 s.(4)电路中C、R2和S2构成的回路，先闭合开关S2，再断开开关S2，使电容器上所带电荷量释放干净，不影响实验．7．(1)CD (2)9.6解析：(1)只有打点计时器必须要接交流电源，所以选项A错误．甲实验不需要用秒表测量时间，所以选项B错误．甲实验要先接通电源，后释放纸带；乙实验应在手动敲击M的同时按下秒表开始计时，选项C正确．两个实验装置均可以用来验证机械能守恒定律，选项D正确．(2)由H＝12gt2，得g＝2Ht2，代入数据得g＝9.6 m/s2.高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

学实验编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)近六年2012-2017年新课标全国卷高考物理试题分类汇总专题7：力学实验）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)近六年2012-2017年新课标全国卷高考物理试题分类汇总专题7：力学实验的全部内容。

总专题7：力学实验编辑整理:张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是我们任然希望（完整版)近六年2012-2017年新课标全国卷高考物理试题分类汇总专题7:力学实验这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅,最后祝您生活愉快业绩进步，以下为 <（完整版）近六年2012-2017年新课标全国卷高考物理试题分类汇总专题7:力学实验> 这篇文档的全部内容。

2012-2017年新课标全国卷专题分类汇总专题7:力学实验1。

(2017新课标Ⅰ）某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器"计量时间。

实验前，将该计时器固定在小车旁，如图（a)所示。

实验时,保持桌面水平,用手轻推一下小车。

在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图（b)记录了桌面上连续的6个水滴的位置。

(已知滴水计时器每30 s内共滴下46个小水滴)（1)由图(b)可知，小车在桌面上是____________(填“从右向左”或“从左向右”)运动的。

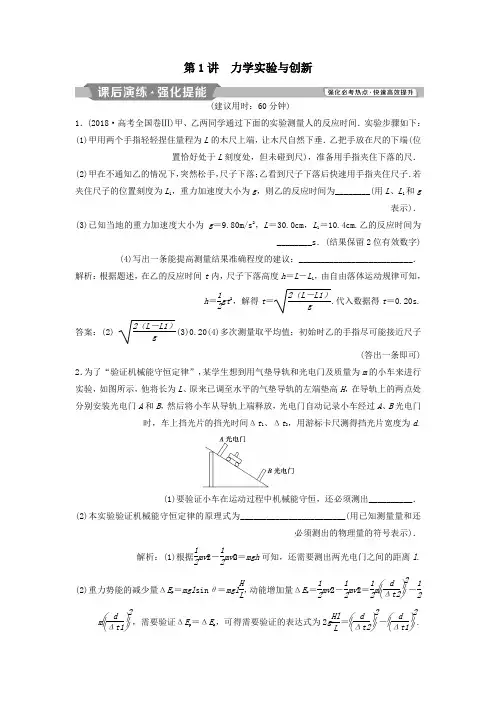

第1讲 力学实验与创新(建议用时：60分钟)1．(2018·高考全国卷Ⅲ)甲、乙两同学通过下面的实验测量人的反应时间．实验步骤如下：(1)甲用两个手指轻轻捏住量程为L 的木尺上端，让木尺自然下垂．乙把手放在尺的下端(位置恰好处于L 刻度处，但未碰到尺)，准备用手指夹住下落的尺．(2)甲在不通知乙的情况下，突然松手，尺子下落；乙看到尺子下落后快速用手指夹住尺子．若夹住尺子的位置刻度为L 1，重力加速度大小为g ，则乙的反应时间为________(用L 、L 1和g表示)．(3)已知当地的重力加速度大小为g ＝9.80m/s 2，L ＝30.0cm ，L 1＝10.4cm.乙的反应时间为________s ．(结果保留2位有效数字)(4)写出一条能提高测量结果准确程度的建议：__________________________．解析：根据题述，在乙的反应时间t 内，尺子下落高度h ＝L －L 1，由自由落体运动规律可知，h ＝12gt 2，解得t ＝2（L －L1）g.代入数据得t ＝0.20s.答案：(2)2（L －L1）g(3)0.20(4)多次测量取平均值；初始时乙的手指尽可能接近尺子(答出一条即可)2．为了“验证机械能守恒定律”，某学生想到用气垫导轨和光电门及质量为m 的小车来进行实验，如图所示，他将长为L 、原来已调至水平的气垫导轨的左端垫高H ，在导轨上的两点处分别安装光电门A 和B ，然后将小车从导轨上端释放，光电门自动记录小车经过A 、B 光电门时，车上挡光片的挡光时间Δt 1、Δt 2，用游标卡尺测得挡光片宽度为d .(1)要验证小车在运动过程中机械能守恒，还必须测出__________．(2)本实验验证机械能守恒定律的原理式为________________________(用已知测量量和还必须测出的物理量的符号表示)．解析：(1)根据12mv 2t －12mv 20＝mgh 可知，还需要测出两光电门之间的距离l .(2)重力势能的减少量ΔE p ＝mgl sin θ＝mgl H L ，动能增加量ΔE k ＝12mv 2－12mv 21＝12m ⎝ ⎛⎭⎪⎫d Δt22－12m ⎝ ⎛⎭⎪⎫d Δt12，需要验证ΔE p ＝ΔE k ，可得需要验证的表达式为2g Hl L ＝⎝ ⎛⎭⎪⎫d Δt22－⎝ ⎛⎭⎪⎫d Δt12.答案：(1)两光电门之间的距离l (2)2g Hl L ＝⎝ ⎛⎭⎪⎫d Δt22－⎝ ⎛⎭⎪⎫d Δt123．(2016·高考全国卷Ⅱ)某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．(1)实验中涉及下列操作步骤：①把纸带向左拉直 ②松手释放物块③接通打点计时器电源④向左推物块使弹簧压缩，并测量弹簧压缩量上述步骤正确的操作顺序是________(填入代表步骤的序号)．(2)图(b)中M 和L 纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50Hz.由M 纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为________m/s.比较两纸带可知，________(填“M ”或“L ”)纸带对应的实验中弹簧被压缩后的弹性势能大．解析：(1)实验中应先向左推物块使弹簧压缩，测量弹簧的压缩量，然后把纸带向左拉直，再接通打点计时器电源，等打点稳定后，再松手释放物块，使其向右滑动，因此步骤为④①③②.(2)由于物块离开弹簧时的速度最大，因此M 纸带对应的实验中物块脱离弹簧时的速度为v ＝2.58×10－2 m0.02 s＝1.29m/s.由于弹簧压缩量越大，弹性势能越大，因此推开物块后，弹簧弹性势能转化成物块的动能越多，物块离开弹簧后获得的速度越大，打的点间距越大，因此M 纸带对应的实验中弹簧被压缩后的弹性势能大．答案：(1)④①③②(2)1.29M4．(2018·威海二诊)某同学设计了一个用打点计时器验证动量守恒定律的实验：在小车A 的前端粘有橡皮泥，推动小车A 使之做匀速运动，然后与原来静止在前方的小车B 相碰并粘合成一体，继续做匀速运动．他设计的装置如图甲所示．在小车A 后连着纸带，电磁打点计时器所用电源频率为50Hz ，长木板下垫着小木片以平衡摩擦力．(1)若已测得打点纸带如图乙所示，并测得各计数点的间距(已标在图上)．A 为运动的起点，则应选________段来计算A 碰撞前的速度，应选________段来计算A 和B 碰撞后的共同速度(以上两空选填“AB ”“BC ”“CD ”或“DE ”)．(2)已测得小车A 的质量m 1＝0.4kg ，小车B 的质量m 2＝0.2kg ，则碰撞前两小车的总动量为________kg ·m/s ，碰撞后两小车的总动量为________kg ·m/s.(3)实验得到的结论是________________________________________________________________________．解析：(1)从分析纸带上打点情况看，BC 段既表示小车做匀速运动，又表示小车有较大速度，因此BC 段能较准确地描述小车A 在碰撞前的运动情况，应选用BC 段计算A 碰撞前的速度．从CD 段打点情况看，小车的运动情况还没稳定，而在DE 段小车运动稳定，故应选用DE 段计算A 和B 碰撞后的共同速度．(2)小车A 在碰撞前速度为v 0＝BC 5T ＝10.50×10－25×0.02m/s ＝1.050m/s小车A 在碰撞前动量为p 0＝m A v 0＝0.4×1.050kg ·m/s ＝0.420kg ·m/s碰撞后A 、B 共同速度v ＝DE 5T ＝6.95×10－25×0.02m/s ＝0.695m/s碰撞后A 、B 的总动量p ＝(m A ＋m B )v ＝(0.2＋0.4)×0.695kg ·m/s＝0.417kg ·m/s.答案：(1)BCDE (2)0.4200.417(3)在实验误差允许的范围内，系统的动量守恒5．(2017·高考全国卷Ⅱ)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系．使用的器材有：斜面、滑块、长度不同的矩形挡光片、光电计时器．实验步骤如下：①如图(a)，将光电门固定在斜面下端附近；将一挡光片安装在滑块上，记下挡光片前端相对于斜面的位置，令滑块从斜面上方由静止开始下滑；②当滑块上的挡光片经过光电门时，用光电计时器测得光线被挡光片遮住的时间Δt ；③用Δs 表示挡光片沿运动方向的长度[如图(b)所示]，v 表示滑块在挡光片遮住光线的Δt时间内的平均速度大小，求出v ；④将另一挡光片换到滑块上，使滑块上的挡光片前端与①中位置相同，令滑块由静止开始下滑，重复步骤②③； ⑤多次重复步骤④；⑥利用实验中得到的数据作出v －Δt 图，如图(c)所示．完成下列填空：(1)用a 表示滑块下滑的加速度大小，用v A 表示挡光片前端到达光电门时滑块的瞬时速度大小，则v 与v A 、a 和Δt 的关系式为v ＝________________．(2)由图(c)可求得，v A ＝________cm/s ，a ＝________cm/s 2.(结果保留3位有效数字)解析：(1)由于滑块做匀变速运动，在挡光片通过光电门的过程中，由运动学公式得：v Δt ＝v A Δt ＋12a (Δt )2，则v ＝v A ＋12a Δt .(2)由v ＝v A ＋12a Δt 结合题图(c)可知，图线与纵轴的交点的纵坐标即为v A ，将图线延长与纵轴相交，得v A ＝52.1cm/s ，图线的斜率等于12a ，即12a ＝53.60－52.130.18cm/s 2，求得a ＝16.3cm/s 2.答案：(1)v A ＋a 2Δt (2)52.116.36．(2016·高考浙江卷)某同学在“探究弹力和弹簧伸长的关系”的实验中，测得图中弹簧OC 的劲度系数为500N/m.如图甲所示，用弹簧OC 和弹簧秤a 、b 做“探究求合力的方法”实验．在保持弹簧伸长1.00cm 不变的条件下：(1)若弹簧秤a、b间夹角为90°，弹簧秤a的读数是____N(图乙中所示)，则弹簧秤b的读数可能为________N.(2)若弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC的夹角不变，减小弹簧秤b与弹簧OC的夹角，则弹簧秤a的读数________、弹簧秤b的读数________(填“变大”“变小”或“不变”)．解析：(1)弹簧秤a的读数是3.00N；弹簧OC的拉力F＝kx＝500×1.00×10－2N＝5.00N，则弹簧秤b的读数可能为 5.002－3.002N＝4.00N.(2)若弹簧秤a、b间夹角大于90°，保持弹簧秤a与弹簧OC夹角不变，减小弹簧秤b与弹簧OC的夹角，由力的平行四边形定则和力的图示可知，弹簧秤a的读数变大，弹簧秤b的读数变大．答案：(1)3.00(3.00～3.02)4.00(3.90～4.10)(2)变大变大7．某同学利用如图1所示的装置来验证力的平行四边形定则．在竖直木板上铺有白纸，如果钩码的个数N1＝3，N2＝4，N3＝5一定，光滑的滑轮A固定，光滑的滑轮B与A等高且可沿水平方向移动，移动到某一位置平衡后，将绳子打一个结点O，每个钩码的质量相等，回答下列问题：(1)实验中OA、OB与水平方向的夹角α、β的值是______．A．α＝30°，β＝60°B．α＝60°，β＝60°C．α＝37°，β＝53°D．α＝45°，β＝45°(2)在作图时，你认为图2中________是正确的．(填“A”或“B”)(3)如图3甲中O为轻绳的结点，图乙中光滑的轻质小滑轮跨在轻绳上悬挂钩码，两装置处于静止状态，现将图甲中右侧滑轮的端点B沿虚线稍稍上移一些，图乙中的端点B沿虚线稍稍上移一些，图乙中的绳长不变，则关于θ角和OB绳的张力F的变化情况，下列说法正确的是________．A．甲、乙图中的θ角均增大，F均不变B．甲、乙图中的θ角均不变，F均不变C．甲图中θ角增大，乙图中θ角不变，张力F均不变D．甲图中θ角减小、F不变，乙图中θ角增大，F减小解析：(1)因钩码的个数N1＝3，N2＝4，N3＝5，平衡后O点所受三个力必构成一个封闭的直角三角形，OA与水平方向的夹角为37°，OB与水平方向的夹角为53°，选项C正确．(2)因为在实际实验中F3的方向是竖直向下的，所以A正确．(3)图甲中，根据钩码个数可知，O点所受的三个力正好构成直角三角形，若端点B沿虚线稍稍上移一些，三力大小不变，根据力的合成法则可知，夹角θ不变，图乙中，因滑轮光滑，则绳OA、OB的力总是相等的，因此合力平分OA、OB绳的夹角，即使稍上移，绳子张力大小仍不变，根据力的合成法则可知，θ角不变．故B正确．答案：(1)C(2)A(3)B 8．如图甲所示是某同学探究加速度与力的关系的实验装置．他在气垫导轨上B处安装了一个光电门，滑块上固定一遮光条，滑块用细线绕过气垫导轨左端的定滑轮与力传感器相连，传感器下方悬挂钩码，每次滑块都从A处由静止释放．甲乙(1)该同学用游标卡尺测量遮光条的宽度d ，如图乙所示，则d ＝________mm.(2)下列实验要求不必要的是________(填选项前字母)．A ．应使滑块质量远大于钩码和力传感器的总质量B ．应使A 位置与光电门间的距离适当大些C ．应将气垫导轨调节水平D ．应使细线与气垫导轨平行(3)改变钩码的质量，测出对应的力传感器的示数F 和遮光条通过光电门的时间t ，通过描点作出线性图象，研究滑块的加速度与力的关系，处理数据时应作出________________图象⎝ ⎛⎭⎪⎫填“t2－F”“1t －F”或“1t2－F”，若增大滑块的质量，则该图象的斜率将________(填“增大”“减小”或“不变”)，若增大滑块释放处到光电门的距离，则该图象的斜率将________(填“增大”“减小”或“不变”)．解析：(1)d ＝(2＋0.05×5) mm ＝2.25mm.(2)由于与力传感器相连，因此A 选项没有必要．(3)滑块经过光电门时的速度v ＝d t ，滑块的加速度a ＝F m ，由⎝ ⎛⎭⎪⎫d t 2＝2·F m ·L 得：1t2＝2L md2·F ，若增大滑块的质量，则该图象的斜率将减小，若增大滑块释放处到光电门的距离，则该图象的斜率将增大．答案：(1)2.25(2)A(3)1t2－F 减小增大。

实验专题（力学、电学、其他）1、力学实验1.[2024·甘肃卷] 用图甲所示实验装置探究外力一定时加速度与质量的关系.(1)以下操作正确的是 . A .使小车质量远小于槽码质量 B .调整垫块位置以补偿阻力C .补偿阻力时移去打点计时器和纸带D .释放小车后立即打开打点计时器(2)保持槽码质量不变,改变小车上砝码的质量,得到一系列打点纸带.其中一条纸带的计数点如图乙所示,相邻两点之间的距离分别为S 1,S 2,…,S 8,时间间隔均为T.下列加速度算式中,最优的是 . A .a =17S 8-S 7T 2+S 7-S 6T 2+S 6-S 5T 2+S 5-S 4T 2+S 4-S 3T 2+S 3-S 2T 2+S 2-S 1T2B .a =16S 8-S 62T 2+S 7-S 52T 2+S 6-S 42T '2+S 5-S 32T 2+S 4-S 22T 2+S 3-S 12T 2C .a =15S 8-S 53T 2+S 7-S 43T 2+S 6-S 33T 2+S 5-S 23T 2+S 4-S 13T 2D .a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2(3)以小车和砝码的总质量M 为横坐标,加速度的倒数1a为纵坐标,甲、乙两组同学分别得到的1a -M 图像如图丙所示.由图可知,在所受外力一定的条件下,a 与M 成 (填“正比”或“反比”);甲组所用的 (填“小车”“砝码”或“槽码”)质量比乙组的更大.1.(1)B (2)D (3)反比 槽码[解析] (1)为了使小车所受的合外力大小近似等于槽码的总重力,故应使小车质量远大于槽码质量,故A 错误;为了保证小车所受细线拉力等于小车所受合力,则需要调整垫块位置以补偿阻力,也要保持细线和长木板平行,故B 正确;补偿阻力时不能移去打点计时器和纸带,需要通过纸带上点迹是否均匀来判断小车是否做匀速运动,故C 错误;根据操作要求,应先打开打点计时器再释放小车,故D 错误.(2)根据逐差法可知S 5-S 1=4a 1T 2,S 6-S 2=4a 2T 2,S 7-S 3=4a 3T 2,S 8-S 4=4a 4T 2,联立可得小车加速度表达式为a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2,此方法用到了纸带上的所有数据,故选D .(3)根据图像可知1a 与M 成正比,故在所受外力一定的条件下,a 与M 成反比;设槽码的质量为m ,则由牛顿第二定律得mg =(m +M )a ,化简可得1a =1mg ·M +1g ,故斜率越小,槽码的质量m 越大,由图可知甲组所用的槽码质量比乙组的更大.2.[2024·广东卷] 下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤,请完成实验操作和计算.(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图.图中木板右端垫高的目的是 .图乙是实验得到的纸带一部分,每相邻两计数点间有四个点未画出,相邻计数点的间距已在图中给出.打点计时器电源频率为50 Hz,则小车的加速度大小为 m/s 2(结果保留3位有效数字).(2)在“长度的测量及其测量工具的选用”实验中,某同学用50分度的游标卡尺测量一圆柱体的长度,示数如图丙所示,图丁为局部放大图,读数为 cm .(3)在“用双缝干涉实验测量光的波长”实验调节过程中,在光具座上安装光源、遮光筒和光屏.遮光筒不可调节.打开并调节 ,使光束沿遮光筒的轴线把光屏照亮.取下光屏,装上单缝、双缝和测量头.调节测量头,并缓慢调节单缝的角度直到目镜中观察到 .2.(1)平衡摩擦力 2.86 (2)4.122 (3)光源 清晰的干涉条纹[解析] (1)“探究加速度与物体受力、物体质量的关系”实验中,图中木板右端垫高的目的是平衡摩擦力;打点计时器打点的周期T =1f =150 s=0.02 s,因为纸带上每相邻两计数点间有四个点未画出,故纸带上每相邻两计数点间的时间间隔为Δt =5T =0.1 s,由逐差法可得小车的加速度大小为a =Δx (Δt )2=[(16.29+13.43+10.59)-(7.72+4.88+2.01)]×10-2(3×0.1)2m/s 2≈2.86 m/s 2.(2)根据游标卡尺读数规则,读数为41 mm+11×0.02 mm=41.22 mm=4.122 cm .(3)在“用双缝干涉实验测量光的波长”实验中,安装完元件后,应打开并调节光源,使光束沿轴线照亮光屏.取下光屏,装上单缝、双缝和测量头,调节测量头,并缓慢调节单缝的角度直到目镜中观察到清晰的干涉条纹.3.[2024·海南卷] 水平圆盘上紧贴边缘放置一密度均匀的小圆柱体,如图甲所示,图乙为俯视图,测得圆盘直径D =42.02 cm,圆柱体质量m =30.0 g,圆盘绕过盘心O 的竖直轴匀速转动,转动时小圆柱体相对圆盘静止.甲乙丙为了研究小圆柱体做匀速圆周运动时所需要的向心力情况,某同学设计了如下实验步骤: (1)用秒表测圆盘转动10周所用的时间t =62.8 s,则圆盘转动的角速度ω= rad/s(π取3.14).(2)用游标卡尺测量小圆柱体不同位置的直径,某次测量的示数如图丙所示,该读数d = mm,多次测量后,得到平均值恰好与d 相等.(3)写出小圆柱体所需向心力表达式F = (用D 、m 、ω、d 表示),其大小为 N(保留2位有效数字).3.(1)1 (2)16.1 (3)mω2·(D -d )26.1×10-3[解析] (1)圆盘转动10周所用的时间t =62.8 s,则圆盘转动的周期为T =62.810s=6.28 s,根据角速度与周期的关系有ω=2πT =1 rad/s .(2)根据游标卡尺的读数规则有1.6 cm+1×0.1 mm=16.1 mm . (3)小圆柱体做圆周运动的半径为r =D -d2,则小圆柱体所需向心力表达式F =mω2·(D -d )2,代入数据得F ≈6.1×10-3 N .4.[2024·海南卷] 为验证两个互成角度的力的合成规律,某组同学用两个弹簧测力计、橡皮条、轻质小圆环、木板、刻度尺、白纸、铅笔、细线和图钉等器材,按照如下实验步骤完成实验:a.用图钉将白纸固定在水平木板上;b.如图甲、乙所示,橡皮条的一端固定在木板上的G点,另一端连接轻质小圆环,将两细线系在小圆环上,细线另一端系在弹簧测力计上,用两个弹簧测力计共同拉动小圆环到某位置,并标记圆环的圆心位置为O点,拉力F1和F2的方向分别过P1和P2点,大小分别为F1=3.60 N、F2=2.90 N;撤去拉力F1和F2,改用一个弹簧测力计拉动小圆环,使其圆心到O点,在拉力F的方向上标记P3点,拉力的大小为F=5.60 N.请完成下列问题:(1)在图乙中按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F'.(2)比较F和F',写出可能产生误差的两点原因.4.(1)如图所示(2)①没有做到弹簧测力计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计[解析] (1)按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F',如图所示.(2)F和F'不完全重合的误差可能是:①没有做到弹簧测力量计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计.5.[2024·江西卷] 某小组探究物体加速度与其所受合外力的关系.实验装置如图1所示,水平轨道上安装两个光电门,小车上固定一遮光片,细线一端与小车连接,另一端跨过定滑轮挂上钩码.(1)实验前调节轨道右端滑轮高度,使细线与轨道平行,再适当垫高轨道左端以平衡小车所受摩擦力.(2)小车的质量为M1=320 g.利用光电门系统测出不同钩码质量m时小车加速度a.钩码所受重力记为F,作出a-F图像,如图2中图线甲所示.(3)由图线甲可知,F较小时,a与F成正比;F较大时,a与F不成正比.为了进一步探究,将小车的质量增加至M2=470 g,重复步骤(2)的测量过程,作出a-F像,如图2中图线乙所示.(4)与图线甲相比,图线乙的线性区间,非线性区间.再将小车的质量增加至M3=720 g,重复步骤(2)的测量过程,记录钩码所受重力F与小车加速度a,如下表所示(表中第9~14组数据未列出).序号12345钩码所受重力0.0200.0400.0600.0800.100F/(9.8 N)小车加速度0.260.550.821.081.36a/(m·s-2)序号6789~1415钩码所受重力0.1200.1400.160…0.300F/(9.8 N)小车加速度1.671.952.20…3.92a/(m·s-2)(5)请在图2中补充描出第6至8三个数据点,并补充完成图线丙.(6)根据以上实验结果猜想和推断:小车的质量 时,a 与F 成正比.结合所学知识对上述推断进行解释:.5.(4)较大 较小 (5)如图所示(6)远大于钩码的质量 对钩码根据牛顿第二定律有F -F T =ma ,对小车根据牛顿第二定律有F T =Ma ,联立解得F =(M +m )a ,变形得a =1M+mF ,当m ≪M 时,可认为m +M ≈M ,则a =1MF ,即a 与F成正比[解析] (4)根据题图2分析可知,与图线甲相比,图线乙的线性区间较大,非线性区间较小.(5)在坐标系中进行描点,结合其他点用平滑的直线连接各点,使尽可能多的点在线上,不在线上的点均匀地分布在线的两侧.作出图线丙如图所示.2、电学实验1.[2024·安徽卷] 某实验小组要将电流表G(铭牌标示:I g=500 μA,R g=800 Ω)改装成量程为0~1 V和0~3 V的电压表,并用标准电压表对其进行校准.选用合适的电源、滑动变阻器、电阻箱、开关和标准电压表等实验器材,按图甲所示连接电路,其中虚线框内为改装电路.(1)开关S1闭合前,滑片P应移动到(填“M”或“N”)端.(2)根据要求和已知信息,电阻箱R1的阻值已调至1200 Ω,则R2的阻值应调至Ω.(3)当单刀双掷开关S2与a连接时,电流表G和标准电压表V的示数分别为I、U,则电流表G 的内阻可表示为.(结果用U、I、R1、R2表示)(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,经排查发现电流表G 内阻的真实值与铭牌标示值有偏差,则只要即可.(填正确答案标号)A.增大电阻箱R1的阻值B.减小电阻箱R2的阻值C.将滑动变阻器的滑片P向M端滑动(5)校准完成后,开关S2与b连接,电流表G的示数如图乙所示,此示数对应的改装电压表读数为V.(保留2位有效数字)1.(1)M(2)4000(3)U-R1-R2(4)A(5)0.86I[解析] (1)由图可知,该滑动变阻器采用分压式接法,为了保护仪表安全,在开关S1闭合前,滑片P应移到M端;(2)当开关S2接b时,电压表量程为0~1 V,根据欧姆定律有U1=I g(R g+R1),当开关S2接a时,电压表量程为0~3 V,根据欧姆定律有U2=I g(R g+R1+R2),其中R1=1200 Ω,联立解得R2=4000 Ω; (3)当开关S2接a时,根据欧姆定律有U=I(R g+R1+R2),则电流表G的内阻可表示为R g=U-R1-R2;I(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,可知电流表G内阻的真实值小于铭牌标示值,根据闭合电路的欧姆定律知,可以增大两电阻箱的阻值.故选A. (5)根据闭合电路欧姆定律可得U V=I A(R g+R1)=430×10-6×(800+1200) V=0.86 V.2.[2024·甘肃卷] 精确测量干电池电动势和内阻需要考虑电表内阻的影响.可用器材有:电压表(量程0~1.5 V,内阻约为1.5 kΩ)、电流表(量程0~0.6 A)、滑动变阻器、开关、干电池和导线若干.某小组开展了以下实验.甲乙(1)考虑电流表内阻影响①用图甲所示电路测量电流表的内阻.从图乙电压表和电流表读数可得电流表内阻R A=Ω(保留2位有效数字).②用图丙所示电路测量干电池电动势和内阻.电压表读数、电流表读数、干电池内阻和电流表内阻分别用U、I、r和R A表示.则干电池电动势E=U+(用I、r和R A表示).③调节滑动变阻器测得多组电表读数,作出图丁所示的U-I图像.则待测干电池电动势E= V(保留3位有效数字)、内阻r=Ω(保留1位小数).丁(2)考虑电压表内阻影响该小组也尝试用图戊所示电路测量电压表内阻,但发现实验无法完成.原因是.A.电路设计会损坏仪器B.滑动变阻器接法错误C.电压太大无法读数D.电流太小无法读数2.(1)①1.0②I(r+R A)③1.401.0(2)D[解析] (1)①由图乙可知,电压表读数为U=0.60 V,电流表读数为I=0.58 A,根据欧姆定律可得电流表内阻为R A=UI =0.600.58Ω≈1.0 Ω;②由闭合电路欧姆定律可知,干电池电动势的表达式为E=U+I(r+R A);③根据E=U+I(r+R A)变形得到U=-(r+R A)I+E,根据图像可知,纵截距b=E=1.40 V,斜率的绝对值|k|=r+R A=1.40-1.000.20-0Ω=2.0 Ω,所以待测干电池电动势为E=1.40 V,内阻为r=1.0 Ω.(2)由于将电压表串联接在电路中,电压表内阻很大,电路中电流太小,故无法完成实验的原因可能是电流太小无法读数,故选D.3.[2024·广东卷] 某科技小组模仿太阳能发电中的太阳光自动跟踪系统,制作光源跟踪演示装置,实现太阳能电池板方向的调整,使电池板正对光源.图甲是光照方向检测电路.所用器材有:电源E(电动势3 V);电压表V1和V2(量程均有0~3 V 和0~15 V,内阻均可视为无穷大);滑动变阻器R;两个相同的光敏电阻R G1和R G2;开关S;手电筒;导线若干.图乙是实物图.图中电池板上垂直安装有半透明隔板,隔板两侧装有光敏电阻,电池板固定在电动机转轴上.控制单元与检测电路的连接未画出.控制单元对光照方向检测电路无影响.请完成下列实验操作和判断.(1)电路连接.图乙中已正确连接了部分电路,请完成虚线框中滑动变阻器R、电源E、开关S和电压表V1间的实物图连线.(2)光敏电阻阻值与光照强度关系测试.①将图甲中R的滑片置于端,用手电筒的光斜照射到R G1和R G2,使R G1表面的光照强度比R G2表面的小.②闭合S,将R的滑片缓慢滑到某一位置.V1的示数如图丙所示,读数U1为V,V2的示数U2为1.17 V.由此可知,表面光照强度较小的光敏电阻的阻值(选填“较大”或“较小”).③断开S.(3)光源跟踪测试.①将手电筒的光从电池板上方斜照射到R G1和R G2.②闭合S,并启动控制单元.控制单元检测并比较两光敏电阻的电压,控制电动机转动.此时两电压表的示数U1<U2,图乙中的电动机带动电池板(填“逆时针”或“顺时针”)转动,直至时停止转动,电池板正对手电筒发出的光.3.(1)如图所示(2)①b②1.63(1.61~1.65均可)较大(3)②逆时针U1=U2(或R G1=R G2)[解析] (1)由题图甲可知,V1测R G1两端电压,V2测R G2两端电压,滑动变阻器采用分压式接法,由题图乙可知,此时V2已并联在R G2两端,V1未并联在电路中,故应将V1的“3”接线柱连到滑动变阻器右上接线柱处,滑动变阻器分压式接入电路中.(2)①从安全性角度考虑,一开始应将题图甲中R的滑片置于b端,使两个电压表的示数均为零.②由题图丙知电压表的分度值为0.1 V,根据读数原则需估读到0.1 V的下一位,读数为1.63 V.由串联电路中电流相等,电阻之比等于电压之比,可知电压较大时对应的电阻较大.由题图甲知,V1测R G1两端电压,V2测R G2两端电压,且U1>U2,则R G1>R G2,由①可知R G1表面的光照强度比R G2表面的小,说明表面光照强度较小的光敏电阻的阻值较大.(3)②U1<U2,说明R G1电阻小,对应光照强度大,而R G2电阻大,对应光照强度小,因此光是从左上方斜向右下方照射,所以应逆时针转动电池板,使光线和太阳能电池板垂直,直至U1=U2时停止转动,此时R G1=R G2,两板对应光照强度相同,电池板正对手电筒发出的光.4.[2024·广西卷] 某同学为探究电容器充、放电过程,设计了图甲实验电路.器材如下:电容器,电源E(电动势6 V,内阻不计),电阻R1=400.0 Ω,电阻R2=200.0 Ω,电流传感器,开关S1、S2,导线若干.实验步骤如下:(1)断开S1、S2,将电流传感器正极与a节点相连,其数据采样频率为5000 Hz,则采样周期为s;(2)闭合S 1,电容器开始充电,直至充电结束,得到充电过程的I -t 曲线如图乙,由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为 mA(结果保留3位有效数字);(3)保持S 1闭合,再闭合S 2,电容器开始放电,直至放电结束,则放电结束后电容器两极板间电压为 V;(4)实验得到放电过程的I -t 曲线如图丙,I -t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.018 8 C,则电容器的电容C 为 μF .图丙中I -t 曲线与横坐标、直线t =1 s 所围面积对应电容器释放的电荷量为0.003 8 C,则t =1 s 时电容器两极板间电压为 V(结果保留2位有效数字). 4.(1)15000(2)15.0 (3)2 (4)4.7×103 5.2[解析] (1)采样周期为T =1f =15000 s .(2)由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为15.0 mA .(3)放电结束后电容器两极板间电压等于R 2两端电压,根据闭合电路欧姆定律得电容器两极板间电压为U C =ER 1+R 2·R 2=2 V . (4)充电结束后电容器两端电压为U C '=E =6 V,故可得ΔQ =(U C '-U C )C =0.018 8 C,解得C =4.7×103 μF;设t =1 s 时电容器两极板间电压为U C ″,得(U C '-U C ″)C =0.003 8 C,代入数值解得U C ″≈5.2 V .5.[2024·海南卷] 用如图甲所示的电路观察电容器的充放电现象,实验器材有电源E 、电容器C 、电压表、电流表、电流传感器、计算机、定值电阻R 、单刀双掷开关S 1、开关S 2、导线若干.(1)闭合开关S 2,将S 1接1,电压表示数增大,最后稳定在12.3 V .在此过程中,电流表的示数 .(填选项标号) A .一直稳定在某一数值 B .先增大,后逐渐减小为零C .先增大,后稳定在某一非零数值(2)先后断开开关S 2、S 1,将电流表更换成电流传感器,再将S 1接2,此时通过定值电阻R 的电流方向为 (选填“a →b ”或“b →a ”),通过传感器将电流信息传入计算机,画出电流随时间变化的I -t 图像,如图乙,t =2 s 时I =1.10 mA,图中M 、N 区域面积比为8∶7,可求出R = kΩ(保留2位有效数字).5.(1)B (2)a →b 5.2[解析] (1)电容器充电过程中,当电路刚接通后,电流表示数从0增大至某一最大值,后随着电容器的不断充电,电路中的充电电流在减小,当充电结束电路稳定后,此时电路相当于断路,电流为0,故选B .(2)根据电路图可知充电结束后电容器上极板带正电,将S 1接2,电容器放电,此时通过定值电阻R 的电流方向为a →b ;t =2 s 时,I =1.10 mA,可知此时电容器两端的电压为U 2=IR ,电容器开始放电前两端电压为12.3 V ,根据I -t 图像与横轴围成的面积表示放电荷量可得,0~2 s 的放电荷量为Q 1=ΔU ·C =(12.3-1.10×10-3·R )C ,2 s 后到放电结束放电荷量为Q 2=ΔU'·C =1.10×10-3·RC ,根据题意Q 1Q 2=87,解得R ≈5.2 kΩ.6.[2024·河北卷] 某种花卉喜光,但阳光太强时易受损伤.某兴趣小组决定制作简易光强报警器,以便在光照过强时提醒花农.该实验用到的主要器材如下:学生电源、多用电表、数字电压表(0~20 V)、数字电流表(0~20 mA)、滑动变阻器R (最大阻值50 Ω,1.5 A)、白炽灯、可调电阻R 1(0~50 kΩ)、发光二极管LED 、光敏电阻R G 、NPN 型三极管VT 、开关和若干导线等. (1)判断发光二极管的极性使用多用电表的“×10 k”欧姆挡测量二极管的电阻.如图甲所示,当黑表笔与接线端M 接触、红表笔与接线端N 接触时,多用电表指针位于表盘中a 位置(见图乙);对调红、黑表笔后指针位于表盘中b 位置(见图乙).由此判断M 端为二极管的 (选填“正极”或“负极”).(2)研究光敏电阻在不同光照条件下的伏安特性①采用图丙中的器材进行实验,部分实物连接已完成.要求闭合开关后电压表和电流表的读数从0开始.导线L 1、L 2和L 3的另一端应分别连接滑动变阻器的 、 、接线柱(以上三空选填接线柱标号“A”“B”“C”或“D”).②图丁为不同光照强度下得到的光敏电阻伏安特性曲线,图中曲线Ⅰ、Ⅰ和Ⅰ对应光敏电阻受到的光照由弱到强.由图像可知,光敏电阻的阻值随其表面受到光照的增强而(选填“增大”或“减小”).(3)组装光强报警器电路并测试其功能图戊为利用光敏电阻、发光二极管、三极管(当b、e间电压达到一定程度后,三极管被导通)等元件设计的电路.组装好光强报警器后,在测试过程中发现,当照射到光敏电阻表面的光强达到报警值时,发光二极管并不发光,为使报警器正常工作,应(选填“增大”或“减小”)可调电阻R1的阻值,直至发光二极管发光.6.(1)负极(2)①A A C(或D)[或者三空分别为:C(或D)A B]②减小(3)增大[解析] (1)使用多用电表欧姆挡测二极管电阻时,电流也是“红进黑出”,即表内电源正极与黑表笔相连,电源负极与红表笔相连,且测二极管正向电阻时阻值很小,测二极管反向电阻时阻值无穷大.当黑表笔与接线柱M接触、红表笔与接线柱N接触时,多用电表指针位于表盘中a 位置(电阻无穷大),而对调红、黑表笔后指针位于表盘中b位置(电阻很小),说明黑表笔(连接电源正极)与接线柱N接触时测的是二极管正向电阻,即N端为二极管的正极.(2)①要求闭合开关后电压表和电流表的读数从0开始,所以滑动变阻器应采用分压式接法,导线L2应连接A接线柱,导线L1和导线L3应“一上一下”连接滑动变阻器的接线柱,可以导线L1连接A接线柱,导线L3连接C或D接线柱,或者导线L3连接B接线柱,导线L1连接C或D接线柱.②伏安特性曲线上的点与原点连线的斜率的倒数表示电阻,由所给伏安特性曲线图可知,曲线Ⅰ、Ⅰ、Ⅰ对应的电阻在减小,说明随着光照由弱到强,光敏电阻的阻值减小.(3)在测试过程中发现,当照射在光敏电阻表面的光强达到报警值时,发光二极管并不发光,说明三极管未被导通,这是因为b、e间电压较小,未达到是三极管导通的值,为使报警器正常工作,应调大R1两端分得的电压直至发光二极管发光,由于R1与R G串联后总电压一定,所以要调大R1的阻值.7.[2024·江苏卷] 某同学在实验室做“测定金属的电阻率”的实验,除被测金属丝外,还有如下实验器材可供选择:A.直流电源:电动势约为3 V,内阻可忽略不计;B.电流表A:量程0~100 mA,内阻约为5 Ω;C.电压表V:量程0~3 V,内阻为3 kΩ;D.滑动变阻器:最大阻值为100 Ω,允许通过的最大电流为0.5 A;E.开关、导线等.(1)该同学用刻度尺测得金属丝接入电路的长度L=0.820 m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示,从图中读出金属丝的直径为mm.(2)用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时,多用电表的示数如图乙所示,从图中读出金属丝电阻约为Ω.(3)若该同学根据伏安法测出金属丝的阻值R=10.0 Ω,则这种金属材料的电阻率为Ω·m.(结果保留两位有效数字)7.(1)0.787(0.785~0.788均可)(2)9.0(3)5.9×10-6[解析] (1)根据螺旋测微器的读数规律,该读数为d=0.5 mm+28.7×0.01 mm=0.787 mm.(2)根据欧姆挡的读数规律,该读数为R x=9.0×1 Ω=9.0 Ω.(3)根据电阻定律有R=ρLS =ρLπ(d2)2=4ρLπd2,解得ρ=πd2R4L,代入数据得ρ=5.9×10-6 Ω·m.8.[2024·江西卷] 某小组欲设计一种电热水器防触电装置,其原理是:当电热管漏电时,利用自来水自身的电阻,可使漏电电流降至人体安全电流以下.为此,需先测量水的电阻率,再进行合理设计.(1)如图1所示,在绝缘长方体容器左右两侧安装可移动的薄金属板电极,将自来水倒入其中,测得水的截面宽d=0.07 m和高h=0.03 m.(2)现有实验器材:电流表(量程0~300 μA,内阻R A=2500 Ω)、电压表(量程0~3 V或0~15 V,内阻未知)、直流电源(3 V)、滑动变阻器、开关和导线.请在图1中画线完成电路实物连接.(3)连接好电路,测量26 ℃的水在不同长度l时的电阻值R x.将水温升到65 ℃,重复测量.绘出26 ℃和65 ℃水的R x-l图线,分别如图2中甲、乙所示.(4)若R x-l图线的斜率为k,则水的电阻率表达式为ρ=(用k、d、h表示).实验结果表明,温度(选填“高”或“低”)的水更容易导电.(5)测出电阻率后,拟将一段塑料水管安装于热水器出水口作为防触电装置.为保证出水量不变,选用内直径为8.0×10-3m的水管.若人体的安全电流为1.0×10-3A,热水器出水温度最高为65 ℃,忽略其他电阻的影响(相当于热水器220 V的工作电压直接加在水管两端),则该水管的长度至少应设计为m.(保留2位有效数字)8.(2)如图所示(4)kdh高(5)0.46[解析] (2)由于电流表阻值已知,因此电流表采用内接法时,水的电阻R =U I-R A ,可消除伏安法测电阻的系统误差;因电源电动势为3 V ,则电压表选用0~3 V 量程.实物连线如图所示. (4)根据电阻定律有R x =ρl S ,又S =dh ,联立可得R x =ρdℎl ,故R x -l 图像的斜率k =ρdℎ,解得ρ=kdh ;根据题图2可知,65 ℃水的R x -l 图像的斜率比26 ℃水的R x -l 图像的斜率小,说明温度高的水的电阻率较小,更容易导电.(5)根据欧姆定律和电阻定律有R =UI =ρl 'πD 24,其中ρ=kdh ,由题图2可知,65 ℃水的R x -t 图像的斜率k =80.7×103 Ω/m,代入数据解得l'≈0.46 m,故该水管长度的最小值为0.46 m .9.[2024·辽宁卷] 某探究小组要测量电池的电动势和内阻.可利用的器材有:电压表、电阻丝、定值电阻(阻值为R 0)、金属夹、刻度尺、开关S 、导线若干.他们设计了如图所示的实验电路原理图.(1)实验步骤如下:①将电阻丝拉直固定,按照图甲连接电路,金属夹置于电阻丝的 (选填“A ”或“B ”)端; ②闭合开关S,快速滑动金属夹至适当位置并记录电压表示数U ,断开开关S,记录金属夹与B 端的距离L ;③多次重复步骤②,根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ;④按照图乙将定值电阻接入电路,多次重复步骤②,再根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ.(2)由图线得出纵轴截距为b ,则待测电池的电动势E = .(3)由图线求得Ⅰ、Ⅰ的斜率分别为k 1、k 2,若k2k 1=n ,则待测电池的内阻r = (用n 和R 0表示).9.(1)A (2)1b(3)R 0n -1[解析] (1)为了保护电路,避免通过电源的电流过大,闭合开关前,金属夹应置于使电阻丝接入电路的阻值最大处,即应该置于A 端.(2)对于图甲电路,根据闭合电路欧姆定律有U =E -Ir ,设金属丝的电阻率为ρ,横截面积为S ,根据欧姆定律和电阻定律有I =UR ,R =ρLS ,联立可得U =E -USρL r ,整理可得1U =1E +Sr Eρ·1L ,对于图乙电路,根据闭合电路欧姆定律有U =E -I (r +R 0),根据欧姆定律和电阻定律有I =UR,R =ρL S,联立并整理可得1U =1E+S (r+R 0)Eρ·1L ,所以图线的纵轴截距b =1E ,解得E =1b .(3)由题意可知k 1=SrEρ,k 2=S (r+R 0)Eρ,又k2k 1=n ,联立解得r =R0n -1. 10.电阻型氧气传感器的阻值会随所处环境中的氧气含量发生变化.在保持流过传感器的电流(即工作电流)恒定的条件下,通过测量不同氧气含量下传感器两端的电压,建立电压与氧气含量之间的对应关系,这一过程称为定标.一同学用图甲所示电路对他制作的一个氧气传感器定标.实验器材有:装在气室内的氧气传感器(工作电流1 mA)、毫安表(内阻可忽略)、电压表、电源、滑动变阻器、开关、导线若干、5个气瓶(氧气含量分别为1%、5%、10%、15%、20%).(1)将图甲中的实验器材间的连线补充完整,使其能对传感器定标; (2)连接好实验器材,把氧气含量为1%的气瓶接到气体入口;(3)把滑动变阻器的滑片滑到 端(选填“a ”或“b ”),闭合开关;。
