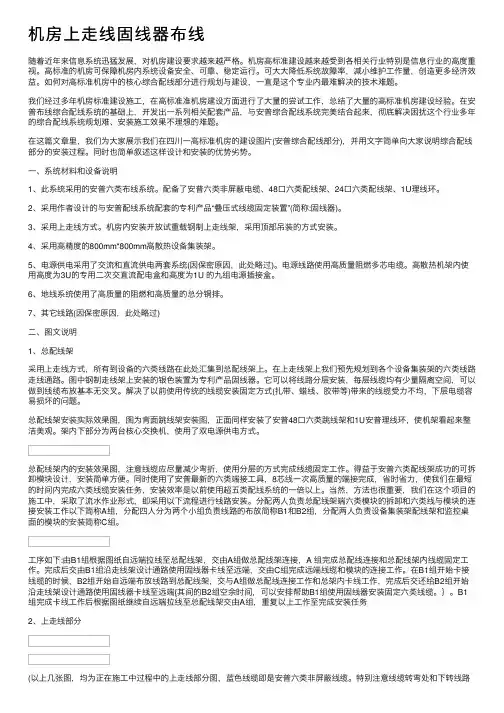

机房上⾛线固线器布线随着近年来信息系统迅猛发展，对机房建设要求越来越严格。
机房⾼标准建设越来越受到各相关⾏业特别是信息⾏业的⾼度重视。
⾼标准的机房可保障机房内系统设备安全、可靠、稳定运⾏。
可⼤⼤降低系统故障率，减⼩维护⼯作量，创造更多经济效益。
如何对⾼标准机房中的核⼼综合配线部分进⾏规划与建设，⼀直是这个专业内最难解决的技术难题。
我们经过多年机房标准建设施⼯，在⾼标准准机房建设⽅⾯进⾏了⼤量的尝试⼯作，总结了⼤量的⾼标准机房建设经验。
在安普布线综合配线系统的基础上，开发出⼀系列相关配套产品，与安普综合配线系统完美结合起来，彻底解决困扰这个⾏业多年的综合配线系统规划难、安装施⼯效果不理想的难题。
在这篇⽂章⾥，我们为⼤家展⽰我们在四川⼀⾼标准机房的建设图⽚(安普综合配线部分)，并⽤⽂字简单向⼤家说明综合配线部分的安装过程。
同时也简单叙述这样设计和安装的优势劣势。
⼀、系统材料和设备说明1、此系统采⽤的安普六类布线系统。
配备了安普六类⾮屏蔽电缆、48⼝六类配线架、24⼝六类配线架、1U理线环。
2、采⽤作者设计的与安普配线系统配套的专利产品“叠压式线缆固定装置”(简称:固线器)。
3、采⽤上⾛线⽅式。
机房内安装开放试重载钢制上⾛线架，采⽤顶部吊装的⽅式安装。
4、采⽤⾼精度的800mm*800mm⾼散热设备集装架。
5、电源供电采⽤了交流和直流供电两套系统(因保密原因，此处略过)。
电源线路使⽤⾼质量阻燃多芯电缆。
⾼散热机架内使⽤⾼度为3U的专⽤⼆次交直流配电盒和⾼度为1U 的九组电源插接盒。
6、地线系统使⽤了⾼质量的阻燃和⾼质量的总分铜排。
7、其它线路(因保密原因，此处略过)⼆、图⽂说明1、总配线架采⽤上⾛线⽅式，所有到设备的六类线路在此处汇集到总配线架上。
在上⾛线架上我们预先规划到各个设备集装架的六类线路⾛线通路。
图中钢制⾛线架上安装的银⾊装置为专利产品固线器。
它可以将线路分层安装，每层线缆均有少量隔离空间，可以做到线缆布放基本⽆交叉。

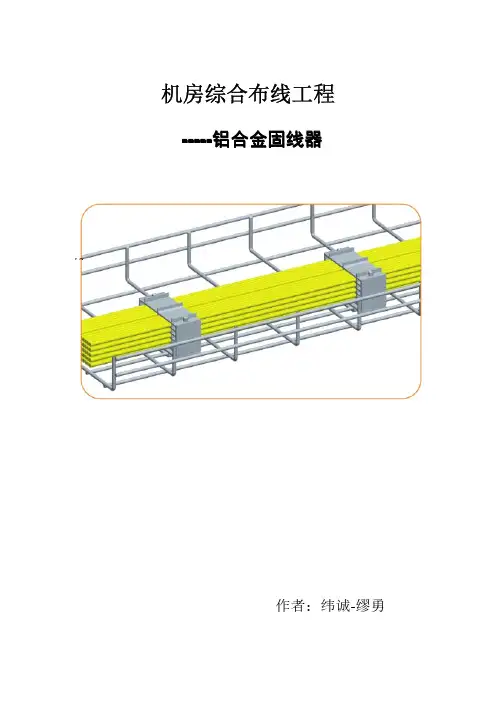

机房综合布线工程-----铝合金固线器作者：纬诚-缪勇近几年，随着互联网、云计算和大数据产业的加速发展，我国数据中心产业也进入了大规模的规划建设阶段。
本文主要介绍，综合布线中铝合金固线器的介绍和选择！铝合金固线器与底座：图1固线器不仅能在网格桥架上使用，在铝合金、多孔U型钢走线架也可以使用!图2如图2所示：6#铝合金尺寸（长x宽）为105mm x40mm，适用于线径为5mm-6mm的线缆，一层能卡12根线缆（注：卡的实际层数为固线器数量减1，如5层线缆需要6片固线器）固线器的标准间隔为300-400mm，适用于宽度≥100mm的桥架。
举例：现有100根网线，桥架长度为30米，需要选用6号固线器。
不考虑途中下线，数量怎么算？解答：100/12=8余4（8层余4根），故一处需要卡9层线，需要10片固线器。
以间隔30CM来算，30米长度，共需要卡100处所以，供需底座100套，固线器1000片。
图3如图3所示：11#铝合金尺寸（长x宽）为105mm x40mm，适用于线径为7mm-9mm的线缆，一层能卡8根线缆（注：卡的实际层数为固线器数量减1，如5层线缆需要6片固线器）固线器的标准间隔为300-400mm，适用于宽度≥100mm的桥架。
算法和6#固线器一样，若层数过高可选用多排安放图4（7#固线器市面上并不多见，是16年纬诚开模的新产品，解决6#和11#固线器顾及不到的线缆问题，尺寸比之前两种固线器宽一点，宽100mm以上桥架适用。
）如图3所示：7#铝合金尺寸（长x宽）为115mm x40mm，适用于线径为6mm-7mm的线缆，一层能卡12根线缆（注：卡的实际层数为固线器数量减1，如5层线缆需要6片固线器）固线器的标准间隔为300-400mm，适用于宽度＞100mm的桥架。
算法和6#固线器一样，若层数过高可选用多排安放参考文献：2016纬诚桥架样本册中英文版。
机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。
电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。
A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线径应根据电源插座的容量并留有一定的容量来选购。
B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。
C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

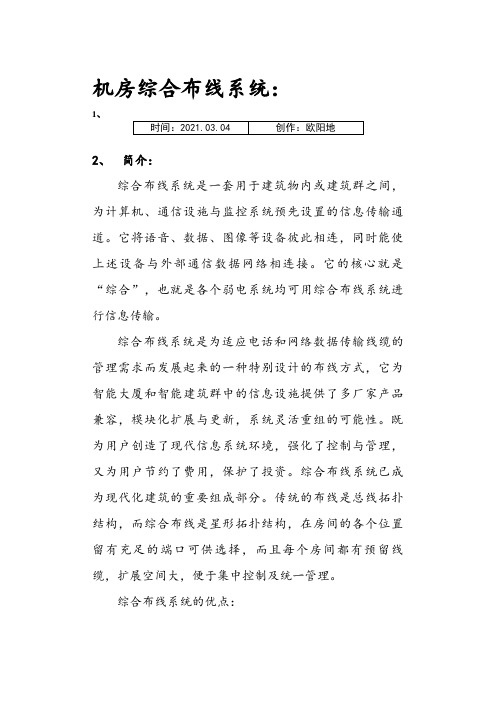

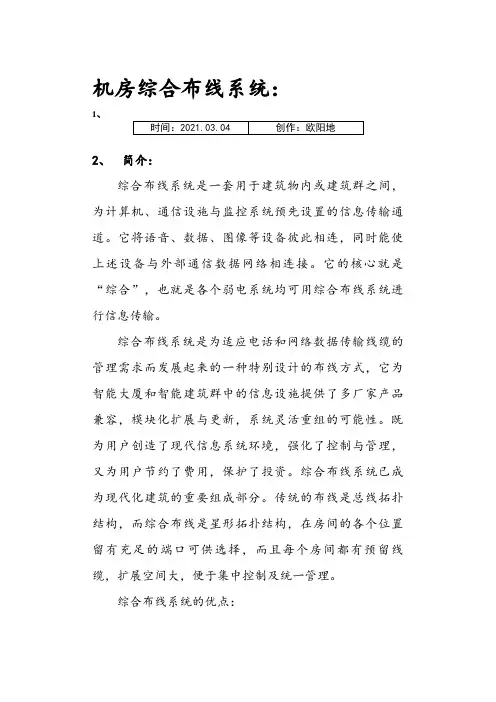

机房综合布线系统：1、2、简介：综合布线系统是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展与更新，系统灵活重组的可能性。
既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。
综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大，便于集中控制及统一管理。
综合布线系统的优点：✓清晰，便于管理维护。
✓采取标准化的统一设计、统一材料、统一布线、统一安装施工，做到结构清晰，便于集中管理和维护。
✓材料统一先进，适应今后的发展需要。
综合布线系统采用了先进的材料，如六类非屏蔽双绞线，传输速率在l000Mb/s以上，完全能够满足发展需要。
✓灵活性强，适应各种不同的需求，使用起来非常灵活。
一个标准的插座，既可以接人电话，又可用来连接计算器终端，实现语音/数据点互换，可适应各种不同拓扑结构的局域网。
✓便于扩充，既节约费用又提高了系统的可靠性。
综合布线系统采用冗余布线和星型结构的布线方式，统一安排线路走向，统一施工，可以减少用科和施工费用，既节约了成本，又提高了设备与系统的可靠性，还便于机房今后的发展与扩充。
3、特点（针对满足智能大楼设计大量信息点的机房）：✓单位面积信息点数量大。
✓扩展性强。
✓以数据传输为主。
✓光纤信息点数量多。
✓以水平子系统模式为主。
✓线路敷设方式特殊，能适应机房的应用特点和设备特点。
✓能综合规划一些设备间的非常规布线。

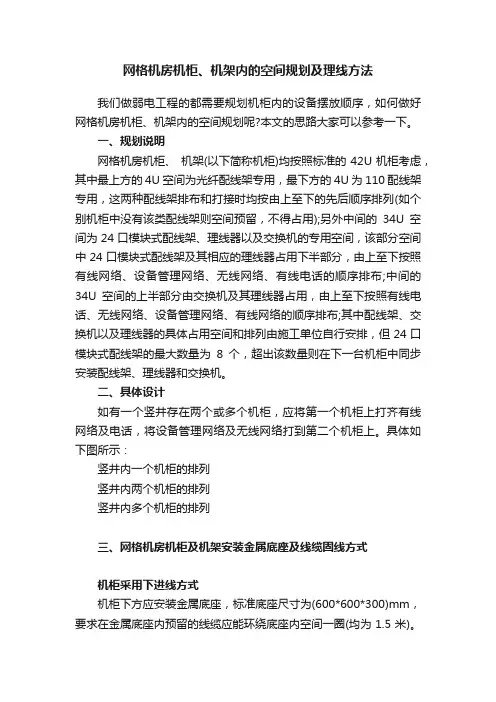

网格机房机柜、机架内的空间规划及理线方法我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢?本文的思路大家可以参考一下。
一、规划说明网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑，其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布;中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。
二、具体设计如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。
具体如下图所示：竖井内一个机柜的排列竖井内两个机柜的排列竖井内多个机柜的排列三、网格机房机柜及机架安装金属底座及线缆固线方式机柜采用下进线方式机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。
底座边缘尺寸及颜色应与机柜相同。
如下图所示：机柜采用上进线方式由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。
机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。
每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。
机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。

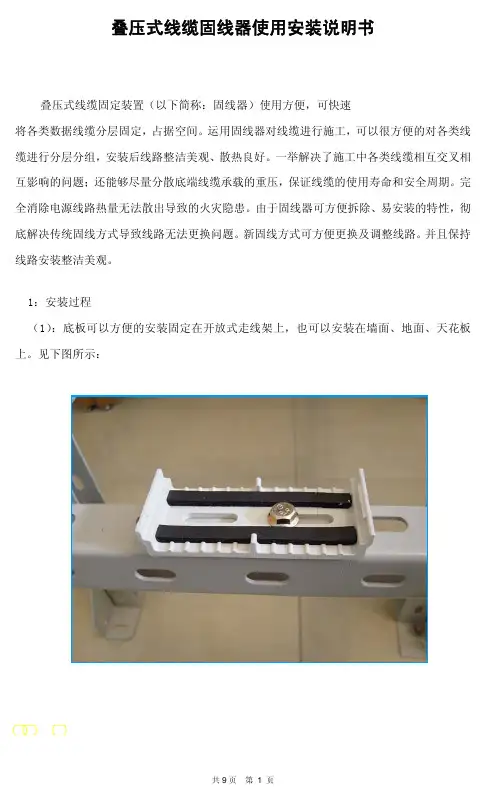

叠压式线缆固线器使用安装说明书叠压式线缆固定装置（以下简称：固线器）使用方便，可快速将各类数据线缆分层固定，占据空间。
运用固线器对线缆进行施工，可以很方便的对各类线缆进行分层分组，安装后线路整洁美观、散热良好。
一举解决了施工中各类线缆相互交叉相互影响的问题；还能够尽量分散底端线缆承载的重压，保证线缆的使用寿命和安全周期。
完全消除电源线路热量无法散出导致的火灾隐患。
由于固线器可方便拆除、易安装的特性，彻底解决传统固线方式导致线路无法更换问题。
新固线方式可方便更换及调整线路。
并且保持线路安装整洁美观。
1：安装过程（1）：底板可以方便的安装固定在开放式走线架上，也可以安装在墙面、地面、天花板上。
见下图所示：（2）：安装第一层固线器，见下图所示：（3）：安装线缆，见下图所示：（4）：安装第二层线缆固线器，见下图所示：（5）：安装第二层线路，见下图所示：（6）：以此类推完成所有线路安装，见下图所示：2：拆卸过程（1）：使用小号一字螺丝刀，以小角度插入到下图中需要拆卸固线器的拆卸点。
见下图所示：（2）：向内插入，即可轻松拆开固线器。
见下图所示：3：使用固线器前的线路规划。
使用新型的固线器前应做好线路通道走向规划。
以核心机房为例，在规划线路通道时候，可参考以下几点建议。
（1）上走线架规划方式：方式一：单层走线架平层电源与数据相对分区走线方式。
见下图所示：优点：节约空间，特别是在机房高度不足时候建议使用此方式。
有利于线路安装，走线架安装难度和线路安装难度较低，固线器安装方便，线路维护方便。
走线架材料耗费较小，利用率较高。
缺点：必须做详尽的线路规划通道设计，对设计人员要求高。
必须尽量减少数据和电源线路交叉点。
交叉点线路安装难度较大。
方式二：单层走线架主线架与分支线架分层设计方式。
见下图所示：优点：比较节约空间，特别是在机房高度足够时候建议使用此方式。
有利于线路安装，走线架安装难度和线路安装难度较低，固线器安装方便，线路维护方便。

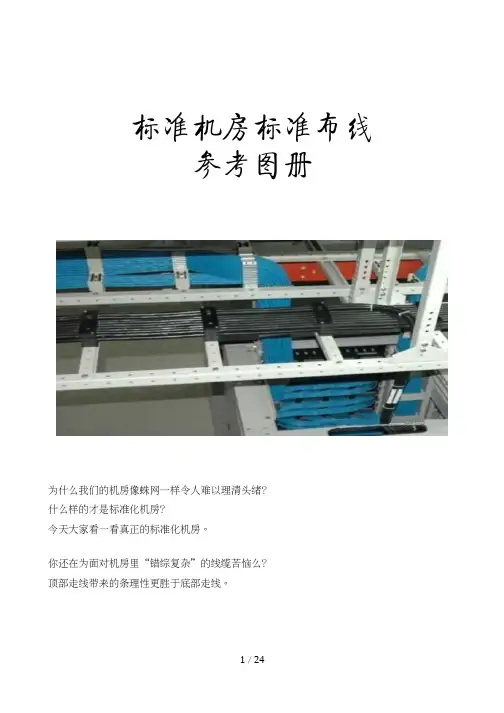

标准机房标准布线参考图册为什么我们的机房像蛛网一样令人难以理清头绪？什么样的才是标准化机房？今天大家看一看真正的标准化机房。
你还在为面对机房里“错综复杂”的线缆苦恼么？顶部走线带来的条理性更胜于底部走线。
图1 一线一签，便于查找图2 精致、规整条理化的布线图3 一柄倒插的“利剑”图4 给人一种小溪汇成大河的感觉图5 墙一样的走线让人看一眼就觉得踏实注：后期也许会有一些设备的变化，增加部分管道可能在实用期间表现更好。
