车载导航影音系统认证技术培训资料

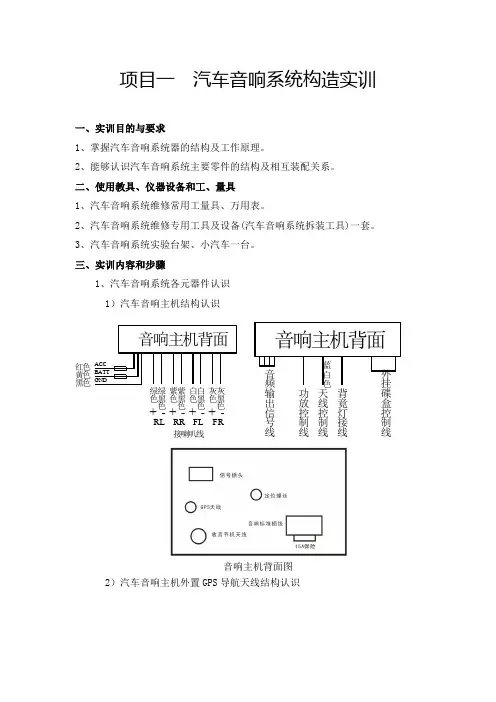

项目一 汽车音响系统构造实训一、实训目的与要求1、掌握汽车音响系统器的结构及工作原理。

2、能够认识汽车音响系统主要零件的结构及相互装配关系。

二、使用教具、仪器设备和工、量具 1、汽车音响系统维修常用工量具、万用表。

2、汽车音响系统维修专用工具及设备(汽车音响系统拆装工具)一套。

3、汽车音响系统实验台架、小汽车一台。

三、实训内容和步骤1、汽车音响系统各元器件认识 1）汽车音响主机结构认识音响主机背面图2）汽车音响主机外置GPS 导航天线结构认识直接连接于音响主机背面的GPS天线插孔上，接收天空上的GPS信号。

3）汽车音响高音喇叭结构认识连接于音响主机左右前置喇叭线上，高音喇叭连接线上串联有降低低频信号的电容器，让高音喇叭只发出高音音频，防止低频信号损坏高音喇叭。

4）汽车音响前门喇叭结构认识前门喇叭采用4寸先锋同轴喇叭，连接于音响主机左右前置喇叭线上，和两个高音喇叭并联输出信号。

5）汽车音响后门喇叭结构认识后门喇叭采用6×9寸先锋同轴喇叭，连接于音响主机左右后置喇叭线上，提供一定的低音输出信号。

6）汽车功放结构认识汽车功放接线汽车功放低音炮接线汽车功放按图装接，电源连接到蓄电池上，控制线连接到音响主机的功放控制线上。

其中低音喇叭只连接一只，功放只是利用了一半的输出功率，并且采用了BTL大功率接法；当音响主机关机状态时，功放指示灯为橙色，功放处于待机状态；当音响主机打开后，功放控制线输出12V控制电压给功放，功放指示灯转换成绿色，表示功放处于正常工作状态。

7）汽车低音喇叭结构认识低音喇叭采用12寸先锋低音炮，连接于功放输出端，主要是输出重低音响度。

8）汽车车载收音机自动天线结构认识车载收音机自动天线在音响主机打开时自动伸出，当关闭音响主机时自动缩回去，三条线连接，电源和搭铁，另一条是控制线，由音响主机打开输出12V 控制电压，控制天线伸出。

9）汽车音响保险胆结构认识汽车音响供电由蓄电池经这个保险胆供电，当音响系统有短路事故，保险胆自动烧断，保护线路。

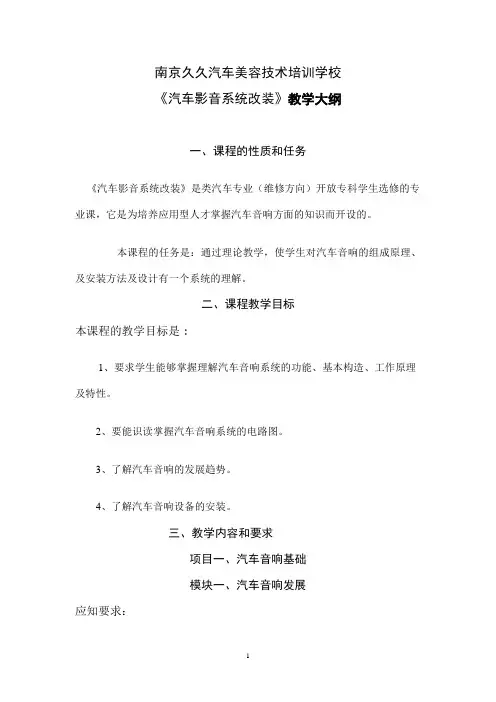

南京久久汽车美容技术培训学校《汽车影音系统改装》教学大纲一、课程的性质和任务《汽车影音系统改装》是类汽车专业（维修方向）开放专科学生选修的专业课，它是为培养应用型人才掌握汽车音响方面的知识而开设的。

本课程的任务是：通过理论教学，使学生对汽车音响的组成原理、及安装方法及设计有一个系统的理解。

二、课程教学目标本课程的教学目标是：1、要求学生能够掌握理解汽车音响系统的功能、基本构造、工作原理及特性。

2、要能识读掌握汽车音响系统的电路图。

3、了解汽车音响的发展趋势。

4、了解汽车音响设备的安装。

三、教学内容和要求项目一、汽车音响基础模块一、汽车音响发展应知要求：1、了解汽车音响的发展过程。

2、了解市场上汽车音响设备的种类。

应会要求：1.认识汽车音响设备。

2.熟练区分汽车音响设备。

项目二：汽车音响设备施工工艺模块一、汽车音响选配应知要求：1、了解汽车音响设备的组成。

2、了解汽车音响设备的选配原则。

应会要求：1、熟知汽车音响设备的组成。

2、学会根据实际车辆选配合适安装的音响效果。

模块二、汽车音响应知要求：1.了解汽车音响设备的正确安装过程。

2、了解安装工艺过程中的注意事项。

应会要求：1、简单熟练安装基本音响设备。

2、能够熟练正确接线。

3、熟练应对安装过程中的问题。

模块三、汽车音响调试应知要求：1、了解汽车音响调试的方法。

2、掌握汽车音响设备噪音的来源及排除。

应会要求：1、掌握汽车音响设备的使用。

2、简单准确调音。

四、课程教学质量测评1、课程教学计划以学生作业、作践为依据按项目进行考查。

2、各项目中的教学模块应对学生测评，测评以当日评定，测验，考试等方法进行。

3、测评成绩以百分制评定。

4、对主要实训模块，应制定测评评分标准，经审定后执行。

五、学时安排建议序号授课内容学时分配讲授实训合计1 汽车音响基础10 4 142 汽车音响设备施工工艺14 21 35总计24 25 49六、说明1、本课程标准适用于三年制中等专业学校汽车维修养护等专业，旨在培养掌握一定的汽车音响改装技能，具有相应操作技能的“多面手”的汽车音响改装人才。

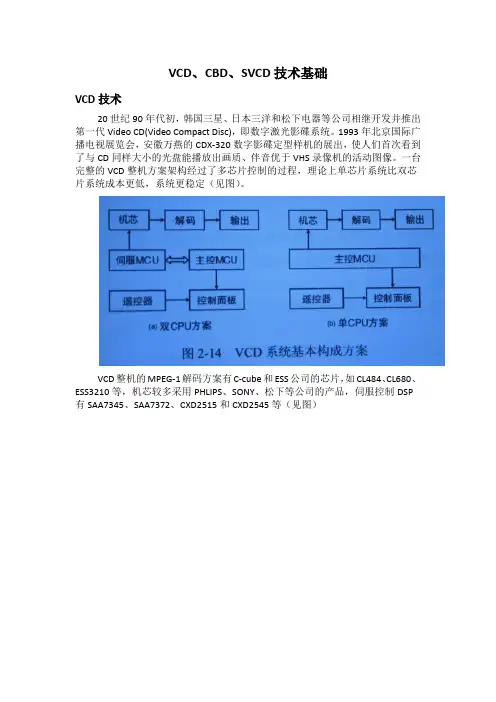

VCD、CBD、SVCD技术基础VCD技术20世纪90年代初，韩国三星、日本三洋和松下电器等公司相继开发并推出第一代Video CD(Video Compact Disc)，即数字激光影碟系统。

1993年北京国际广播电视展览会，安徽万燕的CDX-320数字影碟定型样机的展出，使人们首次看到了与CD同样大小的光盘能播放出画质、伴音优于VHS录像机的活动图像。

一台完整的VCD整机方案架构经过了多芯片控制的过程，理论上单芯片系统比双芯片系统成本更低，系统更稳定（见图）。

VCD整机的MPEG-1解码方案有C-cube和ESS公司的芯片，如CL484、CL680、ESS3210等，机芯较多采用PHLIPS、SONY、松下等公司的产品，伺服控制DSP 有SAA7345、SAA7372、CXD2515和CXD2545等（见图）使用CL680 VCD解码器构造的VCD2.0播放机的基本结构VCD文件结构一般地说，VCD中包含如下几个目录VCD目录：包括4个文件（INFO.VCD，ENTRIES.VCD，LOT.VCD和PSK.VCD）;MPEGAV目录：包括AVSEQ01.DAT，AVSEQ02.DAT等文件；CDDA目录：包括AUDIO(NN).DAT，AUDIO(nn+1).DAT等文件；SEGMENT目录：包括ITEM0001.DAT，ITEM0002.DAT等文件；KARAOKE目录：包含KARINFO.BIH，KARINFO.JP等文件；EXT目录（有些盘中可能没有）：含PSD_X.VCD，LOT_X.VCD等文件；CDI目录。

超级VCD技术超级VCD包括SVCD和CVD技术，SVCD是超级VCD（Super VCD），CVD（China Video Disc）是中国数字视频标准。

1.CVD技术CVD采用了MPEG-2压缩技术及VBR(Variable Bit Rate)编码技术，在编码时可保证复杂图像保存较多的数据量，使其细节清晰，减少图像的马赛克现象。

第1篇一、培训背景随着科技的不断发展，影音系统在各类场合的应用越来越广泛。

为了提高员工对影音系统的操作能力，确保系统的正常运行，我单位于近日组织了一次影音系统培训。

本次培训旨在让员工全面了解影音系统的基本原理、操作方法以及维护保养知识，为今后工作中更好地运用影音系统打下坚实基础。

二、培训内容本次培训主要围绕以下几个方面展开：1. 影音系统概述- 影音系统的定义及分类- 影音系统在各类场合的应用2. 影音设备原理- 音频设备：扬声器、功放、调音台等- 视频设备：投影仪、显示屏、摄像机等3. 影音系统操作方法- 音频设备的连接与调试- 视频设备的连接与调试- 影音系统整体操作流程4. 影音系统维护保养- 音频设备的清洁与保养- 视频设备的清洁与保养- 影音系统故障排查与处理5. 案例分析- 常见影音系统故障及解决方法- 实际案例分享与讨论三、培训过程1. 理论讲解- 邀请专业讲师对影音系统相关知识进行详细讲解，确保员工对基本原理有清晰的认识。

2. 实操演示- 通过现场演示，让员工直观地了解影音设备的操作方法。

3. 分组练习- 将员工分成若干小组，每组配备一套影音设备，进行实际操作练习。

4. 现场答疑- 针对员工在操作过程中遇到的问题，进行现场解答。

四、培训成果1. 员工技能提升- 通过本次培训，员工对影音系统的操作能力有了显著提升，能够熟练地进行设备连接、调试及故障排查。

2. 团队协作能力增强- 在分组练习过程中，员工学会了相互协作，共同解决问题。

3. 安全意识提高- 培训过程中，强调了操作安全，使员工意识到安全操作的重要性。

五、不足与改进1. 培训时间安排- 培训时间较短，部分员工对某些知识点的理解还不够深入。

2. 实操设备数量- 实操设备数量有限，部分员工在练习过程中无法充分体验。

- 培训形式较为单一，可以考虑增加互动环节，提高员工参与度。

六、改进措施1. 延长培训时间- 在今后的培训中，适当延长培训时间，确保员工对知识点有充分的理解。
