电缆接头做法图解与电缆接头规范要求-电气技术电缆接头做法图解电缆接头又称电缆头。
电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。
电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。
电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
电缆头一般是在电缆敷设就位后在现场进行制作，它的要紧的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。
若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下落。
电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。
冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为阻碍因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。
而热缩式电缆头与冷缩式电缆头相比要紧优点只是成本低，因此，目前在10KV以上领域，广泛使用冷缩式电缆头。
低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。
2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要格外留心：绕线的圈数非常多于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。
装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。
19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。
工具、仪表和材料剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤依照同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。
其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推举长度如表19-1所示。

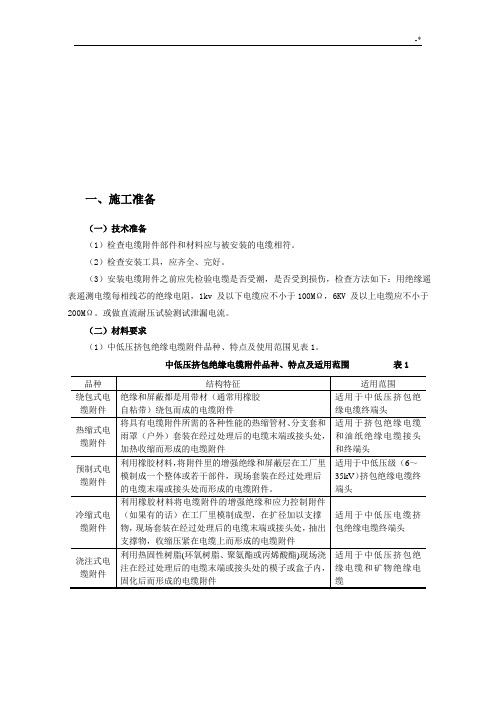

一、施工准备（一）技术准备（1）检查电缆附件部件和材料应与被安装的电缆相符。
（2）检查安装工具，应齐全、完好。
（3）安装电缆附件之前应先检验电缆是否受潮，是否受到损伤，检查方法如下：用绝缘遥表遥测电缆每相线芯的绝缘电阻，1kv 及以下电缆应不小于100MΩ，6KV 及以上电缆应不小于200MΩ。
或做直流耐压试验测试泄漏电流。
（二）材料要求（1）中低压挤包绝缘电缆附件品种、特点及使用范围见表1。
中低压挤包绝缘电缆附件品种、特点及适用范围表1（2）热缩型交联聚乙烯绝缘电缆终端头主要材料表，见表2。
热缩型交联聚乙烯绝缘电缆终端头主要材料表2(3)热缩型交联聚乙烯绝缘电缆接头主要材料表，见表3。
热缩型交联聚乙烯绝缘电缆接头主要材料表3(4)绕包型8.7／10kV 塑料绝缘电缆终端头主要材料表，见表4。
绕包型8.7／10kV 塑料绝缘电缆终端头主要材料表4(5)绕包型8.7／10kV 塑料绝缘电缆接头主要材料表，见表5。
热缩型交联聚乙烯绝缘电缆接头主要材料表5(6)绕包型0.6／1kV 塑料绝缘电缆终端头主要材料表，表6。
绕包型0.6／1kV 塑料绝缘电缆终端头主要材料表6(7)预制件装配式电缆终端头主要材料表(单芯电缆)，表7。
预制件装配式电缆终端头主要材料(单芯电缆) 表7(8)矿物绝缘电缆头主要材料表。
1)终端头主要材料表，见表8。
矿物绝缘电缆终端头主要材料表82)中间头主要材料表，见表9。
矿物绝缘电缆中间头主要材料表9(9)制作电缆终端头所需的主要部件和材料，一般应由电缆附件生产厂家成套供应，所用材料要符合电压等级及设计要求，并有产品合格证。
（三）主要机具主要机具一缆表，见表10。
主要机具一览表表10（二）作业条件(1)有较宽的操作场地，施工现场干净，并备有220V 交流电源。
(2)作业场所环境温度在O°C 以上，相对湿度70%以下，严禁在雨、雪、风天气中施工。
(3)高空作业应搭好平台，在施工部位上方搭建好帐篷，防止灰尘侵入。
003---电力电缆头制作作业指导书电力电缆头制作安装1目的1.1为了规范河北保定曲阳光伏电站一期工程电缆头制作工艺，确保电力电缆施工质量、安全投运。
2适用范围与编制依据依据全厂电缆施工总的要求并适用于河北曲阳光伏电站一期工程高、中、低压动力电缆头制作安装。
3施工准备3.1材料配备高压电缆终端头或中间接头的热收缩材料，J20自粘带，相色带等。
3.2工具配备：喷灯、压钳，断线钳，手工锯，剥削刀。
4作业条件4.1对环境及气候的要求4.1.1当在室外制作 6kV高压电缆终端或中间接头时，其空气相对湿度宜为70%及以下，当湿度大时，可提高环境温度或加热电缆，也可搭设临时工棚。
严禁在雾或雨中施工。
4.2在室内施工现场应备有消防器材。
室内或沟道中施工应有临时照明电源。
4.3其他要求4.3.1所用电缆头材料型式、规格应与电缆类型和环境要求一致。
4.3.2所用材料、部件应符合产品技术要求。
主要性能应符合现行的规定。
4.3.3电缆绝缘状态良好、无受潮，电气性能试验已完成，并符合标准。
5作业方法及计量要求5.1高压动力电缆头的制作5.1.1首先将电缆留够备用长度，并用电缆卡将电缆整理绑扎好，保证横平竖直，有足够的弯曲半径。
5.1.2根据设备情况按所需尺寸下料，剥外护套。
5.1.3在距外护套50mm处用扎线将钢带紧紧扎牢，剥除其余钢带。
5.1.4保留距外护层20mm处的内护层，其余剥去，并除去填充物。
5.1.5在距内护层断口30mm处剥去屏蔽层，并用软铜线在每相的铜屏蔽层上缠绕两圈，用焊锡焊牢，然后将三根软铜线合并后与钢带焊牢并由下部引出，供接地用。
5.1.6在屏蔽层再留20mm半导电层，其余剥除。
剥半导电层时应注意，不能伤及主绝缘层。
5.1.7用细纱布将电缆头打磨光滑，并用酒精清洗干净，套入应力管，搭盖铜屏蔽层20mm，加热固定。
5.1.8在三叉口处包绕填充胶，并缠绕密实充满。
5.1.9套入三指套，并加热固定。
5.1.10剥除每相芯线绝缘长度为线鼻子孔深加10mm，并将线端主绝缘层剥成铅笔头状，压接线端子。
10kV电缆冷缩中间接头制作作业主要包括以下内容：1. 材料准备：根据设计要求，准备冷缩套管、绝缘套管、界面填料、绝缘填料等各种所需材料。
2. 设备准备：准备热风枪、剥线钳、绝缘剥皮剪、绝缘剥线钳、钢丝刷等所需设备。
3. 材料检查：对即将使用的冷缩套管、绝缘套管等材料进行外观检查和尺寸检查，确保其符合要求。
4. 线缆准备：用绝缘剥皮剪和绝缘剥线钳依照设计要求剥去电缆绝缘层，确保裸露的导体长度和裸露电缆长度符合要求。
5. 清洁处理：使用钢丝刷等工具清洁导体表面，确保表面干净无杂质。
6. 接头组装：根据设计要求，将绝缘套管、冷缩套管等材料按顺序套在导体上，并将界面填料和绝缘填料填充至套管内。
7. 加热处理：使用热风枪对接头进行加热，使冷缩套管收缩并与导体、绝缘套管密封稳固。
8. 绝缘性能测试：对制作好的接头进行绝缘电阻测试、介质损耗测试、局部放电测试等，确保接头的绝缘性能符合要求。
9. 记录报告：对接头制作过程中的各项参数和测试结果进行记录和整理，形成接头制作作业报告。
以上是一般的10kV电缆冷缩中间接头制作作业标准，具体标准还需根据项目和用户要求进行调整和制定。
10kV电缆冷缩中间接头制作作业（二）1、确认电缆。
2、摇测电缆绝缘及放电。
3、锯开需要作接头处电缆并搭接(新电缆接续时，绝缘电阻测试合格后可直接搭接)。
4、开剥电缆。
为防止钢铠松散，割除外护层时在端部留出200mm 的外护层。
断口平整，入刀力度合适。
使用专门工具进行打磨。
5、包绕半导电胶带。
用砂纸打磨掉残留在主绝缘上的半导体时只能用不导电的氧化铝砂纸进行主绝缘打磨。
6、安装冷缩接头主体。
冷缩接头必须安置于剥削长度较长的一端电缆。
压接管时不要压接接管中心。
按要求只能用混合剂，不能用硅脂。
7、安装铜编织网。
注意检查恒力弹簧固定是否牢固。
检查半导电胶带包覆是否完全、紧密。
8、包绕防水带。
防水带包覆应完全、紧密。
9、安装铠装接地线及编织线，注意检查恒力弹簧固定是否牢固。
编号：Q/TCN SGDL-S-2006 0.4kV电缆线路户内热收缩型终端头制作作业指导书
编制：年月日
审核：年月日
批准：年月日
作业负责：
作业日期年月日时至年月日时
天津市顺恒电力安装有限公司
1范围
本作业指导书适用于天津市电力公司电力电缆电缆工程0.4KV电缆户内热收缩型接头制作作业。
2引用文件
GB 50168—1992 电气装置安装工程电缆线路施工及验收规范
GB 50127-1994 电力工程电缆设计规范
（79）电生字第53号电力电缆运行规程
DL 408-1991 《电业安全工作规程》（发电厂和变电所部分）
DL 409-1991 《电业安全工作规程》（电力线路部分）
津电配【2000】1号电力电缆安装工艺规范
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1开工
4.2作业内容及标准
4.3竣工
5验收总结。
