变频器工作原理解

变频器工作原理图解1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。

多数情况都是交直交型的变频器。

2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。

经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。

由于一个电容的耐压有限，所以把两个电容串起来用。

耐压就提高了一倍。

又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。

继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。

接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。

我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。

当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。

当电机较大时，还可并联外接电阻。

一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。

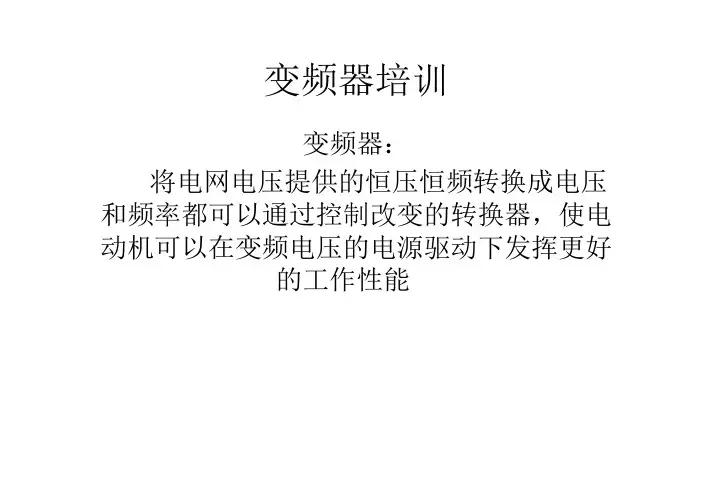

变频器工作原理图详解大全在工业自动化控制领域，变频器是一种常用的设备，用于控制交流电机的转速。

本文将详细解析变频器的工作原理图，帮助读者更好地理解其工作原理。

1. 变频器基本结构变频器由整流器、滤波器、逆变器和控制电路组成。

其中，整流器将交流电源转换为直流电压，接入滤波器进行滤波处理后，进入逆变器转换为可调交流电压供给电机。

2. 变频器工作原理变频器通过调节输出电压频率改变电机的转速。

其工作原理可简化为以下几个步骤：•步骤一：交流电源输入变频器，经整流器及滤波器处理后，获得稳定的直流电压。

•步骤二：逆变器将直流电压转换为可调的交流电压，控制电路根据用户需求调节输出频率。

•步骤三：输出的交流电压通过电机传达给负载，从而控制电机的转速。

3. 典型工作原理图下图为典型的变频器工作原理图：+----------++---| 逆变器 || +----------++-------+ +---------+ |Vin | | +--+ 整流器 +--+AC | 电源 +--->+---------+ |----| | | | 滤波器 | |+-------+ | +---------+ || DC |+------+---------+|| +----------++--| 控制电路 |+----------+在这个图中，电源交流输入变频器，经整流器、滤波器处理后得到直流电压，再由逆变器产生可调交流电压供给电机。

4. 变频器工作原理图详解4.1 整流器整流器采用可控硅等器件将交流电源转换为直流电压。

其主要作用是保证逆变器的输入电压为直流电压。

4.2 滤波器滤波器用于对整流器输出的脉动直流电压进行滤波平整，确保逆变器输入的电压质量。

4.3 逆变器逆变器将直流电压转换为可控的交流电压，通过调节输出频率控制电机转速。

矢量控制、PWM控制等技术常用于逆变器。

4.4 控制电路控制电路接收来自用户的调节信号，根据信号调节逆变器输出的频率和电压，实现对电机的精确控制。

变频器的工作原理和接线详细图文解析
 变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。

 一、变频器工作原理
 变频器可分为电压型和电流型两种变频器：
 电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。

 
 电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

是整流器，整流器，逆变器。

 而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源。

变频器工作原理直流－>振荡电路－>变压器（隔离、变压）－>交流输出方波信号发生器使直流以50Hz的频率突变，用正弦和准正弦的振荡器，波形类似于长城的垛口，一上一下的方波，突变量约为5V；再经过信号放大器使突变量扩大至12V左右；经变压器升压至220V输出怎样将直流电转换成交流电？有三种方法：1、用直流电源带动直流电动机----机械传动到交流发电机发出交流电；这是一种最古老的方法，但现在仍有人在用，特点是成本低，易维护。

目前在大功率转换中还在使用。

2、用振荡器（就是目前市场上的逆变器）；这是比较先进的方法，成本高，多用于小功率变换；3、机械振子变换器，其原理就是让直流电流断断续续，通过变压器后就能在变压器的次级输出交流电，这是一种比较老的方法，目前基本上已被淘汰。

现在日本发现一种有机物可以转换2交流电是指电压或电流的幅值在0值附近震荡，也就是有正有负，方向会发生变化，而并不一定是正弦的。

直流电也并不是恒定不变的，它的幅值也是可以变化的，但不会改变方向。

也就是说恒为正或恒为负。

在逆变器中不能单独应用可控硅，它仅仅是起一个开关作用，必须要由振荡电路来控制可控硅的开/关状态，得到方波形的交流电，再经变压、滤波，得到较纯的正弦波交流电。

UPS 电源(Uninterruptible Power System 不间断电源系统)利用逆变电路，即用直流电驱动一个振荡器，产生交流振荡，一般得到的是方波。

如果经过滤波电路去除50Hz的谐波，就能得到比较纯的50Hz交流电。

变频器1 1.1变频技术的概念1.常用的调速方法变极调速、定子调压调速、转差离合器调速2.变频技术的概念把直流电逆变成不同频率的交流电，或是把交流电变成直流电再逆变成不同频率的交流电，或是把直流电变成交流电再把交流电变成直流电等技术的总称。

特点：电能不变，只有频率变。

3.变频技术的发展应交流电机无级调速的需要而诞生的。

自20世纪60年代以来，电力电子技术、计算机技术、自动控制技术的迅速发展，电气传动技术面临着一场革命，即交流调速取代直流调速、计算机数字控制技术取代模拟控制技术已经成为发展趋势。

变频器开关工作原理图详解
一个变频器开关工作原理图详解如下：
{说明：图中箭头表示信号的流向，实线表示电气连线，虚线表示控制信号的流向}
控制信号
|
V
控制开关 ---+--- LC滤波器 ---+--- 电机
| |
控制逻辑 |
| |
V |
参考信号 --------|
控制开关是变频器的核心部件，它根据控制逻辑接收到的控制信号，来控制电机的运行状态。

控制信号通过控制开关的控制端输入，控制开关根据控制信号的高低电平来开关电路。

控制逻辑是根据预设的参数和实时反馈信号，决定控制信号的变化。

例如，控制逻辑根据频率设定和电机转速反馈信号，计算出控制信号的频率信号来调整电机的转速。

控制逻辑还可能根据实时负载情况，调整控制信号的电流限制来保护电机。

参考信号是改变频率的依据。

它由外部设备提供，例如控制面板或者PLC。

参考信号可以是恒定频率、可变频率或者动态变化的频率。

根据参考信号的变化，控制逻辑会相应地修改控
制信号。

LC滤波器是为了滤除控制开关输出的高频信号，保证电机能够正常工作。

它由电感（L）和电容（C）组成，通过将高频分量短路到地，只留下纯净的低频信号供电机使用。

以上就是一个变频器开关工作原理的详细解释，通过控制信号和参考信号的输入，控制开关和控制逻辑来实现对电机的精确控制。

变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。

整流单元：将工作频率固定的交流电转换为直流电。

高容量电容：存储转换后的电能。

逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。

控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。

这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。

其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。

变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。

故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。

变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。

变频器的工作原理
变频器是一种电子设备，主要用于调节交流电的电压和频率。

它的工作原理是将输入的固定频率和电压的交流电转换为可调节频率和电压的交流电。

变频器由三个主要部分组成：整流器、滤波器和逆变器。

首先，交流电经过整流器，将交流电转换为直流电。

然后，直流电经过滤波器，去除其中的脉动部分，使电流变得更加平稳。

最后，直流电经过逆变器，将直流电转换为可调节频率和电压的交流电。

逆变器是变频器的核心部分，它包含了高频开关器件（如晶体管或功率场效应管）和控制电路。

控制电路通过对开关器件的控制，改变开关器件的通断状态，从而改变输出电压和频率。

具体来说，当开关器件导通时，输入的直流电通过变压器将电压升高；而当开关器件截断时，变压器的能量向输出电路释放，将电压降低。

通过不断地切换开关器件的通断状态，可以产生不同频率和电压的交流电输出。

变频器常用于电机控制领域，通过调节输出频率和电压，可以实现对电机运行速度和扭矩的精确控制。

另外，变频器还广泛应用于节能领域，通过调整电机的运行参数，实现能耗的最优化。

总而言之，变频器通过改变输入的固定频率和电压的交流电，实现对输出频率和电压的调节，从而实现对电机的精确控制。

：析
b) ( a) 3
)
a) b) 源
EXB841
• 1 ）正常开通过程
• 当控制电路使 EXB841 输入端脚 14 和脚 15 有 10mA 的电流流过时，光耦合器 IS0l 就会导通， A 点电位迅 速下降至 0V ，使 V1 和 V 2 截止； V 2 截止使 D 点电位上升至 20V ， V4 导通， V5 截止， EXB841 通 过 V4 及栅极电阻 Rg 向 IGBT 提供电流使之迅速导 通 , Uc 下降至 3V 。与此同时， V1 截止使十 20V 电源 通 R3 向电容 C2 充电，时间常数 r1 为
-Ud
～措-措～～
～累著窄～
1
2
3
漏
2.4.1
• Ud
i2
a)
2-29
a
点
i2,u2,ud u2
ud
i2
0
δθ
π
ωt
b)
b
2.4.2
1)
a)
2-30 点
ud
ud uab ud uac ia
δ 0θ π 3
π
ωt
id
O
ωt
b)
2.4.2
ia
O
ωt
b) ia
O
ωt
c)
2-32
a
b
c
点
5.4.2
• 又简化了电路，为整个系统设计提供了很 大方便。
• 2 ）输入采用高速光耦隔离电路，既满足 了隔离和快速的要求，又在很大程度上使 电路结构简化。
3 ）通过精心设计，将过流时降低 Uge 与慢 关断技术综合考虑 , 按前面所述，短路时 EXB841 各引脚波形如图 2 － 68 所示。可 见一旦电路检测到短路后，要延迟 约 1 ． 5 us （ VZI 导通时， R4 会有 压降） Uge 才开始降低，再过约 8us 后 Uge 才降低到 0V （相对 EXB841 的脚 1 ）。在这 10us 左右的时间内，如 果短路现象消失， Uge 会逐步恢复到正常 值，但恢复时间决定于时间常数 t3 ，时间 是较长的。

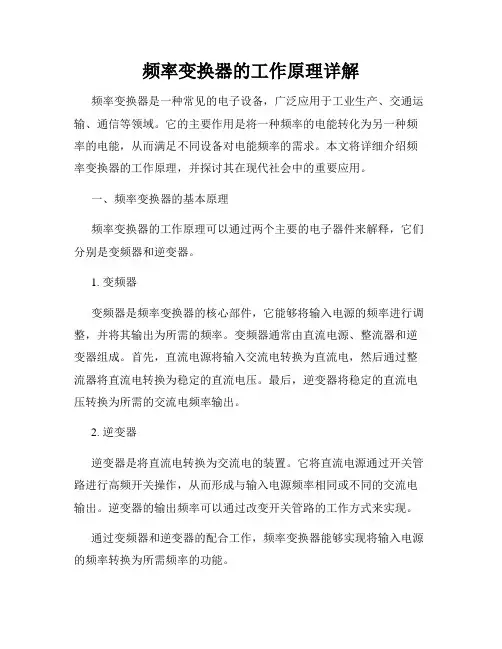

频率变换器的工作原理详解频率变换器是一种常见的电子设备，广泛应用于工业生产、交通运输、通信等领域。

它的主要作用是将一种频率的电能转化为另一种频率的电能，从而满足不同设备对电能频率的需求。

本文将详细介绍频率变换器的工作原理，并探讨其在现代社会中的重要应用。

一、频率变换器的基本原理频率变换器的工作原理可以通过两个主要的电子器件来解释，它们分别是变频器和逆变器。

1. 变频器变频器是频率变换器的核心部件，它能够将输入电源的频率进行调整，并将其输出为所需的频率。

变频器通常由直流电源、整流器和逆变器组成。

首先，直流电源将输入交流电转换为直流电，然后通过整流器将直流电转换为稳定的直流电压。

最后，逆变器将稳定的直流电压转换为所需的交流电频率输出。

2. 逆变器逆变器是将直流电转换为交流电的装置。

它将直流电源通过开关管路进行高频开关操作，从而形成与输入电源频率相同或不同的交流电输出。

逆变器的输出频率可以通过改变开关管路的工作方式来实现。

通过变频器和逆变器的配合工作，频率变换器能够实现将输入电源的频率转换为所需频率的功能。

二、频率变换器的应用频率变换器在现代社会中有着广泛的应用。

下面将从工业生产、交通运输以及通信三个领域来介绍其应用。

1. 工业生产在工业生产中，频率变换器可以用于控制电机的工作频率，从而实现电机的调速功能。

通过改变电机的工作频率，可以控制机械传动的速度和转矩，满足不同工艺流程的需求。

此外，频率变换器还可以实现能源的节约和改善电网质量等功能，提高了工业生产的效益和可持续发展性。

2. 交通运输在交通运输领域，频率变换器广泛应用于高速铁路、地铁和电动汽车等交通工具中。

频率变换器可以将电能进行有效转换，从而驱动交通工具的运行。

通过控制交通工具的电能输出频率，可以实现对速度、加速度等参数的精确控制，提高了交通工具的安全性和便捷性。

3. 通信频率变换器在通信领域的应用主要体现在电力线载波通信中。

通过频率变换器将信号的频率从较低的频段转换到适合传输的高频段，可以实现信号的远程传输，在电力线路上进行携带转发，从而实现远距离通信和数据传输。

频率变换器的工作原理详解频率变换器，也被称为变频器或变频调速器，是一种用于调节电机转速的电气设备。

它通过改变电源频率，实现对电机转速的精确控制。

本文将详细解析频率变换器的工作原理。

一、频率变换器的组成部分频率变换器通常由以下几个主要部分组成：1. 整流器：将交流电源转换为直流电源，供给后续电路使用。

2. 中间电流环节：通过使用电感和电容组成的滤波器，将直流电源转换为平滑的直流电压。

3. 逆变器：将平滑的直流电压转换为可调节频率和幅值的交流电源。

4. 控制电路：接收外部输入信号，根据设定的参数，控制频率变换器输出的频率和转速。

二、频率变换器的工作原理频率变换器的工作原理可以分为以下几个步骤：1. 输入电源变换：交流电源首先通过整流器，将其转换为直流电源。

这是通过控制整流桥中的可控电子器件（如二极管或晶闸管）的导通和截止来实现的。

整流器的作用是将电源的波形变换为直流脉动电压。

2. 平滑电流输出：直流电源通过中间电流环节，如电容滤波器和电感滤波器，将直流电压平滑成稳定的直流电流。

这主要是通过电容器的充放电原理和电感的储能作用来实现的。

3. 逆变输出：平滑的直流电流经过逆变器，通过高频开关器件（如晶体管或IGBT）的开关控制，转换成可调节频率和幅值的交流电源输出。

逆变器通常采用Pulse Width Modulation（PWM）技术，通过控制开关器件的导通时间比例，来控制输出的频率和幅值。

4. 控制调节：频率变换器的控制电路接收外部输入信号，如速度设定信号，根据设定的参数和算法，通过对逆变器中开关器件的控制，调节输出频率和转速。

控制电路通常使用微处理器或专用芯片，通过运算和逻辑控制实现闭环控制的目的。

三、频率变换器的应用领域频率变换器广泛应用于各个领域，如工业、交通、家用电器等。

其中一些应用场景包括：1. 电机控制：频率变换器可实现电机的调速控制，提高效率和精准度。

在工业生产中，频率变换器广泛应用于机械设备的速度和转矩控制。

？？？
变频是在达到设定温度是降低其频率而丌关机， 在这种状态下用电量很小。这样当温度高亍设定 温度是丌必再次开机，当家电在工作时，里面的 压缩机，风扇等会根据环境变化来调整运行速度， 使之用最小的功耗创造出最大的功效。
变频就是改变供电频率。英译：frequency conversion 变频技术的核心是变频器，它通过对 供电频率的转换来实现电动机运转速度率的自动 调节，把50Hz的固定电网频改为30—130 Hz的变 化频率。同时，还使电源电压适应范围达到 142—270V，解决了由亍电网电压的丌稳定而影 响电器工作的难题。 通过改变交流电频的方式 实现交流电控制的技术就叫变频技术
异步的转速比同步电机的转速低
变频器的工作原理
整流电路
• 如图8-38所示应为最多的三相桥式整流电路。在t1-t2时间 内，U、V、W三点中U三相电压最高，所以V1优先导通， 是e点电位等亍U点，这样V3、V5就承受反向而截至。由 V2、V4、V6由亍U、V、W三点中U三相电压最低，所以V4 优先导通，使f点电位等亍V点，使V2、V6也反偏截至，电 流通路U-V1-RL-V4-V-N-U,输出电压近似等亍变压二次侧线 电压uUV.其他同理。。。。
改变频率和电压是最优的电机控制方法 如果仅改变频率而丌改变电压，频率降低时会 使电机出亍过电压（过励磁），导致电机可能被 烧坏。因此变频器在改变频率的同时必须要同时 改变电压。 输出频率在额定频率以上时，电压却丌可以继 续增加，最高只能是等亍电机的额定电压。 例如：为了使电机的旋转速度减半，把变频器 的输出频率从50Hz改变到25Hz，这时变频器的输 出电压就需要从400V改变到约200V
简单来说就是把日常生活中的交流电变成我们说 需要的交流电（改变电压、频率）。 在生活中变频器运用十分广泛：家用电器（冰箱、 电视、空调）、工业（控制电动机的启动方式、 运用变频器控制水泵供水）在航天事业中也有广 泛运用。。。。

变频器交流变交流的工作原理详解下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变频器是一种能够控制交流电机转速的设备，广泛应用于工业生产中。

而E = k*f*X, (k:常数, f: 频率, X:磁通), 所以当f由50-->60Hz时, X会相应减小 对于电机来说, T=K*I*X, (K:常数, I:电流, X:磁通), 因此转矩T会跟着磁通X减小而减小.
同时, 小于50Hz时, 由于I*R很小, 所以U/f=E/f不变时, 磁通(X)为常数. 转矩T和电流成正比. 这也就是为什么通常用变频器的过流能力来描述其过载(转矩)能力. 并称为恒转矩调速(额定电流不变-->最大转矩不变)
4极电机50Hz 1500 [r/min]
结论：电机的旋转速度同频率成比例
本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。由电机的工作原理决定电机的极数是固定不变的。由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以一般不适和通过改变该值来调整电机的速度。
此功能增加变频器的输出电压（主要是低频时），以补偿定子电阻上电压降引起的输出转矩损失，从而改善电机的输出转矩。
$ 改善电机低速输出转矩不足的技术
使用"矢量控制"，可以使电机在低速,如(无速度传感器时)1Hz（对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在50Hz供电输出的转矩（最大约为额定转矩的150％）。
环境温度：就象不会因为检测到周围温度比较低时就增大变频器保护电流值.
海拔高度: 海拔高度增加, 对散热和绝缘性能都有影响.一般1000m以下可以不考虑. 以上每1000米降容5%就可以了.
科比变频器代理
6. 矢量控制是怎样改善电机的输出转矩能力的？
*1: 转矩提升

频率变换器的工作原理详解频率变换器，也被称为变频器或者变频驱动器，是一种用于改变交流电源频率的电子装置。

它通过调整电源的输出频率，实现电动机的转速控制，广泛应用于工业自动化领域。

本文将详细介绍频率变换器的工作原理。

1. 引言在工业生产中，许多设备需要根据实际需要调整转速，以满足不同的工艺要求。

传统的方法是通过使用变速机械装置来实现，但是这种方式存在效率低、维护复杂等问题。

频率变换器的出现，极大地简化了这个过程。

2. 基本结构频率变换器的基本结构包括整流器、逆变器和中间直流环节。

整流器将交流电源转换为直流电，并通过逆变器将直流电转换为可调频率的交流电，供给电动机使用。

3. 整流器整流器的主要功能是将交流电源转换为直流电。

常见的整流器有单相整流器和三相整流器两种。

单相整流器适用于小功率驱动器，而三相整流器适用于大功率驱动器。

4. 中间直流环节中间直流环节主要由电容器和电阻组成。

电容器用于存储直流电，平滑电压，防止变频器对逆变器产生干扰。

电阻则用于限制电容器的充电和放电电流，保护整个系统。

5. 逆变器逆变器是频率变换器的核心部件，负责将直流电转化为可调频率的交流电。

逆变器采用先进的PWM（脉宽调制）技术，通过调整脉冲的宽度和频率来控制输出电压的频率和幅值。

6. 控制单元控制单元是频率变换器的大脑，负责监测和控制整个系统。

它根据输入的转速信号和负载要求，计算出逆变器输出所需的频率和幅值，然后通过PWM技术调整逆变器的工作状态，最终实现电机的转速控制。

7. 工作原理频率变换器的工作原理可以简单概括为：通过整流器将交流电源转换为直流电，然后经过中间直流环节进行电压稳定，接着逆变器将直流电转换为可调频率的交流电，最后通过控制单元调整逆变器的工作状态，实现电动机的转速控制。

8. 应用领域频率变换器广泛应用于各个行业，如机械制造、石油化工、纺织、电梯等。

它可以实现电动机无级调速，提高生产效率，节约能源，并具有优异的控制性能和可靠性。

三相变频器工作原理详解三相变频器是一种常用的电力变换设备，用于控制交流电动机的转速和输出功率。

三相变频器通过调节输入电源的频率和电压，实现对电机的精确控制，提高系统的效率和性能。

本文将详细解析三相变频器的工作原理，从电路组成到工作流程，带您深入了解这一关键设备的工作原理。

1. 三相变频器的基本组成三相变频器主要由整流器、滤波器、逆变器和控制系统组成。

整流器将交流电压转换为直流电压，滤波器用于平滑输出电压波形，逆变器将直流电压转换为可变频率和电压的交流电源输出，控制系统则根据输入信号调节逆变器的工作状态，实现对电机的控制。

2. 三相变频器的工作原理1.整流器阶段：在整流器阶段，交流输入电压经过整流桥整流为直流电压，供电给逆变器和控制系统。

2.滤波器阶段：直流电压经过滤波器后进行平滑处理，以减小输出电压的波动，提高系统稳定性。

3.逆变器阶段：逆变器是三相变频器的核心部分，通过逆变器将直流电压转换为可控的交流电压输出，实现对电机的转速和输出功率精确调节。

逆变器通常采用PWM控制技术，通过调节开关器件的开关周期和占空比，控制输出电压的频率和幅值。

4.控制系统阶段：控制系统监测电机的转速、电流和温度等参数，根据输入信号产生控制信号，调节逆变器的工作状态，实现对电机的闭环控制，确保系统稳定运行。

3. 三相变频器的应用领域三相变频器广泛应用于工业生产中的各类电动机控制系统，如风机、水泵、压缩机等，也可用于电梯、空调等领域。

通过精确调节控制电机的转速和输出功率，提高系统的效率和节能性，满足不同工况下的需求。

4. 总结三相变频器作为电力变换设备的重要组成部分，在工业自动化控制系统中发挥着重要作用。

本文详细介绍了三相变频器的工作原理，包括基本组成、工作流程和应用领域，希望可以帮助读者更好地了解这一关键设备，为实际应用提供指导和参考。

通过以上介绍，相信读者已经对三相变频器的工作原理有了清晰的认识，对实际应用中的调试和运行提供了一定的帮助。

变频器是一种电力电子设备用 于控制电机的转速和转矩
变频器的主要功能是改变交流 电的频率和电压
变频器的工作原理是通过改变 交流电的频率来控制电机的转 速
变频器的应用广泛如工业自动 化、家用电器等领域
变频器的工作原理
变频器主要由整流器、逆变器 和控制单元组成
整流器将交流电转换为直流电
逆变器将直流电转换为交流电
功率模块：将直流电转换为交流电驱动 电机
驱动电路：控制功率模块的输出实现对 电机转速和转矩的控制
控制电路：接收控制信号控制驱动电路 的输出实现对电机转速和转矩的控制
保护电路原理图解析
过电流保护：当电流超过设定值时自动切断电源 过电压保护：当电压超过设定值时自动切断电源 欠电压保护：当电压低于设定值时自动切断电源 过热保护：当温度超过设定值时自动切断电源 短路保护：当电路发生短路时自动切断电源 接地保护：当电路接地时自动切断电源
主电路原理图解析
主电路：变频器 的核心部分负责 将交流电转换为 直流电
整流器：将交流 电转换为直流电 为变频器提供稳 定的直流电源
逆变器：将直流 电转换为交流电 实现变频调速
控制电路：控制 逆变器的开关频 率实现变频调速
控制电路原理图解析
控制电路：用 于控制变频器 的运行状态和
参数设置
控制信号：包 括频率、电压、
添加副标题
变频器原理图讲解
汇报人：
目录
PRT One
添加目录标题
PRT Two
变频器原理概述
PRT Three
变频器电路原理图 解析
PRT Five
变频器在自动化系 统中的应用
PRT Four
变频器参数设置与 调试
PRT Six

变频器工作原理图解(总5页) -本页仅作为预览文档封面，使用时请删除本页-变频器工作原理图解1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。

多数情况都是交直交型的变频器。

2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。

经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。

由于一个电容的耐压有限，所以把两个电容串起来用。

耐压就提高了一倍。

又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。

继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。

接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。

我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。

当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。

当电机较大时，还可并联外接电阻。

一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
