钢制）和旋转鼓式格栅。
图2-6 曲面格栅
格栅的效率：取决于栅条的间距，细格栅(间距1.5-10mm) 中格栅(间距10-40mm) 粗格栅(间距50-100mm)。
栅条的结构形式： (图)
污染物的清除：人工清除和机械清除。
污水处理厂多采用机械自动清除式格栅。
格栅的设计计算：书P15-17
二、筛网（孔径小于10mm）
第二章
污水的物理处理
废水预处理:
属纯物理性质或机械性质的，其目的在于去除那些在性质上或大小上不利于后续处理工程的物质。
使处去主用理除要要方对设求法象备：: 格栅和筛网。不筛去论除滤何废截种水留废中水粗，大在的送悬入浮水物泵和和杂主物体，
构以筑保物护重之后力前续分，处离均理（自需设然设施沉置。降、格自栅然以上浮拦和截气较浮等大）杂物,离设心置分筛离网以截留较细悬浮物.
第二节调节池
一、调节池的作用
为了使管渠和构筑物正常工作，不受废水高峰流量或浓度变化的影响，需在废水处理设施之前设置调节池。
主要作用(2个) ： ①调节水量； ②均和水质；
第三节调节池
调节池其它作用： ①调整pH值； ②降低水温； ③临时贮存事故排水。 ④生物预处理（如预曝气）
第三节调节池
图2-8 振动筛网示意图
（三）水力筛网（靠水力作用旋转）
导水叶片
图2-9 水力筛网构造示意图
三、微滤机
微滤机是截留细小悬浮物的筛网装置。微滤机是一个鼓状的金属框架，上面覆盖有不锈钢丝编织成的支撑网和工作网。
1—旋转鼓筒 2—水池 3—水槽 5—冲洗滤网的设备 6—集渣斗 7—排渣管
四、栅渣的处理
废水进行混合，使流出水质比较均匀。（一）水质调节的基本方法

污水处理的基本方法(共66张PPT)

状、水泥沉界斗速面中是。及变二浓化次缩的沉池。淀中化池污学与泥絮污的凝泥浓沉浓缩淀缩过属池程中存发在于这生压种。缩类沉型淀。。
〔二〕沉砂池
1.沉砂池一般位于泵站之前或初沉池之前，用以别离水中较大的无机颗粒，如砂子、煤渣等。以使水泵、管道免受磨损和阻塞；减轻沉淀池的无机负荷；改善污泥的流动性，以便于排放、输运。
2-2
表2-1格栅的分类
格栅分类特征按格栅间距分
按清渣方式分
格栅名称粗格栅细格密格栅人工清渣格栅机械清渣格栅
说明栅条间隙 > 40mm 栅条间隙l0~30mm 栅条间隙 < 10mm 主要是粗格栅机械清渣
GL型格栅除污机
上海石洞口污水处理厂

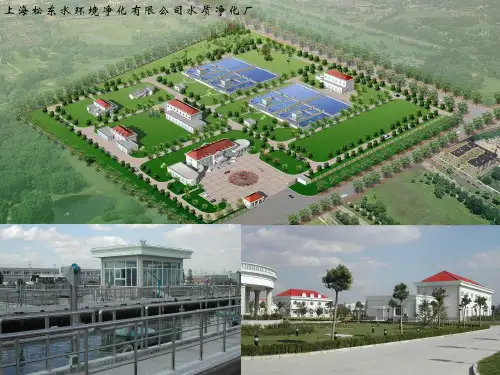

上海嘉定水质净化厂曝气沉砂池前细格栅
粗滤、微滤等过滤因污染物都被截留在过滤介质的外表，所以又称外表过滤(surface filtration)；而粒状材料过滤时，污染物可以深入到过滤介质的内部，所以又称深床过滤 (depth filtration)或滤层过滤。
外表过滤的机理比较简单，它是在各类动力条件下，通过过滤介质(栅、网、膜)孔隙对悬浮固体的阻截作用而形成固液别离。深床过滤去除悬浮固体的机理比较复杂，它涉及到随水流流动的固体颗粒如何脱离水流流线而与滤料外表接触，即迁移机理；以及粘附机理。
化学絮凝沉淀属于这种类型。外表过滤的机理比较简单，它是在各类动力条件下，通过过滤介质(栅、网、膜)孔隙对悬浮固体的阻截作用而形成固液别离。
筛网按网眼尺寸分为粗筛网络〔≥1mm〕、中筛网〔二、污水的重力别离处理
一些附着不牢的被截留物质在水流作用下，随水流到下一层滤料中去。
池中央进水1，池~四0周出.0水 5mm〕和微筛网〔≤0.05mm〕，城市污水处理中，常采用粗、中筛网。

2-污水的物理处理解析

即截留污染物。
废水
滤料
过滤水
（2）反冲洗
到一定程度时过滤不能进行，需要进行反洗。反洗是通过上升水流的
反洗废水
作用使滤料呈悬浮状态，滤料间的孔隙变大，污
染物随水流带走，反洗完成后再进行过滤。所
以过滤过程是间断进行
的。
即把污染物从滤料层中冲走，使之恢复过滤能反洗水入口力。
滤料
返回目录
u s u 0e
Χ—沉降污泥浓度 α—与污泥性质有关的系数 u0—最大沉降（临界沉降速度）
4.压缩沉淀
高浓度悬浮颗粒的沉降过程中，由于悬浮颗粒浓度很高，颗粒相互之间已挤集成团块结构，互相支撑，下层颗粒间的水在上层颗粒的重力作用下被挤出，使污泥得到浓缩（二沉池污泥斗中的浓缩过程以及浓缩池中污泥的浓缩过程存在压缩沉淀）。
沉速us＜ u0的颗粒，其是否能沉降由其进入沉淀区时在AB断面上的位置所定，例如从靠近水面A进入的us＜ u0的颗粒，则不能沉降随水流进入流出区，如红线1所示。同样的颗粒若处在靠近池底的位置及h高度以下进入，则能被去除，如红线2所示。这说明对于沉速us＜ u0的颗粒，有一部分会沉到池底被去除。
纸浆等。设备：格栅、筛网和微滤机。 (2)微孔过滤采用成型滤材，如滤布、滤片、烧结滤管、蜂房滤
芯等，也可在过滤介质上预先涂上一层助滤剂 (如硅藻土)形成孔隙细小的滤饼，去除物：粒径细微的颗粒。定型的商品设备很多。
(3)膜过滤
过滤介质：特别的半透膜，在一定的推动力(如压力、电场力等)下进行过滤，
四、过滤
定义：过滤是使含悬浮物的废水流过具有一定孔隙率的过滤介质，水中的悬浮物被截留在介质表面或内部而除去。（细小悬浮颗粒、胶体颗粒）

污水处理的基本方法 ppt课件

筛网
作用
用于废水处理或短小纤维的回收
型式
振动筛网水力筛网
污水处理的基本方法
（二）粒状材料过滤
在水处理过程中，过滤一般是指以石英砂等粒状滤料层截留水中悬浮杂质，从而使水获得澄清的工艺过程，采用的过滤材料一般称滤料。
过滤的作用主要是去除水中的悬浮或胶态杂质，特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等，对BOD5和COD等也有某种程度的去除效果。多用于污水的深度处理，包括中水处理。污水处理工程中的过滤是由过滤池实现的。某些炼油厂，在含油废水经气浮或混凝沉淀后，再通过过滤池做进一步处理。
污水处理的基本方法
污水处理的基本方法
污水治理基本方法
一、污水的物理处理二、污水的化学处理三、污水的生物处理
污水处理的基本方法
污水中的污染物一般以悬浮态、胶体和溶解态三种形态存在。
污水物理处理的对象主要是悬浮态和部分的胶体，因此污水的物理处理一般又称为污水的固液分离处理。
污水的化学处理就是利用化学反应的方法去除水中的污染物，其处理对象主要是无机物质和少数难以降解的有机物质。
过滤池分离悬浮颗粒的过程涉及多种因素，其机理一般分为三类，即迁移机理、附着机理和脱落机理。
污水处理的基本方法
2 . 滤池的分类
(1) 按滤速大小，可分为慢滤池(< 4 m／h)、快滤池(4~10 m／h)和高速滤池(10 ~ 60 m ／h)；
(2) 按水流过滤层的方向，可分为上向流、下向流、双向流、径向流等；
说明栅条间隙 > 40mm 栅条间隙l0~30mm 栅条间隙 < 10mm 主要是粗格栅机械清渣
污水处理的基本方法
GL型格栅除污机

第16章-污水的化学和物理化学处理

污水的物理处理
§16-2 混凝
污水的物理处理
内容
一、概述二、混凝原理三、混凝剂和助凝剂四、影响混凝效果的因素五、混凝设备
污水的物理处理
一、概述
1、化学混凝处理对象
水中胶体粒子和细小悬浮物(粒径分别
为1～l00nm和100～l0000nm)。
污水的物理处理
为什么这些物质需要用混凝法处理？
(1) 成分天然水中含粘土类杂质为主，需要投加的混凝剂的量就少；
污水中含有大量有机物，需要投加的量较多。 (2) 组成除硫、磷化合物以外的其他各种无机金属盐，均能压缩胶体扩散层，促进胶体凝聚。 PO43-、SO32-、高级有机酸，氯、螯合物、水溶性高分子物质和表面活性剂都不利于混凝。
污水的物理处理
(1) 压缩双电层作用
向水中投加电解质——混凝剂，如铁盐或铝盐等。混凝剂提供的大量正离子与原有反离子之间的静电斥力把原有部分反离子挤压到吸附层中，从而使扩散层厚度变小，胶体所带电荷数减少，ζ电位相应降低。因此，胶粒间相互排斥力也减少。
当大量正离子涌入吸附层,以致扩散层完全消失时，ζ电位为零，称为等电状态。等电状态下，胶粒间静电斥力消失，胶粒最易发生聚结。
污水的物理处理
实际上，ζ电位只要降至某一程度而使胶粒间排斥的能量小于胶粒布朗运动的动能时，胶粒就开始产生明显的聚结，这时的ζ 电位称为临界电位。
胶粒因ζ电位降低或消除以致失去稳定性的过程，称为胶粒脱稳。脱稳的胶粒相互聚结，称为凝聚。
污水的物理处理
压缩双电层理论成功解释了胶体的稳定性与凝聚作用。其缺点在于忽视了水中反离子水解形态的专属化学吸附作用，不能解释混凝过程中出现的胶粒改变电性而重新稳定的现象。

工业废水处理知识PPT演示课件

航天推进剂使用《航天推进剂水污染物排放标准》 GB14374-93
磷肥工业《磷肥工业水污染物排放标准》GB15580-95
烧碱、聚氯乙烯工业《烧碱、聚氯乙烯工业水污染物排放标准》GB15581-95
2024/3/9
18
污染物其性质与控制方式分为：
第一类污染物：指总汞、烷基汞、总镉、总铬、六价铬、总砷、总铅、总镍、苯并（）芘、总铍、总银、总放射性和放射性等毒性大、影响长远的有毒物质。
1073 （61.1%）684 （38.9%） 806 （53.8%）693 （46.2%）
1999 1389 692 （49.8%）697 （50.2%）
2000 1445 704.5 （48.8%）740.5（51.2%）
工业3/9
11
我国在60年代开始污染治理，到90年代已经修建了3万多套工业废水处理设施。但未能充分发挥效益。原因：
（1）技术：由于设计和技术原因，导致处理效率低下，也缺少工业废水处理设计规范、严格的设计审核制度和资格审查制度，运行和维修存在困难。
（2）管理：主管部门对工业废水处理设施缺乏了解：企业废水处理设施未纳入企业管理计划；基层环保人员业务能力和管理水平上层次低。
2024/3/9
12
（3）设备方面：环保设备厂技术弱，材料质量不过关，售后服务差，一旦设备损坏就放置。
2024/3/9
4
另外还可以根据处理难易程度和危害性分：
（1）易处理危害性小的废水（2）易生物降解无明显毒性的废
水（3）难生物降解又有毒性的废水。
2024/3/9
5
（二）工业废水造成环境污染的种类：含无毒物质的有机废水和无机废水的污染；含有毒物质的有机废水和无机废水的污染；含有大量不溶性悬浮物废水的污染；含油废水产生的污染；含高浊度和高色度废水产生的污染；酸性和碱性废水产生的污染；含有多种污染物质废水产生的污染；含有氮、磷等工业废水产生的污染。

污水的物理处理 PPT

流状态。
Re udL
•在层流状态下，λ=24/Re，其中
•带入式中，整理得自由颗粒在静水中的运动公式
（亦称斯托克斯定律）：
u 1SLgd2 18
μ是水的动力粘度。
斯托克斯定律
u 1S L gd2 18
由上式可知，颗粒沉降速度u与下述因素有关：
•当ρS大于ρL时，ρS-ρL为正值，颗粒以u下沉； •当ρS与ρL相等时，u=0，颗粒在水中呈悬浮状态，这种颗粒可采用絮凝沉淀或气浮法除去； •ρS小于ρL时，ρS-ρL为负值，颗粒以u上浮，可用浮上法去除； •u与颗粒直径d的平方成正比，因此增加颗粒直径有助于提高沉淀速度（或上浮速度），提高去除效果；
WQm a xW186400 KZ 1000
其中：B1-进水渠道宽度m； α1-进水渠道渐宽部位的展开角度，一般α1=20°； L2-格栅槽与出水渠道连接处的渐窄部位的长度，一般
L2=0.5L1 ； H1-格栅前的渠道深度，m。
式中：
W1-栅渣量，m3/103m3污水；
KZ-生活污水流量总变化系数。
vQ /A 'Q /H b A′-沉淀区过水断面面积，H×b； H-沉淀区的水深, m； b-沉淀区宽度, m。
从沉淀区顶部x点进入的颗粒中，必存在着某一粒径的颗粒，其沉速为u0，到达沉淀区末端时刚好能沉至池底。
设u0为某一指定颗粒的最小沉降速度。
• 当颗粒沉速u1≥u0时，无论这种颗粒处于进口端的什
理想沉淀池的沉淀效率与池的水面面积A有关，与池深H无关，
即与池的体积V无关。
第三节沉砂池
沉砂池的作用
沉砂池的工作原理
沉砂池的几种型式
从污水中去除砂子、煤渣等比重较大的无机颗粒，以免这些杂质影响后续处理构筑物的正常运行。
