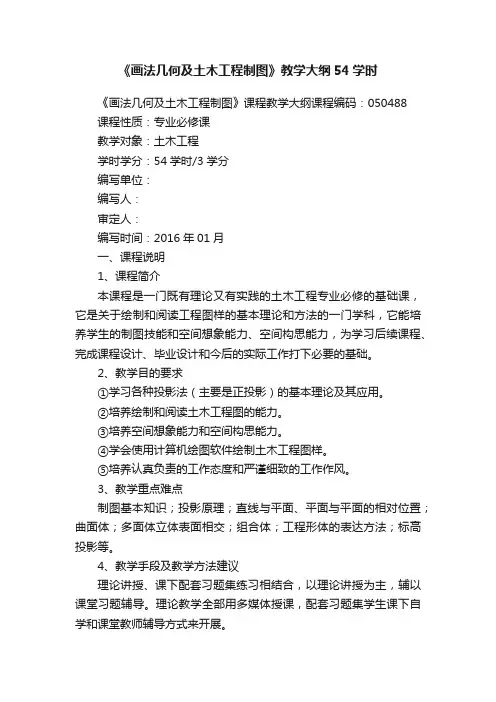

《画法几何及土木工程制图》教学大纲54学时《画法几何及土木工程制图》课程教学大纲课程编码：050488课程性质：专业必修课教学对象：土木工程学时学分：54学时/3学分编写单位：编写人：审定人：编写时间：2016年01月一、课程说明1、课程简介本课程是一门既有理论又有实践的土木工程专业必修的基础课，它是关于绘制和阅读工程图样的基本理论和方法的一门学科，它能培养学生的制图技能和空间想象能力、空间构思能力，为学习后续课程、完成课程设计、毕业设计和今后的实际工作打下必要的基础。

2、教学目的要求①学习各种投影法（主要是正投影）的基本理论及其应用。

②培养绘制和阅读土木工程图的能力。

③培养空间想象能力和空间构思能力。

④学会使用计算机绘图软件绘制土木工程图样。

⑤培养认真负责的工作态度和严谨细致的工作作风。

3、教学重点难点制图基本知识；投影原理；直线与平面、平面与平面的相对位置；曲面体；多面体立体表面相交；组合体；工程形体的表达方法；标高投影等。

4、教学手段及教学方法建议理论讲授、课下配套习题集练习相结合，以理论讲授为主，辅以课堂习题辅导。

理论教学全部用多媒体授课，配套习题集学生课下自学和课堂教师辅导方式来开展。

5、考核方式本课程为考试课。

总评成绩：平时成绩占总成绩的30%，平时成绩包含：出勤、课堂表现，作业成绩；期末测验成绩占总成绩的70%。

6、选用教材宋娃丽，李丽，张丽萍主编，画法几何及土木工程制图，同济大学出版社，2011年12月.宋娃丽，李丽，张丽萍主编，画法几何及土木工程制图习题集，同济大学出版社，2011年12月.7、教学参考书[1] 朱育万主编，画法几何及土木工程制图，高等教育出版社，2010年3月.[2] 齐明超，梅素琴，画法几何及土木工程制图，机械工业出版社，2009年4月.[3] 焦永和，林宏主编，画法几何及工程制图，北京理工大学出版社，2000年1月.8、教学环节及学时安排二、教学内容绪论（1学时）1、教学目标了解画法几何的任务和学习方法；掌握土木工程制图的任务和学习方法；掌握投影的基本概念及其特性；掌握工程常用的几种图示法。

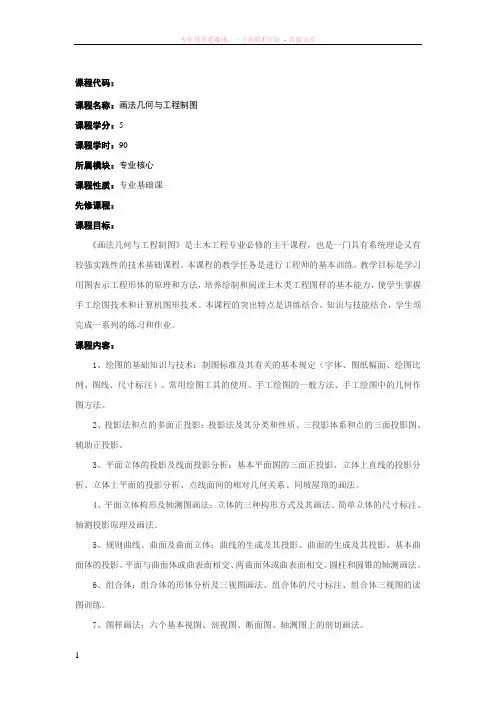

课程代码：课程名称：画法几何与工程制图课程学分：5课程学时：90所属模块：专业核心课程性质：专业基础课先修课程：课程目标：《画法几何与工程制图》是土木工程专业必修的主干课程，也是一门具有系统理论又有较强实践性的技术基础课程。

本课程的教学任务是进行工程师的基本训练，教学目标是学习用图表示工程形体的原理和方法，培养绘制和阅读土木类工程图样的基本能力，使学生掌握手工绘图技术和计算机图形技术。

本课程的突出特点是讲练结合、知识与技能结合，学生须完成一系列的练习和作业。

课程内容：1、绘图的基础知识与技术：制图标准及其有关的基本规定（字体、图纸幅面、绘图比例、图线、尺寸标注）、常用绘图工具的使用、手工绘图的一般方法、手工绘图中的几何作图方法。

2、投影法和点的多面正投影：投影法及其分类和性质、三投影体系和点的三面投影图、辅助正投影。

3、平面立体的投影及线面投影分析：基本平面图的三面正投影、立体上直线的投影分析、立体上平面的投影分析、点线面间的相对几何关系、同坡屋顶的画法。

4、平面立体构形及轴测图画法：立体的三种构形方式及其画法、简单立体的尺寸标注、轴测投影原理及画法。

5、规则曲线、曲面及曲面立体：曲线的生成及其投影、曲面的生成及其投影、基本曲面体的投影、平面与曲面体或曲表面相交、两曲面体或曲表面相交、圆柱和圆锥的轴测画法。

6、组合体：组合体的形体分析及三视图画法、组合体的尺寸标注、组合体三视图的读图训练。

7、图样画法：六个基本视图、剖视图、断面图、轴测图上的剖切画法。

8、标高投影：点、线、平面及曲面的标高投影。

9、钢筋混凝土结构图及钢结构图：钢筋混凝土的基本知识、钢筋混凝土结构的图示方法、钢筋混凝土构件图的阅读、钢结构图。

10、房屋建筑图：房屋建筑总平面图、平面图、立面图、剖面图、详图、结构施工图。

11、桥梁、涵洞、隧道工程图：桥墩图、桥台图、涵洞图、隧道洞口图。

12、水利工程图：水工图的表达方法和阅读。

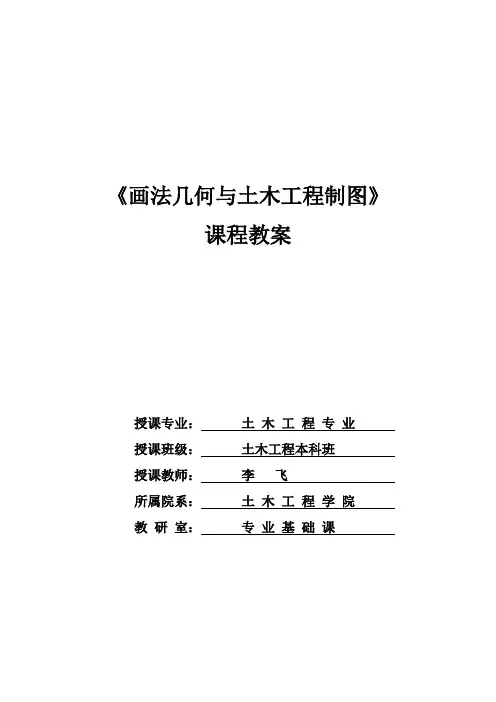

《画法几何与土木工程制图》课程教案授课专业：土木工程专业授课班级：土木工程本科班授课教师：**所属院系：土木工程学院教研室：专业基础课陇东学院课程教案（首页）陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案陇东学院课程教案授课时间第17周星期一第5-7节教学目标：1、了解计算机绘图的发展；2、了解计算机绘图系统；3、了解计算机绘图软件（AutoCAD）的基本操作。

教学要点：1、计算机绘图的发展；2、计算机绘图系统；3、计算机绘图软件（AutoCAD）的基本操作。

教学重点和难点：计算机绘图软件（AutoCAD）的基本操作。

教学手段与方法：软件操作演示教学过程：6 计算机绘图初步一、计算机绘图概述计算机绘图的发展二、计算机绘图系统的软件通常的绘图软件，是由用高级语言编写一些具有各种绘图、编辑功能的程序组成，使用较广的高级语言有BASIC、FORTRAN、C等。

绘图软件包括基本软件、功能软件和应用软件。

1、基本软件基本软件是最基础的软件，它主要进行绘图信息的加工、控制和处理，并实现对绘图设备的驱动。

2、功能软件功能软件是在基本软件的基础上设计的，具有某种特定绘图功能，能对图形进行编辑加工等操作的软件。

功能软件可满足各种用户的需求，适用面广，通用性强，故又称为通用软件。

3、应用软件应用软件是用户利用基本软件和功能软件的成果，根据专业或产品的需要，自行设计的软件。

这类软件针对性强，如土建设计中应用较广的PKPM系统软件等。

三、交互式计算机绘图软件（AutoCAD）介绍AutoCAD（Auto Computer Aided Design）是美国Autodesk公司首次于1982年生产的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设陇东学院课程教案陇东学院课程教案陇东学院课程教案。

土木类《画法几何与工程制图》课程教学大纲Descriptive Geometry and Engineering Drawing课程编号：适用专业：土木、路桥、给排水、建筑设备、土地资源管理等专业学时数：72-80学时（含上机14~20学时）学分数： 5～6分散实验学时：36～40学时（约为总学时的一半）执笔者：罗康贤，左宗义编写日期：2004年3月一、课程的性质和目的：1、本课程的性质：《画法几何与工程制图》研究绘制和阅读工程图样以及解决空间几何问题的理论和方法。

所谓工程图样，是工程与产品信息的载体，是工程界表达、交流的语言。

本课程理论严谨，实践性强，与工程实践有密切的联系，对培养学生掌握科学思维方法，增强工程意识和锻炼独立工作能力有重要作用，是普通高等院校本科土木类或近土木类专业必修的技术基础课程。

2、本课程的目的：1、培养使用投影的方法用二维平面图形表达三维空间形状的能力。

2、培养对空间形体的形象思维能力。

3、培养创造性构型设计能力。

4、培养仪器绘制、徒手绘画和阅读专业图样的能力。

5、培养贯彻、执行国家标准的意识。

6、培养使用绘图软件绘制与本专业相关的工程图样的能力。

此外，在教学过程中还要注重培养学生的自学能力、科学作风，分析问题和解决问题能力以及创新意识，提高学生的全面素质。

二、课程教学内容：本课程的内容结构分为三部分：工程图学基础（包括投影理论等画法几何部分）、工程制图（主要包括表达方法和专业工程图样的绘制与阅读）与计算机绘图，后两部分因专业类别不同而稍有不同侧重。

（一）第一部分：工程图学基础（44～54学时）第一章制图基本知识和技能（2～4学时）本章基本要求：1、了解现行国家标准《技术制图》和《建筑制图》中有关基本规定。

2、掌握手工绘图工具及其使用方法。

3、掌握几何图形的画法。

4、掌握平面图形的尺寸分析及画法。

本章知识点为：国标的基本规定第二章投影的基本知识（6～8学时）本章基本要求：1、了解投影法的基本概念、投影法的分类。

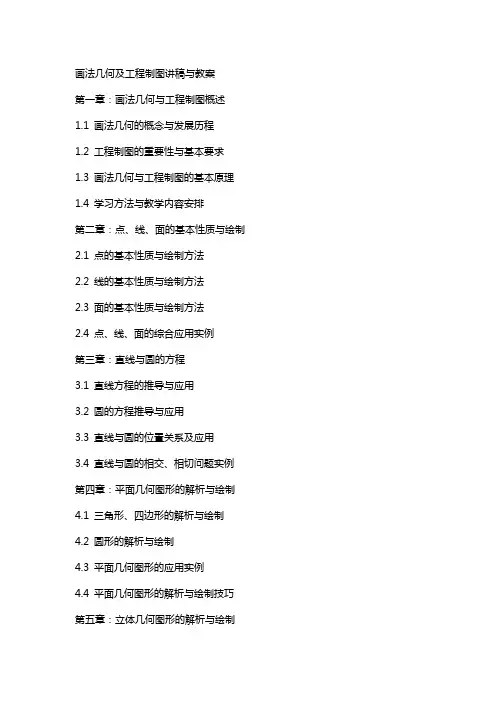

画法几何及工程制图讲稿与教案第一章：画法几何与工程制图概述1.1 画法几何的概念与发展历程1.2 工程制图的重要性与基本要求1.3 画法几何与工程制图的基本原理1.4 学习方法与教学内容安排第二章：点、线、面的基本性质与绘制2.1 点的基本性质与绘制方法2.2 线的基本性质与绘制方法2.3 面的基本性质与绘制方法2.4 点、线、面的综合应用实例第三章：直线与圆的方程3.1 直线方程的推导与应用3.2 圆的方程推导与应用3.3 直线与圆的位置关系及应用3.4 直线与圆的相交、相切问题实例第四章：平面几何图形的解析与绘制4.1 三角形、四边形的解析与绘制4.2 圆形的解析与绘制4.3 平面几何图形的应用实例4.4 平面几何图形的解析与绘制技巧第五章：立体几何图形的解析与绘制5.1 立方体及其表面图形的解析与绘制5.2 球体、圆柱体、圆锥体的解析与绘制5.3 立体几何图形的投影变换5.4 立体几何图形的应用实例第六章：组合体的解析与绘制6.1 组合体的概念与分类6.2 组合体的视图与绘制方法6.3 组合体的尺寸标注与阅读6.4 组合体的应用实例与练习第七章：机件的表达方法7.1 视图的表达与绘制7.2 剖视图与断面图的绘制7.3 斜视图与局部视图的应用7.4 机件表达方法的实践案例第八章：标准件与常用件的绘制8.1 螺纹件的绘制方法8.2 齿轮的绘制方法8.3 键、销、轴承等常用件的绘制8.4 标准件与常用件的综合应用实例第九章：图样的编制与标准9.1 图纸的格式与规格9.2 图样的标注方法与规则9.3 标准尺寸及其应用9.4 图样编制的实践案例与分析第十章：工程制图的软件应用10.1 AutoCAD软件的基本操作10.2 利用AutoCAD绘制简单图形10.3 常见工程图形的AutoCAD绘制技巧10.4 工程制图软件的实践案例与练习第十一章：建筑图形的解析与绘制11.1 建筑平面图的解析与绘制11.2 建筑立面图的解析与绘制11.3 建筑剖面图的解析与绘制11.4 建筑图形应用实例与练习第十二章：水利工程图的解析与绘制12.1 水利工程平面图的解析与绘制12.2 水利工程立面图与剖面图的解析与绘制12.3 水利工程图的尺寸标注与阅读12.4 水利工程图的应用实例与练习第十三章：电气工程图的解析与绘制13.1 电气工程图的基本构成与类型13.2 电气元件的表示方法与绘制13.3 电气线路图的解析与绘制13.4 电气工程图的应用实例与练习第十四章：机械零件图的解析与绘制14.1 机械零件图的概述与内容14.2 机械零件图的尺寸标注与技术要求14.3 机械零件图的绘制方法与技巧14.4 机械零件图的应用实例与练习第十五章：装配图的解析与绘制15.1 装配图的概念与作用15.2 装配图的绘制步骤与方法15.3 装配图的尺寸标注与技术要求15.4 装配图的应用实例与练习重点和难点解析重点：1. 点、线、面的基本性质与绘制方法。
