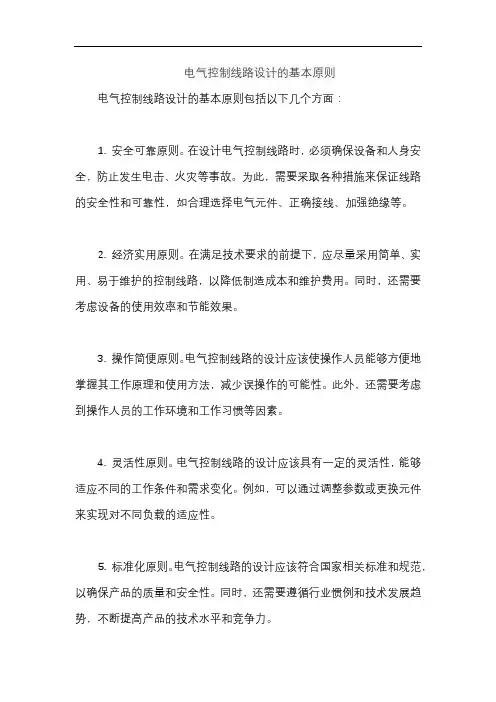

电气控制线路设计原则伴随着我国改革开放脚步坚实稳定的迈进，国民经济的持续上升发展，我国的工业技术也在大跨步的前进。
智能化的工业市场是目前的主要发展方向，而智能化的工业缺少不了电气控制自动化。
如今电气自动化控制已经运用到了很多领域，尤其在工业技术方面被越来越广泛的应用。
此项技术的运用不仅加快了工业市场的发展，同时节约了大量的人力物力，降低了生产成本。
在电气控制自动化中，最重要的一个方面就是电气控制线路的设计。
而电气设计线路的设计原则就是重中之重，把握住设计原则，才能使电气自动化更加先进更加高效的应用。
本文在介绍电气控制内容的基础上，重点分析电气控制线路的设计原则和方法。
标签：电气控制;线路设计;基础方法;设计原则引言中国对工业的大力发展，推动了电气控制自动化的发展，而随着人们要求的提高和对技术的钻研，电气控制自动化也在向着高度先进化和精密化发展，尤其是计算机的引入，将电气控制系统与计算机技术、自动控制技术、网络技术等结合在一起，更进一步推动了电气行业的发展，是科学技术的先进产物。
在制造电气自动化控制系统的时候，一项很重要的技术就是电气控制线路的设计，一套先进的自动化控制系统离不开优秀的线路设计，线路设计的优劣不仅关系着工业发展的速度更加体现在生产的效率上。
然而，电气控制系统的线路设计并不是盲目的，也不是随心所欲的，它的设计需要遵循一定的原则，讲究一定的方式发法。
一、电气控制线路介绍首先对于电气控制系统而言，它属于低压电路控制系统，由许多的低压控制设备组成，例如低压继电器、接触器、电源开关等。
其次一个电器控制系统最根本的功能就是可以在人工辅助情况下实现自动控制，更高层次的功能则是可以在人将功能设计完毕后，完全由电气控制系统自行完成一系列的生产过程，无论是启停还是生产过程，都不需要人的参与，真正实现自动化生产。
同时，电气控制线路也分为简单的控制线路和复杂的控制线路，对于自动化程度越高的电气控制系统，它的线路設计也越复杂，要求更高。
控制系统的电气线路设计与布线技术控制系统是现代工业中广泛应用的一种自动控制系统。
在设计和布线过程中，电气线路的设计和布线技术是至关重要的。
本文将探讨控制系统的电气线路设计与布线技术，并提供一些建议和指导原则。
一、电气线路设计1. 定义系统需求：在设计电气线路之前，需明确控制系统的需求和功能。
这包括确定输入和输出信号类型、电气负载以及安全要求等。
只有明确了系统需求，才能进行精确的电气线路设计。
2. 选择合适的元件：根据系统需求，选择合适的电气元件，包括传感器、执行器、开关等。
确保选用的元件能够满足系统的功能要求，并具备稳定可靠的性能。
3. 进行电气线路图设计：根据系统需求和选用的元件，进行电气线路图的设计。
电气线路图应清晰明了，包括各个元件的连线、电源接入点以及控制信号的路径等。
4. 考虑电气干扰和电磁兼容性：在设计电气线路时，需考虑电气干扰和电磁兼容性问题。
合理布置线路、使用屏蔽材料和滤波器，可以减小电气干扰和提高电磁兼容性。
5. 确定信号与功率的分离：根据系统设计的需要，将控制信号与功率进行分离。
这可以提高系统的稳定性和安全性，防止控制信号对负载产生干扰。
二、电气线路布线技术1. 合理布局：在进行电气线路布线时，需要合理布局，将线路分区，并根据信号传输的路径和距离，选择合适的线缆进行布线。
同时，避免线路的交叉和相互干扰。
2. 接地技术：合理的接地技术能够减小电气干扰和提高系统的抗干扰能力。
在电气线路的布线过程中，需确保良好的接地，并避免接地线和信号线的交叉，以减小干扰。
3. 前置功率模块布置：在控制系统中，前置功率模块是控制信号与负载之间的桥梁。
在布线过程中，需注意将前置功率模块与控制器之间的信号线和电源线分开布置，防止干扰引起的误操作或电气失效。
4. 优化布线路径：优化布线路径可减小线路长度，降低电气损耗和干扰。
通过选择合适的线路走向，减少线缆的交叉，可以提高整个系统的可靠性和性能。
总结：控制系统的电气线路设计与布线技术是确保系统正常运行和稳定性的关键因素。
第七节 电气控制线路设计在大量使用各种各样的生产机械，如车床、铣床、磨床、刨床、钻床、风机、水泵和起重机等，这些生产机械一般是由电动机来拖动的。
不同的生产机械，对电动机的控制要求不同。
电气控制的主要任务就是实现电动机的起动、制动、正反转和调速等运行方式的控制及对电动机的保护，以满足生产工艺的要求，实现生产过程自动化。
电气控制线路是一种由接触器、继电器、按钮和开关等电器元件组成的有触点、断续作用的控制系统，这种控制系统具有控制线路简单、维修方便、便于掌握和价格低廉等优点，在电气控制领域获得广泛的应用。
随着微电子技术的发展，生产机械的电气控制逐渐向无触点、弱电化、连续控制和微机控制方向发展。
不同生产机械的控制要求是不同的，所要求的控制线路也是千变万化、多种多样，但它们都有一些具有基本规律的基本环节和基本单元所组成，熟悉这些基本的控制环节是掌握电气控制的基础。
只要能掌握这些基本的控制环节，再结合具体的生产工艺要求，就不难掌握控制线路的基本分析方法。
一、电气控制线路的绘制原则电气控制线路图有两种表示方法，一种是电气原理图，一种是电气安装接线图。
1.电气原理图电气原理图是根据电路工作原理，用规定的图形符号和文字符号绘制出来的表示各个电器连接关系的线路图。
为了简单清楚地表明电路功能，将原理图采用电器元件展开的形式绘制。
电气原理图根据通过电流的大小可分为主电路和控制电路。
电动机、发电机及其相连的电器元件组成的通过大电流的电路称为主电路。
接触器、继电器线圈及联锁电路、保护电路、信号电路等通过较小电流的电路称为控制电路。
图7-1所示为CW6140车床电气控制线路原理图，其主电路是从三相电源经刀开关、接触器主触点到电动机。
控制电路由按钮、接触器线圈、辅助触点、照明灯、照明变压器和保护电器等组成。
在绘制电气原理图时，一般应遵循以下原则：1)电气控制线路根据电路通过的电流大小可分为主电路和控制电路。
主电路包括从电源到电动机或线路末端的电路，是强电流通过的部分。
电气控制线路的设计方法及设计步骤电气控制线路的设计有两种方法：一是经验法，二是逻辑法。
这里重点介绍经验法。
经验法根据生产机械工艺要求和工作过程，利用各种典型环节，加以适当补充和修改，综合成所需电路。
它的特点是无固定的设计程序和设计模式，灵活性很大，主要靠经验进行。
要求设计人员必须熟悉大量的控制线路基本环节，同时具有丰富的设计经验。
在设计过程往往要经过多次反复修改、试验，才能使线路符合设计要求。
即使这样，设计出来的线路也可能不是最简的，使用的电器及触点也不一定最少，所得出的方案也不一定是最佳的。
一般不太复杂的继电接触器控制系统都可以按照这种方法进行设计，这种方法易于掌握，便于推广，但设计速度慢，设计方案需要反复修改，必要时要对整个电气控制线路进行模拟实验。
生产机械电气控制线路设计包含主电路、控制电路和辅助电路设计。
①主电路设计。
主要考虑电动机的启动、点动、正反转、调速和制动。
②控制电路设计。
包括基本控制线路和控制线路特殊部分的设计，以及选择控制参量和确定控制原则。
主要考虑如何满足电动机的各种运转功能和生产工艺要求。
③联结各单元环节。
构成满足整机生产工艺要求，实现生产过程自动、半自动及调整的控制线路。
④联锁保护环节设计。
主要考虑如何完善整个控制线路的设计，包含各种联锁环节以及短路、过载、过流、失压等保护环节。
⑤辅助电路设计。
包括照明、声及光指示、报警等电路的设计。
⑥线路的综合审查。
反复审查所设计的控制线路是否满足设计原则和生产工艺要求。
在条件允许的情况下，进行模拟实验，逐步完善整个电气控制线路的设计，直到满足生产工艺要求。
第六章电气控制线路的设计第一节学习目的和要求一、学习目的1.了解电气控制线路的设计要求。
2.熟练掌握电气控制线路的一般设计方法。
3.掌握电气控制线路设计拖动方案和电动机的选择依据。
4.熟练掌握电气控制线路设计中电器元件的选择方法。
5.了解电气设备施工设计的内容和过程。
二、参考课时三、学习要求1．学会灵活运用所学知识，在满足生产机械工艺要求的前提下，设计出运行安全可靠的电气控制线路。
2．能考虑调试与维修的要求，设计方案能操作容易、维修方便。
3．学会线路优化，使设备投资费用节省。
第二节学习与训练指导本章要点●电气控制线路设计的原则和内容●电气控制线路设计的方法●拖动方案和控制方案的确定原则●元器件的选择方法本章难点●电气控制线路的设计与优化一、设计的基本原则和内容（一）重点内容：本节重点学习电气控制线路设计的基本内容，即确定电力拖动方案、设计生产机械电力拖动自动控制线路、选择拖动电机及电气元件、进行生产机械电力装备施工设计、编写生产机械电气控制系统的电气说明书与设计文件。
在进行电力拖动方案的确定时，应遵循有关原则进行选择。
应当考虑电动机的调速特性与负载特性相适应，以求得电动机充分合理的应用；根据生产机械的调速要求如调速范围、调速平滑性、机械特性硬度、转速调节级数及工作可靠性等方面来选择合适的拖动方案；在满足技术指标的前提下，进行经济比较，最后确定最佳方案。
设备的电气控制方法很多，有继电器接触器的有触点控制，有无触点逻辑控制，有可编程序控制器控制、计算机控制等。
总之，合理地确定控制方案，设计实现、简便、可靠、经济、适用的电力拖动控制系统的重要前提。
应考虑以下几个方面：1．控制方式与拖动需要相适应。
控制方式并非越先进越好，而应该以经济效益为标准。
2．控制方式与通用化程度相适应。
对于某些加工一种或几种零件的专用机床，它的通用化程度很低，但它可以有较高的自动化程度。
3．控制方式应最大限度满足工艺要求。
根据加工对象的工艺要求，控制线路应具有自动循环、半自动循环、手动调整、紧急快退、保护性连锁、信号指示和故障诊断等功能，以最大限度满足工艺要求。
4．控制电路的电源应当可靠。
简单的控制电路可直接用电网电源，元件较多、电路较复杂的控制装置，可将电网电压隔离降压，以降低故障率。
影响方案确定的因素很多，最后选定方案的技术水平和经济水平，取决于设计人员的设计经验和设计方案的灵活运用。
（二）学习方法：1．以满足生产过程中机械加工工艺的要求为切入点，了解设计前必须做的准备工作，即对生产设备的主要工作性能、结构特点、实际工作情况做充分的了解，做到心中有数。
2．明确电气控制线路设计所包含的工作。
3．在总体方案正确的前提下，确定电力拖动方案和控制方案。
借鉴已经获得成功的经过生产实践检验的设备或生产工艺列出几种可选方案，根据条件和工艺要求进行选择。
（三）训练要点：根据给定课题，练习在设计前对课题中的设备控制系统作全面的了解，认真作好调查研究工作，按所学内容，遵照给定原则，进行电力拖动方案和控制方案的确定。
（四）、注意事项：1．在尽可能满足机械设备和工艺要求的基础上，保证电气控制系统稳定、可靠地工作。
生产过程中，对机械设备电气控制系统的可靠性和稳定性提出很高的要求，在强弱电结合的控制系统中，应充分考虑各种干扰的影响。
2．考虑设置各种必要的保护装置和连锁环节，以确保操作人员和设备的安全。
机械设备在运行中，由于电网故障、电气元件损坏、控制失灵或者误操作等因素，都可能造成人身事故或设备的损坏。
在控制方式选择和线路设计中必须充分预防这些因素造成的故障。
3．充分考虑机械设备的调试与维修要求。
比较复杂、自动化程度高的控制系统，含有很多相互关联的运动部件和较多的信号检测与主令电器，既需要单独检查调整各个部分的动作，又需要检查一个工作周期中各个动作的配合情况，因此某些控制系统需要考虑手动、自动循环操作、点动与长动控制以及必要的信号显示，既便于调试，又有利于操作和维护。
4．尽量减少控制线路的电流种类，控制电源的电压等级应符合标准。
控制线路比较简单的情况下，可直接利用电网电压，即交流220V、380V供电，以省去控制变压器，当控制系统所用电器数量较多时，应采用控制变压器降低电压进行供电。
照明、显示、及报警等电路应采用安全电压。
二、电气控制线路的设计方法（一）重点内容：本节重点学习分析设计法，根据机械设备的工艺要求和工作过程，将现有的典型环节加以集聚，作适当的补充和修改，综合成所需要的电气控制线路。
要重点掌握设计时应当注意的问题，尽量避免发生差错，影响控制线路的可靠性和工作性能。
电气线路的一般设计顺序是：首先设计主电路，然后设计控制电路。
继电器-接触器控制系统的控制线路设计，常用的设计方法有逻辑设计法和分析设计法。
１．分析设计法是根据机械设备的工艺要求和工作过程，将现有的典型环节集聚起来，根据经验加以补充和修改，综合成所需要的控制线路。
有时候再找不到现成电路的情况下要进行部分电路或全部电路的自行设计。
这种设计方法的主要缺点如下：（1）在发现试画出来的线路达不到要求时，往往用增加电器元件或触点数量的方法加以解决，所以设计的线路往往不一定是最简单、最经济的。
（2）设计中可能因为考虑不周发生差错，影响线路的可靠性或工作性能。
尽管如此，对于一些比较简单的控制线路仍然采用分析设计法，但对于一些比较复杂的控制线路则多用逻辑设计法。
２．逻辑设计法是用真值表与逻辑代数式相结合对控制线路进行综合分析，就是参照在控制要求中由设计人员给出的执行元件及主令电器的工作状态表，找出执行元件线圈同主令电器触点间的逻辑关系，将主令电器的触点作为逻辑自变量，执行元件线圈作为逻辑应变量，写出有关逻辑代数式，最后根据逻辑式作出对应电路，由于逻辑代数式可以通过有关计算法则进行运算和化简，所以，逻辑设计法往往能得到功能相同，但简单优化的控制电路。
（二）学习方法：1．学习电气控制线路设计常用的两种方法：经验设计法和逻辑设计法，掌握这两种设计法的内容和实际应用。
2．理解设计电路的反复修改和多次优化的必要性、体会控制线路不仅简单易行而且准确可靠的重要性。
3．通过学习电气控制线路设计中各种必须引起注意的问题，避免在实际应用中重犯相同的错误。
(三) 训练要点：1．选择相对简单的设计课题，进行设计练习。
2．对自行设计的控制线路，进行电路的连接和调试，直至完成所要求的控制功能。
(四) 注意事项：1．对于比较简单的控制线路，而且电器元件也不多时，往往采用交流380V 或220V电压供电，不附加控制电源变压器。
此时动力电源电路中的过电压将直接引进控制线路，不利于控制电路中电器元件的可靠工作。
同时控制电路电压较高，也不利于维护与安全操作。
2．电路设计中考虑完善的保护环节。
3．电路设计完成后，一定要反复分析检查，避免产生寄生回路，影响电路工作的可靠性。
三、电气控制线路设计中的电动机选择（一）重点内容：本节重点学习选择电动机的原则，即经济、合理、安全。
选择指标包括电动机的种类、结构形式、电动机的额定电流、电动机的额定转速、电动机的额定电压、电动机的额定功率，要考虑生产机械的调速要求，还要考虑电动机的工作环境。
电动机的机械特性的选择中，应能满足机械设备提出的要求，要与负载机械特性相适应，以保证一定负载下的转速稳定，并具有一定的调速范围和良好的起动、制动性能；在电动机的工作过程中，其额定功率能得到充分利用，即温升达到额定温升值。
在电动机类型的选择中，优先考虑采用结构简单、价格便宜、使用维护方便的三相交流异步电动机，如一般机床、自动生产线、传送带、风机及各类机泵等电力拖动场合，大量选用普通三相鼠笼式异步电动机；高起动转矩的三相鼠笼式异步电动机适用于某些纺织机械的压缩机及皮带运输机等；对于调速要求不高的有级调速机械，可选用双速或三速鼠笼式异步电动机。
近年来随着晶闸管变频调速技术的迅速发展，三相异步电动机在无级调速机械上的应用越来越多，使鼠笼式异步电动机的应用范围更加广泛。
起动转矩大并有一定调速要求的机械设备，宜选用绕线式异步电动机；拖动功率大，又不要求调速的机械设备，一般采用交流同步电动机，它具有效率高并能改善电网功率因数的优点。
在要求调速范围大，调速性能好，并具有硬机械特性和起动转矩大的拖动系统中，一般都选用直流电动机。
随着晶闸管交流技术的迅速发展和高性能大功率晶体管器件的不断出现，进一步扩大了直流电机的应用范围，数字化直流调速系统获得越来越多的使用。
（二） 学习方法：学习运用相关经验公式，对不同的设备确定合理的电动机的功率和转速。
通过网络在线查找、使用手册、查看产品样本等多种方法进行比较，正确选择电动机。
（三） 训练要点：仔细研究给定课题中的相关条件，尝试作相关计算，从有关指标、参数着手，考虑工作环境、供电电压等诸多因素合理选择电动机。
（四） 注意事项：考虑工作环境选择电动机时，要特别注意在有爆炸危险、腐蚀性气体的场合，应选择防爆型和防腐型的电动机。
四、 电气控制线路设计中的元器件选择（一） 重点内容：本节主要学习常用低压电器元件的选择方法。
能够认识到正确合理地选择低压电器是电气系统安全运行、可靠工作的保证。
根据各类电器在设备电器控制系统中所处的不同位置、所起的不同的作用，采用不同的选择方法。
1．熔断器的选择熔断器的类型应满足电路要求；熔断器的额定电压应大于或等于电路的额定电压；熔断器的额定电流应大于或等于所装熔体的额定电流。
熔体的额定电流可以有以下几种选择：（1）对于阻性负载的保护，应使熔体的额定电流等于或稍大于电路的工作电流，即：I I R ≥ ；（2）对于一台电动机的短路保护，考虑到电动机的起动冲击电流的影响，可按下式选择：N R I I )5.2~5.1(=；（3）对于多台电动机应按下式计算：+≥NMAX R I I )5.2~5.1(∑I N使用熔断器时，对于螺旋式熔断器，将带色标的熔断管一端插入瓷帽，再将瓷帽连同熔管一起拧入瓷套，负载端接到金属螺纹壳的上接线端，电源线接到瓷座上的下接线端，并保证各处接触良好。
还应当考虑熔体材料，铅锡锌为低熔点材料，所制成的熔体不易熄弧，一般用在小电流电路中；银、铜、铝为高熔点材料，所制成的熔体容易熄弧，一般用在大电流电路中，当熔体已熔断或已严重氧化，需要更换熔体时，还应注意使新换熔体和原来熔体的规格保持一致。
２．接触器的选择正确地选择接触器就是要使得所选用的接触器的技术数据，能满足控制线路对它提出的要求，选择接触器可按下列步骤进行：（１）根据接触器的任务，确定用哪一系列的接触器；（２）根据接触器所控制电路的额定电压确定接触器的额定电压；（３）根据被控制电路的额定电流及接触器安装的条件来确定接触器的额定电流。
如接触器在长期工作制下使用时，其负载能力应适当降低。
