第13讲 定时开关与延时保护电路

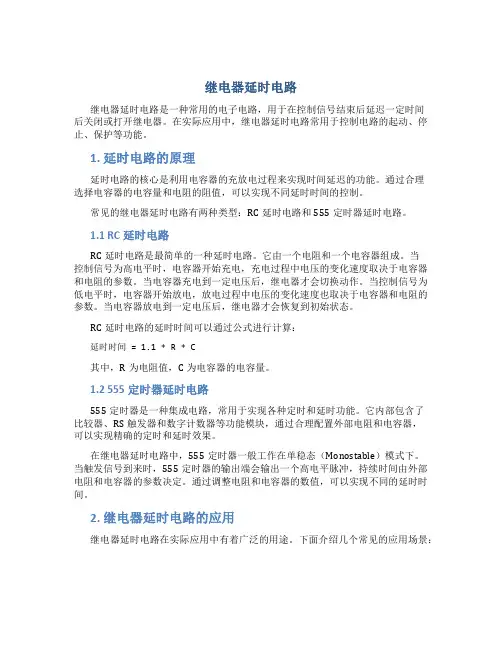

继电器延时电路继电器延时电路是一种常用的电子电路，用于在控制信号结束后延迟一定时间后关闭或打开继电器。

在实际应用中，继电器延时电路常用于控制电路的起动、停止、保护等功能。

1. 延时电路的原理延时电路的核心是利用电容器的充放电过程来实现时间延迟的功能。

通过合理选择电容器的电容量和电阻的阻值，可以实现不同延时时间的控制。

常见的继电器延时电路有两种类型：RC延时电路和555定时器延时电路。

1.1 RC延时电路RC延时电路是最简单的一种延时电路。

它由一个电阻和一个电容器组成。

当控制信号为高电平时，电容器开始充电，充电过程中电压的变化速度取决于电容器和电阻的参数。

当电容器充电到一定电压后，继电器才会切换动作。

当控制信号为低电平时，电容器开始放电，放电过程中电压的变化速度也取决于电容器和电阻的参数。

当电容器放电到一定电压后，继电器才会恢复到初始状态。

RC延时电路的延时时间可以通过公式进行计算：延时时间 = 1.1 * R * C其中，R为电阻值，C为电容器的电容量。

1.2 555定时器延时电路555定时器是一种集成电路，常用于实现各种定时和延时功能。

它内部包含了比较器、RS触发器和数字计数器等功能模块，通过合理配置外部电阻和电容器，可以实现精确的定时和延时效果。

在继电器延时电路中，555定时器一般工作在单稳态（Monostable）模式下。

当触发信号到来时，555定时器的输出端会输出一个高电平脉冲，持续时间由外部电阻和电容器的参数决定。

通过调整电阻和电容器的数值，可以实现不同的延时时间。

2. 继电器延时电路的应用继电器延时电路在实际应用中有着广泛的用途。

下面介绍几个常见的应用场景：2.1 起动延时在某些电路中，为了避免设备突然启动对电网造成冲击，需要延时一段时间后再接通电源。

继电器延时电路可以在电源接通之后延时一段时间再使继电器动作，从而实现设备的平稳启动。

2.2 停止延时类似的，在某些电路中，为了避免设备突然停止对电路造成影响，也可以利用继电器延时电路来实现停止延时的功能。

延时开关原理延时开关是一种能够自动控制电路打开或关闭一定时间后再恢复原状态的装置。

它是通过借助计时器或定时电路实现的。

延时开关通常由以下几个关键组成部分构成。

1. 计时器/定时电路：延时开关的关键部分，用于测量一定的时间间隔。

计时器可以是使用晶体管、电容器或集成电路构成的电子元件。

定时电路则是由电阻、电容、电感等组成的元件组合而成。

2. 触发器：当计时器/定时电路达到设定时间时，触发器会将电路切换至另一状态，以打开或关闭电路。

3. 控制开关：用于手动控制延时开关的开关，在需要时可以手动打开或关闭延时开关。

控制开关通常是一个单极单Throw （SPST）或双极单Throw（DPST）开关。

4. 输入和输出电路：输入电路用于接收来自电源或其他电路的输入信号，将信号传送至计时器或定时电路。

输出电路则用于将计时器完成计时后的信号传送至触发器，并通过触发器打开或关闭另一电路。

延时开关的工作原理如下：1. 当控制开关处于打开状态时，输入信号通过输入电路传送至计时器或定时电路。

2. 计时器根据预设的时间设定开始计时，期间会积累电荷或产生电流。

一旦达到设定时间，计时器会触发触发器。

3. 触发器通过改变其状态，切换电路至另一状态，使电路断开或连接。

这种状态的改变可以将其他电路开启或关闭。

4. 当控制开关关闭时，延时开关将恢复到初始状态，即触发器将切换回原来的状态，电路正常运行。

总体而言，延时开关通过计时器或定时电路的计时和触发器的触发机制，以及输入和输出电路的配合，实现了一段时间后自动开启或关闭电路的功能。

这在许多自动化控制和电路保护方面都有广泛应用。

延时开关电路的基本原理延时开关电路是一种能够在给定时间间隔内控制电路开关状态的电路。

它用于在特定时间范围内延迟打开或关闭电路，从而实现各种电子设备的控制和自动化。

延时开关电路的组成延时开关电路由主要部分组成：1.电源：提供电路所需的电能。

2.触发器：用于控制电路开关状态的逻辑电路。

3.计时器：用于测量和保持延时时间的电路。

4.继电器：用于在达到设定时间后实现电路开关的电磁开关。

延时开关电路的工作原理延时开关电路的工作原理基于以下几个基本原理：1. 时序控制原理延时开关电路通过对计时器的控制，使得电路在特定的时间范围内保持打开或关闭状态。

计时器可以是基于电压或电流的元件，如电容器、电感和晶体管等，或者是计时芯片，如555定时器等。

计时器的工作原理是将电能存储在内部元件中，通过充放电过程实现计时。

计时器可以通过改变内部元件的特定参数，如电容器的电压、电感元件的电流、晶体管的导通时间等来调整延时时间。

2. 触发控制原理触发器是延时开关电路的核心部分，用于检测输入信号的状态并根据设定的触发条件来控制电路的开关状态。

延时开关电路通常具有两种触发模式：正脉冲触发和负脉冲触发。

正脉冲触发模式表示当输入信号为高电平时触发电路，负脉冲触发模式表示当输入信号为低电平时触发电路。

触发器通常使用逻辑门电路实现，如与门、或门、非门等。

输入信号通过逻辑门进行逻辑运算，根据触发条件输出控制信号，从而控制电路的开关状态。

3. 继电器控制原理继电器是一种电磁开关，它根据电流的存在或消失来控制一个或多个开关。

在延时开关电路中，继电器根据触发器的控制信号，在设定的延时时间到达后开关电路。

继电器由电磁铁、弹簧和接点组成。

当电磁铁通电时，产生电磁力将接点吸引，使其闭合，电路导通；当电磁铁断电时，接点弹簧的作用下弹开，电路断开。

通过控制电磁铁的通断，可以实现延时开关电路的开闭。

延时开关电路的应用延时开关电路在各种电子设备和系统中广泛应用，用于控制和自动化各种过程。

延时开关电路原理延时开关电路原理延时开关电路是一种常用的电子控制器件，其工作原理是通过延时芯片或计时器芯片来实现对开关的控制。

该电路在实际生产和生活中应用广泛，如灯光控制、自动化设备、安防系统等领域。

一、延时开关电路的基本组成1. 延时芯片或计时器芯片：该芯片是整个延时开关电路的核心部分，它能够根据外部输入信号进行计时，并在设定时间后输出相应的信号。

2. 信号输入模块：该模块主要负责将外部信号输入到延时芯片中进行处理，通常包括触发器、传感器等。

3. 控制输出模块：该模块主要负责将延时芯片输出的信号转换为控制信号，以实现对被控制设备的控制。

二、不同类型的延时开关电路1. 单稳态触发器型延时开关电路：这种类型的电路使用单稳态触发器作为输入模块，通过改变单稳态触发器中RC元件的参数来实现不同时间长度的延迟。

该型电路具有简单、稳定的特点，但是无法实现自动复位。

2. 555计时器型延时开关电路：这种类型的电路使用555计时器作为核心芯片，通过改变外部元件的参数来实现不同时间长度的延迟。

该型电路具有灵活、可靠的特点，但是需要对外部元件进行精确调整。

3. 基于单片机的延时开关电路：这种类型的电路使用单片机作为核心芯片，通过编写程序来实现不同时间长度的延迟。

该型电路具有高度可编程性和灵活性，但是需要专业知识和较高技术水平。

三、延时开关电路的工作原理1. 单稳态触发器型延时开关电路工作原理：当外部信号输入到单稳态触发器中时，触发器会产生一个短暂的输出信号。

同时，RC元件开始充电或放电，并且在一定时间内保持输出高电平或低电平。

当RC元件充满或放空后，触发器会自动复位并停止输出信号。

2. 555计时器型延时开关电路工作原理：当外部信号输入到555计时器中时，计时器会根据外部元件参数进行计数，直到达到设定时间后输出一个脉冲信号。

同时，计时器会自动复位并重新开始计数。

3. 基于单片机的延时开关电路工作原理：当外部信号输入到单片机中时，单片机会根据编写的程序进行处理，并在设定时间后输出控制信号。

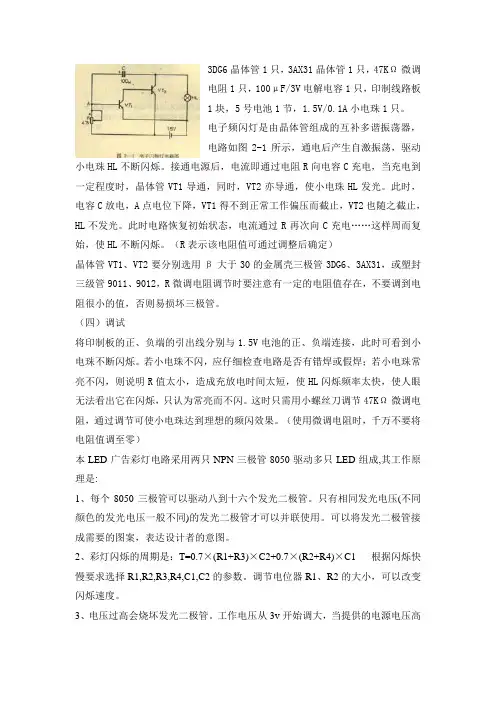

3DG6晶体管1只，3AX31晶体管1只，47KΩ微调电阻1只，100μF/3V电解电容1只，印制线路板1块，5号电池1节，1.5V/0.1A小电珠1只。

电子频闪灯是由晶体管组成的互补多谐振荡器，电路如图2-1所示，通电后产生自激振荡，驱动小电珠HL不断闪烁。

接通电源后，电流即通过电阻R向电容C充电，当充电到一定程度时，晶体管VT1导通，同时，VT2亦导通，使小电珠HL发光。

此时，电容C放电，A点电位下降，VT1得不到正常工作偏压而截止，VT2也随之截止，HL不发光。

此时电路恢复初始状态，电流通过R再次向C充电……这样周而复始，使HL不断闪烁。

（R表示该电阻值可通过调整后确定）晶体管VT1、VT2要分别选用β大于30的金属壳三极管3DG6、3AX31，或塑封三级管9011、9012，R微调电阻调节时要注意有一定的电阻值存在，不要调到电阻很小的值，否则易损坏三极管。

（四）调试将印制板的正、负端的引出线分别与1.5V电池的正、负端连接，此时可看到小电珠不断闪烁。

若小电珠不闪，应仔细检查电路是否有错焊或假焊；若小电珠常亮不闪，则说明R值太小，造成充放电时间太短，使HL闪烁频率太快，使人眼无法看出它在闪烁，只认为常亮而不闪。

这时只需用小螺丝刀调节47KΩ微调电阻，通过调节可使小电珠达到理想的频闪效果。

（使用微调电阻时，千万不要将电阻值调至零）本LED广告彩灯电路采用两只NPN三极管8050驱动多只LED组成,其工作原理是:1、每个8050三极管可以驱动八到十六个发光二极管。

只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。

可以将发光二极管接成需要的图案，表达设计者的意图。

2、彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根据闪烁快慢要求选择R1,R2,R3,R4,C1,C2的参数。

调节电位器R1、R2的大小，可以改变闪烁速度。

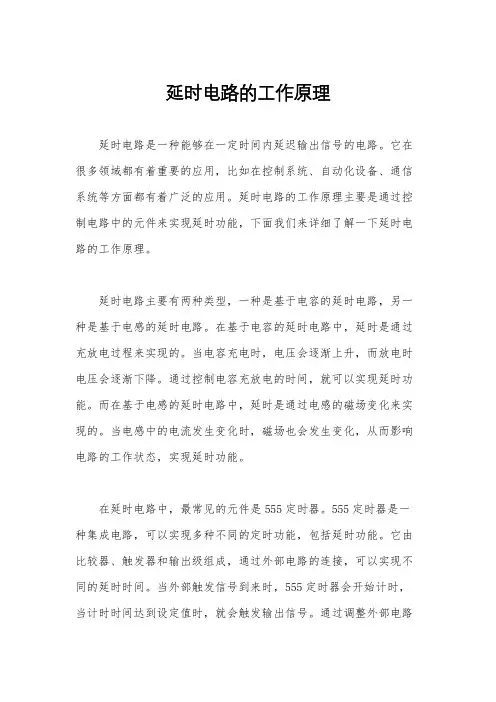

延时电路的工作原理延时电路是一种能够在一定时间内延迟输出信号的电路。

它在很多领域都有着重要的应用，比如在控制系统、自动化设备、通信系统等方面都有着广泛的应用。

延时电路的工作原理主要是通过控制电路中的元件来实现延时功能，下面我们来详细了解一下延时电路的工作原理。

延时电路主要有两种类型，一种是基于电容的延时电路，另一种是基于电感的延时电路。

在基于电容的延时电路中，延时是通过充放电过程来实现的。

当电容充电时，电压会逐渐上升，而放电时电压会逐渐下降。

通过控制电容充放电的时间，就可以实现延时功能。

而在基于电感的延时电路中，延时是通过电感的磁场变化来实现的。

当电感中的电流发生变化时，磁场也会发生变化，从而影响电路的工作状态，实现延时功能。

在延时电路中，最常见的元件是555定时器。

555定时器是一种集成电路，可以实现多种不同的定时功能，包括延时功能。

它由比较器、触发器和输出级组成，通过外部电路的连接，可以实现不同的延时时间。

当外部触发信号到来时，555定时器会开始计时，当计时时间达到设定值时，就会触发输出信号。

通过调整外部电路的参数，可以实现不同的延时时间，从几微秒到几分钟不等。

除了555定时器，还有一些其他的集成电路也可以实现延时功能，比如CD4060、CD4541等。

它们都有着各自不同的特点和应用场景，可以根据具体的需求来选择合适的延时电路。

延时电路的工作原理可以用一个简单的示意图来说明。

假设我们需要一个延时5秒的电路，我们可以使用555定时器来实现。

首先，我们需要连接一个电容和一个电阻到555定时器的引脚上，通过调整电阻和电容的数值，可以实现所需的延时时间。

当外部触发信号到来时，555定时器开始计时，当计时时间达到5秒时，就会触发输出信号，从而实现延时功能。

总的来说，延时电路的工作原理是通过控制电路中的元件来实现延时功能，其中最常见的元件是555定时器。

通过调整外部电路的参数，可以实现不同的延时时间，从而满足不同的应用需求。

延时开关原理延时开关是一种能够在一定时间延迟后自动开启或关闭的电气设备，它在很多领域都有着广泛的应用，比如自动灯光控制、电子设备的保护和控制等。

那么，延时开关的原理是怎样的呢？接下来我们将详细介绍延时开关的原理及其工作过程。

延时开关的原理主要基于定时器电路和触发器电路。

定时器电路是延时开关的核心部件，它能够在接收到触发信号后进行计时，并在设定的时间后输出控制信号。

而触发器电路则用于接收外部触发信号，并将其转换为定时器电路能够识别的触发脉冲。

通过这两个部件的协同工作，延时开关能够实现按时延迟开启或关闭的功能。

在延时开关的工作过程中，首先是接收到外部的触发信号，触发器电路将其转换为定时器电路能够识别的脉冲信号。

定时器电路开始计时，并在设定的时间后输出控制信号，从而实现对被控设备的开启或关闭。

这样，延时开关就能够根据设定的时间延迟后自动进行控制操作。

延时开关的原理虽然看似简单，但在实际应用中却有着很多的细节和技术要求。

比如，在设计定时器电路时需要考虑稳定性和精度，以确保延时开关能够准确可靠地工作。

另外，在选择触发器电路时也需要考虑其对外部触发信号的敏感度和稳定性，以确保能够准确地接收和转换触发信号。

除此之外，延时开关还需要考虑电气设备的安全性和稳定性。

在实际应用中，延时开关往往需要与电气设备配合工作，因此在设计和使用时需要考虑到电气设备的特性和要求，以确保延时开关能够安全可靠地工作，不会对电气设备造成损坏或危险。

总的来说，延时开关的原理是基于定时器电路和触发器电路的协同工作，通过接收外部触发信号并在一定时间延迟后自动进行控制操作。

在实际应用中，需要考虑到稳定性、精度和安全性等方面的要求，以确保延时开关能够准确可靠地工作。

希望通过本文的介绍，读者能够对延时开关的原理有一个更加清晰的认识。

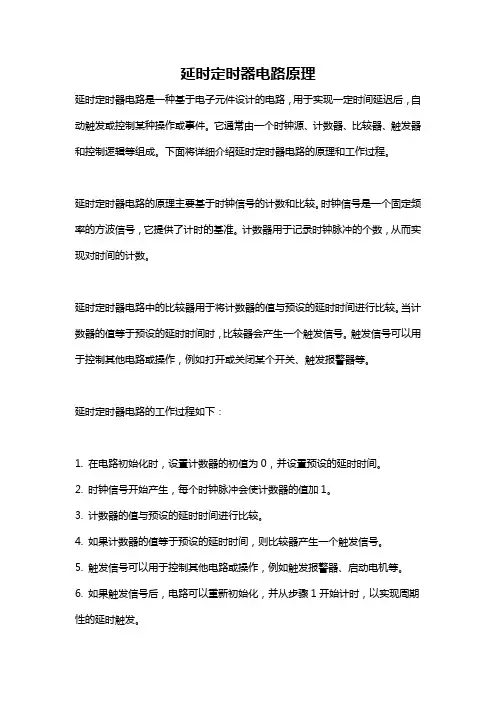

延时定时器电路原理延时定时器电路是一种基于电子元件设计的电路，用于实现一定时间延迟后，自动触发或控制某种操作或事件。

它通常由一个时钟源、计数器、比较器、触发器和控制逻辑等组成。

下面将详细介绍延时定时器电路的原理和工作过程。

延时定时器电路的原理主要基于时钟信号的计数和比较。

时钟信号是一个固定频率的方波信号，它提供了计时的基准。

计数器用于记录时钟脉冲的个数，从而实现对时间的计数。

延时定时器电路中的比较器用于将计数器的值与预设的延时时间进行比较。

当计数器的值等于预设的延时时间时，比较器会产生一个触发信号。

触发信号可以用于控制其他电路或操作，例如打开或关闭某个开关、触发报警器等。

延时定时器电路的工作过程如下：1. 在电路初始化时，设置计数器的初值为0，并设置预设的延时时间。

2. 时钟信号开始产生，每个时钟脉冲会使计数器的值加1。

3. 计数器的值与预设的延时时间进行比较。

4. 如果计数器的值等于预设的延时时间，则比较器产生一个触发信号。

5. 触发信号可以用于控制其他电路或操作，例如触发报警器、启动电机等。

6. 如果触发信号后，电路可以重新初始化，并从步骤1开始计时，以实现周期性的延时触发。

延时定时器电路可以有多种实现方式，下面介绍两种常见的实现方式：1. 基于触发器的延时定时器电路：这种电路使用触发器和逻辑门实现。

当计数器的值达到预设的延时时间时，触发器会切换输出状态，触发其他电路或操作。

触发器的输出状态可以通过逻辑门来控制，例如与门、或门等。

2. 基于微控制器的延时定时器电路：这种电路使用微控制器来实现。

微控制器中的计数器可以通过编程来设置预设的延时时间，并通过中断功能来检测计数器的值。

当计数器的值达到预设的延时时间时，微控制器可以触发相应的中断服务程序来处理延时操作。

总之，延时定时器电路可以实现一定时间延迟后自动触发或控制某种操作或事件。

它是一种常用的电子电路，在工业、通信、家电等领域有广泛的应用。

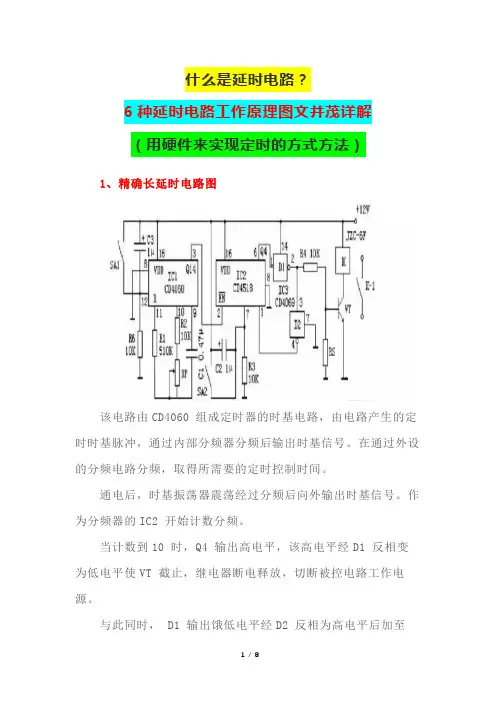

什么是延时电路？6种延时电路工作原理图文并茂详解（用硬件来实现定时的方式方法）1、精确长延时电路图该电路由CD4060 组成定时器的时基电路，由电路产生的定时时基脉冲，通过内部分频器分频后输出时基信号。

在通过外设的分频电路分频，取得所需要的定时控制时间。

通电后，时基振荡器震荡经过分频后向外输出时基信号。

作为分频器的IC2 开始计数分频。

当计数到10 时，Q4 输出高电平，该高电平经D1 反相变为低电平使VT 截止，继电器断电释放，切断被控电路工作电源。

与此同时， D1 输出饿低电平经D2 反相为高电平后加至IC2 的CP 端，使输出端输出的高电平保持。

电路通电使IC1、IC2 复位后，IC2 的四个输出端，均为低电平。

而Q4 输出的低电平经 D1 反相变为高电平，通过R4 使VT 导通，继电器通电吸和。

这种工作状态为开机接通、定时断开状态。

2、RC延时电路RC延时电路如图所示，电路的延时时间可通过R或C的大小来调整，但由于延时电路简单，存在着延时时间短和精度不高的缺点。

对于需要延时时间较长并且要求准确的场合，应选用时间继电器为好。

在自动控制中，有时为了便被控对象在规定的某段时间里工作或者使下一个操作指令在适当的时刻发出，往往采用继电器延时电路。

图给出了几种继电器延时电路。

图(a)所示电路为缓放缓吸电路，在电路接通和断开时，利用RC的充放电作用实现吸合及释放的延时，这种电路主要用在需要短暂延时吸合的场合。

有时根据控制的需要，只要求继电器缓慢释放，而不允许缓慢吸合，这时可采用图(b)所示的电路。

当刚接通电源时，由于触点KK一l为常开状态，因而RC延时电路不会对吸合的时间产生延时的影响，而当继电器K。

吸合后，其触点Kk-1，闭合，使得继电器kk的释放可缓慢进行。

简单的计算出RC延时电路所产生的时间延时，例如R=470K，C=0.15UF 时间常数直接用R*C就行了。

3、555构成的简易长延时电路当按下按钮SB 时，12V 的电源通过电阻器Rt 向电容器Ct 充电，使得6 脚的电位不断升高，当6 脚的电位升到5 脚的电位时，电路复位定时结束。

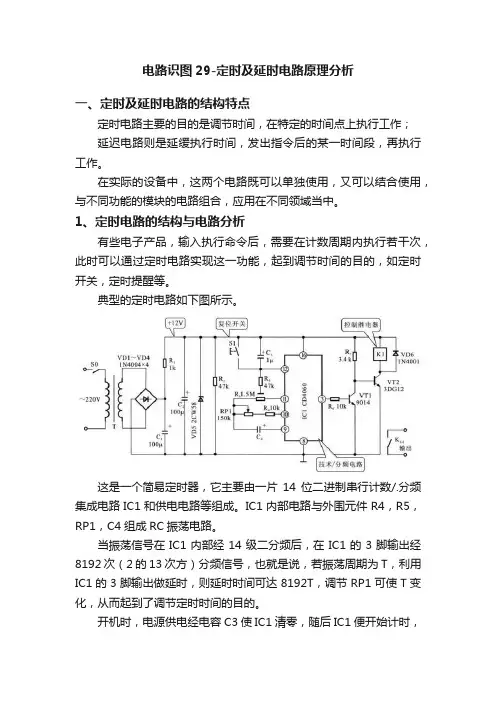

电路识图29-定时及延时电路原理分析一、定时及延时电路的结构特点定时电路主要的目的是调节时间，在特定的时间点上执行工作；延迟电路则是延缓执行时间，发出指令后的某一时间段，再执行工作。

在实际的设备中，这两个电路既可以单独使用，又可以结合使用，与不同功能的模块的电路组合，应用在不同领域当中。

1、定时电路的结构与电路分析有些电子产品，输入执行命令后，需要在计数周期内执行若干次，此时可以通过定时电路实现这一功能，起到调节时间的目的，如定时开关，定时提醒等。

典型的定时电路如下图所示。

这是一个简易定时器，它主要由一片14位二进制串行计数/.分频集成电路IC1和供电电路等组成。

IC1内部电路与外围元件R4，R5，RP1，C4组成RC振荡电路。

当振荡信号在IC1内部经14级二分频后，在IC1的3脚输出经8192次（2的13次方）分频信号，也就是说，若振荡周期为T，利用IC1的3脚输出做延时，则延时时间可达8192T，调节RP1可使T变化，从而起到了调节定时时间的目的。

开机时，电源供电经电容C3使IC1清零，随后IC1便开始计时，经过8192T时间后，IC1的3脚输出高电平脉冲信号，使VT1导通,VT2截止，此时继电器K1因失电而停止工作，其触点即起到了定时控制的作用。

电路中的S1为复位开关。

若要中途停止定时，只要按动一下S1，则IC1便会复位，计数器便又重新开始计时，电阻R2为C3提供放电回路。

2、延时电路的结构与电路分析延迟电路在电子产品中的目的是起到暂缓执行控制命令，如延迟启动，延迟关闭等。

典型延迟电路如下图所示。

这是一个延迟电路，该电路中SN74123为双单稳IC，将终端设备的键控输出信号或其它的按键或继电器的输出信号进行延迟，延迟约为5毫秒以上，它可以消除按键触电的抖动。

二、定时及延时电路的分析实例在实际的电子产品中，定时及延时变换电路应用的十分广泛，根据不同产品的需求，其电路结构多种多样。

1、定时电路的分析实例1）定时提示电路的实例分析典型定时提示电路如下图所示。

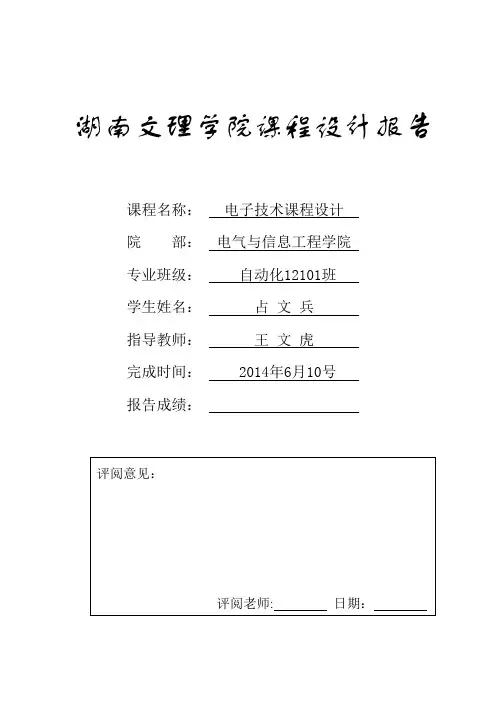

湖南文理学院课程设计报告课程名称：电子技术课程设计院部：电气与信息工程学院专业班级：自动化12101班学生姓名：占文兵指导教师：王文虎完成时间： 2014年6月10号报告成绩：延时开关电路的设计目录摘要.............................................................................................................................................. I ABSTRACT ................................................................................................................................... II 第一章设计指标. (1)1.1设计题目 (1)1.2设计指标 (1)1.3设计原理 (1)第二章延时开关电路设计 (2)2.1 系统模块及框图 (2)2.2单元电路的设计 (2)2.2.1 延时电路 (2)2.2.2 时钟信号的产生电路 (4)2.2.3 声控电路 (5)2.2.4 延时显示电路 (6)2.2.5 直流稳压电路 (10)第三章延时开关电路仿真与分析 (13)3.1延时电路仿真 (13)3.2时钟信号产生电路仿真 (14)3.3声控电路仿真 (15)3.4延时显示电路仿真 (15)3.5整流流稳压电路 (16)总结 (17)参考文献 (18)致谢 (19)附录一：延时开关电路的电路图 (20)附录二：延时开关电路的元件明细表 (21)摘要延时开关电路是电力控制系统中的重要组成部分。

它由延时电路、时钟信号产生电路、声控电路、延时显示电路、直流稳压电路单元电路构成。

延时电路的功能是先输出高电平在不用人干预下过几分钟后自动变为低电平；时钟信号产生电路是由NE555定时器组成的多谐振荡器产生计数器所需的时钟信号；声控电路是用压电陶瓷片拾取声音信号并把声音信号变为电信号；延时显示电路是通过74LS47进行译码并驱动数码管显示；整流稳压电路采用LM7805把交流电变成稳定的5V直流电。

延时开关电路的工作原理延时开关电路的工作原理延时开关电路是一种能够在一定时间内自动控制电器开关的电路。

它具有简单、实用、可靠等特点，广泛应用于工业生产和日常生活中。

下面将详细介绍延时开关电路的工作原理。

一、基本组成延时开关电路主要由计时器、触发器、比较器、稳压电源等组成。

计时器：计时器是延时开关电路的核心部件，它能够控制时间长度，通常采用555定时器芯片。

触发器：触发器是一个存储二进制信息的元件，可以将输入信号转换为输出信号。

在延时开关电路中，触发器主要用于存储计数值。

比较器：比较器是一个将两个输入量进行比较，并输出相应结果的元件。

在延时开关电路中，比较器主要用于判断是否达到设定时间。

稳压电源：稳压电源提供稳定的直流电源给整个延时开关电路供电。

二、工作原理当输入信号到达计时器后，计时开始。

通过调整555定时芯片上R1和C1的值可以设置不同的时间长度。

当计时器计时结束后，触发器被触发，输出信号。

通过比较器判断输出信号是否达到设定时间，如果达到，则控制电器开关关闭或打开。

具体工作原理如下：1. 初始状态：计时器和触发器均处于复位状态，输出信号为低电平。

2. 计时开始：当输入信号到达计时器后，555定时芯片开始计时。

同时，稳压电源提供稳定的直流电源给整个延时开关电路供电。

3. 计数值存储：计数值通过触发器进行存储。

每经过一个时间单位（如1秒），计数值加1。

4. 达到设定时间：当计数值达到设定时间（如10秒）后，触发器被触发，输出信号变为高电平。

5. 控制电器开关：通过比较器判断输出信号是否达到设定时间。

如果达到，则控制电器开关关闭或打开。

6. 复位状态：在一次操作完成后，延时开关电路会自动复位，并等待下一次输入信号。

三、应用场景延时开关电路广泛应用于各种领域中，例如：1. 工业生产中的自动化控制系统中；2. 家庭照明系统中的智能控制；3. 汽车电子系统中的自动控制等。

四、总结延时开关电路是一种实用、可靠的电路，能够在一定时间内自动控制电器开关。

简单的延时电路1. 介绍延时电路是一种电子电路，用于在一定时间间隔后触发相关任务或事件。

它在许多应用中都发挥着重要作用，例如在汽车启动电路中用于延迟启动点火系统、在照相机中用于控制曝光时间等。

本文将介绍一种简单的延时电路设计，适用于在各种电子设备中实现简单的延时功能。

2. 延时电路的工作原理这种简单的延时电路基于电容和电阻的充放电原理。

当电源连接到电路时，电容开始充电，充电过程中电压逐渐上升。

当电压达到一定阈值时，电路触发，触发事件或任务。

触发后，电容开始放电，电压逐渐下降。

在放电过程中，电路处于不触发状态，直到电压低于另一个阈值，循环再次开始。

3. 延时电路的设计步骤3.1 确定延时时间首先，需要确定所需的延时时间。

这将有助于选择适当的电容和电阻值。

延时时间的选择取决于具体的应用场景和要求。

3.2 选择合适的电容和电阻值根据所需的延时时间，选择合适的电容和电阻值。

延时时间和电容电阻的关系由以下公式给出:延时时间 = 1.1 * 电容值 * 电阻值为了简化设计过程，可以使用常见的电容和电阻值，然后根据公式计算实际的延时时间。

如果需要更精确的延时时间，可以选择特定的电容和电阻值。

3.3 连接电容和电阻将电容和电阻连接成一个电路。

电容可以连接到电源的正极，电阻连接到电容的另一端，然后与电源的负极相连。

通过这种连接方式，电容将开始充电，延时电路开始工作。

3.4 添加触发事件或任务根据实际需求，在延时电路的触发点添加需要触发的事件或任务。

可以是控制器的启动信号，或者其他需要延时触发的任务。

4. 示例下面是一个延时电路的示例设计：- 电容值: 10μF- 电阻值: 100kΩ根据公式：延时时间= 1.1 * 10μF * 100kΩ = 1.1秒在这个示例中，电路将在1.1秒后触发。

5. 注意事项•选择适当的电容和电阻值以确保所需的延时时间。

•在连接电容和电阻时要小心，确保正确连接。

•根据具体应用需求，可选择不同的电容和电阻值。

延时开关的工作原理延时开关是一种常用的电子元件，它可以在一定时间内延迟开启或关闭电路。

它在各种电子设备中都有广泛的应用，比如在照明系统、电动机控制系统、安防系统等方面都有着重要的作用。

那么延时开关是如何工作的呢？下面我们来详细介绍一下延时开关的工作原理。

延时开关的工作原理主要依靠电子元件中的电容器和电阻器来实现。

电容器是一种可以储存电荷的元件，它可以在电路中起到储能和释放能量的作用。

而电阻器则是用来限制电流的元件，它可以控制电路中的电流大小。

通过合理地组合电容器和电阻器，就可以实现延时开关的功能。

在一个简单的延时开关电路中，通常会包括一个触发器、一个计时器和一个控制器。

触发器用来接收外部信号，当外部信号到来时，触发器会启动计时器。

计时器则根据电容器和电阻器的参数来设定延时时间，当计时器计时结束时，控制器会发出信号，从而实现开关的动作。

在延时开关的工作过程中，电容器起到了储能和释放能量的作用。

当外部信号到来时，电容器会开始储存电荷，当计时器计时结束时，电容器会释放储存的电荷，从而触发控制器发出信号。

而电阻器则起到了限制电流的作用，它可以控制电路中的电流大小，从而影响延时时间的长短。

除了电容器和电阻器，延时开关中还会包括一些其他的元件，比如晶体管、继电器等。

这些元件可以帮助延时开关实现更复杂的功能，比如在电路中加入逻辑控制、反馈控制等功能。

通过这些元件的合理组合，延时开关可以实现更加灵活和可靠的延时控制。

总的来说，延时开关的工作原理是通过电容器和电阻器来实现的。

电容器可以储存和释放电荷，而电阻器可以限制电流大小。

通过合理地组合这些元件，延时开关可以实现各种不同的延时控制功能。

在实际的电子设备中，延时开关会根据具体的应用需求来设计和制造，从而实现各种不同的功能。

希望通过本文的介绍，读者对延时开关的工作原理有了更清晰的了解。

延时开关电路的工作原理一、引言- 什么是延时开关电路- 应用场景和意义二、基本组成部分2.1 电源- 直流电源与交流电源的选择- 电源的电压和电流要求2.2 控制器- 控制器的作用- 控制器的种类及选择2.3 延时元件- 延时元件的分类- 延时元件的工作原理2.4 开关- 开关的类型- 开关的选择与特点三、工作原理3.1 开关闭合状态- 输入信号的传递- 控制器判断延时时间3.2 开关断开状态- 延时元件的作用- 延时时间控制3.3 开关再次闭合- 延时元件的复位- 控制器再次判断延时时间3.4 总结- 完整的延时开关电路的工作原理- 对延时时间和开关状态的控制四、常见问题及解决方案4.1 延时时间不准确- 延时元件的精度与稳定性- 通过调整延时元件或控制器来解决问题4.2 开关接触不良- 开关质量和材料的选择- 清洁和保养开关4.3 控制器故障- 控制器的可靠性和稳定性- 更新或更换控制器4.4 其他常见问题及解决方案- 故障排除的常用方法五、总结- 延时开关电路的工作原理总结- 应用领域和发展前景以上为延时开关电路的工作原理的详细讨论，从基本组成部分到工作原理，再到常见问题及解决方案进行了全面的探讨。

通过深入分析每个组件的作用和工作原理，可以更好地理解延时开关电路的工作原理，并能根据实际需要进行相应的控制和应用。

延时开关电路在许多领域有着广泛的应用，例如电子设备、照明系统等。

随着科技的不断发展，延时开关电路的功能和性能也将不断提升，为人们的生活和工作带来更多便利和效益。

定时开关电路
定时开关电路主要由与非门IC和晶体管开关电路组成，当电器需要工作时，只要按一下按钮开关SB，插座XS就对外送电。

经过一段时间自动断电。

该电路可通过调节电位器RP的大小来控制定时时间的长短，该电路的定时时间可在1小时内连续可调。

电路原理图：
定时开关电路原理图
电路工作原理：
1、给电路接上220V市电，因为没有按下轻触开关SB，电路不得电，K2不闭合，所以插座SX无电。

2、按下轻触开关SB。

市电经过C3\R3组成的阻容降压给电路供电，通过VD2整流、VD3稳压、C2滤波，给电路提供9V的电源。

此时CD4011的输入端有一个端为0所以输出为1，三极管导通，继电器K吸合，K2闭合，电源插座SX输出为220V市电。

此时松开轻触开关SB，由K2维持闭合状态，同时K1接通电阻R1、RP，给电容C1充电，充电过程中，电容C1的电位慢慢上升，当上升到CD4011的输入端门限电压时，CD4011的输入端全为高电平，所以输出为低电平，三极管截止，继电器断开，K2断开，插座断电。

K1立即给电容
C1放电。

通过改变电位器RP可以调整电容的充电速度，也就改变了延时时间。

由DIY电子制作网进行电路工作原理分析的。

元件清单：。

延时电路原理
延时电路是一种用于延迟电信号传输或控制信号触发的电路。

它通过改变信号的传输速度或延迟触发信号的时间来实现延时的功能。

延时电路的原理基于电信号的传输速度和电路元件的响应特性。

常见的延时电路包括时钟延迟电路、RC延时电路和定时器延
时电路等。

时钟延迟电路通过调节时钟信号的频率和相位来实现延时。

它通常使用可变频率振荡器和计数器来控制时钟信号的频率和相位，从而实现对信号传输的延时控制。

RC延时电路利用电容和电阻的充放电原理来实现延时。

电容
和电阻的数值可以通过选择合适的元件参数来调节延时时间。

当电容充电或放电的时间常数与电阻值相匹配时，延时时间就可以被控制。

定时器延时电路采用集成电路中的定时器元件实现延时功能。

定时器可以通过设置预定的定时值来延迟触发信号的时间。

它通常用于需要精确控制时间延迟的应用，如定时开关、定时触发器等。

延时电路在实际应用中具有广泛的用途，比如在通信系统中用于同步数据传输、在控制系统中用于时序控制、在计算机系统中用于处理微秒级的时序信号等。

通过选择合适的延时电路原理和参数，可以实现各种精确的延时需求。
