高压电缆故障分析及其状态检测技术

高压电缆常见故障分析与预防措施高压电缆在输电过程中起着非常重要的作用，但在使用过程中会出现各种故障。

了解高压电缆常见故障的原因和预防措施对确保输电系统的安全和稳定运行非常重要。

本文将就高压电缆常见故障进行分析，并提出预防措施。

一、高压电缆常见故障分析1. 绝缘老化故障绝缘老化是高压电缆中最为常见的故障之一。

常见的绝缘老化原因包括高温、潮湿环境、电压过高以及材料质量不过关等。

绝缘老化会导致电缆绝缘材料的性能下降，甚至出现击穿现象，引发短路故障。

2. 金属护套腐蚀故障金属护套腐蚀是高压电缆常见的故障之一，主要是由于长期暴露在潮湿、酸性或碱性环境中，导致金属护套表面产生腐蚀。

金属护套腐蚀会降低电缆的耐压能力，甚至导致金属护套断裂，造成安全隐患。

电缆在安装和维护过程中，可能会由于外力作用或操作不当，导致绝缘层破损，或者是在运行过程中被物体划伤，从而导致绝缘层出现破损故障。

绝缘层破损会导致电缆绝缘性能下降，容易引发短路故障。

4. 过载故障过载是导致高压电缆故障的常见原因之一。

在电缆输电过程中，如果电流超过了电缆额定电流的额定值，就会引起电缆过载。

长期的过载运行会导致电缆绝缘材料老化，甚至烧毁，影响电力系统的安全运行。

5. 外力损伤故障外力损伤是高压电缆常见故障之一，主要是由于电缆受到外部物体碰撞、挤压或拉伸等力的作用，导致电缆外部保护层损坏。

外力损伤会使电缆暴露在恶劣环境中，容易受到潮湿、腐蚀等因素影响，加速电缆的老化和损坏。

1. 加强绝缘检测对于高压电缆而言，绝缘性能的检测是非常重要的。

可以采用直流电桥法、介质损耗测试仪、局部放电测试仪等设备，定期对电缆的绝缘进行检测，及时发现绝缘老化现象，采取相应的维护措施。

2. 优化环境条件为了避免金属护套腐蚀，应尽量选择干燥、通风良好的环境进行电缆安装，避免将电缆暴露在潮湿、酸性或碱性环境中，可以通过防水、防腐涂料等方式加强保护。

3. 定期维护检测4. 控制负载合理控制负载，避免电缆长期过载运行，可以有效延长电缆的使用寿命，降低故障的发生。

高压脉冲电缆的连续在线监测和故障诊断方法高压脉冲电缆是一种用于输电和传输高电压脉冲信号的关键设备。

在高压脉冲电缆的工作过程中，由于环境条件、设备老化和故障等原因，存在着各种潜在的故障风险。

因此，连续在线监测和故障诊断对于确保高压脉冲电缆工作的稳定和可靠至关重要。

连续在线监测和故障诊断方法是通过安装在高压脉冲电缆上的传感器和监测装置，对电缆的各项指标进行实时监测和分析，从而实现对电缆的状态进行全面了解和判断，及时发现潜在的故障迹象，并提供相应的诊断方法和建议。

首先，连续在线监测方法需要安装合适的传感器和监测装置。

常用的传感器包括电流传感器、电压传感器、温度传感器、压力传感器等。

这些传感器可以对电缆的工作状态、温度、压力等参数进行实时监测和记录。

监测装置则负责对传感器采集到的数据进行处理和分析，并生成相应的监测报告和警报。

其次，高压脉冲电缆连续在线监测的关键在于数据分析和诊断算法。

监测装置可以通过对传感器数据的实时分析和处理，提取有用的信息，并通过相应的算法进行故障诊断。

常用的算法包括神经网络、模糊逻辑、时序分析等，这些算法可以根据传感器数据的变化规律，准确判断电缆的状态，包括是否存在故障、故障类型和故障位置等。

另外，为了提高连续在线监测的可靠性和准确性，还可以结合外部条件进行辅助监测。

比如，在高温环境下，可以通过红外热像仪对电缆温度进行实时监测；在高压环境下，可以通过超声波探测仪对电缆绝缘层的厚度和质量进行检测。

这些外部监测手段可以为连续在线监测提供更全面的信息，帮助诊断电缆的故障问题。

最后，连续在线监测和故障诊断方法需要建立一套完善的监测系统和管理体系。

监测系统可以通过互联网或局域网将传感器和监测装置连接在一起，实现数据的传输和共享。

监测数据可以通过云端存储和处理，这样可以实现对各个电缆的集中管理和监控。

同时，故障诊断的结果也可以通过监测系统实时反馈给相关维护人员，以便及时采取措施修复故障。

总体而言，高压脉冲电缆的连续在线监测和故障诊断方法是保证电缆工作稳定和可靠的重要手段。

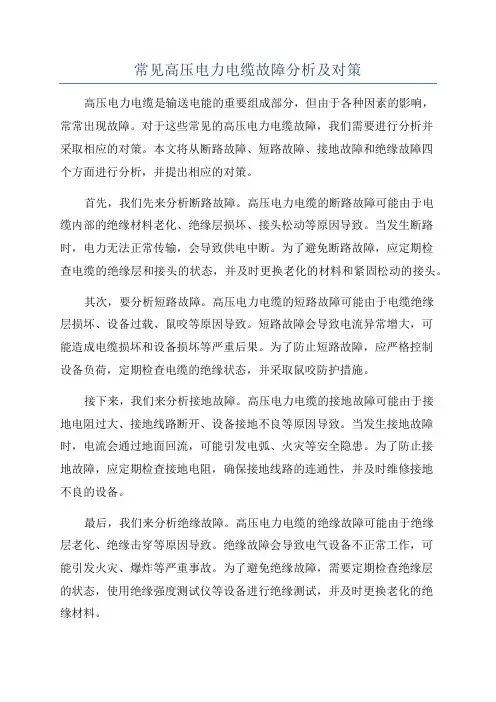

常见高压电力电缆故障分析及对策高压电力电缆是输送电能的重要组成部分，但由于各种因素的影响，常常出现故障。

对于这些常见的高压电力电缆故障，我们需要进行分析并采取相应的对策。

本文将从断路故障、短路故障、接地故障和绝缘故障四个方面进行分析，并提出相应的对策。

首先，我们先来分析断路故障。

高压电力电缆的断路故障可能由于电缆内部的绝缘材料老化、绝缘层损坏、接头松动等原因导致。

当发生断路时，电力无法正常传输，会导致供电中断。

为了避免断路故障，应定期检查电缆的绝缘层和接头的状态，并及时更换老化的材料和紧固松动的接头。

其次，要分析短路故障。

高压电力电缆的短路故障可能由于电缆绝缘层损坏、设备过载、鼠咬等原因导致。

短路故障会导致电流异常增大，可能造成电缆损坏和设备损坏等严重后果。

为了防止短路故障，应严格控制设备负荷，定期检查电缆的绝缘状态，并采取鼠咬防护措施。

接下来，我们来分析接地故障。

高压电力电缆的接地故障可能由于接地电阻过大、接地线路断开、设备接地不良等原因导致。

当发生接地故障时，电流会通过地面回流，可能引发电弧、火灾等安全隐患。

为了防止接地故障，应定期检查接地电阻，确保接地线路的连通性，并及时维修接地不良的设备。

最后，我们来分析绝缘故障。

高压电力电缆的绝缘故障可能由于绝缘层老化、绝缘击穿等原因导致。

绝缘故障会导致电气设备不正常工作，可能引发火灾、爆炸等严重事故。

为了避免绝缘故障，需要定期检查绝缘层的状态，使用绝缘强度测试仪等设备进行绝缘测试，并及时更换老化的绝缘材料。

综上所述，常见的高压电力电缆故障包括断路故障、短路故障、接地故障和绝缘故障。

针对这些故障，我们需要定期检查电缆的状态，及时更换老化的材料和维修损坏的设备，严格控制设备负荷，以及加强接地线路的维护。

只有这样，才能确保高压电力电缆的正常运行，保障供电的稳定与安全。

高压电力电缆护层电流在线监测及故障诊断技术摘要：在电缆的实际应用中，故障的发生可能是从理论上讲，通过深化电缆保护层电流在线监测的研究与分析，可以为解决实际故障提供参考。

在此基础上，分析了高压电力电缆护层电流的主要故障以及电流在线监测的原理进行分析，结合实际故障监测诊断技术的应用，进行了详细的探讨，希望通过这一理论研究，有助于有效地解决。

关键词：高压电力电缆；保护层电流；监测技术引言高压电力电缆使用中受多种因素影响的故障存在问题，要解决该故障，必须科学地采取重点解决故障的措施，保证故障第一时间消除。

1、高压电力电缆护层电流主要故障及原因分析1.1高压电力电缆护层电流主要故障分析高压电力电缆保护层电流故障一般具有多种类型、复杂原因等特点，除实际运行情况外，主要包括以下几个方面:(1)电缆接头松脱。

这些障碍在实际工作中更常见。

一般来说，这些障碍的原因主要在两个方面。

1)在电缆接头安装过程中，工人无法按操作规范工作，未安装到位，导致电缆接头部分松动。

(2)受外力影响，电缆接头部分松动，甚至电缆断开，无法形成闭合回路。

(2)交叉连接箱水。

这种问题在实际工作中也经常发生，影响比较大。

图1是J2连接器上的交叉连接盒被淹没的示意图。

此时导体直接接地，将正常的3个保护层电路变更为6个故障回路。

像这样的问题，如果连接盒表面发生泄漏等，降雨量频繁，降水量大，容易诱发，最终电缆保护层电流会短路，所以要充分注意。

(3)电缆连接器外部环氧预制件制动闸。

需要注意的是，这些障碍问题往往会产生更大的影响。

具体地说，这些问题会导致电缆两侧的金属保护层连接，整个交叉互连系统受到影响，同时保护层电流瞬间升高，导致连接器内环氧预制件加热，从而产生不同级别的安全风险。

此外，如果发生这种问题，还会影响两个保护层电流，威胁电缆线的安全使用，严重影响电力系统的正常供电，给电网的安全稳定运行带来巨大风险。

1.2高压电力电缆护层电流故障原因分析一般来说，实际导致高压电力电缆保护层电流故障的原因有多种，而其中主要原因往往集中在超负荷运行方面。
