钢筋焊接头检测要求

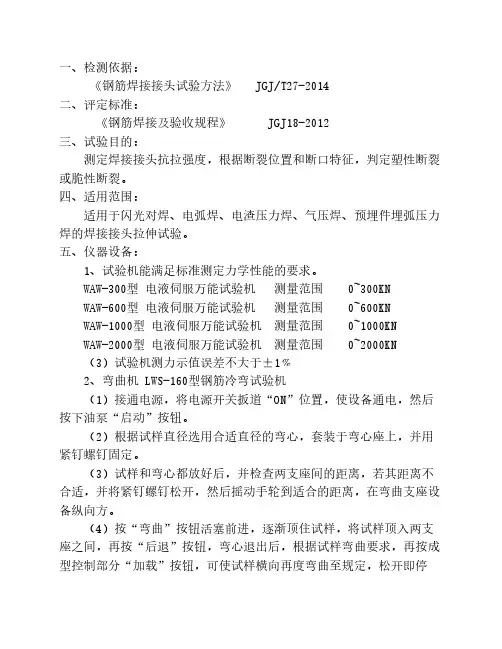

一、检测依据：《钢筋焊接接头试验方法》 JGJ/T27-2014二、评定标准：《钢筋焊接及验收规程》 JGJ18-2012三、试验目的：测定焊接接头抗拉强度，根据断裂位置和断口特征，判定塑性断裂或脆性断裂。

四、适用范围：适用于闪光对焊、电弧焊、电渣压力焊、气压焊、预埋件埋弧压力焊的焊接接头拉伸试验。

五、仪器设备：1、试验机能满足标准测定力学性能的要求。

WAW-300型 电液伺服万能试验机 测量范围 0~300KNWAW-600型 电液伺服万能试验机 测量范围 0~600KNWAW-1000型 电液伺服万能试验机 测量范围 0~1000KNWAW-2000型 电液伺服万能试验机 测量范围 0~2000KN （3）试验机测力示值误差不大于±1﹪2、弯曲机 LWS-160型钢筋冷弯试验机（1）接通电源，将电源开关扳道“ON”位置，使设备通电，然后按下油泵“启动”按钮。

（2）根据试样直径选用合适直径的弯心，套装于弯心座上，并用紧钉螺钉固定。

（3）试样和弯心都放好后，并检查两支座间的距离，若其距离不合适，并将紧钉螺钉松开，然后摇动手轮到适合的距离，在弯曲支座设备纵向方。

（4）按“弯曲”按钮活塞前进，逐渐顶住试样，将试样顶入两支座之间，再按“后退”按钮，弯心退出后，根据试样弯曲要求，再按成型控制部分“加载”按钮，可使试样横向再度弯曲至规定，松开即停止。

（5）按下活塞“后退”按钮，活塞带动弯心向后移动，直到弯心移动到两支棍前方，然后轻按活塞“停止”按钮，活塞停止移动。

（6）试验结束，按下油泵“停止”按钮，并将电源开关扳道“QFF”位置，使机器处于断电状态。

3、根据试样尺寸测量精度的要求选用相应精度的量具或仪器。

游标卡尺： 0~150mm ，精确度0.02 mm。

4、试验机、及测量工具或仪器必须由计量部门定期检定。

六、钢筋焊接方式：1、闪光对焊；2、电弧焊焊接类型可分：搭接焊、帮条焊、坡口焊和熔槽帮条焊、 预埋件钢筋T型接头电弧焊、水平窄间隙焊;3、电渣压力焊;4、气压焊5、预埋件埋弧压力焊七、焊接钢筋试件的取样1、班前焊试件：在正式焊接施工前按同一焊工、同批钢筋、同焊接形式取模拟试件一组，试件数量和试验项目与班中焊试件相同。

L=L1+4d+200mm
L=L1+4d+200mm
钢筋砼用 钢筋焊接网
牌号、直径及尺寸相同的焊 2 接网架每300件为一批。 3
拉伸 剪切
L≥180mm+200mm
距焊点近端50mm， 距焊点长端≥2 50mm
注:1.式中：d—钢筋直径(mm)； L1—焊缝长度(mm)； L—试件长度(mm)；200(mm)—夹持长度。
5．6．2 电渣压力焊接头外观质量检查结果，应符合下列规定： 1 四周焊包凸出钢筋表面的高度，当钢筋直径为25mm及以下时，不得小于4mm； 当钢筋直径为28mm及以上时，不得小于6mm； 2 钢筋与电极接触处，应无烧伤缺陷； 3 接头处的弯折角度不得大于2°； 4 接头处的轴线偏移不得大于1mm。
• 2 与电极接触处的钢筋表面不得有明显烧伤； • 3 接头处的弯折角度不得大于2°； • 4 接头处的轴线偏移不得大于钢筋直径的1／10，且
不得大1mm。
5．4 箍筋闪光对焊接头.[JGJ18-2012]
5.4.1 箍筋闪光对焊接头应分批进行外观质量检查和力学性 能检验，并应符合下列规定：
. 1 在同一台班内，由同一焊工完成的600个同牌号、同直 径箍筋闪光对焊接头作为一个检验批；如超出600个接头， 其超出部分可以与下一台班完成接头累计计算；
-5接头拉伸试验结果评定.[JGJ18-2012] 3) 3个试件均断于焊缝，呈脆性断裂，其抗拉强度均
大于或等于钢筋母材抗拉强度标准值的1．0倍。
注：试件断于热影响区，呈延性断裂，应视作与断于钢筋母材等同；
• 试件断于热影响区，呈脆性断裂，应视作与断于焊缝等同。
-5接头拉伸试验结果评定.[JGJ18-2012]

钢筋焊接接头试验方法标准钢筋焊接接头试验方法标准是对钢筋焊接接头进行质量检测的重要依据，它的制定和执行对于保障工程质量和安全具有重要意义。

本文将介绍钢筋焊接接头试验方法标准的相关内容，希望能够对相关人员有所帮助。

一、试验目的。

钢筋焊接接头试验的目的是为了检验焊接接头的质量，确保其满足工程要求，具有良好的可靠性和安全性。

二、试验内容。

1. 外观检查，对焊接接头的外观进行检查，包括焊接表面的平整度、焊缝的形状和尺寸等。

2. 尺寸检查，测量焊接接头的尺寸，包括焊缝的宽度、高度、长度等。

3. 焊接质量检验，通过对焊缝进行探伤、X射线或超声波检测，检验焊接接头的质量情况。

4. 强度试验，对焊接接头进行拉伸、弯曲等强度试验，检验其抗拉、抗弯性能。

5. 剪切试验，对焊接接头进行剪切试验，检验其剪切性能。

三、试验方法。

1. 外观检查，采用目视检查的方法，对焊接接头的外观进行检查，根据相关标准进行评定。

2. 尺寸检查，采用测量仪器进行尺寸检查，测量焊接接头的尺寸，记录数据并进行评定。

3. 焊接质量检验，根据工程要求，选择合适的检测方法进行焊接质量检验，确保焊接接头的质量。

4. 强度试验，采用万能试验机等设备进行强度试验，记录数据并进行评定。

5. 剪切试验，采用剪切试验机进行剪切试验，记录数据并进行评定。

四、试验要求。

1. 试验应按照相关标准进行，确保试验的准确性和可靠性。

2. 试验过程中应严格按照操作规程进行，确保试验结果的准确性。

3. 试验数据应进行记录和归档，便于查阅和分析。

4. 试验结果应符合工程要求，否则应进行相应的处理和整改。

五、试验注意事项。

1. 在进行试验前，应对试验设备进行检查和校准，确保设备的正常运行。

2. 在进行试验过程中，应严格按照操作规程进行，确保试验过程的准确性和可靠性。

3. 在试验结束后，应对试验数据进行整理和归档，便于后续的查阅和分析。

六、结论。

钢筋焊接接头试验方法标准是对钢筋焊接接头质量进行检验的重要依据，通过严格执行试验标准，可以确保焊接接头的质量，保障工程的安全和可靠性。

钢筋闪光对焊接头质量标准及检验方法引言：钢筋闪光对焊接头是建筑、桥梁等工程中常见的连接方式之一。

其质量直接关系到工程结构的牢固程度和稳定性。

为了确保钢筋闪光对焊接头的质量，需要根据一定的标准和采用适当的检验方法进行检验。

本文将介绍钢筋闪光对焊接头的质量标准及相应的检验方法，以提供参考。

一、钢筋闪光对焊接头质量标准1. 国家标准《钢筋闪光对焊接头技术规程》（GB/T 1499.2-2018）是国家对钢筋闪光对焊接头的质量标准进行统一的标准文档。

根据该标准，钢筋闪光对焊接头的质量应符合以下要求：（1）焊缝应均匀、连续，无缺陷和夹渣等缺陷；（2）焊缝与钢筋的连接牢固，焊缝与母材之间无明显的夹杂物；（3）焊接头表面应光洁，无裂纹、夹沙、气孔等缺陷；（4）焊接头尺寸应符合设计要求，无明显的凸起或凹陷。

2. 工程规范除了国家标准外，各行业的工程规范也会对钢筋闪光对焊接头的质量进行具体要求，例如建筑行业的《建筑钢筋工程施工及验收规范》（GB 50204-2015）、桥梁行业的《公路桥梁施工与验收规范》（JTG/T B02-2013）等。

这些规范主要是针对具体的工程类型，对焊接头的质量要求可能会有更为具体的规定，包括焊接头的尺寸、形状、角度、强度等。

二、钢筋闪光对焊接头质量检验方法1. 目视检验目视检验是最常用、最直观的一种检验方法。

通过裸眼观察焊接头的外观，可以初步判断焊接质量是否合格。

目视检验主要包括以下几个方面：（1）焊缝的均匀性和连续性；（2）焊缝表面的光洁度；（3）焊缝与母材之间的连接情况；（4）焊接头是否存在裂纹、夹沙和气孔等缺陷。

2. 检测仪器除了目视检验外，还可以使用一些专门的检测仪器进行检验，以更加准确地评估焊接头的质量。

（1）超声波探伤仪：用于检测焊缝中的夹杂物、气孔等缺陷。

（2）放射性检测仪器：用于检测焊接头的裂纹和缺陷。

3. 抽取样本在进行钢筋闪光对焊接头质量检验时，需要从焊接部位抽取样本进行检测。
