提取载波

2PSK平方环法载波提取简介2PSK平方环法载波提取是一种用于解调调制方式为2PSK （二进制相移键控）的信号的载波提取方法。

在2PSK调制中，数字信号通过两个相位值进行传输，即0°和180°。

平方环法载波提取通过对接收到的信号进行平方运算，然后利用环路滤波器提取出信号的载波部分。

本文将介绍2PSK平方环法载波提取的原理及其在数字通信领域的应用。

原理2PSK平方环法载波提取的原理基于信号的幅值与频谱特性。

二进制相移键控（2PSK）信号可以用如下表达式表示：$$s(t) = A \\cdot \\cos(2\\pi f_c t + \\phi)$$其中，A为信号的幅值，A A为信号的载波频率，$\\phi$为信号的初始相位。

在2PSK调制中，$\\phi$的取值只有0°和180°，通过改变$\\phi$的值来传递数字信息。

当接收到经过信道传输后的2PSK信号时，其表达式可以表示为：$$r(t) = A \\cdot \\cos(2\\pi f_c t + \\phi + \\theta)$$其中，$\\theta$为噪声引起的相位偏移。

为了提取信号中的载波频率并减小噪声的影响，可以将接收到的信号进行平方运算：$$r^2(t) = A^2 \\cdot \\cos^2(2\\pi f_c t + \\phi +\\theta)$$对上式进行展开并应用三角恒等式可以得到：$$r^2(t) = \\frac{A^2}{2}(1 + \\cos(4\\pi f_c t + 2\\phi + 2\\theta))$$通过对A2(A)进行滤波可以得到：$$y(t) = \\frac{A^2}{2} \\cos(4\\pi f_c t + 2\\phi +2\\theta)$$从上式中可以看出，A(A)的频率成分是信号的载波频率的两倍，因此可以通过对A(A)进行环路滤波来提取信号的载波频率。

第一章设计总体思路及方案确定该课程设计要求从2DPSK信号中载波的提取与实现。

通常载波的提取方法有两种：一种是在发送有用信号的同时，在适当的频率位置上，插入一个（或多个）称作导频的正弦波，接收端就由导频提取出载波，这类方法称为插入导频法；另一种是不专门发送导频，而在接收端直接从发送信号中提取载波，这类方法称为直接法。

直接法又主要有平方环法和科斯塔斯环法两种比较常用的方法。

平方交换法提取载波方框图中的2c f窄带滤波器若用锁相环（第二章详细介绍）代替，就称为平方环法提取载波，如图1-1所示。

由于锁相环具有良好的跟踪、窄带滤波和记忆性能，平方环法比一般的平方变换法具有更好的性能。

用平方法提取载波同步信号时，对于没有载波分量的信号可以用非线性变换的方法得到载波分量。

对信号做平方运算是常用的方法，因此我选择平方环法。

平方环电路即对信号进行平方后提取载波。

设接收信号为：S( t )=m(t)cos W0t式中m(t)为调制信号，它无直流分量。

这样，在S( t )中没有载频分量。

将此信号平方后，得到：S2( t )=m2(t)cos2W0t＝m2(t)/2+ m2(t)cos2W0t/2 其中包含两倍的载频（2f0）的分量，用窄带滤波器将此分量滤出，并经过二分频，就得出载频f0的分量。

通信系统中常用平方环或同相正交环(科斯塔斯环)从2DPSK 信号中提取相干载波。

用平方法提取载频时，可以使用锁相环（PLL）代替窄带滤波器由于锁相环的输出信号具有更好的稳定性，并且不必须有连续的输入信号（例如，时分制信号），所以它的应用较为广泛。

在现代数字接受机中，锁相环的具体电路可能大大有别于上图中的电路，但是其性能是等效的。

起到鉴相器作用的相乘电路可以用一组匹配滤波器代替，其中每个匹配滤波器的匹配特性具有稍微不同的相位偏置，其输出送给一个加权函数，使加权函数给出相位误差的估值。

看起来这样做很复杂，但是用数字信号处理技术则很容易实现。

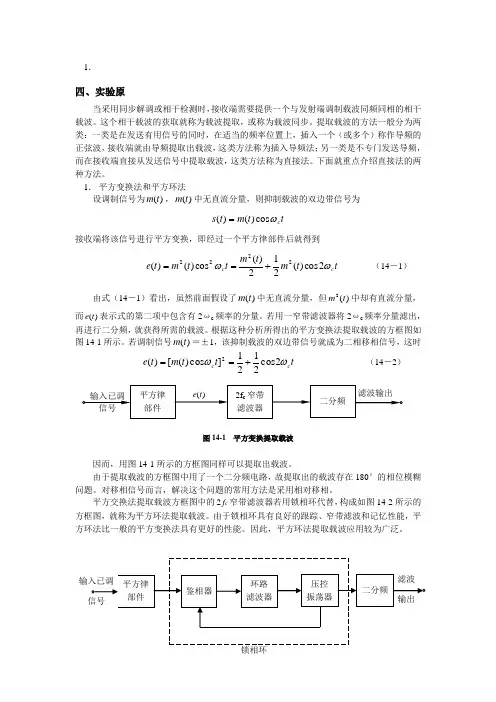

1．四、实验原当采用同步解调或相干检测时，接收端需要提供一个与发射端调制载波同频同相的相干载波。

这个相干载波的获取就称为载波提取，或称为载波同步。

提取载波的方法一般分为两类：一类是在发送有用信号的同时，在适当的频率位置上，插入一个（或多个）称作导频的正弦波，接收端就由导频提取出载波，这类方法称为插入导频法；另一类是不专门发送导频，而在接收端直接从发送信号中提取载波，这类方法称为直接法。

下面就重点介绍直接法的两种方法。

1． 平方变换法和平方环法设调制信号为()m t ，()m t 中无直流分量，则抑制载波的双边带信号为t t m t s c ωcos )()(=接收端将该信号进行平方变换，即经过一个平方律部件后就得到t t m t m t t m t e c c ωω2cos )(212)(cos )()(2222+== （14－1）由式（14－1）看出，虽然前面假设了()m t 中无直流分量，但2()m t 中却有直流分量，而()e t 表示式的第二项中包含有2ωc 频率的分量。

若用一窄带滤波器将2ωc 频率分量滤出，再进行二分频，就获得所需的载波。

根据这种分析所得出的平方变换法提取载波的方框图如图14-1所示。

若调制信号()m t ＝±1，该抑制载波的双边带信号就成为二相移相信号，这时t t t m t e c c ωω2cos 2121]cos )([)(2+== （14－2）图14-1 平方变换提取载波因而，用图14-1所示的方框图同样可以提取出载波。

由于提取载波的方框图中用了一个二分频电路，故提取出的载波存在180°的相位模糊问题。

对移相信号而言，解决这个问题的常用方法是采用相对移相。

平方交换法提取载波方框图中的2c f 窄带滤波器若用锁相环代替，构成如图14-2所示的方框图，就称为平方环法提取载波。

由于锁相环具有良好的跟踪、窄带滤波和记忆性能，平方环法比一般的平方变换法具有更好的性能。

载波同步提取方法载波同步提取方法是数字通信中非常重要的一部分，它主要用于接收端对于发送端发出的信号进行恢复。

在数字通信中，载波同步提取方法是非常必要的，因为发送端的信号往往会受到频率偏移、相位噪声等各种干扰，使得接收端很难对信号进行准确的解调和恢复。

因此，载波同步提取方法的研究和应用对于数字通信系统的性能至关重要。

载波同步提取方法主要包括信号检测、频率估计和相位同步三个方面。

首先，信号检测是通过接收端对接收到的信号进行初步处理，识别出信号的存在和基本特征。

接着，频率估计是对信号的频率进行估计和补偿，以纠正由于频率偏移而引起的信号失真。

最后，相位同步是对信号的相位进行调整，以使得接收端的信号与发送端的同步，从而实现准确的解调和信号恢复。

在实际的数字通信系统中，载波同步提取方法有多种实现方式，下面将介绍一些常见的方法：1. 相关估计法：这是一种基于相关函数的频率估计方法。

它通过计算接收信号和本地参考信号的相关函数来估计两者之间的相位差和频率偏移，从而实现相位同步和频率校正。

2. Costas环路：这是一种常用的数字调制解调中采用的相位同步方法。

它通过在接收端引入一个Costas环路来实现相位同步，从而可以在有载波情况下对QAM、PSK等调制信号进行解调。

3. PLL环路：PLL（Phase-Locked Loop）是一种广泛应用于载波同步提取的方法。

它通过不断调整本地振荡器的相位和频率，使得其与接收信号的相位和频率保持同步，从而实现信号的准确解调。

除了上述方法，还有很多其他的载波同步提取方法，如最大似然估计法、瞬时频率估计法、均值估计法等。

这些方法各有特点，可以根据具体的通信系统要求和环境来选择合适的方法。

总的来说，载波同步提取方法是数字通信系统中不可或缺的一部分，它对于系统的性能和可靠性有着重要的影响。

因此，在设计和实现数字通信系统时，需要认真考虑载波同步提取方法的选择和优化，以确保系统能够在各种复杂的通信环境下都能够实现稳定、准确的信号恢复和解调。
