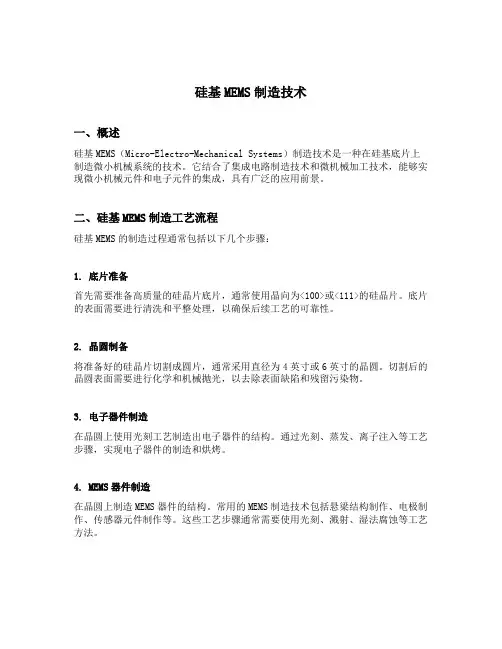

硅基MEMS制造技术一、概述硅基MEMS（Micro-Electro-Mechanical Systems）制造技术是一种在硅基底片上制造微小机械系统的技术。
它结合了集成电路制造技术和微机械加工技术，能够实现微小机械元件和电子元件的集成，具有广泛的应用前景。
二、硅基MEMS制造工艺流程硅基MEMS的制造过程通常包括以下几个步骤：1. 底片准备首先需要准备高质量的硅晶片底片，通常使用晶向为<100>或<111>的硅晶片。
底片的表面需要进行清洗和平整处理，以确保后续工艺的可靠性。
2. 晶圆制备将准备好的硅晶片切割成圆片，通常采用直径为4英寸或6英寸的晶圆。
切割后的晶圆表面需要进行化学和机械抛光，以去除表面缺陷和残留污染物。
3. 电子器件制造在晶圆上使用光刻工艺制造出电子器件的结构。
通过光刻、蒸发、离子注入等工艺步骤，实现电子器件的制造和烘烤。
4. MEMS器件制造在晶圆上制造MEMS器件的结构。
常用的MEMS制造技术包括悬梁结构制作、电极制作、传感器元件制作等。
这些工艺步骤通常需要使用光刻、溅射、湿法腐蚀等工艺方法。
5. 封装封装涂覆将制造好的MEMS器件进行封装和涂覆保护层。
封装通常包括芯片粘接、封装介质注入、压力测试等步骤。
涂覆保护层可以保护MEMS器件免受环境中的灰尘和湿气的侵蚀。
6. 性能测试与封装对制造好的MEMS器件进行性能测试，包括静态测试和动态测试。
在测试合格后，将其封装到具有保护功能的封装载体中。
三、硅基MEMS制造技术的应用1. 惯性传感器硅基MEMS制造技术被广泛应用于惯性传感器领域。
通过制造微小的加速度计和陀螺仪等传感器，可以实现对物体姿态、加速度等参数的测量。
惯性传感器广泛应用于航空航天、汽车、手机等领域。
2. 压力传感器利用硅基MEMS制造技术制作的压力传感器具有高灵敏度、良好的线性度和稳定性。
压力传感器常用于医疗、汽车、工业等领域的气压测量和控制。
硅MEMS器件加工技术及展望随着科技的飞速发展，微电子技术已经成为了现代社会的基石，其中硅MEMS（微电子机械系统）器件更是成为了研究热点。
这些基于硅材料的微小机械结构，在通信、生物医学、航空航天等领域具有广泛的应用前景。
本文将介绍硅MEMS器件加工技术的基本原理和主要方法，并对其未来发展进行展望。
硅MEMS器件加工技术的基本原理是将半导体工艺应用于微小机械结构的制造中。
通过光刻、干法或湿法刻蚀、离子注入等半导体工艺，可以在硅片上加工出微小的机械结构。
这些机械结构可以包括悬臂梁、弹簧、谐振器、微泵、微阀等。
表面微加工技术是一种常见的硅MEMS器件加工方法，其主要流程包括光刻、氧化、刻蚀等步骤。
通过光刻，可以将设计好的图案转移到硅片上；再通过氧化，在硅片表面形成一层薄膜；最后通过刻蚀，将硅片表面的薄膜去掉，从而形成微小的机械结构。
体微加工技术是一种直接在硅内部制造微小机械结构的方法。
其主要流程包括掩膜制作、深反应离子刻蚀等步骤。
通过掩膜制作，可以将硅片表面不需要刻蚀的区域保护起来；再通过深反应离子刻蚀，可以直接在硅片内部刻出微小的机械结构。
随着科技的不断发展，硅MEMS器件加工技术也在不断进步。
未来，该技术将面临以下发展趋势：制程集成：通过将多个工艺步骤集成在一起，可以提高硅MEMS器件的制造效率和良品率。
智能化制造：应用人工智能和大数据技术，实现硅MEMS器件的智能化制造，提高生产效率。
环保和可持续性发展：在制造过程中考虑环保和可持续性发展，减少废弃物排放和能源消耗，推动硅MEMS产业的可持续发展。
应用拓展：随着硅MEMS技术的不断发展，其应用领域也将不断拓展。
未来，硅MEMS器件将在医疗、航空航天、环保等领域发挥更大的作用。
硅MEMS器件加工技术是一项具有重大意义的技术，其未来的发展趋势将更加广泛的应用领域、更高的制造效率和更环保的可持续性发展。
随着科技的不断发展，微电子制造技术的进步，微机电系统（MEMS）器件的设计与制造也在逐步提升。
MEMS制造工艺及技术的深度解析一、引言微机电系统（Micro-Electro-Mechanical Systems，简称MEMS）是一种将微型机械结构与电子元件集成在同一芯片上的技术。
由于其体积小、功耗低、性能高等特点，MEMS技术已被广泛应用于各种领域，如汽车、医疗、消费电子、通信等。
本文将详细介绍MEMS的制造工艺及技术，以帮助读者更深入地了解这一领域。
二、MEMS制造工艺1. 硅片准备MEMS制造通常开始于一片硅片。
根据所需的设备特性，可以选择不同晶向、电阻率和厚度的硅片。
硅片的质量对最终设备的性能有着至关重要的影响。
2. 沉积沉积是制造MEMS设备的一个关键步骤。
它涉及到在硅片上添加各种材料，如多晶硅、氮化硅、氧化铝等。
这些材料可以用于形成机械结构、电路元件或牺牲层。
沉积方法有多种，包括化学气相沉积（CVD）、物理气相沉积（PVD）和电镀等。
3. 光刻光刻是一种利用光敏材料和模板来转移图案到硅片上的技术。
通过光刻，我们可以在硅片上形成复杂的机械结构和电路图案。
光刻的精度和分辨率对最终设备的性能有着重要影响。
4. 刻蚀刻蚀是一种通过化学或物理方法来去除硅片上未被光刻胶保护的部分的技术。
它可以用来形成机械结构、电路元件或通孔。
刻蚀方法有湿法刻蚀和干法刻蚀两种。
湿法刻蚀使用化学溶液来去除材料，而干法刻蚀则使用等离子体或反应离子刻蚀（RIE）来去除材料。
5. 键合与封装键合是将两个或多个硅片通过化学键连接在一起的过程。
它可以用于制造多层MEMS设备或将MEMS设备与电路芯片集成在一起。
封装是将MEMS设备封装在一个保护壳内以防止环境对其造成损害的过程。
封装材料可以是陶瓷、塑料或金属。
三、MEMS制造技术挑战与发展趋势1. 尺寸效应与可靠性问题随着MEMS设备的尺寸不断减小，尺寸效应和可靠性问题日益突出。
例如，微小的机械结构可能因热膨胀系数不匹配或残余应力而导致失效。
为了解决这些问题，研究人员正在开发新型材料和制造工艺以提高MEMS设备的可靠性。
mems工艺技术路线MEMS（Micro-Electro-Mechanical Systems）是一种将微电子技术与微机械技术相结合的新型技术，它能够在微米级别上制造出微小尺寸的机械结构。
MEMS技术在传感器、光学、生物医学等领域起着重要作用，因此MEMS技术的研究和发展受到了广泛关注。
MEMS工艺技术路线主要包括六个步骤：定义、制作图形、加工、建立结构、封装和测试。
首先是定义阶段，需要在硅片的表面上制作出所需的图形。
这一步主要依靠光刻技术，通过在硅片表面涂覆光刻胶，然后利用掩膜进行光阻曝光，再进行光刻胶的显影和刻蚀，最终形成所需图形。
这一步骤非常重要，也是MEMS工艺技术的核心。
接下来是制作图形阶段，即利用显影和刻蚀技术将所需图形转化为凹槽或凸起的结构。
这一步骤主要依靠湿法腐蚀和干法腐蚀技术来进行刻蚀，以形成所需的结构。
然后是加工阶段，需要对硅片进行剩余的加工处理。
这一步骤包括掺杂、扩散、沉积等工艺，以获得所需要的电学、磁学和光学特性。
建立结构阶段是通过层叠和结合不同材料形成完整的MEMS器件。
这一步骤需要利用薄膜沉积和刻蚀等工艺，将不同材料的层叠结合成为一体。
封装是将MEMS器件封装到特定的封装中，保护器件并提供良好的电气和机械性能。
这一步骤主要包括背面研磨、切割、粘接等工艺。
最后是测试阶段，对制造好的MEMS器件进行各种测试。
这一步骤主要包括电学测试、机械测试、光学测试等，以确保器件的性能符合设计要求。
总的来说，MEMS工艺技术路线是一个复杂而精细的过程，需要运用各种微加工和微细结构制造技术。
这一技术路线的研究与发展为MEMS技术的进一步应用和推广提供了重要的支持。
同时，MEMS工艺技术路线也需要不断地进行改进和创新，以适应不断发展的科技需求。
mems硅微加工技术
MEMS（Micro-Electro-Mechanical Systems）是一种将微型机
械元件、微型传感器、微型执行器和微型电子元件集成在一起的技术。
MEMS硅微加工技术是制造MEMS器件的关键技术之一，它主要
包括光刻、腐蚀、沉积、离子注入、热处理等步骤。
首先，光刻是MEMS硅微加工技术中的重要步骤之一。
通过光刻
技术，可以在硅片上制作出微细的图案和结构，为后续的加工步骤
奠定基础。
其次，腐蚀技术是利用化学溶液对硅片进行局部腐蚀，
形成所需的微结构和微孔洞。
而沉积技术则是在硅片表面沉积金属、氧化物或多晶硅等材料，用于制作电极、传感器和执行器等部件。
离子注入是通过控制离子注入的能量和剂量，改变硅片的导电
性能和机械性能，实现器件的性能调控。
热处理则是通过高温处理，使得材料的晶格结构发生改变，从而改善器件的性能和稳定性。
除了上述技术，MEMS硅微加工还涉及到表面微纳米加工、微结
构的制备和封装技术等。
通过这些技术的综合应用，可以实现微型
机械元件和微型传感器的高精度制造和集成，从而推动MEMS技术在
加速计、压力传感器、微型惯性器件等领域的应用。
总的来说，MEMS硅微加工技术是一项复杂而又精密的技术，它为微型机械系统的制造提供了重要的技术支持，也为微型传感器和执行器的集成提供了关键的工艺手段。
随着技术的不断进步，相信MEMS硅微加工技术将会在更多领域展现出其巨大的潜力和价值。
mems典型工艺流程MEMS（微机电系统）是一种的技术，将微机电技术与集成电路技术相结合，制造出微小尺寸的机械系统和传感器。
在MEMS的制造过程中，需要经过一系列的工艺流程。
下面将介绍一般MEMS的典型工艺流程。
首先，MEMS的工艺流程通常从硅片的制备开始。
通常采用的是单晶硅片，其表面经过化学洗涤和高温氧化处理，以去除杂质和形成氧化硅层作为基底。
接下来是光刻工艺。
这一步骤通过将光刻胶涂覆在硅片上，然后使用特定的光掩膜进行照射，从而在光刻胶上形成需要的图案。
通过光刻工艺，可以制造出细小的结构和器件形状。
然后是刻蚀工艺。
刻蚀工艺使用化学或物理方法，将不需要的硅片或氧化层材料进行去除。
根据需要，可以采用湿法刻蚀或干法刻蚀。
刻蚀后，可以得到所需的MEMS结构和通道。
接下来是薄膜沉积工艺。
薄膜沉积工艺是将需要的材料沉积到硅片表面，以形成薄膜层。
这种工艺可以用于制造电极、传感器和阻尼材料等。
根据需要，可以采用热氧化、电镀或化学气相沉积等方法进行薄膜沉积。
然后是光刻和刻蚀重复多次的步骤。
这是因为MEMS设备通常需要复杂的结构，需要多次重复进行光刻和刻蚀，以形成所需的形状和结构。
这一步骤可能需要多次光刻胶涂覆、暴露和刻蚀，以实现所需的器件形状和功能。
最后是封装工艺。
封装工艺将制造好的MEMS器件封装到适当的壳体中，保护器件免受外界环境的干扰。
封装工艺可根据具体情况选择不同的方法，例如焊接、粘接或压接等。
总的来说，MEMS的典型工艺流程包括硅片制备、光刻、刻蚀、薄膜沉积、光刻和刻蚀重复多次以及封装。
通过这些工艺步骤，可以制造出各种微小尺寸的MEMS结构和传感器。
MEMS的制造工艺流程非常复杂，需要对微纳米材料和工艺参数进行精确控制和处理。
这些MEMS器件在航天、汽车、医疗和消费电子等领域具有广泛的应用前景。
MEMS工艺体硅微加工工艺1. 简介MEMS（Micro-Electro-Mechanical Systems），即微电子机械系统，是一种集成了电子、机械和光学等技术的微型设备。
MEMS工艺体硅微加工工艺是MEMS制造中最常用的一种工艺。
本文将介绍MEMS工艺体硅微加工的基本原理、工序以及常见的应用领域。
2. 工艺原理MEMS工艺体硅微加工工艺以单晶硅片作为主要材料，通过一系列的加工工序，制造出具有复杂结构和微尺寸的器件。
其工艺原理主要包括以下几个方面：2.1 单晶硅片制备单晶硅片是MEMS工艺体硅微加工的基础材料。
通过化学气相沉积（CVD）或磁控溅射等方法，在硅熔体中生长出单晶硅片。
然后，通过切割和抛光等工艺，将单晶硅片制备成规定尺寸和厚度的硅衬底。
2.2 光刻工艺光刻工艺是MEMS工艺体硅微加工中的重要步骤。
首先，将光刻胶覆盖在硅片表面。
然后，使用掩膜板，通过紫外光照射，使光刻胶发生化学反应，形成图案。
接着，将硅片浸泡在显影液中，去除未曝光的光刻胶。
最后，通过加热或暴露于紫外光下，固化已经显影的光刻胶。
2.3 甜蜜刻蚀甜蜜刻蚀是MEMS工艺体硅微加工中的关键步骤。
将制备好的硅片放置在刻蚀室中，通过控制刻蚀气体的流量、温度和压力等参数，使硅片表面发生化学刻蚀。
根据刻蚀深度和刻蚀特性的要求，可以选择不同的刻蚀方法，如湿法刻蚀、干法刻蚀等。
2.4 互连与封装互连与封装是MEMS工艺体硅微加工的最后环节。
通过金属薄膜沉积、光刻和腐蚀等工艺，将金属导线、引线等结构制作在硅片上，并与芯片上的电极进行连接。
同时，为了保护MEMS器件免受机械损伤和环境腐蚀，常常需要对其进行封装，通常采用薄膜封装或微结构封装等方法。
3. 工序流程MEMS工艺体硅微加工的工序流程会因具体的器件设计和制造要求而有所差异。
下面是一个典型的MEMS工艺体硅微加工的工序流程：1.单晶硅制备：通过CVD或磁控溅射等方法，制备出单晶硅片。
MEMS技术的加工工艺微机械加工工艺分为硅基加工和非硅基加工。
下面主要介绍体加工工艺、硅表面微机械加工技术、结合加工、逐次加工、另外单独一章介绍LIGA技术。
下图是微机械加工工艺的流程落图。
（一）体加工工艺体加工工艺包括去加工（腐蚀）、附着加工（镀膜）、改质加工（掺杂）和结合加工（键合）。
主要介绍腐蚀技术。
腐蚀技术主要包括干法腐蚀和湿法腐蚀，也可分为各向同性腐蚀和各向异性腐蚀。
（1）干法腐蚀是气体利用反应性气体或离子流进行的腐蚀。
干法腐蚀可以腐蚀多种金属，也可以刻蚀许多非金属材料；既可以各向同性刻蚀，又可以各向异性刻蚀，是集成电路工艺或MEMS工艺常用设备。
按刻蚀原理分，可分为等离子体刻蚀（PE：Plasma Etching）、反应离子刻蚀（RIE：Reaction Ion Etching）和电感耦合等离子体刻蚀（ICP：Induction Couple Plasma Etching）。
在等离子气体中，可是实现各向同性的等离子腐蚀。
通过离子流腐蚀，可以实现方向性腐蚀。
（2）湿法腐蚀是将与腐蚀的硅片置入具有确定化学成分和固定温度的腐蚀液体里进行的腐蚀。
硅的各向同性腐蚀是在硅的各个腐蚀方向上的腐蚀速度相等。
比如化学抛光等等。
常用的腐蚀液是HF-HNO3腐蚀系统，一般在HF和HNO3中加H2O或者CH3COOH。
与H2O相比，CH3COOH可以在更广泛的范围内稀释而保持HNO3的氧化能力，因此腐蚀液的氧化能力在使用期内相当稳定。
硅的各向异性腐蚀，是指对硅的不同晶面具有不同的腐蚀速率。
比如， {100}/{111}面的腐蚀速率比为100：1。
基于这种腐蚀特性，可在硅衬底上加工出各种各样的微结构。
各向异性腐蚀剂一般分为两类，一类是有机腐蚀剂，包括EPW（乙二胺，邻苯二酸和水）和联胺等。
另一类是无机腐蚀剂，包括碱性腐蚀液，如：KOH，NaOH，LiOH，CsOH和NH4OH等。
在硅的微结构的腐蚀中，不仅可以利用各向异性腐蚀技术控制理想的几何形状，而且还可以采用自停止技术来控制腐蚀的深度。
