2018-2019学年山东省威海市文登区九年级(上)期末物理试卷

  • 格式：pdf
  • 大小：336.21 KB
  • 文档页数：6

2018-2019学年山东省威海市文登区九年级（上）期末物理试卷一、单项选择题
1．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）
A．灯泡L变亮B．电压表示数变大
C．电流表A1示数变小D．电路消耗的总功率变大
2．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
3．某同学利用图甲所示的电路测量小灯泡的电功率。

电路中电源电压保持4.5V不变，灯泡上标有“3V，1W”字样。

闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。

下列说法错误的是（）
A．灯泡的额定功率为1W
B．灯泡正常发光时的电阻为9Ω
C．灯泡的实际功率为0.64W
D．此时灯泡和滑动变阻器的阻值之比为8：7
4．把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两
者互不吸引，则（）
A．甲有磁性，乙无磁性B．甲无磁性，乙有磁性
C．甲、乙都有磁性D．甲、乙都无磁性
5．如图是直流电铃的原理图。

关于电铃工作时的说法不正确的是（）
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，使电路断开
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．小锤击打铃碗时，电磁铁仍具有磁性
6．在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。

图是用两个单刀双掷开关控制一盏灯的电路。

则符合照明电路要求的是（）
A．B．
C．D．
二、多项选择题
7．如图所示，线圈转动过程中，下列说法正确的是（）
A．线圈的机械能转化为电能
B．通过灯泡的电流方向不变
C．通过灯泡的电流大小发生变化
D．线圈中产生电流的原理是电流磁效应
8．如图所示，小刘将n个“3V，0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中，通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光，则甲、乙两电路中的总电流与总功率的关系正确的是（）
A．I甲＝I乙B．I甲＝nI乙C．P甲＝P乙D．P甲＝nP乙
三、填空题
9．如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1＝Ω；当滑片P滑至最右端时，电流表的示数为A，通电10s电流通过R1产生的热量是J。

10．如图所示的电路中，电源电压6V保持不变。

只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A．则S2闭合前后R1消耗的电功率相差W。

11．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。

闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为Ω，电源电压为V。

12．如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示。

图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应。

则电源电压为V，定值电阻R0的阻值等于Ω。

13．有一台“220V、100W”的洗衣机，由于使用不当，造成电动机卡死，电动机因温度升高而烧坏。

从产品说明书得知，电动机线圈阻值为2Ω．那么这台洗衣机正常工作1min 消耗的电能为J，电动机卡死时，1min产生J的热量。

四、实验题
14．图甲是“测量小灯泡额定功率”实验电路图，滑动变阻器铭牌上标有“50Ω1.2A”，灯泡上标有“0.3A”字样，电源电压保持不变。

（1）请在乙图中将实验电路连接完整。

（导线不允许交叉，且滑片向右滑动时小灯泡变亮）（2）刚闭合开关时，电压表和电流表的示数分别为2V和0.2A．接着调节滑动变阻器直至小灯泡正常发光，这时滑动变阻器的滑片恰好在正中间。

由此可知可知，电源电压为V，小灯泡的额定电压为V，小灯泡的额定功率为W。

五、计算题
15．电吹风是现代家庭的常用电器。

如图甲所示是电吹风的电路原理图主要技术参数如图乙所示，求：
（1）电动机正常工作吹热风时，通过电热丝的电流为多大？电热丝的阻值？
（2）电吹风正常工作，5min内电流通过电热丝R产生的热量是多少？
（3）若电吹风的实际功率为810W，求此时的实际电压
（4）当小明家其它用电器都关闭，只有电吹风正常工作且吹热风时，在15min内电能表的转盘能转多少圈？【电能表上标有600R/kW•h】
额定电压220V
频率50Hz
吹热风时功率1100W
吹冷风时功率810W
2018-2019学年山东省威海市文登区九年级（上）期末物
理试卷
参考答案
一、单项选择题
1．D；2．C；3．C；4．A；5．D；6．D；
二、多项选择题
7．AC；8．BD；
三、填空题
9．10；0.2；4；10．3.2；11．10；12；12．12；10；13．6000；1.452×106；
四、实验题
14．12；4.5；1.35；
五、计算题
15．；。

合集下载

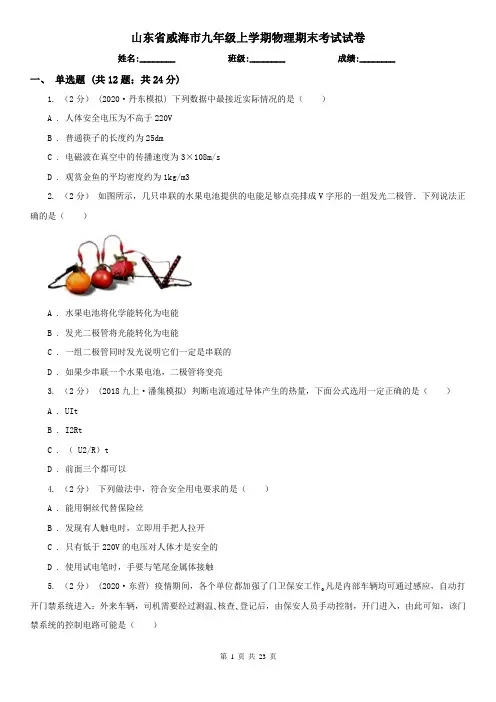

山东省威海市九年级上学期物理期末考试试卷

山东省威海市九年级上学期物理期末考试试卷

山东省威海市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分）(2020·丹东模拟) 下列数据中最接近实际情况的是（）A . 人体安全电压为不高于220VB . 普通筷子的长度约为25dmC . 电磁波在真空中的传播速度为3×108m/sD . 观赏金鱼的平均密度约为1kg/m32. （2分）如图所示，几只串联的水果电池提供的电能足够点亮排成V字形的一组发光二极管．下列说法正确的是（）A . 水果电池将化学能转化为电能B . 发光二极管将光能转化为电能C . 一组二极管同时发光说明它们一定是串联的D . 如果少串联一个水果电池，二极管将变亮3. （2分） (2018九上·潘集模拟) 判断电流通过导体产生的热量，下面公式选用一定正确的是（）A . UItB . I2RtC . （ U2/R）tD . 前面三个都可以4. （2分）下列做法中，符合安全用电要求的是（）A . 能用铜丝代替保险丝B . 发现有人触电时，立即用手把人拉开C . 只有低于220V的电压对人体才是安全的D . 使用试电笔时，手要与笔尾金属体接触5. （2分）(2020·东营) 疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A .B .C .D .6. （2分）(2020·青海) 如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。

已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。

用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。

则下列判断中正确的是（）A . 灯泡L1的灯丝断了B . 开关接触不良C . 灯泡L2的灯丝断了D . 灯泡L2被短路7. （2分）一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（）A . 0～0.6A，0～3VB . 0～0.6A，0～15VC . 0～3A，0～3VD . 0～3A，0～15V8. （2分）(2020·赤峰) 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R 为感光电阻，光照越强，阻值越小。

山东省威海市九年级上学期期末物理试卷

山东省威海市九年级上学期期末物理试卷

山东省威海市九年级上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、填空题 (共7题；共22分)1. （3分）如图所示，闭合开关，通电螺线管的上端为________ 极，将滑动变阻器滑片向右滑动，弹簧将________ （选填“伸长”或“缩短”）。

如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是________ 现象。

2. （4分） (2017九下·江都期中) “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的________大，在发动机开始工作一段时间内，水箱中水的内能会________（填“增加”或“减少”），这是通过________方式改变内能的；一台单缸四冲程汽油机的飞轮转速是1800r/min，则汽油机每秒对外做功________次.3. （3分） (2016九上·民勤期中) 随着人们物质生活水平逐步提高，家里使用的燃料发生了革命性的变化，天然气已逐步取代煤走进家庭．天然气与煤相比，热学方面突出的优点是________；环保方面突出的优点是________．若要将2.5kg、初温为20℃的水加热到80℃，至少需要燃烧________ kg的天然气．[水的比热容是4.2×103J/（kg•℃），煤的热值是3.4×107 J/kg，天然气的热值是5.0×107J/kg．]．4. （4分） (2016九上·霸州期中) 在如图所示的电路图中，闭合开关S前，电压表测的是________两端的电压，A1________（选填“＞”、“＜”或“=”）A2 ．闭合开关S后，电压表的示数________（选填“增大”、“减小”或“不变”），A1________（选填“＞”、“＜”或“=”）A2 ．5. （3分） (2018九上·丹江口期末) 如图甲所示，将额定电压为2.5V的小灯泡接入电源电压为6V 的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表示数绘制成如图乙所示的U﹣I图象，则小灯泡的额定功率为________W，小灯泡正常发光时，滑动变阻器接入电路的电阻是________Ω，此时整个电路消耗的电功率为________W。

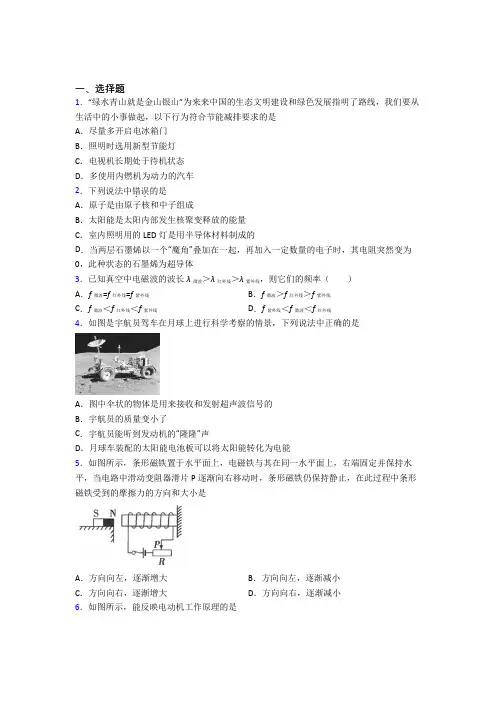

威海市初中物理九年级全册期末检测题(有答案解析)
