锅炉燃气点火系统

锅炉燃气点火系统调试措施一、引言锅炉燃气点火系统是锅炉启动时点燃燃料的重要组成部分。

为了保证锅炉的正常运行和安全性，需要对燃气点火系统进行调试。

本文将介绍锅炉燃气点火系统调试的措施和步骤。

二、前期准备在进行锅炉燃气点火系统调试前，需要进行一些前期准备工作。

首先，要检查燃气管道的连接是否牢固，阀门是否正常开启。

其次，要检查点火器和点火电缆是否正常，电源是否接通。

最后，要检查点火系统的控制器是否设置正确，各个参数是否符合要求。

三、调试步骤1. 检查点火器和点火电缆要检查点火器是否完好无损，是否有损坏或者松动的情况。

其次，要检查点火电缆是否连接正确，是否有断线或者接触不良的情况。

如果发现问题，应及时更换或修复。

2. 检查燃气供应在进行点火系统调试前，要确保燃气供应正常。

可以通过检查燃气管道的阀门和压力表来确认燃气供应是否稳定。

如果发现燃气供应不稳定或者压力不足，应及时进行调整或修复。

3. 调试点火控制器点火控制器是燃气点火系统的核心部件，需要进行正确的设置和调试。

首先，要检查控制器的参数设置是否正确，包括点火延时、点火次数等。

其次，要检查控制器的连接是否稳固，是否有松动或腐蚀现象。

最后，要进行控制器的功能测试，确保其正常工作。

4. 进行点火测试在调试过程中，需要进行点火测试来验证系统的正常运行。

首先，要保证点火器和电缆的连接正确，电源接通。

然后，按下点火按钮，观察点火器是否正常工作，是否能点燃燃气。

如果点火器无法正常工作，应检查点火电缆和点火控制器是否正常。

如果点火器能正常点燃燃气，说明系统调试成功。

5. 检查点火系统安全性在完成点火系统调试后，要进行安全性检查。

首先，要检查燃气泄漏情况，确保没有燃气泄漏现象。

其次，要检查点火器和电缆的绝缘情况，确保没有漏电或触电风险。

最后，要检查点火系统的工作稳定性，确保点火器能持续正常工作。

四、总结通过以上的调试措施和步骤，可以有效地调试锅炉燃气点火系统，确保其正常运行和安全性。

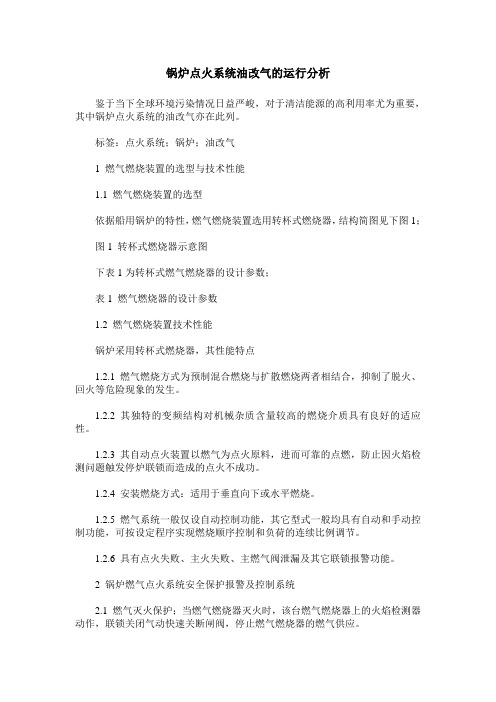

锅炉点火系统油改气的运行分析鉴于当下全球环境污染情况日益严峻，对于清洁能源的高利用率尤为重要，其中锅炉点火系统的油改气亦在此列。

标签：点火系统；锅炉；油改气1 燃气燃烧装置的选型与技术性能1.1 燃气燃烧装置的选型依据船用锅炉的特性，燃气燃烧装置选用转杯式燃烧器，结构简图见下图1；图1 转杯式燃烧器示意图下表1为转杯式燃气燃烧器的设计参数；表1 燃气燃烧器的设计参数1.2 燃气燃烧装置技术性能锅炉采用转杯式燃烧器，其性能特点1.2.1 燃气燃烧方式为预制混合燃烧与扩散燃烧两者相结合，抑制了脱火、回火等危险现象的发生。

1.2.2 其独特的变频结构对机械杂质含量较高的燃烧介质具有良好的适应性。

1.2.3 其自动点火装置以燃气为点火原料，进而可靠的点燃，防止因火焰检测问题触发停炉联锁而造成的点火不成功。

1.2.4 安装燃烧方式：适用于垂直向下或水平燃烧。

1.2.5 燃气系统一般仅设自动控制功能，其它型式一般均具有自动和手动控制功能，可按设定程序实现燃烧顺序控制和负荷的连续比例调节。

1.2.6 具有点火失败、主火失败、主燃气阀泄漏及其它联锁报警功能。

2 锅炉燃气点火系统安全保护报警及控制系统2.1 燃气灭火保护；当燃气燃烧器灭火时，该台燃气燃烧器上的火焰检测器动作，联锁关闭气动快速关断闸阀，停止燃气燃烧器的燃气供应。

2.2 燃气高、低压保护；当炉内燃气压力过高或者过低而报警时，相应的压力变送器会给出报警信号，触发联锁，关闭气路上的闸阀，切断燃气供应。

2.3 炉膛灭火联锁保护；当炉膛内突然发生灭火工况时，炉内传感器给燃气系统相应信号，触发连锁关闭锅炉上闸阀，停止燃烧器的燃气供应。

2.4 燃气的防爆措施；燃烧器类型选用强混燃烧器，强混燃烧器的燃气流速高，喷口压力大，对于防止燃气喷口回火现象有非常好的效果。

而且，在燃烧器的尾部安装阻火器，阀门采用气动类的速关阀，可以在紧急情况下迅速切断燃气，防止回火爆炸。

3 锅炉燃气点火系统运行分析3.1 燃气燃烧器首次试投运条件3.1.1 锅炉具备点火启动条件。

锅炉燃烧系统流程描述1.锅炉燃烧系统的工作流程一般包括点火、燃烧和停止三个阶段。

The working process of the boiler combustion system generally includes three stages: ignition, combustion, and shutdown.2.首先，操作人员会打开点火系统，使点火器开始工作，点燃锅炉燃烧室中的燃料。

First, the operator will turn on the ignition system, causing the igniter to start working and ignite the fuel inthe boiler combustion chamber.3.燃料燃烧时，空气也必须被送入燃烧室中，以保证燃料能够充分燃烧。

When the fuel is burning, air must also be delivered into the combustion chamber to ensure the fuel can burn fully.4.为了控制燃料和空气的比例，锅炉燃烧系统通常配备了调节阀和传感器。

To control the ratio of fuel and air, the boiler combustion system is usually equipped with regulating valves and sensors.5.传感器检测燃烧室内的温度和压力，并将这些数据传输给控制系统。

Sensors detect the temperature and pressure inside the combustion chamber and transmit this data to the control system.6.控制系统根据传感器反馈的信息，调节燃料供给和空气流量，以维持良好的燃烧状态。

锅炉点火系统的修理与维护手册第一章：引言锅炉作为重要的能源设备之一，在工业、商业和家庭中得到广泛应用。

其正常运行对于保证供热、供气和供水等工艺的顺利进行至关重要。

锅炉点火系统作为锅炉启动的重要环节之一，负责点燃燃烧材料并维持燃烧过程。

本手册旨在为维修人员提供有关锅炉点火系统修理和维护的指导。

第二章：锅炉点火系统概述2.1 锅炉点火系统的基本原理2.2 锅炉点火系统的组成部分2.3 锅炉点火系统的工作流程2.4 锅炉点火系统的常见问题第三章：锅炉点火系统常见故障及解决方法3.1 无法点火的故障排查3.2 点火过程中的故障排查3.3 燃烧不稳定的故障排查3.4 点火器损坏的故障排查3.5 点火控制器故障排查第四章：锅炉点火系统的维护注意事项4.1 点火器的维护4.2 点火控制器的维护4.3 点火系统的清洁保养4.4 点火系统的检查和测试4.5 锅炉点火系统的定期维护计划第五章：锅炉点火系统安全注意事项5.1 锅炉点火系统的安全操作规范5.2 点火器和点火控制器的安全运行要求5.3 点火系统维护中的安全措施5.4 点火系统故障的安全处理方法5.5 点火系统操作人员的安全培训和资质要求第六章：案例分析与解决方案6.1 案例一：点火器无法火花点燃6.2 案例二：点火过程中燃烧不稳定6.3 案例三：点火控制器频繁故障第七章：附录7.1 相关维修工具及设备介绍7.2 锅炉点火系统维修常用术语解释通过本手册的学习，维修人员能够全面了解锅炉点火系统的工作原理和组成部分。

掌握常见故障排查和解决方法，学会进行点火系统的维护和检修。

同时，我们强调了在维护和操作过程中的安全意识和操作规范。

通过案例分析，使维修人员能够更好地运用所学知识解决实际问题。

为了保证锅炉的正常运行和延长其使用寿命，建议在维修人员对锅炉点火系统的修理与维护有了充分的了解后，制定一个定期维护计划，定期检查和测试锅炉点火系统，发现和解决问题，确保系统的可靠性和安全性。

锅炉天然气点火系统与燃油点火系统的比较
一、经济性：
1、锅炉采用天然气点火：单台炉点火耗气量为800m3/h，一次点火时间
约为2h，按每台炉每月点火一次计算共12次。

年耗气：800 m3/h×2×12＝19200 m3/h
年费用为：19200 m3/h×2.65元/ m3＝50880元
2、锅炉采用燃油点火：单台炉点火耗油1000kg/次，按每台炉每月点火
一次计算共12次。

年耗油：1000kg/次×12＝12000 kg
年费用为：12吨×5500元＝66000元
3、天然气初装费加设备投资费用约为300万左右。

4、燃油系统设备投资费用低，只需一个10m3油罐及两台小油泵即可。

二、安全性：锅炉采用天然气点火业内并不鼓励，发电系统多采用燃油点火。

天然气易燃易爆，特别在锅炉压火时内部轻微泄露就可引起剧烈爆炸，严重威胁人身及设备安全。

柴油相对稳定且埋入地下，不开油泵不会发生泄露，相对安全，因此电厂多采用次法点火。

三、垃圾电厂铲车使用率高，用油泵加柴油管理起来方便。

四、天然气设计方面，天然气设计规范要求：天然气管道和其他管线需有一
定的安全距离，而目前垃圾发电厂的管路较多，管道交叉问题不好解决。

五、天然气施工方面：天然气施工周期较长，天然气管道需在其他管道、电
缆施工完成后，方可施工，对工期及现场管理影响较大。

综合考虑，建议公司改用燃油点火系统。

咸阳万泉环保有限公司工程部
2007年11月26日。

燃气锅炉的结构燃气锅炉是一种常见的供暖设备，其结构复杂多样。

一般来说，燃气锅炉主要由燃烧系统、热交换系统、排烟系统、控制系统和安全保护系统等几个部分组成。

首先是燃烧系统。

燃烧系统是燃气锅炉的核心部件，负责将燃气与空气混合并点燃。

燃烧系统主要包括燃气供应系统、点火系统和燃烧控制系统。

燃气供应系统负责将燃气从管道输送到燃烧器，通常包括燃气调压器、燃气阀门和燃气管道等。

点火系统通常采用电火花点火器，通过高压电流产生火花点燃混合气体。

燃烧控制系统则通过感应传感器和控制器，控制燃气的供应量和点火时机，以保证燃烧的安全和高效。

其次是热交换系统。

热交换系统是燃气锅炉的热能转换部分，负责将燃烧释放的热能传递给供暖介质。

热交换系统主要由燃烧室、烟道和换热器组成。

燃烧室是燃烧系统与烟道之间的空间，燃烧室内的燃烧产生的高温烟气通过烟道进入换热器。

烟道是一条通道，通常由多个弯头和连接管组成，通过合理的设计，增加烟气与换热器之间的接触面积，提高热能的利用效率。

换热器是燃气锅炉中最重要的组件，用于将烟气中的热能传递给水或其他介质，一般采用水管式或烟管式结构。

再次是排烟系统。

排烟系统是燃气锅炉中排出烟气的部分，主要由烟道、烟囱和风机组成。

烟道将烟气从换热器排出，烟囱则是将烟气引导到室外。

为了保证烟气排放的安全和环保，烟囱通常需要具备一定的高度和密封性能。

在一些大型的燃气锅炉中，还会配备风机，通过增加烟气排出的风速，提高排烟的效果。

控制系统是燃气锅炉的大脑，负责监测和控制燃烧过程和供暖系统的运行。

控制系统通常包括温度传感器、压力传感器、流量传感器、控制器和执行器等。

温度传感器用于感知燃气锅炉内部的温度变化，压力传感器用于监测燃气和供暖介质的压力情况，流量传感器用于测量燃气和供暖介质的流量。

控制器根据传感器的反馈信号，通过控制执行器（如燃气阀门、水泵、风机等），调节燃气和供暖介质的流量和温度，以保持燃烧的稳定和供暖系统的正常运行。

燃气锅炉的工作原理
燃气锅炉是一种利用燃气燃烧产生热能的设备，它的工作原理如下：
1. 储燃系统：燃气储存罐中的燃气通过管道输送到燃气锅炉内。

2. 点火系统：燃气进入燃烧器时，点火系统会发出火花，将燃气点燃。

3. 燃烧室：燃气燃烧后产生高温的火焰，火焰通过燃烧室使水壁受热。

4. 加热水系统：烟道中的烟气通过燃烧室后，进入烟囱排出。

同时，热能通过水壁传递给水体，从而加热水。

5. 水循环系统：加热后的水通过循环泵被输送到需要供热的地方，比如暖气片或热水龙头。

6. 操作控制系统：锅炉内安装了传感器和控制设备，以监测燃气的供给和温度等运行参数，并对锅炉的工作进行调节和控制。

总结：燃气锅炉通过燃烧燃气产生热能，利用热能加热水，并通过水循环系统将热水输送到需要供热的地方。

操作控制系统可以实时监测和控制锅炉的工作，以确保正常运行。
