测试计算机通讯串口好坏的方法

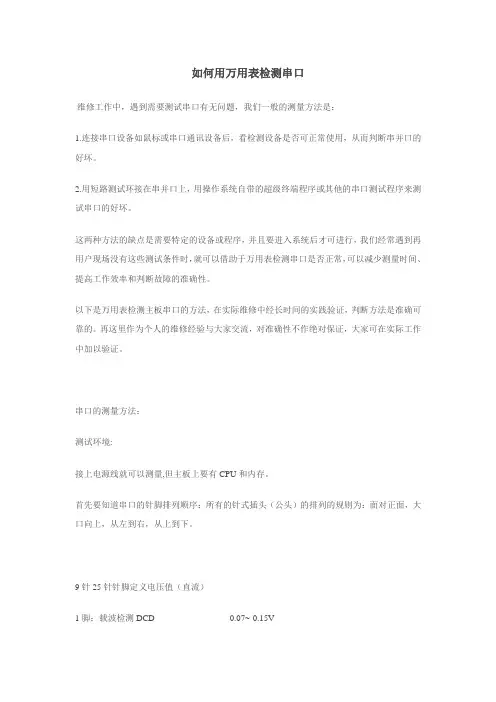

如何用万用表检测串口维修工作中，遇到需要测试串口有无问题，我们一般的测量方法是：1.连接串口设备如鼠标或串口通讯设备后，看检测设备是否可正常使用，从而判断串并口的好坏。

2.用短路测试环接在串并口上，用操作系统自带的超级终端程序或其他的串口测试程序来测试串口的好坏。

这两种方法的缺点是需要特定的设备或程序，并且要进入系统后才可进行，我们经常遇到再用户现场没有这些测试条件时，就可以借助于万用表检测串口是否正常，可以减少测量时间、提高工作效率和判断故障的准确性。

以下是万用表检测主板串口的方法，在实际维修中经长时间的实践验证，判断方法是准确可靠的。

再这里作为个人的维修经验与大家交流，对准确性不作绝对保证，大家可在实际工作中加以验证。

串口的测量方法：测试环境:接上电源线就可以测量,但主板上要有CPU和内存。

首先要知道串口的针脚排列顺序：所有的针式插头（公头）的排列的规则为：面对正面，大口向上，从左到右，从上到下。

9针25针针脚定义电压值（直流）1脚：载波检测DCD -0.07~-0.15V2脚：接受数据RXD -0.07~-0.15V3脚：发出数据TXD -10V~-12V4脚：数据终端准备好DTR -10V~-12V5脚：系统地线SG 0V(接地)6脚：数据准备好DSR -0.07~-0.15V7脚：请求发送RTS -10V~-12V8脚：清除发送CTS -0.07~-0.15V9脚：振铃指示RI -0.07~-0.15V注意：串口电压为负值判断标准：A.3.4.7脚电压值应该基本相等，一般实际测得得电压为－11.10V左右，否则串口有故障。

B.1.2.6.8.9脚电压值应完全相等，一般实际测得得电压为－0.14V左右，稍有差别就可判断为串口故障。

C.5脚因为接地应必为0V，否则此针接地不良，串口工作必不正常。

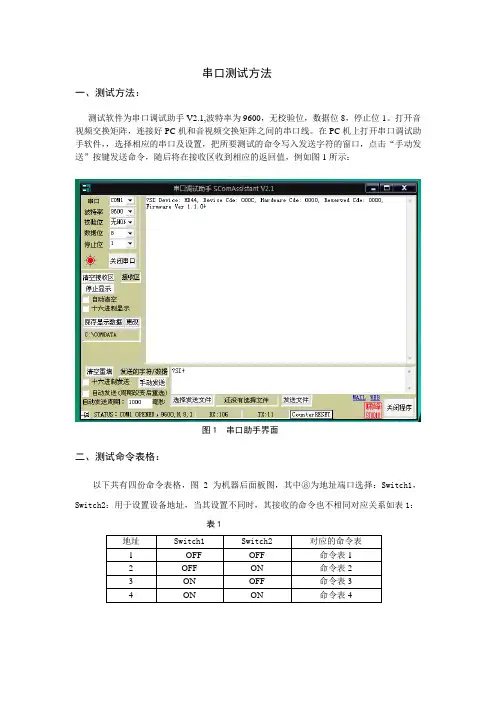

串口测试方法
一、测试方法：
测试软件为串口调试助手V2.1,波特率为9600，无校验位，数据位8，停止位1。

打开音视频交换矩阵，连接好PC机和音视频交换矩阵之间的串口线。

在PC机上打开串口调试助手软件，，选择相应的串口及设置，把所要测试的命令写入发送字符的窗口，点击“手动发送”按键发送命令，随后将在接收区收到相应的返回值，例如图1所示：
图1 串口助手界面
二、测试命令表格：
以下共有四份命令表格，图2为机器后面板图，其中⑧为地址端口选择：Switch1，Switch2：用于设置设备地址，当其设置不同时，其接收的命令也不相同对应关系如表1：
表1
图2 串口助手界面
表2 命令表1
表3 命令表2
表4 命令表3
表5 命令表4。

硬件测试中的接口与通信测试方法在硬件测试中，接口与通信测试方法是非常重要的环节。

接口测试主要是针对硬件设备之间的连接接口进行测试，而通信测试则是验证硬件设备之间的通信功能是否正常。

本文将详细介绍硬件测试中的接口和通信测试方法。

一、接口测试方法1. 电缆测试电缆是硬件设备之间传输信号的重要媒介，因此电缆的质量对硬件设备的正常工作至关重要。

电缆测试可以通过以下几个方面来进行：(1) 连接测试：确认电缆连接的两端是否正确连接，包括检查电缆的插头、接口等。

(2) 接地测试：检测电缆的接地是否良好，以保证信号的传输质量和抗干扰能力。

(3) 信号传输测试：通过发送不同的信号，并使用测试仪器来检测接收端是否能够正确接收到信号。

2. 信号完整性测试信号完整性测试主要是针对信号传输过程中是否会发生干扰、衰减、失真等问题进行测试。

常见的信号完整性测试方法有：(1) 示波器测试：使用示波器观察信号波形，并分析是否存在干扰、衰减等异常现象。

(2) 时钟偏差测试：使用专业设备对时钟信号进行测试，检测时钟是否准确、稳定。

(3) 眼图测试：通过生成眼图来分析信号的质量，判断信号是否存在失真、抖动等问题。

二、通信测试方法1. 单元测试单元测试是对硬件设备内部的各个模块进行测试，以验证模块之间的通信是否正常。

常见的单元测试方法包括：(1) 主控板测试：通过单独测试主控板上的各个模块，如CPU、内存、接口等，验证其是否正常工作。

(2) 扩展板测试：对硬件设备的扩展板进行测试，检测扩展板是否能够与主控板正常通信。

2. 回环测试回环测试是通过将发送的信号在硬件设备内部进行回环，再从接收端进行接收和分析，以验证通信功能是否正常。

常见的回环测试方法有：(1) 环回插件：将发送的信号通过插件插入设备内部回环接口，然后通过接收端进行接收和分析。

(2) 软件模拟回环：使用软件进行模拟回环测试，验证硬件设备是否能够正常接收到回环信号。

3. 性能测试性能测试主要是验证硬件设备在通信过程中的性能表现，包括响应时间、带宽、吞吐量等指标。

串行接口通信测试方法标准串行接口通信测试是确保串行通信设备正常运行的重要步骤。

以下是一些常见的串行接口通信测试方法和标准：1. 物理层测试：•连通性测试：确保所有线缆正确连接，包括传输线、连接器等。

•电气参数测试：测试电压、电流和信号波形是否符合规范，如RS-232、RS-485等标准。

2. 数据链路层测试：•帧同步测试：确保接收端能够正确解析发送端发送的帧。

• CRC校验：测试帧中的CRC校验是否能够检测出错误。

3. 网络层测试：•地址分配测试：对于某些协议，确保设备能够正确地分配和识别地址。

•数据包传输测试：测试设备在网络层是否能够正确地传输数据。

4. 传输层测试：•流量控制测试：确保设备在数据传输时能够正确地进行流量控制。

•错误处理测试：模拟错误情况，测试设备在错误发生时的响应和恢复能力。

5. 应用层测试：•协议一致性测试：确保设备遵循所使用的通信协议的规范。

•功能测试：针对具体应用场景，测试设备是否能够正确地完成预期的功能。

6. 性能测试：•数据传输速率测试：测试设备在不同条件下的数据传输速率。

•延迟测试：测试数据从发送端到接收端的传输延迟。

7. 兼容性测试：•多设备测试：测试设备与其他厂商的设备之间是否能够正常通信。

•协议版本测试：确保设备支持的协议版本与其他设备兼容。

8. 安全性测试：•认证测试：确保只有经过授权的设备能够进行通信。

•加密测试：测试设备是否能够安全地传输数据，防止未经授权的访问。

9. 稳定性测试：•长时间运行测试：在一定时间范围内对设备进行测试，以确保其稳定性和可靠性。

10. 自动化测试：•使用自动化测试工具来执行上述测试，提高测试效率和一致性。

在进行串行接口通信测试时，具体的测试方法和标准会依赖于使用的串行通信协议和设备的规格要求。

确保测试计划覆盖所有关键方面，并记录测试结果以便进行问题追踪和改进。
