地面摄影单像投影变换探讨

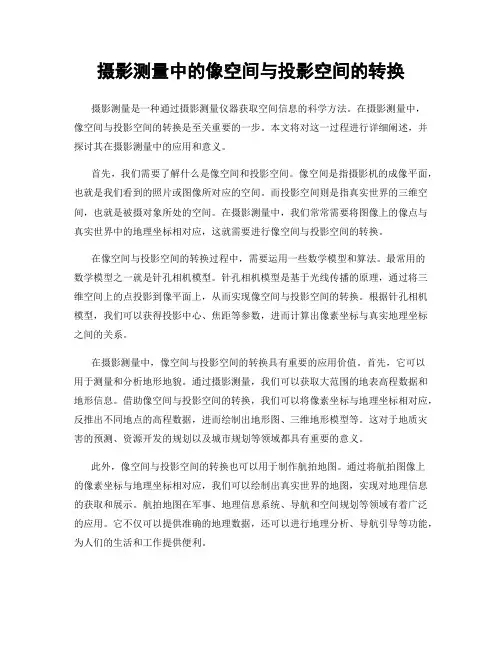

摄影测量中的像空间与投影空间的转换摄影测量是一种通过摄影测量仪器获取空间信息的科学方法。

在摄影测量中，像空间与投影空间的转换是至关重要的一步。

本文将对这一过程进行详细阐述，并探讨其在摄影测量中的应用和意义。

首先，我们需要了解什么是像空间和投影空间。

像空间是指摄影机的成像平面，也就是我们看到的照片或图像所对应的空间。

而投影空间则是指真实世界的三维空间，也就是被摄对象所处的空间。

在摄影测量中，我们常常需要将图像上的像点与真实世界中的地理坐标相对应，这就需要进行像空间与投影空间的转换。

在像空间与投影空间的转换过程中，需要运用一些数学模型和算法。

最常用的数学模型之一就是针孔相机模型。

针孔相机模型是基于光线传播的原理，通过将三维空间上的点投影到像平面上，从而实现像空间与投影空间的转换。

根据针孔相机模型，我们可以获得投影中心、焦距等参数，进而计算出像素坐标与真实地理坐标之间的关系。

在摄影测量中，像空间与投影空间的转换具有重要的应用价值。

首先，它可以用于测量和分析地形地貌。

通过摄影测量，我们可以获取大范围的地表高程数据和地形信息。

借助像空间与投影空间的转换，我们可以将像素坐标与地理坐标相对应，反推出不同地点的高程数据，进而绘制出地形图、三维地形模型等。

这对于地质灾害的预测、资源开发的规划以及城市规划等领域都具有重要的意义。

此外，像空间与投影空间的转换也可以用于制作航拍地图。

通过将航拍图像上的像素坐标与地理坐标相对应，我们可以绘制出真实世界的地图，实现对地理信息的获取和展示。

航拍地图在军事、地理信息系统、导航和空间规划等领域有着广泛的应用。

它不仅可以提供准确的地理数据，还可以进行地理分析、导航引导等功能，为人们的生活和工作提供便利。

除此之外，在建筑和工程领域，像空间与投影空间的转换也发挥着重要作用。

通过摄影测量技术，可以获取建筑物、道路等工程结构的形状、尺寸等信息，并进行分析和评估。

借助像空间与投影空间的转换，我们可以很方便地将图像上的像素坐标转换为真实世界中的地理坐标，提供准确的数据支持和决策依据。

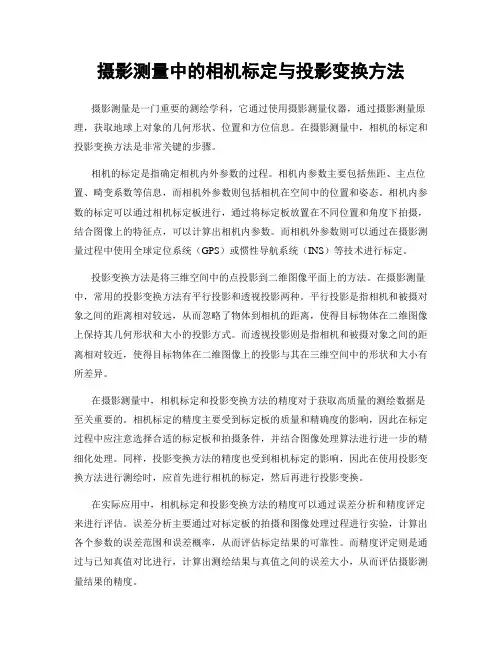

摄影测量中的相机标定与投影变换方法摄影测量是一门重要的测绘学科，它通过使用摄影测量仪器，通过摄影测量原理，获取地球上对象的几何形状、位置和方位信息。

在摄影测量中，相机的标定和投影变换方法是非常关键的步骤。

相机的标定是指确定相机内外参数的过程。

相机内参数主要包括焦距、主点位置、畸变系数等信息，而相机外参数则包括相机在空间中的位置和姿态。

相机内参数的标定可以通过相机标定板进行，通过将标定板放置在不同位置和角度下拍摄，结合图像上的特征点，可以计算出相机内参数。

而相机外参数则可以通过在摄影测量过程中使用全球定位系统（GPS）或惯性导航系统（INS）等技术进行标定。

投影变换方法是将三维空间中的点投影到二维图像平面上的方法。

在摄影测量中，常用的投影变换方法有平行投影和透视投影两种。

平行投影是指相机和被摄对象之间的距离相对较远，从而忽略了物体到相机的距离，使得目标物体在二维图像上保持其几何形状和大小的投影方式。

而透视投影则是指相机和被摄对象之间的距离相对较近，使得目标物体在二维图像上的投影与其在三维空间中的形状和大小有所差异。

在摄影测量中，相机标定和投影变换方法的精度对于获取高质量的测绘数据是至关重要的。

相机标定的精度主要受到标定板的质量和精确度的影响，因此在标定过程中应注意选择合适的标定板和拍摄条件，并结合图像处理算法进行进一步的精细化处理。

同样，投影变换方法的精度也受到相机标定的影响，因此在使用投影变换方法进行测绘时，应首先进行相机的标定，然后再进行投影变换。

在实际应用中，相机标定和投影变换方法的精度可以通过误差分析和精度评定来进行评估。

误差分析主要通过对标定板的拍摄和图像处理过程进行实验，计算出各个参数的误差范围和误差概率，从而评估标定结果的可靠性。

而精度评定则是通过与已知真值对比进行，计算出测绘结果与真值之间的误差大小，从而评估摄影测量结果的精度。

总之，相机的标定和投影变换方法是摄影测量中非常重要的步骤。

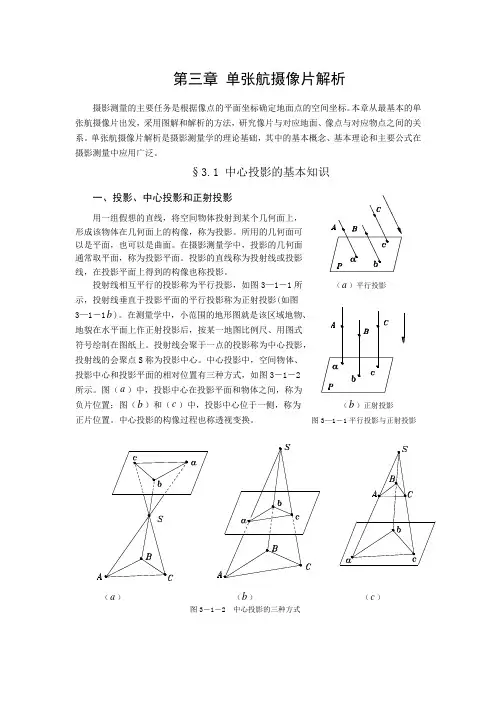

第三章单张航摄像片解析摄影测量的主要任务是根据像点的平面坐标确定地面点的空间坐标。

本章从最基本的单张航摄像片出发，采用图解和解析的方法，研究像片与对应地面、像点与对应物点之间的关系。

单张航摄像片解析是摄影测量学的理论基础，其中的基本概念、基本理论和主要公式在摄影测量中应用广泛。

§3.1 中心投影的基本知识一、投影、中心投影和正射投影用一组假想的直线，将空间物体投射到某个几何面上，形成该物体在几何面上的构像，称为投影。

所用的几何面可以是平面，也可以是曲面。

在摄影测量学中，投影的几何面通常取平面，称为投影平面。

投影的直线称为投射线或投影线，在投影平面上得到的构像也称投影。

投射线相互平行的投影称为平行投影，如图3—1－1所（a）平行投影示，投射线垂直于投影平面的平行投影称为正射投影(如图3—1－1b)。

在测量学中，小范围的地形图就是该区域地物、地貌在水平面上作正射投影后，按某一地图比例尺、用图式符号绘制在图纸上。

投射线会聚于一点的投影称为中心投影，投射线的会聚点S称为投影中心。

中心投影中，空间物体、投影中心和投影平面的相对位置有三种方式，如图3―1―2所示。

图（a）中，投影中心在投影平面和物体之间，称为负片位置；图（b）和（c）中，投影中心位于一侧，称为（b）正射投影正片位置。

中心投影的构像过程也称透视变换。

图3—1－1平行投影与正射投影（a）（b）（c）图3－1－2 中心投影的三种方式二、航摄像片是所摄地面的中心投影航摄像片是地面景物的构像，如图3－1－3（a）所示,地面上某一点A的构像光线，经物方节点k和像方节点k'后在像片上构像a。

由于航空摄影时物镜内、外介质相同，所以像方节点与像方主点重合，物方节点与物方主点重合。

根据节点的特点可知，入射光线与主光轴的夹角β和出射光线与主光轴的夹角β'相等。

为了作图方便，把像方节点（主点）连同像片一起平移，使之与物方节点（主点）重合，当作一个点看待，并以摄影中心（投影中心）S表示，这样地面点A的构像光线ASa就成为一条直线，所有其它的构像光线也可以用直线表示且相交于投影中心S，图3－1－3（b）所示。

单像对法在遥感影像处理中的应用与精度控制遥感技术在现代科学研究和实际应用中扮演着重要的角色。

而遥感影像处理则是遥感技术中的一个重要组成部分。

在处理遥感影像时，单像对法是常用的方法之一。

它可以通过对两个或多个不同时期的遥感影像进行对比分析，从而得出一些有关地表特征变化的信息。

本文将详细介绍单像对法在遥感影像处理中的应用以及如何控制其精度。

首先，单像对法在土地利用/覆盖变化研究中具有广泛的应用。

通过对比两个不同时间的遥感影像，可以获得土地利用/覆盖变化的信息。

例如，可以准确地检测和量化城市扩展，农田耕种变化以及森林覆盖变化等。

这对于城市规划、农业发展和生态环境保护等方面都有着重要的意义。

其次，单像对法在监测自然灾害方面也发挥着重要作用。

通过对比灾前和灾后的遥感影像，可以准确地检测和识别灾害造成的地表变化。

这对于灾后救援和重建工作具有重要的参考价值。

例如，在地震、洪水和森林火灾等自然灾害中，可以利用单像对法及时监测和评估灾害的影响范围和程度，从而指导救援和防灾工作。

然而，要保证单像对法的应用结果具有较高的精度，需要采取一系列的精度控制措施。

首先，需要对遥感影像进行预处理，以消除不同时间影像之间的大气和地物辐射差异。

这可以通过辐射校正和大气校正来实现。

其次，需要对影像进行配准，以实现准确的像素对应。

影像配准可以通过全自动、半自动或人工方法来完成。

最后，需要进行精确的变化检测和分类。

这需要借助专业软件和领域知识来进行认证和验证。

除了精度控制，单像对法还有一些局限性需要注意。

首先，它对遥感影像时间间隔的要求较高，时间间隔过长会导致信息丢失。

此外，由于季节和天气等因素的影响，遥感影像的质量也会影响单像对法的应用结果。

因此，在进行单像对法时，需要充分考虑时间因素和遥感影像质量。

综上所述，单像对法在遥感影像处理中具有重要的应用价值。

它可以为土地利用/覆盖变化研究和自然灾害监测等提供有力支持。

然而，在应用过程中需要严格控制精度，并注意其局限性。
