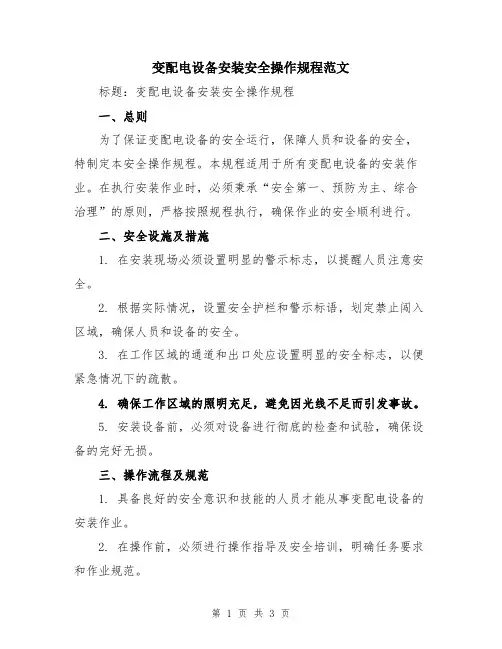

变配电设备安装安全操作规程范文标题：变配电设备安装安全操作规程一、总则为了保证变配电设备的安全运行，保障人员和设备的安全，特制定本安全操作规程。

本规程适用于所有变配电设备的安装作业。

在执行安装作业时，必须秉承“安全第一、预防为主、综合治理”的原则，严格按照规程执行，确保作业的安全顺利进行。

二、安全设施及措施1. 在安装现场必须设置明显的警示标志，以提醒人员注意安全。

2. 根据实际情况，设置安全护栏和警示标语，划定禁止闯入区域，确保人员和设备的安全。

3. 在工作区域的通道和出口处应设置明显的安全标志，以便紧急情况下的疏散。

4. 确保工作区域的照明充足，避免因光线不足而引发事故。

5. 安装设备前，必须对设备进行彻底的检查和试验，确保设备的完好无损。

三、操作流程及规范1. 具备良好的安全意识和技能的人员才能从事变配电设备的安装作业。

2. 在操作前，必须进行操作指导及安全培训，明确任务要求和作业规范。

3. 操作人员必须穿戴个人防护装备，包括安全帽、安全鞋、防撞手套、防护眼镜等。

4. 操作人员必须严格遵守操作规程，不得擅自改变操作流程或忽视安全操作要求。

5. 操作人员必须熟悉设备操作方式和紧急停机措施，以应对突发情况。

6. 严禁在设备运行过程中进行维修和清洁工作，必须在设备停机状态下进行。

7. 操作结束后，必须做好设备清理工作，将工作区域保持整洁。

四、应急措施1. 设备安装作业中如发生事故、隐患或异常情况，操作人员必须立刻停止作业，并及时向上级报告。

2. 发生火灾、漏电等紧急情况时，迅速采取灭火、断电等应急措施，确保人员和设备的安全。

3. 在作业区域进行高空作业时，必须设置安全网、安全防护装置等，同时配备专门的高空作业人员。

五、违规处罚1. 对不按规定使用个人防护装备的人员，给予口头警告，并进行安全培训。

2. 对严重违反操作规程而造成事故或人员伤亡的，追究相关责任人的法律责任。

3. 对重大违规行为，造成重大经济损失的，进行停职、解聘等处理。

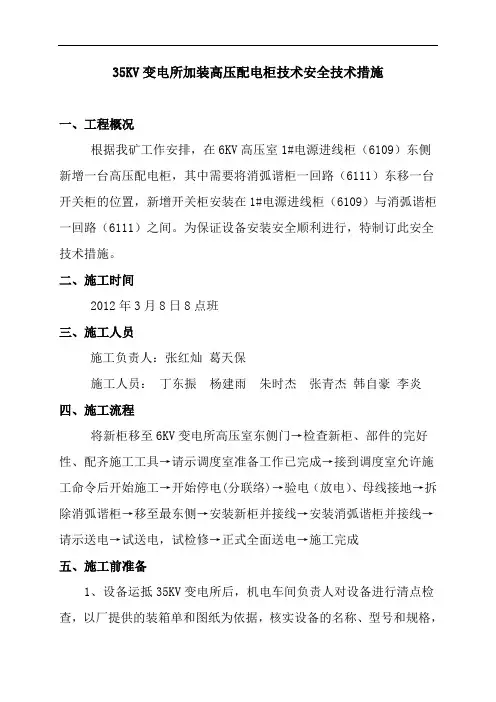

35KV变电所加装高压配电柜技术安全技术措施一、工程概况根据我矿工作安排，在6KV高压室1#电源进线柜（6109）东侧新增一台高压配电柜，其中需要将消弧谐柜一回路（6111）东移一台开关柜的位置，新增开关柜安装在1#电源进线柜（6109）与消弧谐柜一回路（6111）之间。

为保证设备安装安全顺利进行，特制订此安全技术措施。

二、施工时间2012年3月8日8点班三、施工人员施工负责人：张红灿葛天保施工人员：丁东振杨建雨朱时杰张青杰韩自豪李炎四、施工流程将新柜移至6KV变电所高压室东侧门→检查新柜、部件的完好性、配齐施工工具→请示调度室准备工作已完成→接到调度室允许施工命令后开始施工→开始停电(分联络)→验电（放电）、母线接地→拆除消弧谐柜→移至最东侧→安装新柜并接线→安装消弧谐柜并接线→请示送电→试送电，试检修→正式全面送电→施工完成五、施工前准备1、设备运抵35KV变电所后，机电车间负责人对设备进行清点检查，以厂提供的装箱单和图纸为依据，核实设备的名称、型号和规格，所附的零部件，检查设备的出厂合格证和其它技术资料及说明书是否齐全。

2、施工前，参加人员必须进行培训，参加人员必须熟悉施工的每个步骤。

并做好记录。

组织施工人员学习高压配电柜相关技术要求及标准。

学习时要结合实际反复推敲，认真领会。

3、施工过程中，需停6KV一回路电，受影响有：东风井1回路供电、下井1回路供电、平地压风机1回路供电、小吕沟供电、西风井1回路供电、杨南供电。

施工停电前进行通知。

并把地面6KV变电所1#变压器倒到2#变压器上运行,确保地面正常供电.4、施工前一天，机电车间写好停电联系票，工作票，操作票。

并进行审批。

5、施工前对工具进行检查，特别是验电器，要求变电所值班人员将验电器在有电的设备上验电，验明验电器完好，符合使用条件后方可使用。

确保工具的安全可靠。

6、要对设备各接触点逐个复查，确保接触点接触良好。

严禁电流回路短路，确保人身和设备的安全。

地面变电所检修10kv高压开关柜的安全技术措施1.安全操作规程的制定：地面变电所应制定详细的安全操作规程，明确检修人员的职责、操作步骤和注意事项，确保操作标准化和规范化。

2.个人防护装备的使用：检修人员应佩戴符合国家标准的个人防护装备，包括绝缘手套、绝缘鞋、防静电工作服等，以保护自身安全。

3.车间通风和防爆措施：地面变电所车间应保持良好的通风，以排除有害气体和防止火灾发生。

同时，对于防爆要求的场所，应按要求设置防爆器材。

4.安全隔离：在检修过程中，应按要求对高压开关柜进行电气隔离，防止误操作导致电力事故的发生。

并采取必要的锁闭措施，确保开关柜处于可靠断开状态。

5.接地保护：地面变电所的高压开关柜应进行必要的接地保护，包括对开关柜本体和接线、接头等进行接地。

在检修过程中，检修人员应按要求使用接地装置，确保自身和设备的安全。

6.安全告知：地面变电所应设置明显的安全告知标识，并向检修人员进行安全教育和培训，提醒他们注意安全事项，了解相关紧急救援措施。

7.清洁检查：检修前应进行清洁检查，清除开关柜上面的灰尘和污垢，防止因污垢积聚导致的绝缘击穿或短路事故。

8.电气设备的试验和检查：在检修结束后，必须进行电气设备的试验和检查，确保设备工作正常。

应按要求进行接地电阻测试、绝缘电阻测试、变压器绕组绝缘电阻测试等，以验证设备的安全性。

9.停电检修：在进行高压开关柜的检修时，必须先停电，并进行可靠的电源切断和安全接地。

确保在检修期间不会有电能进入检修区域，避免触电和其他电气事故的发生。

10.定期检修计划的制定：地面变电所应制定定期检修计划，对高压开关柜进行定期的安全检修和维护，确保设备的长期可靠运行。

总之，地面变电所检修10kV高压开关柜的安全技术措施需要综合考虑操作规程制定、个人防护装备、车间通风和防爆措施、安全隔离、接地保护、安全告知、清洁检查、电气设备试验和检查、停电检修以及定期检修计划制定等方面，以确保检修人员和设备的安全。

变电站开关柜运行隐患及防范措施摘要：在高压电力系统工作的过程中,经常会出现操作、检修人员触电的危险情况。

变电运行高压开关柜在出厂时严格按规范进行了五防设计，但在变电运行中，由于运行方式的改变、技改项目的实施、装置的运行故障等原因，会造成防护设施失效、不完善的情况，必须结合现场实际，进行进一步完善、优化安全措施，以降低故障的发生频率，提高安全的可靠性。

本文将对变电运行高压开关柜进行分析,并对如何避免其出现上述问题进行探讨后提出相应的改善措施，来保证人身设备安全，实现本质化安全管理，保证电网与生产的稳定运行。

关键词：开关柜、带电、防范措施、安全稳定一、概述变电站10kV高压柜采用KYN28封闭式开关柜，全称铠装移开式交流金属封闭开关设备，其采用模块化设计，结构紧凑，整个开关柜分为断路器室、母线室、电缆室、控制室4个相互独立的隔室，除实现电气连接、控制、通风而必须在隔板上的开孔外，所有隔室呈封闭状态；一面独立的开关柜体内，除断路器真空灭弧室内主触头外，还有断路器自身结构、动静触头，静触头与分支铜母排、分支铜母排与主母排、电流互感器、出线电缆等；柜体防护等级为IP4X，各隔室防护等级为IP2X。

在防误闭锁方面，采用了电气闭锁和机械闭锁相结合的方式，但由于制造和设计方面的不完善，仍存在使电气作业人员误入带电间隔、带地线合刀闸的可能；部分开关柜未对带电部件进行隔离封闭；SVC开关与室外电抗器、电容器围栏门无误入带电间隔的连锁，母联柜没有接地刀闸且与开关控制回路没有连锁；断路器分位，电缆带电仍可合接地刀闸；以上问题都严重威胁作业人员和生产的安全。

二、开关柜运行风险分析1、部分开关柜无机械或电气闭锁的情况这主要体现在母联，母联主柜开关和副柜插头与后柜门无连锁，在断路器运行时，后柜门均可以打开，存在带地线送电和误入带电间隔的电气作业安全风险；SVC开关与室外电抗器、电容器围栏室门无连锁，电抗器、电容器在运行时围栏室门可以打开；消弧线圈开关与其安全围栏门无联锁，在消弧线圈带电时围栏门可以打开；这两种都存在误入带电间隔的安全风险。
