色差仪上ΔE值的标准设定指引

国标色差△e标准△e（Delta E）是很多人在买电脑显示器、印刷品等产品时会关注的一个参数。

大多数人都知道，它是关于颜色精确度的一种度量标准，但对于如何理解、如何进行测量、如何计算△e，还是存在不少疑惑。

本文旨在为大家逐步阐述“国标色差△e标准”。

一、什么是△e△e是指颜色之间的差异值，可以用来评估彩色差异的强度。

在颜色匹配或相关的设计或生产领域，△e是最基本的颜色评价方法之一。

在一般情况下，对于众多的颜色值，在做颜色配比、打印等颜色校准时，通过测量出样品颜色与目标颜色之间的△e数量，可进行颜色匹配调整，以达到精准的目标颜色要求。

二、如何测量△e对于多数人来说，测量△e的机械参数显得比较复杂。

一般来说，测量可以通过专业的光电学仪器进行实验。

这类仪器可以较准确地采集色度和光谱信息，并能够将采集的数据转化成标准的色差值。

三、如何计算△e根据国家统一标准，计算颜色差异值有两种方法，即△Eab和△L* a* b*。

其中，△Eab法是一种广泛使用的方法，由国际照明委员会（CIE）所提出。

这种方法将颜色空间中的三个颜色之间的差异进行量化，以生成一个△E数值。

这种标准化方法，可以为研究人员提供各种类型颜色的△E值。

在比较不同类型颜色空间之间的△E时，△L* a* b*法也可被用来测量三种颜色的差异。

这种方法使用的颜色空间分别是亮度、色彩和色度的三个分量。

四、国标色差△e的分类根据不同的标准，国标色差△e也有着不同的分类。

一般来说，针对不同的行业领域，颜色差异度量的需求也不同，以致所采用的标准也不尽相同。

以纺织印染行业为例，衡量颜色差异的标准应符合采用的工艺和设备。

在纺织印染行业中，国标色差标准可分为三类，分别是△Ecmc、△Ecmc2、△E2000。

因此，色彩差异评价中所使用的标准应该按照测试结果的应用和预期目标进行选择。

五、总结综上所述，国标色差△e标准作为量化颜色差异的一种方法，不仅可以帮助我们在彩色工具校正、数码相机校正、印刷、绘画、服装等多个领域中精确地识别、调整颜色，同时，也是生产制造企业进行质量控制的一种重要方法之一。

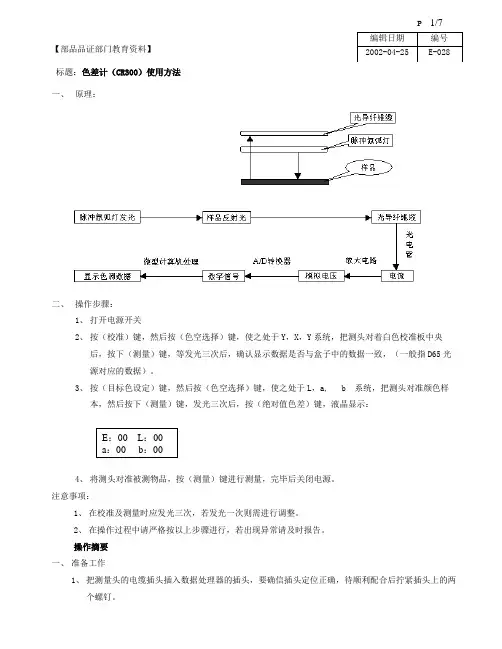

【部品品证部门教育资料】标题：色差计（CR300）使用方法一、 原理：二、 操作步骤：1、 打开电源开关2、 按（校准）键，然后按（色空选择）键，使之处于Y ，X ，Y 系统，把测头对着白色校准板中央后，按下（测量）键，等发光三次后，确认显示数据是否与盒子中的数据一致，（一般指D65光源对应的数据）。

3、 按（目标色设定）键，然后按（色空选择）键，使之处于L ，a, b 系统，把测头对准颜色样本，然后按下（测量）键，发光三次后，按（绝对值色差）键，液晶显示：4、 将测头对准被测物品，按（测量）键进行测量，完毕后关闭电源。

注意事项：1、在校准及测量时应发光三次，若发光一次则需进行调整。

2、 在操作过程中请严格按以上步骤进行，若出现异常请及时报告。

操作摘要 一、 准备工作1、 把测量头的电缆插头插入数据处理器的插头，要确信插头定位正确，待顺利配合后拧紧插头上的两个螺钉。

2、把6枚AA尺寸的电池装入数据处理器底部的电池盒内，要确信电池的安装位置正确。

3、把一卷热敏纸装入数据处理器的纸盒内，步骤如下：a、把数据处理器的电源电门扳到ON位。

b、取下纸盒盖子，把热敏纸的引头插入到纸盒前面底部的槽内。

c、按下并按住“PAPER FEED”按键，直到热敏纸穿过打印机。

d、盖好纸盒盖子。

二、操作INDEX SET（标志设定：显示功能选择项）：用Y/N来改变设定。

1、按INDEX SET（标志设定键）“print”Y（每次测量后自动打印）/N（无自动打印）“Color Space”Y（只在使用中的色空间才打印出来）/N（在所有色空间都打印出来）。

2、按（上卷键）“Data Protect:”N（在测量数为300以后，再要有的测量数将取代最老的测量数）/Y（在测量数为300以后不再储存新的测量数）。

“Multi Measure:”N（当按下MEASURE键或测量按钮时，取得一个测量结果）/Y（当按下MEASURE键或测量按钮时，可取得3个测量结果并取其平均：平均数用作测量数据）3、按（上卷键）“Multi Cal:”N（测量只以由用户选定的校准通道为根据）/Y（测量将以储存了校准数据的所有样准通道为依据）。

一、目的：為規范印刷品顏色之標準，使檢驗有準確之判定依據，籍以提升本公司之品質水準使之達到客戶要求。

二、范围：印刷、過PP光膜、表面處理、最終檢驗、出貨檢驗均適用之。

三、定义：3」z\Eab、L、a、b3.2L表示明度值；a表示紅/綠值；b表示黃/藍值。

3.3A L=L樣品- L標準△a二a樣品- a標準△b=b樣品-b標準△Eab二【（△“+仏疔+仏研】％ ,+ -△L偏淺偏深△a偏紅偏綠△b偏黃偏藍3.4AEab值代表總色差'其值越小代表色差值越少。

四.权责：4.1 一般情況下色差儀使用校正 ---- Q E4.2制造部連續生產情況下.... IPQC組長4.3特殊情況...... 各部門主管、經理4.4緊急備料...... OQC及FQC組長4.5品管部IPQC、FQC、OQC、使用保管並作記錄五.内容：5.1操作步驟：打開電源，使之返回到主目錄，按動“丿”（下行鍵），使色差儀色塊覆蓋至樣正目錄上按“」“（進入鍵）使之進入子目錄，取了校正白板套在色差儀底座上，按下色差儀，使上下座吻合一次，校正完成。

使之恢復到正常工作狀態後，進入顏色，標準界面。

5. 2選擇標準：5.2.1測量選取標準：進入主冃錄，按“ J”（下行鍵）選取顏色選項，再按“ （進入鍵），在出現的界面內選取“標準”選項，按進入鍵後會出現標準選項，再按下行鍵選取標準，例如選取標準1，再按進入鍵，在出現的界面內選取“清除標準”，再消掉以前輸入之過時訊息標準，按“（返回鍵），在出現的界面內按上/下行鍵選取標準1，再把測試鏡頭對準需選取的標準樣品位置，按下機身測取數據。

在輸入待測之客戶承認標準。

5.2.2輸入標準：進入主冃錄，按“『（下行鍵）選取顏色選項，再按；」’’（進入鍵），在出現的界面內選取“標準”選項，按進入鍵後會出現標準選項，再按下行鍵選取標準，例如選取標準1，再按進入鍵，在出現的界面內選取“清除標準”，再消掉以前輸入之過時訊息標準，按“”（返回鍵），在出現的界面內按上/下行鍵選取標準1，再把測試鏡頭對準需選取的標準樣品位置，按下機身測取數據。

色差仪使用说明书产品介绍使用产品前请仔细阅读本说明书，并妥善保管基础参数测量结构： D/8,SCI(漫射照明/8°方向接收,包含镜面反射）符合标准： 符合标准CIE No.15,GB/T 3978,GB 2893 GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 T eil7分光方式： 集成光学器件感 应 器： CMOS感应器测量指标： 光谱反射率 CIE-Lab,CIE-LCh,HunterLab,CIE-Luv,XYZ,Yxy,RGB 色差(ΔE*ab,ΔE*cmc,ΔE*94,ΔE*00) 白度(ASTM E313-00,ASTM E313-73,CIE/ISO AATCC ,Hunter ,TaubeBerger ,Stensby ,R457) 黄度(ASTM D1925,ASTM E313-00,ASTM E313-73) 黑度（My ,dM）,沾色牢度,变色牢度,Tint(ASTM E313-00) 色密度CMYK(A ,T ,E ,M),同色异谱指数Milm 孟塞尔,遮盖力,力份(染料强度,着色力)积分球直径： 40mm 照明光源： LED(全波段均衡LED光源)口径尺寸： MAV：Φ11mm+SAV:Φ6mm 波长间隔： 10nm 波长范围： 400-700nm 反射率测定范围： 0-200%反射率分辨率： 0.01%测量精度： 0.01测量重复性： ΔE*ab≤0.03 (仪器校正后，以5秒间隔测量白色校正板30次以MAV口径测量结果标准偏差)测量时间： 约1秒接 口： USB ，蓝牙光源条件： A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7, F8,F9,10,F11,F12,CWF ,U30,U35,DLF ,NBF ,TL83, TL84,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4, LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2视 场 角： 2°,10°屏 幕： IPS全彩屏幕,2.4英寸电池容量： 单次充电可连续测量8000次,3.7V/3000mAh 光源寿命： 10年100万次语 言： 简体中文,英语校 准： 自动校准软件支持： Android,iOS,Windows，微信小程序摄像头取景定位： 有重 量： 约260g 体 积： 180mm*60mm*51mm 是否能过计量： 可过计量存 储： App海量存储*参数如有修改，恕不另行通知保修说明本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务，服务内容如下：1、 自您签收日起7日内，本产品出现《产品性能故障表》所列性能故障的情况 经由本司售后服务中心检测确定，可免费享受退货或换货服务；2、 自您签收日起8-15日内，本产品出现《产品性能故障表》所列性能故障的情况，经由本司售后服务中心检测确定，可免费享受换货或维修服务；3、 自您签收日起36个月内，本产品出现《产品性能故障表》所列性能故障的情 况，经由本司售后服务中心检测确定，可免费享受维修服务。
