彩色电视机开关电源设计解析

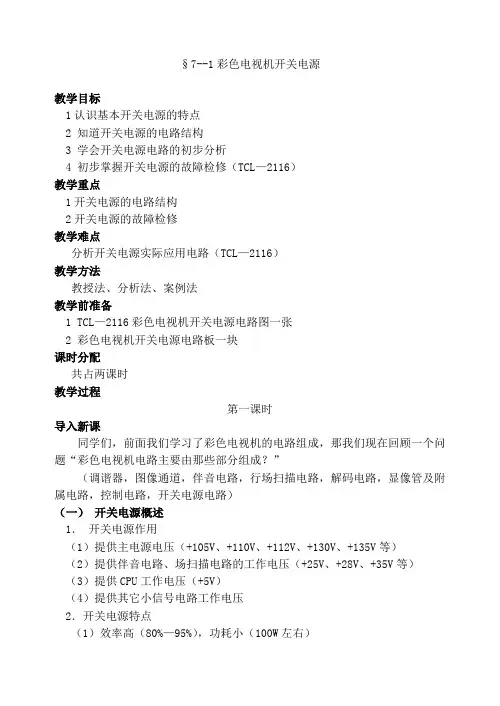

§7--1彩色电视机开关电源

教学目标

1认识基本开关电源的特点

2 知道开关电源的电路结构

3 学会开关电源电路的初步分析

4 初步掌握开关电源的故障检修（TCL—2116）

教学重点

1开关电源的电路结构

2开关电源的故障检修

教学难点

分析开关电源实际应用电路（TCL—2116）

教学方法

教授法、分析法、案例法

教学前准备

1 TCL—2116彩色电视机开关电源电路图一张

2 彩色电视机开关电源电路板一块

课时分配

共占两课时

教学过程

第一课时

导入新课

同学们，前面我们学习了彩色电视机的电路组成，那我们现在回顾一个问题“彩色电视机电路主要由那些部分组成？”

（调谐器，图像通道，伴音电路，行场扫描电路，解码电路，显像管及附属电路，控制电路，开关电源电路）

（一） 开关电源概述

1． 开关电源作用

（1）提供主电源电压（+105V、+110V、+112V、+130V、+135V等）

（2）提供伴音电路、场扫描电路的工作电压（+25V、+28V、+35V等）

（3）提供CPU工作电压（+5V）

（4）提供其它小信号电路工作电压

2．开关电源特点

（1）效率高（80%—95%），功耗小（100W左右） （2）允许电网电压变化范围宽（110V—260V）

（3）具有不使用电源变压器，滤波电容较小，体积小，重量较轻，机内温升低，稳定性和可靠性较高，容易加入过压、过流保护，保护电路灵敏可靠等优点

3.开关电源分类

(1)串联型与并联型(按晶体管与储能电感L连接方式)()

(2)调宽型和调频型 (按稳压电路的控制方式)

(3)自激式和它激式(按启动方式)

（二）开关电源的基本构成

1. 开关电源结构组成部分主要由220V整流滤波电路,开关电路,开关变压器和直流稳压电路等部分组成.

2. 开关电源结构示意图

+BF12.5A/250VSW601R1R2R3VD1VD2VD3VD4VD5C1C2C3VT1+300V目击检测点第一检测点第二检测点第三检测点通过观察保险管,可以判断故障性质通过检测+B电压,可以区分故障部位及故障性质通过检测此点电压,可以大致确定故障部位通过检测此点电压,可以了解开关管是否获得启动电压开关管T1稳压环路3. 长虹R2118A型机开关电路的方框结构

精品文档

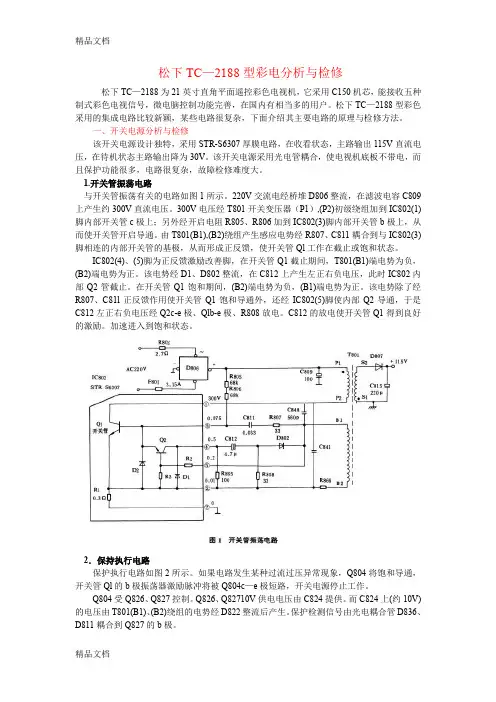

精品文档 松下TC—2188型彩电分析与检修

松下TC—2188为21英寸直角平面遥控彩色电视机，它采用C150机芯，能接收五种制式彩色电视信号，微电脑控制功能完善，在国内有相当多的用户。松下TC—2188型彩色采用的集成电路比较新颖，某些电路很复杂，下面介绍其主要电路的原理与检修方法。

一、开关电源分析与检修

该开关电源设计独特，采用STR-S6307厚膜电路，在收看状态，主路输出115V直流电压，在待机状态主路输出降为30V。该开关电源采用光电管耦合，使电视机底板不带电，而且保护功能很多，电路很复杂，故障检修难度大。

1.开关管振荡电路

与开关管振荡有关的电路如图1所示。220V交流电经桥堆D806整流，在滤波电容C809上产生约300V直流电压。300V电压经T801开关变压器（P1）,(P2)初级绕组加到IC802(1)脚内部开关管c极上；另外经开启电阻R805、R806加到IC802(3)脚内部开关管b极上，从而使开关管开启导通。由T801(B1),(B2)绕组产生感应电势经R807、C811耦合到与IC802(3)脚相连的内部开关管的基极，从而形成正反馈，使开关管Ql工作在截止或饱和状态。

IC802(4)、(5)脚为正反馈激励改善脚，在开关管Q1截止期间，T801(B1)端电势为负，(B2)端电势为正。该电势经D1、D802整流，在C812上产生左正右负电压，此时IC802内部Q2管截止。在开关管Q1饱和期间，(B2)端电势为负，(B1)端电势为正。该电势除了经R807、C81l正反馈作用使开关管Q1饱和导通外，还经IC802(5)脚使内部Q2导通，于是C812左正右负电压经Q2c-e极、Qlb-e极、R808放电。C812的放电使开关管Q1得到良好的激励。加速进入到饱和状态。

电的各种开关稳压电潭，末刊特约洛阳师范学院高级教师裴纯　厚老师撰写彩电开关稳压电源系列连载文章。末连栽文章对彩　电开关稳压电源进行研究和归纳．在目前常见的彩电开关稳压　电源电路中．选择有代表性的、而叉各不相同、各具特点的一些　电路集中深入浅出地介绍培大家．相信读者看了融后能够触类　旁通，对开关稳压电源套有一个深入的了解：毒系列连栽文章　拟概连开关稳压电源的基拳原理；分立元件开关稳压电源的原　理与维修：犀膜电路组成的开关稳压电源的原理与雏修；各种　保护、待机电路原理与维修：本讲座将特别关注读者的反映．将　随时根据读者的意见时讲座的内喜进行修正、越达到最好地为　读者服务　概　述　在电视机中，稳压电源是非常重要的电路部分、它是其它　一切电路能够正常工作的基础，它的性能的好坏将直接影响　到图像和伴音的质量。开关稳压电源是２０世纪７０年代　来发　展非常迅速的新技术，它被广泛应用在彩色电视机中：开关稳　压电源的效率高，开关昔工作在开关状态，功耗小，所以开关　电源的工作效率可达８０％一９ｏ％。而通常的调整式稳压电源　的效率可达５０％左右。开关稳压电源的稳压范围宽，它是把交　流市电整流后的直流电压通过开关管的开关工作再把直流变　成交流脉冲，再经过整流滤波把交流脉冲变成直流电压，所　以，只要开关电路能够正常工作，就能够设法输出直流电压的　稳压　因此　它允许输人的电压大范围地变化，特别适用于电　网波动大的地区　近年来，艟着电子技术的发展，彩色电视机开关稳压电源　电路中出现了许多新器件，同时在电路结构形式上也有丁很大　的改进和提高。开关稳压电源也由分立元件逐步发展到了厚　膜集成电路，即将取样电路、基准电路、比较放大电路　脉冲调　制电路以及开关管集成在一块集成电路中，使开关稳压电源的　元器件数量大幅度地减少，从而提高了开关电源的可靠程度　随着微电子技术的发展，开关稳压电源厚膜电路的集成度将越　来越高。由于引人“过零检测”和“逻辑控制电路”等先进的数　字电路技术，使得开关稳压电源的稳压性能越来越好，保护功　能越来越完善，从而使开关稳压电源的故障率越来越低　开关稳压电源是一个大家旗，它的种类繁多，电路形式也多　种多样。按照掏成电路的器件种类划分，有分立元件组成的开　关稳压电源和厚膜集成电路组成的开关稳压电源；按开关管　在电路中的连接方式螂分，有串联开关稳压电源、并联开关稳　压电源和脉冲变压器耦台开关稳压电源；按开关管的激励方　式划分，有自激式开关稳压电源和他澈式开关稳压电源；按稳　压的控制方式划分，有脉冲调宽式和脉冲调频式ｌ即调制开关　电于世界２００２年第１期　尽管构成开关稳压电源的电路有多种多样，也不管开关稳　压电源的电路有多么复杂，但它们的基本原理是不变的。它一　般都是由图１所示的一些功能方框图组成。方框Ａ对输人的　２２０Ｖ／５０Ｈｚ交流电压进行整流，产生出约３１０Ｖ的未稳压的直　流电压　方框Ｂ利用方框Ａ输出的来稳压的直流电压进行开　关振荡、产生出频率约在１５～５０ｋＩ－ｌｚ范围的开关脉冲电压　方　框Ｃ对开关脉冲进行变压和整流，产生出稳定的直流输出电　压。方框Ｄ对输出电压进行取样，据此对方框Ｂ进行负反馈控　制、从而保证输出电压稳定：　辅出　直流电压　在开关稳压电源中，保证输出直流电压的稳定是一个核心　问题，它是依靠称之谓“脉冲调制电路”来完成的。脉冲调制有　脉冲宽度调制和脉冲频率调制两种　脉冲宽度调制和脉冲频　率调制在工作原理上基本相同，都是控制开关脉冲的占空比，　即开关管导通时间与开关周期的比值。在电视机的开关稳压　电源中，所谓脉冲宽度调制是指开关工作频率受行扫描频率的　锁定，所以开关脉冲周期恒定为６４ｐ．ｓ，稳压过程中是通过改变　开关管的导通时间，即开关脉冲波形的占空比来达到直流输出　电压的稳定　脉冲频率调制是指开关脉冲频率与电视机内行　频不同步，但它也同样是通过控制开关管的导通时间来稳定输　出直流电压的，即开关脉冲宽度受控于输出直流电压的变化　量，而其开关工作频率也跟着变化。当输出直流电压升高时，　脉冲频率调制电路促使开关管导通时间缩短（开关电源的工作　频率随着升高）　由于开关管导通时间缩短，储能元件所储的　能量减少，最后使输出电压下降，达到稳压的目的　串联开关稳压电源基本原理　图２是串联开关电源的基本电路。电路中的Ｑ为开关管，　二极管为续流二授管，电感Ｌ为储能元件，Ｃ为滤渡电容，ＲＬ　为负载电阻。开关管Ｑ串联在输人电压Ｅｌ与负载ＲＬ之间　在开关管的基极输人开关脉　冲信号，开关昔会周期地开关　而处于饱和导通和截止两种　状态　二极管Ｄ类似于行输出　电路中的阻尼二极管，与开关　管处于相反的工作状态　在开　厂］厂］开关脉冲　＾　Ｌ　：　础　＝ｉ：　！　垂Ｉ！：ｊ　关管Ｑ导通时，Ｄ则截止，而开关管Ｑ截止时，二极管Ｄ则导　通。从而使负载电路中有连续的电流流通，故称为续流二扳　

龙源期刊网

浅析彩色电视机电源电路故障及维修

作者：左自贵

来源：《西部论丛》2018年第09期

摘 要：随着市场经济的发展，彩色电视机已经普及到家家户户，在具体的使用过程中，电源电路很容易出现故障，进而导致整个设备失去运作能力，影响到用户的体验效果。目前，彩色电视机的电源电路多采用“开关式电源电路”。本文对开关电源的组成以及常见故障进行了探讨，并结合故障提出了维修技巧，希望能够给业内人士提供具有一定价值的参考依据。

关键词：色彩电视机；电源电路；故障维修

一、彩色电视机开关电源组成以及常见故障概述

（一）彩色电视开关电源组成

保护电路、振荡电路以及稳压电路是构成彩色電视机开关电源的基本组成部分。彩色电视机开关电源都会设置保护电路，具体包括过流保护、过热保护、过压保护、短路保护等等，其作用是让电路停振。振荡电路主要指的是晶体管振荡电路与集成块振荡电路，常见的有STR-s系列，例如，TDA4601、IC等等。彩色电视机开关电源的稳压电路所采取的稳压方式主要是“脉冲调宽式”，其作用是将振荡器所输出的脉冲的占空比进行改变，从而达到稳压的目标，稳压电路主要由控制、取样、比较三个基本部分组成。

（二）常见故障

（1）三无，即无图像、无伴音、无光栅；

（2）无光栅，但是有伴音；

（3）无法通过遥控器控制彩色电视机的开关；

（4）由于雷击因素，导致开关电源损坏，同时，雷击还非常容易损坏电视机的高频头，通常在西南地区容易发生这样的故障。

二、彩色电视机电源电路维修过程中需要注意的要点

（一）要确保故障不能扩大

如若发现电视机的保险管已经熔断，在没有查清楚熔断原因的前提之下，为了防止给未损坏的元件带来损坏，切忌不能匆忙地就更换保险管进行通电，更加切忌采用跟以往保险管规格大小不一致的保险管，或是用铜丝替代。比如，在遇到一些故障时，出现不通电的情况，如果龙源期刊网
