三相异步电动机能耗制动的原理

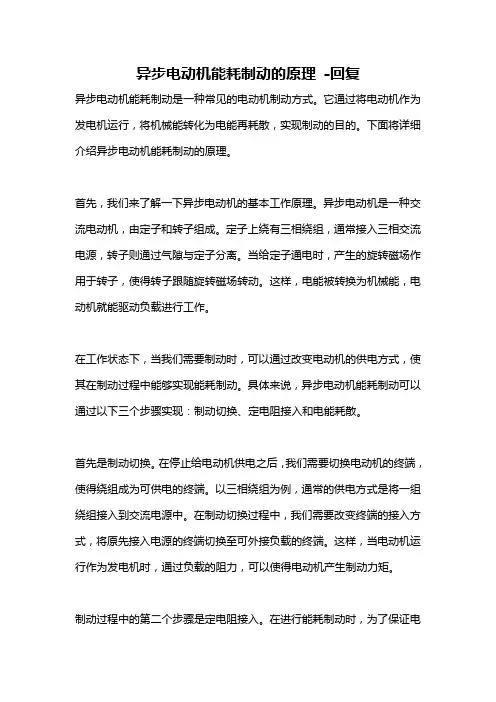

异步电动机能耗制动的原理 -回复

异步电动机能耗制动是一种常见的电动机制动方式。它通过将电动机作为发电机运行，将机械能转化为电能再耗散，实现制动的目的。下面将详细介绍异步电动机能耗制动的原理。

首先，我们来了解一下异步电动机的基本工作原理。异步电动机是一种交流电动机，由定子和转子组成。定子上绕有三相绕组，通常接入三相交流电源，转子则通过气隙与定子分离。当给定子通电时，产生的旋转磁场作用于转子，使得转子跟随旋转磁场转动。这样，电能被转换为机械能，电动机就能驱动负载进行工作。

在工作状态下，当我们需要制动时，可以通过改变电动机的供电方式，使其在制动过程中能够实现能耗制动。具体来说，异步电动机能耗制动可以通过以下三个步骤实现：制动切换、定电阻接入和电能耗散。

首先是制动切换。在停止给电动机供电之后，我们需要切换电动机的终端，使得绕组成为可供电的终端。以三相绕组为例，通常的供电方式是将一组绕组接入到交流电源中。在制动切换过程中，我们需要改变终端的接入方式，将原先接入电源的终端切换至可外接负载的终端。这样，当电动机运行作为发电机时，通过负载的阻力，可以使得电动机产生制动力矩。

制动过程中的第二个步骤是定电阻接入。在进行能耗制动时，为了保证电动机正常运行作为发电机，我们需要在电动机绕组中接入定电阻。定电阻通常由一组电阻器构成，它们的总阻值应适当选择，以确保能耗制动过程中电动机能够正常工作。定电阻的接入，使得电动机在运行时产生额外的电阻，从而导致电动机输出的电能转换为热能耗散。

最后是电能耗散。在定电阻接入的情况下，电动机运行作为发电机，通过绕组与定电阻形成电路。在这个电路中，当电动机转子旋转时，由于负载的存在，电动机的输出电能被转换为电流并流经电路中的电阻。根据欧姆定律，电流通过电阻会产生功率损耗。这样，电能就被转换为热能，通过电阻的耗散而消耗掉，从而实现了制动的目的。

总结起来，异步电动机能耗制动的原理包括制动切换、定电阻接入和电能耗散。通过改变电动机供电方式和接入定电阻，电能被转换为热能耗散，实现了制动。这种制动方式在许多工业领域中得到广泛应用，可以提供可靠的制动效果，并且具有一定的能耗回收效果，能够节约能源。

1

1.工作原理：

所谓能耗制动,就是在电动机脱离交流电源的瞬间,在定子绕组中通以直流电,产生静止磁场,与转子中感应电流相互作用,产生制动力矩,从而达到使异步电机迅速停转的一种制动方法。试设计一套电机控制系统。要求：能实现系统的自动能耗制动，有短路和过载保护，同时通过实验分析制动时间以及制动电流对于能耗制动的作用。

1

如图2-1，三相异步电动机的定子绕组断开三相交流电源而接入直流电时，定子绕组便产生一个恒定的磁场。而转子由于惯性会继续旋转，从而切割恒定磁场产生感应电动势和感应电流，其方向可用右手定则判断。同时，由于转子铁芯电流与磁场相互作用而产生同旋转方向相反的电磁制动转矩，使电动机迅速停车。当电动机的转速下降到零时，转子感应电动势和感应电流均为零，此时制动过程结束。

图2-1能耗制动原理图

2

对于容量较大的电动机，多采用有变压器全波整流能耗制动控制线路。如图3-1所示的为有变压器全波整流单向启动能耗制动控制电路，该线路利用时间继电器进行自动控制。其中直流电源有单向桥式整流器VC提供，TC是整流变压器，电阻R式用来调节直流电流的，从而调节制动强度，电阻R越大，电动机定子通过电流越小，转子切割磁感线产生的电磁转矩越小，制动时间越长；电阻R越小，电动机定子通过电流越大，转子切割磁感线产生的电磁转矩越大，制动时间越短。

主电路及控制电路图如下：

图3-1主电路及控制电路

3

控制线路的控制过程如下：合上电源开关QS，按下启动按钮SB1接触器KM1线圈通电，常开主触点和自锁触点闭合，电动机启动运行。制动时，按下停止按钮SB2，接触器KM1断电释放，电动机脱离三相交流电源，同时接触器KM2与时间继电器KT通电，KT开始计时，KM2常开主触点和自锁触点闭合，电动机进入能耗制动。经过一段延时后，电动机转速接近于零，时间继电器延时断开的常闭触点断开，使KM2断电释放，切断直流电源，KM2断电后，常开触点断开，使时间继电器KT断电释放，电动机能耗制动过程结束。

淮 阴 工 学 院

课程设计说明书

作 者: 俞晨羲 学 号： 1121106125

学 院: 机械工程学院

专 业: 机械电子工程

题 目: 三相异步电动机能耗制动系统设计

指导者：

高荣 殷永华

目 录

1 引言 ................................................. 错误！未定义书签。

2 能耗制动线路设计 ..................................... 错误！未定义书签。

2.1 能耗制动的基本原理 .................................................. 2

2.2 能耗制动主体电路介绍 ................................................2

2.3 能耗控制电路初选及改进 .............................................. 4

3 能耗控制电路参数计算 ................................................. 7

3.1 能耗制动状态机械特性 ................................................ 7

3.2 三相异步电动机机械特性的三种表达式 .................................. 7

3.3 有关参数的计算 ...................................................... 9

结束语 ................................................................. 10

三相异步电动机星三角形起动及带能耗制动控制线路的设计及调试

三相异步电动机是工业领域中常见的电动机类型之一，它具有结构简单、可靠性高、维护成本低等优点，因此被广泛应用于各种机械设备中。在实际应用中，为了实现电动机的起停控制和能耗制动控制，需要设计合适的线路并进行调试。本文将详细介绍三相异步电动机星三角形起动及带能耗制动控制线路的设计及调试方法。

一、星三角形起动原理介绍

1.1 三相异步电动机基本原理

三相异步电动机是以交流电作为供电源的，通过交变磁场与转子磁场之间的相互作用来实现转矩输出。其基本原理是根据法拉第定律和楞次定律，在三个互相位移120度的线圈上产生旋转磁场，从而驱使转子旋转。

1.2 星型接线和三角形接线

在实际应用中，根据不同的负载特性和启动要求，可以采用星型接线或者三角形接线方式来供电给电动机。星型接线方式适用于起始转矩较小、启动时无冲击负载的情况，而三角形接线方式适用于起始转矩较大、启动时有较大冲击负载的情况。

1.3 星三角形起动原理

星三角形起动是一种常用的电动机启动方式，它通过在电动机绕组中采用星型接线方式进行起动，待电动机达到一定速度后再切换为三角形接线方式运行。这种启动方式可以减小起动时的电流冲击，降低对供电系统的影响。

二、星三角形起动控制线路设计

2.1 电源接线设计

在设计星三角形起动控制线路时，首先需要将三相异步电动机的绕组按照星型接线方式连接。其中，每个绕组的一个端子连接到公共节点，即为星点连接；另一个端子分别与供电系统的A、B、C相相连。

2.2 接触器选择和布置

为了实现起停控制，需要选择适当的接触器来实现切换绕组的连接方式。通常情况下，采用交流接触器作为主要控制元件。在布置接触器时，应保证其能够承受所需负载，并且能够方便地进行维护和检修。

2.3 控制电路设计

在星三角形起动控制线路中，需要设计一个控制电路来实现接触器的自动切换。该控制电路通常由主回路和辅助回路组成。主回路用于控制接触器的通断，而辅助回路则用于监测电动机的运行状态并进行相应的保护。
