扫描相机前景

航天返回与遥感　

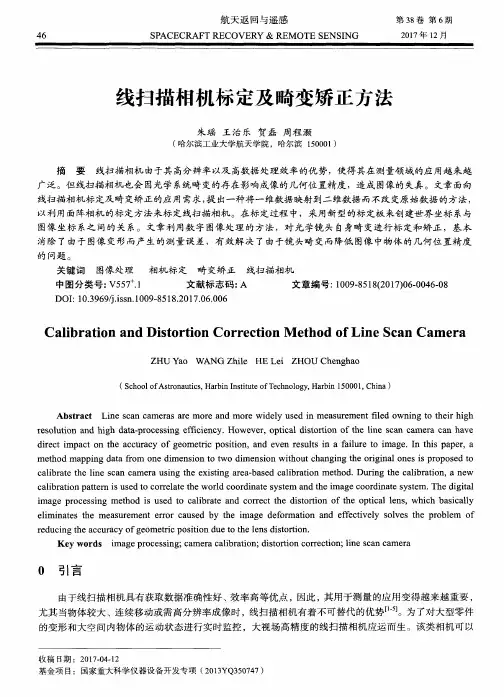

ＳＰＡＣＥＣＲＡＦＴ　ＲＥＣＯＶＥＲＹ＆ＲＥＭＯＴＥ　ＳＥＮＳＩＮＧ　第３８卷第６期　２０１７年１２月　

线扫描相机标定及畸变矫正方法　

朱瑶王治乐贺磊周程灏　（哈尔滨工业大学航天学院，哈尔滨１５０００１）　

摘要线扫描相机由于其高分辨率以及高数据处理效率的优势，使得其在测量领域的应用越来越　广泛。但线扫描相机也会因光学系统畸变的存在影响成像的几何位置精度，造成图像的失真。文章面向　线扫描相机标定及畸变矫正的应用需求，提出一种将一维数据映射到二维数据而不改变原始数据的方法，　以利用面阵相机的标定方法来标定线扫描相机。在标定过程中，采用新型的标定板来创建世界坐标系与　图像坐标系之间的关系。文章利用数字图像处理的方法，对光学镜头自身畸变进行标定和矫正，基本　消除了由于图像变形而产生的测量误差，有效解决了由于镜头畸变而降低图像中物体的几何位置精度　的问题。　关键词　图像处理　相机标定　畸变矫正　线扫描相机　中图分类号：Ｖ５５７　．１　文献标志码：Ａ　文章编号：１００９—８５１８（２０１７）０６．００４６—０８　

ＤＯＩ：１０．３９６９￣．ｉｓｓｎ．１００９　８５１８．２０１７．０６．００６　

Ｃａｌｉｂｒａｔｉｏｎ　ａｎｄ　Ｄｉｓｔｏｒｔｉｏｎ　Ｃｏｒｒｅｃｔｉｏｎ　Ｍｅｔｈｏｄ　ｏｆ　Ｌｉｎｅ　Ｓｃａｎ　Ｃａｍｅｒａ　

ＺＨＵＹａｏ　ＷＡＮＧ　Ｚｈｉｌｅ　ＨＥ　Ｌｅｉ　ＺＨＯＵ　Ｃｈｅｎｇｈａｏ　

（Ｓｃｈｏｏｌ　ｏｆＡｓｔｒｏｎａｕｔｉｃｓ，Ｈａｒｂｉｎ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｒｂｉｎ　１　５０００　１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ　Ｌｉｎｅ　ｓｃａｎ　ｃａｍｅｒａｓ　ａｒｅ　ｍｏｒｅ　ａｎｄ　ｍｏｒｅ　ｗｉｄｅｌｙ　ｕｓｅｄ　ｉｎ　ｍｅａｓｕｒｅｍｅｎｔ　ｆｉｌｅｄ　ｏｗｎｉｎｇ　ｔｏ　ｔｈｅｉｒ　ｈｉｇｈ　ｒｅｓｏｌｕｔｉｏｎ　ａｎｄ　ｈｉｇｈ　ｄａｔａ—ｐｒｏｃｅｓｓｉｎｇ　ｅｆｆｉｃｉｅｎｃｙ．Ｈｏｗｅｖｅｒ，ｏｐｔｉｃａｌ　ｄｉｓｔｏｒｔｉｏｎ　ｏｆ　ｔｈｅ　ｌｉｎｅ　ＳＣａｎ　ｃａｍｅｒａ　ｃａｎ　ｈａｖｅ　ｄｉｒｅｃｔ　ｉｍｐａｃｔ　ｏｎ　ｔｈｅ　ａｃｃｕｒａｃｙ　ｏｆ　ｇｅｏｍｅｔｒｉｃ　ｐｏｓｉｔｉｏｎ，ａｎｄ　ｅｖｅｎ　ｒｅｓｕｌｔｓ　ｉｎ　ａ　ｆａｉｌｕｒｅ　ｔｏ　ｉｍａｇｅ．Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ａ　ｍｅｔｈｏｄ　ｍａｐｐｉｎｇ　ｄａｔａ　ｆｒｏｍ　ｏｎｅ　ｄｉｍｅｎｓｉｏｎ　ｔｏ　ｔｗｏ　ｄｉｍｅｎｓｉｏｎ　ｗｉｔｈｏｕｔ　ｃｈａｎｇｉｎｇ　ｔｈｅ　ｏｒｉｇｉｎａｌ　ｏｎｅｓ　ｉｓ　ｐｒｏｐｏｓｅｄ　ｔｏ　ｃａｌｉｂｒａｔｅ　ｔｈｅ　ｌｉｎｅ　ｓｃａｎ　ｃａｍｅｒａ　ｕｓｉｎｇ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ａｒｅａ－ｂａｓｅｄ　ｃａｌｉｂｒａｔｉｏｎ　ｍｅｔｈｏｄ．Ｄｕｒｉｎｇ　ｔｈｅ　ｃａｌｉｂｒａｔｉｏｎ，ａ　ｎｅｗ　ｃａｌｉｂｒａｔｉｏｎ　ｐａｔｔｅｒｎ　ｉｓ　ｕｓｅｄ　ｔｏ　ｃｏｒｒｅｌａｔｅ　ｔｈｅ　ｗｏｒｌｄ　ｃｏｏｒｄｉｎａｔｅ　ｓｙｓｔｅｍ　ａｎｄ　ｔｈｅ　ｉｍａｇｅ　ｃｏｏｒｄｉｎａｔｅ　ｓｙｓｔｅｍ．Ｔｈｅ　ｄｉｇｉｔａｌ　ｉｍａｇｅ　ｐｒｏｃｅｓｓｉｎｇ　ｍｅｔｈｏｄ　ｉｓ　ｕｓｅｄ　ｔｏ　ｃａｌｉｂｒａｔｅ　ａｎｄ　ｃｏｒｒｅｃｔ　ｔｈｅ　ｄｉｓｔｏｒｔｉｏｎ　ｏｆ　ｔｈｅ　ｏｐｔｉｃａｌ　ｌｅｎｓ，ｗｈｉｃｈ　ｂａｓｉｃａｌｌｙ　ｅｌｉｍｉｎａｔｅｓ　ｔｈｅ　ｍｅａｓｕｒｅｍｅｎｔ　ｅｒｒｏｒ　ｃａｕｓｅｄ　ｂｙ　ｔｈｅ　ｉｍａｇｅ　ｄｅｆｏｒｍａｔｉｏｎ　ａｎｄ　ｅｆｆｅｃｔｉｖｅｌｙ　ｓｏｌｖｅｓ　ｔｈｅ　ｐｒｏｂｌｅｍ　ｏｆ　ｒｅｄｕｃｉｎｇ　ｔｈｅ　ａｃｃｕｒａｃｙ　ｏｆ　ｇｅｏｍｅｔｒｉｃ　ｐｏｓｉｔｉｏｎ　ｄｕｅ　ｔｏ　ｔｈｅ　ｌｅｎｓ　ｄｉｓｔｏｒｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ　ｉｍａｇｅ　ｐｒｏｃｅｓｓｉｎｇ；ｃａｍｅｒａ　ｃａｌｉｂｒａｔｉｏｎ；ｄｉｓｔｏｒｔｉｏｎ　ｃｏｒｒｅｃｔｉｏｎ；ｌｉｎｅ　ｓｃａｎ　ｃａｍｅｒａ　
