2020-2021中考物理欧姆定律问题含答案

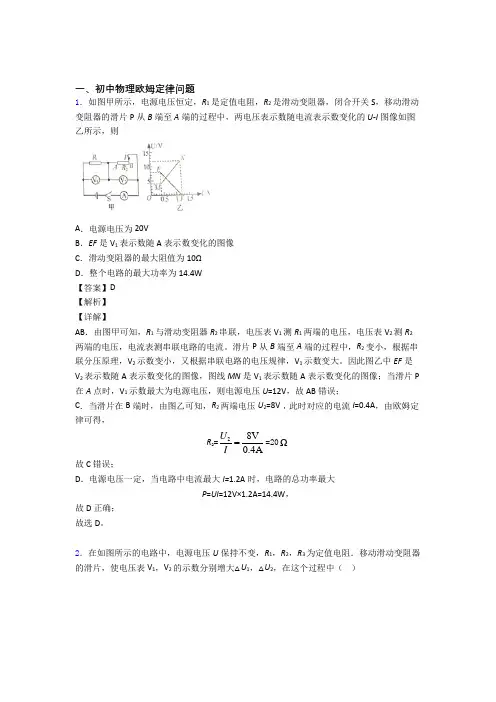

一、初中物理欧姆定律的实际应用问题

1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）

A．0.5A B．1A C．2A D．3A

【答案】A

【解析】

【分析】

【详解】

由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。

2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知

A．若将A、B两电阻串联在某电源两端，则A两端的电压大

B．若将A、B两电阻串联在某电源两端，则B的功率大

C．若将A、B两电阻并联在某电源两端，则通过A的电流大

D．若将A、B两电阻并联在某电源两端，则A的功率小

【答案】AD 【解析】

【详解】

由图像可以看出，当电压一定时，通过A的电流较小，由UIR的变形公式URI可知，RA>RB；

A．若将RA、RB两电阻串联在某电源两端，因串联电路中各处的电流相等，且RA>RB，所以，由UIR的变形式UIR可知，RA两端的电压大，故A符合题意；

B．由公式2PIR可知，RA的实际功率大，故B不符合题意；

C．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR可知，通过RB的电流大，故C不符合题意；

D．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR可知，RA的实际功率小，故D符合题意。

3．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（ ）

第14讲 欧姆定律

一、填空题

1．(2020·江西模拟)如图所示电路，电源两端电压保持不变，开关S由闭合到断开时，电压表的示数__变小__，灯泡的亮度__不变__。(均选填“变大”“变小”或“不变”)

2．(2020·福建)如图所示电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表示数为__3__V，电流表示数为__0.6__A。

3．(2020·南充)一灯泡标有“6 V 3 W”的字样，现仅有8 V的电源，要使小灯泡正常发光，应该给小灯泡__串__(选填“串”或“并”)联一个__4__Ω的电阻。(不考虑灯泡电阻受温度的影响)

4．如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将__不变__，电流表A的示数将__变小__(选填“变大”“变小”或“不变”)。

5．(2020·甘南州)如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将__不变__，电压表V的示数与电流表A2的示数之比将__变大__。(均填“变大”“变小”或“不变”)

二、选择题

6．(2020·福建)物理学中以欧姆为单位的物理量是(A)

A．电阻 B．电功 C．电流 D．电压

7．(2020·郴州)小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是(A)

A．电压表示数变小，电流表示数变大，灯变亮

B．电压表示数变大，电流表示数变大，灯变亮

C．电压表示数变小，电流表示数变小，灯变暗

D．电压表示数变大，电流表示数变小，灯变暗

8．(2020·泰州)如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是(C)

A．电压表V1示数变大，电流表A示数变大

B．电压表V1示数不变，电压表V2示数变小

C．电压表V2示数不变，电流表A示数变大

1

【设计与进行实验】

1. 实验器材：电源、不同阻值的定值电阻、滑动变阻器、电流表、电压表、开关、导线等；

2. 滑动变阻器规格、电阻阻值大小的选取；

3. 滑动变阻器的作用：保护电路、改变定值电阻两端的电压；

4. 连接电路前：开关应断开，滑动变阻器应滑至阻值最大处；

5. 电流表、电压表的使用与读数；

6. 电表指针异常原因分析；

7. 实物电路图的连接及画电路图；

8. 控制变量法的应用

保持定值电阻的阻值不变，移动滑片，改变定值电阻两端的电压；

保持定值电阻两端的电压(电压表的示数)不变；

9. 实验中的多次测量：

移动滑片，改变电路中的电流和定值电阻两端的电压，采集多组数据，使实验结果更具有普遍性；

换用不同阻值的定值电阻重复实验，使实验结论更具有普遍性；

10. 设计记录实验数据的表格．

【分析数据，总结结论】

11. 表格数据分析：数据判断、绘制U－I图像；

12. 分析数据，总结结论．

实验结论：在电阻一定时，通过导体的电流与导体两端的电压成正比．当电压一定时，通过欧姆定律实验探究（2） 2021浙教版科学中考第一轮复习--物理模块（十八） 2 导体的电流与电阻成反比。

例1、小欢同学利用如图所示实物电路探究“导体中电流跟电阻的关系”。提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关和导线若干。

（1）图中部分导线已连好，请用笔画线代替导线将电路连接完整。

（2）在第2次实验中，当定值电阻由5Ω换成10Ω后，应将滑动变阻器的滑片P向_________（选填“左”或“右”）移动，使电压表的示数不变。

（3）4次实验数据如表所示。分析可知，他所选用的滑动变阻器的最大阻值至少是___________Ω，综合4次实验数据，可以得出的实验结论是__________________________。

3 例2、(1)为了测定某电阻的阻值，小妍设计了图甲所示的电路。

一、欧姆定律的计算问题难题易错题

1．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）

A．电源电压为12V

B．两灯都正常发光时电流表的示数为3A

C．整个电路的最小功率2.25W

D．整个电路的最大功率9W

【答案】D

【解析】

【分析】

(1)当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据PUI求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2UPUIR求出电路的最小总功率。

(4)当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

【详解】

A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压

126VUUU

故A错误；

B．由PUI可得，两灯泡都正常发光时通过的电流

1113W0.5A6VPIU，2226W1A6VPIU 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数

120.5A1A1.5AIII

故B错误；

C．由UIR可得，两灯泡的电阻

1116V12Ω0.5AURI，2226V6Ω1AURI

当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率
