1.手机发起呼叫:

2.基站分配信道:

基站接收到呼叫请求后，它会从可用的信道中选择一个来分配给该呼叫。这个信道将用于传输手机和基站之间的音频和控制信号。

3.呼叫呼叫请求传输到MSC:

一旦基站获得信道，它会将呼叫请求转发到移动交换中心。MSC是GSM网络中的核心节点，负责处理所有呼叫的路由和管理。

4.MSC发送呼叫路由请求:

MSC根据呼叫的目标号码发送呼叫路由请求，以确定被叫用户所在的位置。该请求通过信令链路发送到被叫用户所在的MSC。

5.被叫用户身份验证:

被叫用户所在的MSC接收到呼叫路由请求后，会验证被叫用户的身份，并确认用户是否可达。如果被叫用户不可达或无权接听来电，则呼叫会失败。

6.MSC之间的信令交换:

如果被叫用户所在的MSC确定用户可达，它会通过信令链路与手机所在的MSC进行交互。这些MSC之间的信令交换用于建立呼叫路径和协商呼叫参数。

7.呼叫路径建立: 当MSC之间的信令交换完成后，它们会协商并建立一个呼叫路径。呼叫路径指定了从被叫用户所在的基站到呼叫用户所在基站的路由信息。

8.呼叫转接:

一旦呼叫路径建立，被叫用户所在基站会将呼叫转接到呼叫用户所在的基站。这个过程包括向调度器发送消息以准备接收呼叫，并将呼叫的控制权移交给呼叫用户所在的基站。

9.呼叫响铃和接听:

10.通话过程:

一旦呼叫接通，用户可以与对方进行通话。语音数据会通过手机和基站之间的信道进行传输，并通过MSC之间的呼叫路径进行路由。

11.呼叫结束:

GSM未接通、掉话及切换失败

GSM未接通、掉话及切换失败

未接通、掉话及切换失败分析

一、未接通分析

正常呼叫主叫起呼和被叫接入过程：

主叫起呼信令流程图 被叫接入信令流程图

由主叫起呼信令流程图可以看出，主叫首先发出

channel request report-

immediate assignment-

CM service request-

setup-

call proceeding-

assignment command-

assignment complete-

alerting-

connect-

完成一次起呼。

在主叫assignment complete 完成后2－3秒左右被叫开始信道请求流程

Channel request report

immediate assignment-

setup

call confirmed

assignment command

assignment complete-

alerting

connect-

完成一次被叫接入。

1、未接通原因分析

（1）RACH冲突或者AGCH拥塞

建议：查看与RACH相关的参数――最大重发次数和发送分布时隙数以及与AGCH相关的参数――接入准许保留块数

（2）SDCCH拥塞

建议：检查SDCCH配置，查看相关小区SDCCH话务量

（3）SDCCH掉话或者TCH拥塞

建议：查看是否启用SDCCH信道上的切换，查看相关小区话务量和TCH配置，在排除无线方面原因后，应跟踪Abis接口、A接口信令从交换侧寻找问题原因

（4）位置更新引起未接通

建议：查看位置更新定时器和位置区设置

（5）小区重选过程引起未接通

建议：查看相关小区的小区重选参数

2、未接通实例分析

（1）SDCCH拥塞导致未接通

在主叫完成起呼（assignment complete ）后2秒左右，此时被叫发起信道请求channel request report,由于SDCCH拥塞溢出，被叫手机无法获得SDCCH，重复2次发送信道请求后仍然无法获得SDCCH信道消息的回复，导致未接通的发生。如图所示：

GSM呼叫流程

GSM呼叫流程

呼叫流程

*客户状态

移动台客户状态一般是处于MS(客户)开机(空闲状态)、MS关机和MS忙三种状态之一，因此网路需要对这三种状态做相应处理。

(1) MS开机，网路对它作“附着”标记。

当移动台开机(打开电源)后，它首先要在空中接口上搜索以找到正确的频率，并依靠搜索到的正确频率校正和同步频率，并将此频率锁定。该频率载有广播信息和可能的寻呼信息。

若MS是第一次开机，在其数据存储器(SIM卡)中找不到原来的位置区识别码(LAI)，它就立即要求接入网路，向MSC发送“位置更新请求”消息，通知GSM系统这是一个此位置区内的新客户，如图8－1所示，MSC根据该客户发送的IMSI中的HlH2H3消息，向该客户的归属位置寄存器(HLR)发送“位置更新请求”，HLR记录发请求的MSC号码(即M1M2M3)，并向MSC回送“位置更新接受”消息，至此MSC认为此MS已被激活，在拜访位置寄存器(VLR)中对该客户对应的IMSI上作“附着”标记，再向MS发送“位置更新证实”消息，MS的SIM卡记录此位置区识别码。

图8－1 第一次登记若MS不是第一次开机，而是关机后又开机的，MS接收到的LAI(LAI是在空中接口上连续发送的广播信息的一部分)与它SIM卡中原来存储的LAI不一致，那么它也是立即向MSC发送“位置更新请求”，MSC要判断原有的LAI是否是自己服务区的位置，如判断为肯定，MSC只需对该客户的SIM卡原来的LAI码改写成新的LAI码，并在该客户对应的IMSI作“附着”标记即可；判断为否定，MSC需根据该客户的IMSI中的HlH2H3信息，向该客户的HLR发送“位置更新请求”，HLR在该客户数据库内记录发请求的MSC号码，再回送“位置更新接受”，MSC再对该客户的IMSI作“附着”标记，并向MS回送“位置更新证实”信息，MS将SIM卡原来的LAI码改写成新的LAI码。

但若MS关机再开机时，所接收到的LAI与它SIM卡中原来存储的LAI相一致，那么MSC只对该客户作“附着”标记。

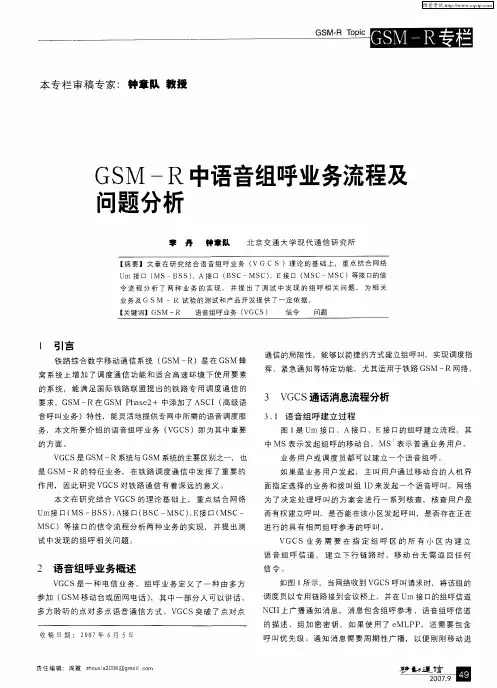

GSM-R中语音组呼业务流程及问题分析

GSM-R中语音组呼业务流程及问题分析

本专栏审稿专家：钟章队教授　Ｍ—Ｈ　Ｉｏｐｍ　

ＧＳＭ—Ｒ中语音组呼业务流程及　

问题分析　

事丹　钟章队　北京交通大学现代通信研究所　

【摘要】文章在研究结合语音组呼业务（Ｖ　Ｇ　Ｃ　Ｓ）理论的基础上，重点结合网络　

Ｕｍ接口（ＭＳ—ＢＳＳ）、Ａ接口（ＢＳＣ—ＭＳＣ）、Ｅ接口（ＭＳＣ—ＭＳＣ）等接口的信　

令流程分析了两种业务的实现，并提出了测试中发现的组呼相关问题，为相关　

业务及Ｇ　Ｓ　Ｍ—Ｒ试验的测试和产品开发提供了一定依据。　

【关键词】ＧＳＭ—Ｒ　语音组呼业务（ＶＧＣＳ）　信令　问题　

ｌ　引言　

铁路综合数字移动通信系统（ＧＳＭ—Ｒ）是在ＧＳＭ蜂　

窝系统上增加了调度通信功能和适合高速环境下使用要素　

的系统，能满足国际铁路联盟提出的铁路专用调度通信的　

要求。ＧＳＭ—Ｒ在ＧＳＭ　Ｐｈａｓｅ２＋中添加了ＡＳＣＩ（高级语　

音呼叫业务）特性，能灵活地提供专网中所需的语音调度服　

务，本文所要介绍的语音组呼业务（ＶＧＣＳ）即为其中重要　

的方面。　

ＶＧＣＳ是ＧＳＭ—Ｒ系统与ＧＳＭ系统的主要区别之一，也　

是ＧＳＭ—Ｒ的特征业务，在铁路调度通信中发挥了重要的　

作用，因此研究ＶＧＣＳ对铁路通信有着深远的意义。　

本文在研究结合ＶＧＣＳ的理论基础上，重点结合网络　

Ｕｍ接１３（ＭＳ—ＢＳＳ）、Ａ接１３（ＢＳＣ—ＭＳＣ）、Ｅ接口（ＭＳＣ—　

ＭＳＣ）等接１３的信令流程分析两种业务的实现，并提出测　

试中发现的组呼相关问题。　

２语音组呼业务概述　

ＶＧＣＳ是一种电信业务。组呼业务定义了一种由多方　

参加（ＧＳＭ移动台或固网电话），其中一部分人可以讲话、　

多方聆听的点对多点语音通信方式。ＶＧＣＳ突破了点对点　

收稿日期：２　０　０　７年６月５日　

责任编辑：周霞ｚｈｏｕｘｉａ２００６＠ｇｍａｉＩ　ｃｏｒｎ　通信的局限性，能够以简捷的方式建立组呼叫，实现调度指　

挥、紧急通知等特定功能，尤其适用于铁路ＧＳＭ—Ｒ网络。　

３　ＶＧＣＳ通话消息流程分析　

３．１语音组呼建立过程
