实验探究 连接串联电路和并联电路教学设计
山东省高密市呼家庄中学 王晓丽 邮编261516
设计思路:学生在接触电学时是急切的,上节课《让电灯发光》一节电路的连接一般都能连接,但是一旦接触到用电路符号连接电路,甚至是根据实物图画出对应的电路图时,例如课后习题中的第三题,往往给学生热切的心情浇了一头的冷水,“太难了!”多数学生说出了心里话,“不理解”,刚接触电路就让学生画出那么复杂的电路图,确实有点难为学生,这一节的连接串联电路和并联电路成为电学入门的关键。因此,在本节课中,注意突出两个重点:一,让学生自己设计电路图,教师要引导学生认识哪些是可行的,哪些是不可行的,不可行的又错在哪里。二,注意引导学生按照电路图连接电路。连接是电学中实践的开始,允许学生在本节课中连 出各种电路,并加以分析。三,能指出串联电路和并联电路的特点。
重点与难点的处理措施:一,在设计电路时,给学生充分发表见解的机会,也给他们设计的电路图以展示的机会,从中学习认识各种电路。二,连接时从串联电路开始,教给学生连接电路的规律:如根据电路图连接实物时,要按顺序依次连接,在并联电路中学会从电源的一极出发,顺次连接一条支路,然后根据电路图是在哪里分支,就在哪里分出另条线路,并按照电路图连接这条支路,找准几条支路的汇合点,将电路汇合就是。反之根据实物图画出电路图也是这样。
教材分析:
本节的教学内容有:串联电路和并联电路的定义、串联电路和并联电路的连接特点、会连接简单的串联电路和并联电路、画简单的串、并联电路图。教材首先提出了“如何将两个灯泡连在电路中的问题”,作为讨论两种最基本的电路:串联电路和并联电路的出发点.初中阶段只学习简单电路,这是学生学习电路知识的开始.能辨认出实际的电路是串联还是并联,会画出合乎要求的电路图以及根据电路图来连接电路,这对刚学电路知识的学生来说都是比较困难的.教学中应充分利用多媒体、电路示教板、教材中的插图、并通过教师的示范及学生亲自动手等,使学生逐步掌握这些技能。要注意教给学生连接电路的方法,提高演示实验的可见度。演示实验利用示教板进行,边讲解,边操作。教师的演示将对学生起示范作用,因此要注意操作的规范性.
连接串联电路和并联电路
实验目的
1. 加深对串联电路和并联电路的理解
2. 学会串联电路和并联电路的连接方法
实验器材
两个2.5V小灯泡(带灯座)、三个开关、两节干电池(带电池盒)、导线若干。
实验要求
1. 会串联干电池
2. 会据串联、并联电路图连接电路
实验步骤
1. 检查仪器是否齐全、完好
2. 按图一连接串联电路
注意:按一定顺序依次连接元件,而且在电路连接过程中,开关应是断开的。
3. 检查电路连接牢固无误,请老师指正后,闭合开关S观察开关控制两盏灯的情况。
4. 把开关改接到L1和L2之间及L1和电池负极之间,闭合和断开开关,观察开关控制两灯情况,得出结论。
结论: 。
5按图二摆放元件,组成并联电路。
注意:无接线柱处,不要接线。 6检查电路,连接牢固无误,请老师指正后,闭合开关S,闭合和断开各支路开关S1、S2,观察他们的控制作用,得出结论。
结论:在并联电路里,干路开关和支路开关的控制作用分别是
。
7.整理实验器材。
物理实验报告单
九年级 105班 姓名:
实验名称:连接并联电路和串联电路
实验目的: 能够识别串、并联电路
实验器材: 电池(含电池夹)、开关、小灯泡(灯座)、导线
实验步骤:
1、按图15.3-3连接串联电路,观察开关控制现个小灯泡的发光情况,再改变开关的位置,观察开关控制两个小灯泡的情况是否有变化。
2、按图15.3-4连接并联电路,观察各开关控制小灯泡的情况。
3、用箭头在图15.3-3和15.3-4中标出电路闭合时电流的方向。
思考:1、串联电路中,开关
的发光。
2、并联电路中,干路开关 的发光,支路上的开关只控制其 的小灯泡。
实验结论:
在串联电路中,开关可以控制 ,开关位置的改变 。在并联电路中,干路开关可以控制 ,支路开关只能控制 。
教师评分: 日期
2017.10.10

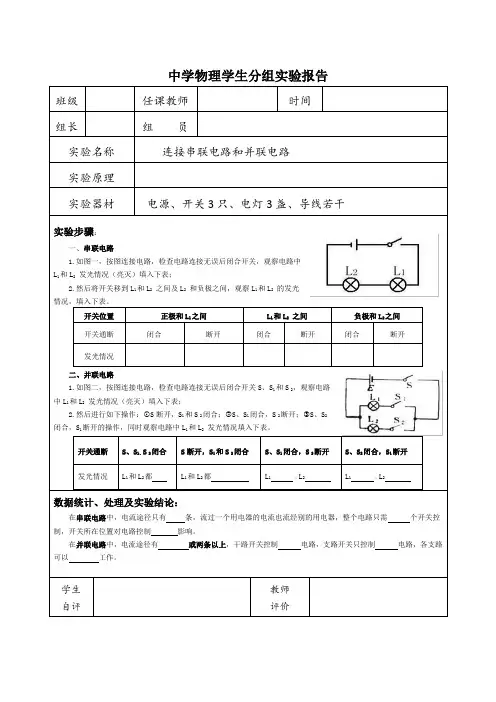

中学物理学生分组实验报告
班级 任课教师 时间
组长 组 员
实验名称 连接串联电路和并联电路
实验原理
实验器材 电源、开关3只、电灯3盏、导线若干
实验步骤:
一、串联电路
1.如图一,按图连接电路,检查电路连接无误后闭合开关,观察电路中L1和 L2 发光情况(亮灭)填入下表;
2.然后将开关移到L1和 L2 之间及 L2 和负极之间,观察L1和 L2 的发光情况,填入下表。
开关位置 正极和L1之间 L1和 L2 之间 负极和L2之间
开关通断 闭合 断开 闭合 断开 闭合 断开
发光情况
二、并联电路
1.如图二,按图连接电路,检查电路连接无误后闭合开关S、S1和S 2,观察电路中L1和 L2 发光情况(亮灭)填入下表;
2.然后进行如下操作:S断开,S1和S 2闭合;S、S1闭合,S 2断开;S、S2闭合,S1断开的操作,同时观察电路中L1和 L2 发光情况填入下表。
开关通断 S、S1、S 2闭合 S断开,S1和S 2闭合 S、S1闭合,S 2断开 S、S2闭合,S1断开
发光情况 L1和 L2都 L1和 L2都 L1 ;L2 L1 ;L2
数据统计、处理及实验结论:
在串联电路中,电流途径只有 条,流过一个用电器的电流也流经别的用电器,整个电路只需 个开关控制,开关所在位置对电路控制 影响。
在并联电路中,电流途径有 或两条以上,干路开关控制 电路,支路开关只控制 电路,各支路可以 工作。
学生
自评 教师
评价
