冬季高层住宅水暖施工设计方案

水暖施工方案

17．1 工程概况

1.1自来水、中水系统

每个建筑物入口单极引入管，供该建筑物给水，采用新型UPVC—ABS管及同质管件粘接，阀门选用钢质冷水阀。

1.2 排水系统

每建筑物排水系统为一独立系统，同室外管网连接，地下埋地一部分采用排水铸铁承插管，一部分采用UPVC硬聚氯乙烯塑料排水管，承插口粘接。

1.3采暖系统

每建筑物为一独立的采暖系统，采用上供下回式及上供上回式采暖系统，散热器采用四柱813型，管材采用焊接钢管DN<32丝接DN>32焊接，供水温度95℃，回水温度70℃。

2.主要分项工程施工技术措施

2.1自来水、中水系统

2.1.1工艺流程

安装准备--预制加工--底盘安装--打压实验--防腐--回填夯实--立管安装--支管安装--系统打压

2.1.2 自来水、中水管采用UPVC—ABS管，同质管件粘接。

2.1.3 支、吊架安装

对于垂直安装的管线，每层设一个支架，距地标高为1.6米，水平管道其支、吊架间距应满足下列要求：

管道 15 20 25 32 40 50 60 100 125 150

支、吊架最大间距 保温管 1．5 2 2 2．5 3 3 4 4.5 5 6

不保温管 2 2．5 3 3．5 4 45 5．5 6 6．5 7

2.1.4安装

管道穿建筑物基础墙，楼板的孔洞应配合土建施工预留。

管道穿楼板应作钢套管，套管直径比管道大2号，套管顶部高出地面20mm,套管底部与底面平，套管与管道间填密封膏，见图集94S2。 2.1.5 自来水、中水管道安装完毕后，必须做水压实验，实验压力0.6Mpa,10分钟内压降不大于0.02Mpa，不渗不漏为合格。

2.1.6 给水系统在进行前必须用水冲洗，要求以不小于1.5 m/s的流速进行，直到出水口的水色和透明度与进水目测一致为合格，

2.2排水系统

2.2.1 塑料排水管道工艺流程

安装准备——预制加工——干管安装——立管安装—— 支管安装——卡件安装——封填堵洞——试水实验——通水实验

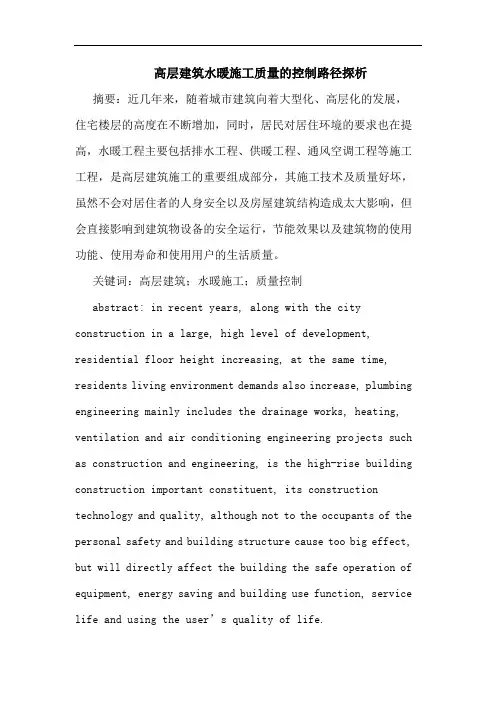

高层建筑水暖施工质量的控制路径探析

摘要：近几年来，随着城市建筑向着大型化、高层化的发展，住宅楼层的高度在不断增加，同时，居民对居住环境的要求也在提高，水暖工程主要包括排水工程、供暖工程、通风空调工程等施工工程，是高层建筑施工的重要组成部分，其施工技术及质量好坏，虽然不会对居住者的人身安全以及房屋建筑结构造成太大影响，但会直接影响到建筑物设备的安全运行，节能效果以及建筑物的使用功能、使用寿命和使用用户的生活质量。

关键词：高层建筑；水暖施工；质量控制

abstract: in recent years, along with the city

construction in a large, high level of development,

residential floor height increasing, at the same time,

residents living environment demands also increase, plumbing

engineering mainly includes the drainage works, heating,

ventilation and air conditioning engineering projects such

as construction and engineering, is the high-rise building

construction important constituent, its construction

technology and quality, although not to the occupants of the

personal safety and building structure cause too big effect,

but will directly affect the building the safe operation of

科学论坛　

论高层住宅水暖施工存在的问题与对策　

李哲　

身份证号：２３０８８１　１９８６０２０６０１　１７　

摘要：高层住宅水暖施工质量对住宅功能完善性有一定的影响，施工质量不保，住宅采暖供热功能便得不到充分发挥，所以必须在水暖施工期间做　

好严格的质量控制，以免发生施工问题。本文从住宅水暖施工应该注意的问题入手，对高层住宅水暖施工容易出现的问题进行分析，并给出相应的处理措　

施，以供相关人士参考。　

关键词：高层住宅；水暖施工：问题：解决对策　

高层住宅水暖施工质量控制尤为重要，这对水暖施工质量以及住宅工　

程采暖性能有着决定性影响。结合高层住宅施工现状，笔者对住宅水暖施　

工问题作了探析，指出高层住宅水暖施工中常常会遇到管道安装位置不　

对、管道堵塞等问题，严重影响水暖施工质量和进度。基于此，文章对水暖　

施工问题及问题处理措施进行探讨，并得出相关结论。　

一、水暖施工需要注意的问题　

水暖工程是建筑工程施工项目之一，对建筑工程整体质量存在决定性　

影响。因此强调在建筑施工中，务必要采取措施对水暖工程施工工艺进行　

管理控制，确保水暖施工技术的可靠性，防止发生施工质量问题。以国内现　

阶段的高层住宅水暖工程为例，为了确保水暖工程施工质量，施工人员在　

正式施工时不仅要结合工程实际合理选择施工方案，还要根据给排水管道　

特征的不同对管道安装问题进行处理，全方位控制并解决好水暖施工问　

题，编制出相对可行的水暖施工问题应对方案，为施工问题的处理与解决　

提供指导。结合以往经验分析，高层住宅水暖施工需要注意的问题有两点，　

一是水暖安装和土建施工的配合，二是施工人员对水暖施工技术要点的掌　

握。　

１、水暖安装和土建施工的相互配合　‘　

高层住宅水暖施工要注意配合土建施工，原因在于，尽管水暖工程和　

土建工程属于不同专业，但水暖设备的安装、管线的布设必须以土建工程　

为依靠，简单来说，水暖工程是土建工程的附属，施工时必须配合土建工程　

共同实施，以免在施工中出现设备无法安装、管线无法布设等问题。另外要　

目录

一、编制依据……………………………………………………………1

二、工程概况……………………………………………………………1

三、工程准备……………………………………………………………2

四、施工方法及措施……………………………………………………2

五、 成品保护 …………………………………………………………10

六、质量保证措施………………………………………………………10

七、安全生产及文明施工保证措施……………………………………11

八、施工保障措施………………………………………………………11

九、地暖工程竣工验收及验收标准……………………………………12

一、编制依据

1。1《民用建筑热工设计规范》 GB501796—93

1。2《建筑给水排水及采暖工程施工验收规范》(GB50242——--—2002）

1.3 施工现场具体条件;

1。4公司类似工程的经验。

二、工程概况

2.1、工程建设概况

本工程包括单层地下车库、9～17#楼高层住宅、居委会及物业用房等,住宅为地上11～17层，地下两层,9＃、13~17＃与地下车库相连。

建筑层数：9＃、13＃、14#、15#楼为17层，10#、11#、16#、17#楼为11层,12#楼为15层。本安装工程包括以下工程：主管道安装、入户支管安装、户内分水器安装、户内发泡水泥地暖系统施工及卫生间小背篓暖气片安装. 1

2.2、主要工程内容

2.2。1地下室主管道及管道井内采暖立管：采用镀锌钢管,螺纹连接，管道保温采用30mm厚橡塑保温管；

2。2。2管井内支管：采用热镀锌钢管，螺纹连接，管道保温采用30mm厚橡塑保温管；

管井主立管与户内分水器间管道:采用PE—RT管，热熔焊接，管井内管道保温采用30mm厚橡塑保温管;

2.2.3户内地暖系统：

①.地暖房间采用40mm厚发泡水泥隔热层；

②。地暖盘管采用PE-RT地暖管，间距执行图纸(@250-300mm)；
