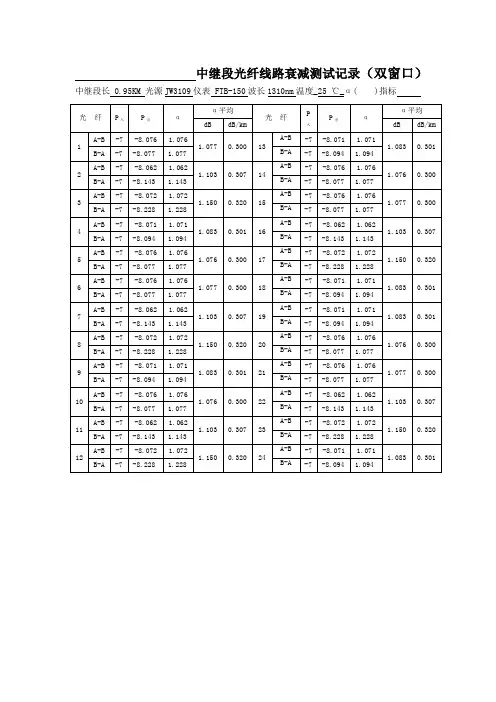

中继段光纤线路衰减测试记录（双窗口）
中继段长 0.95KM 光源JW3109仪表 FTB-150波长1310nm温度_25 ℃_α( )指标
光 纤 P入 P出 α α平均 光 纤 P入 P出 α α平均
dB dB/km dB dB/km
1 A-B -7 -8.076 1.076 1.077 0.300 13 A-B -7 -8.071 1.071 1.083 0.301 B-A -7 -8.077 1.077 B-A -7 -8.094 1.094
2 A-B -7 -8.062 1.062 1.103 0.307 14 A-B -7 -8.076 1.076 1.076 0.300 B-A -7 -8.143 1.143 B-A -7 -8.077 1.077
3 A-B -7 -8.072 1.072 1.150 0.320 15 A-B -7 -8.076 1.076 1.077 0.300 B-A -7 -8.228 1.228 B-A -7 -8.077 1.077
4 A-B -7 -8.071 1.071 1.083 0.301 16 A-B -7 -8.062 1.062 1.103 0.307 B-A -7 -8.094 1.094 B-A -7 -8.143 1.143
5 A-B -7 -8.076 1.076 1.076 0.300 17 A-B -7 -8.072 1.072 1.150 0.320 B-A -7 -8.077 1.077 B-A -7 -8.228 1.228
6 A-B -7 -8.076 1.076 1.077 0.300 18 A-B -7 -8.071 1.071 1.083 0.301 B-A -7 -8.077 1.077 B-A -7 -8.094 1.094

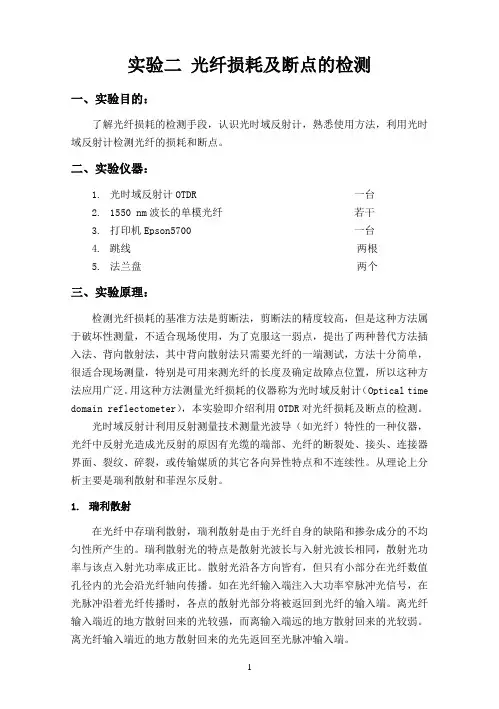

1 实验二 光纤损耗及断点的检测
一、实验目的：
了解光纤损耗的检测手段，认识光时域反射计，熟悉使用方法，利用光时域反射计检测光纤的损耗和断点。
二、实验仪器：
1. 光时域反射计OTDR 一台
2. 1550 nm波长的单模光纤 若干
3. 打印机Epson5700 一台
4. 跳线 两根
5. 法兰盘 两个
三、实验原理：
检测光纤损耗的基准方法是剪断法，剪断法的精度较高，但是这种方法属于破坏性测量，不适合现场使用，为了克服这一弱点，提出了两种替代方法插入法、背向散射法，其中背向散射法只需要光纤的一端测试，方法十分简单，很适合现场测量，特别是可用来测光纤的长度及确定故障点位置，所以这种方法应用广泛。用这种方法测量光纤损耗的仪器称为光时域反射计（Optical time
domain reflectometer），本实验即介绍利用OTDR对光纤损耗及断点的检测。
光时域反射计利用反射测量技术测量光波导（如光纤）特性的一种仪器，光纤中反射光造成光反射的原因有光缆的端部、光纤的断裂处、接头、连接器界面、裂纹、碎裂，或传输媒质的其它各向异性特点和不连续性。从理论上分析主要是瑞利散射和菲涅尔反射。
1. 瑞利散射
在光纤中存瑞利散射，瑞利散射是由于光纤自身的缺陷和掺杂成分的不均匀性所产生的。瑞利散射光的特点是散射光波长与入射光波长相同，散射光功率与该点入射光功率成正比。散射光沿各方向皆有，但只有小部分在光纤数值孔径内的光会沿光纤轴向传播。如在光纤输入端注入大功率窄脉冲光信号，在光脉冲沿着光纤传播时，各点的散射光部分将被返回到光纤的输入端。离光纤输入端近的地方散射回来的光较强，而离输入端远的地方散射回来的光较弱。离光纤输入端近的地方散射回来的光先返回至光脉冲输入端。 2 2.菲涅耳反射
