电视显示屏原理

液晶屏原理及维修方法

液晶屏是一种常见的显示设备，广泛应用于电视、电脑显示屏等领域。它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。本文将介绍液晶屏的工作原理，并提供一些常见的维修方法。

一、液晶屏的工作原理

液晶屏的工作原理基于液晶分子的电场效应。液晶是一种介于固体与液体之间的物质，它具有分子有序排列和流动性的特性。液晶分子在未受电场作用时呈现无序排列，无法透过光线。而当电场作用于液晶分子时，液晶分子会发生定向排列，使得光线能够透过。

液晶屏通常由两片玻璃基板组成，中间夹层有液晶分子。基板上有一些透明电极，用于产生电场。当电场作用于液晶分子时，液晶分子会发生定向排列，光线便能够透过。而当电场消失时，液晶分子又会恢复无序排列，光线无法透过。

液晶屏的工作原理主要有两种类型：纵向电场效应和横向电场效应。纵向电场效应是指电场沿着液晶分子的长轴方向作用，通过调节电场的强弱来控制液晶分子的定向排列。而横向电场效应是指电场垂直于液晶分子的长轴方向作用，通过调节电场的方向来控制液晶分子的定向排列。

二、液晶屏的维修方法

1. 屏幕无显示：如果液晶屏完全没有显示，首先检查电源是否正常连接，确认电源是否通电。如果电源正常，可以检查信号线是否连接松动，尝试重新连接。如果仍然没有显示，可能是液晶屏本身故障，需要联系售后进行维修或更换。

2. 屏幕有亮光但无图像：如果液晶屏有背光亮起但没有图像显示，可能是信号源的问题。可以尝试更换信号线或调整信号源的输出设置。如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。

3. 屏幕出现亮点或暗点：亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。这可能是由于像素点损坏或液晶分子定向排列异常引起的。可以尝试使用柔软的布料轻轻按压亮点或暗点，有时可以修复。如果问题仍然存在，需要联系售后进行维修或更换。

4. 屏幕出现颜色偏差：如果液晶屏显示的颜色偏离正常，可能是调整设置出现问题。可以尝试调整液晶屏的色彩设置，或者恢复出厂设置。如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。

- 1 - 液晶显示屏的基本结构和原理

液晶显示屏是一种广泛应用于电子产品中的显示技术，如电视、电脑显示器、手机屏幕等。它采用液晶材料的光学特性，在电场的作用下改变液晶分子的排列方向，从而控制光的透过和阻挡，实现图像的显示。本文将详细介绍液晶显示屏的基本结构和原理。

一、液晶显示屏的基本结构

液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。

1. 液晶层

液晶层是液晶显示屏最重要的组成部分，它由两层平行排列的玻璃基板夹持，中间填充液晶材料。液晶材料是一种具有有序排列的分子结构的介质，其分子在没有电场作用下呈现随机排列，而在电场作用下可以沿着电场方向排列，从而改变光的透过和阻挡。液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。

2. 导电层

导电层位于液晶层的两侧，它是由透明导电材料制成的，如氧化铟锡（ITO）等。导电层的作用是为液晶层提供电场，使液晶分子能够排列成所需的方向，从而实现图像的显示。

3. 玻璃基板

玻璃基板是液晶层的夹持层，它由两块平行的玻璃基板组成。玻璃基板的表面经过特殊处理，可以增强其光学性能和机械强度。

4. 偏光膜 - 2 - 偏光膜是液晶显示屏的重要组成部分，它是由聚酯薄膜制成的，在薄膜上涂覆了一层偏振剂。偏光膜的作用是将液晶层中的光进行偏振，使其只能沿着特定方向通过。

5. 背光源

背光源是液晶显示屏的光源，它位于液晶层的背面。背光源可以采用冷阴极荧光灯（CCFL）或发光二极管（LED）等，它的作用是为液晶层提供背景光源，使图像能够清晰显示。

二、液晶显示屏的工作原理

液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。液晶材料具有双折射性，即光线在穿过液晶材料时会发生偏转。液晶材料在没有电场作用下呈现随机排列，导致光线偏转的方向和角度不一致。而在电场作用下，液晶材料中的分子会沿着电场方向排列，使得光线偏转的方向和角度一致。

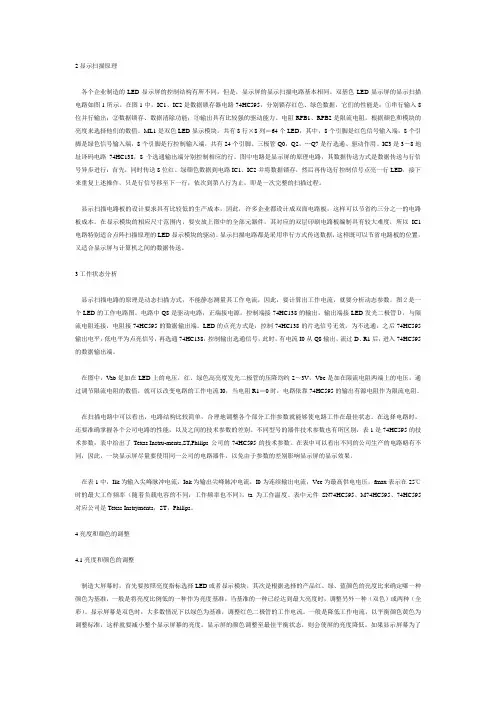

2 显示扫描原理

各个企业制造的LED显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。双基色LED显示屏的显示扫描电路如图1所示。在图1中，IC1、IC2是数据锁存器电路74HC595，分别锁存红色、绿色数据，它们的性能是：①串行输入8位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。电阻RPB1、RPB2是限流电阻，根据颜色和模块的亮度来选择他们的数值。ML1是双色LED显示模块，共有8行×8列＝64个LED，其中，8个引脚是红色信号输入端，8个引脚是绿色信号输入端，8个引脚是行控制输入端，共有24个引脚。三极管 Q0，Q2，…Q7是行选通、驱动作用。IC3是3－8地址译码电路74HC138，8个选通输出端分别控制相应的行。图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送8位红、绿颜色数据到电路IC1、IC2并将数据锁存，然后再传送行控制信号点亮一行LED，接下来重复上述操作，只是行信号移至下一行，依次到第八行为止，即是一次完整的扫描过程。

显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。在显示模块的相应尺寸范围内，要安放上图中的全部元器件，其对应的双层印刷电路板编制具有较大难度，所以IC1电路特别适合点阵扫描原理的LED显示模块的驱动。显示扫描电路都是采用串行方式传送数据，这样既可以节省电路板的位置，又适合显示屏与计算机之间的数据传送。

3 工作状态分析

显示扫描电路的原理是动态扫描方式，不能静态测量其工作电流，因此，要计算出工作电流，就要分析动态参数。图２是一个LED的工作电路图。电路中Q8是驱动电路，正端接电源，控制端接74HC138的输出，输出端接LED发光二极管Ｄ，与限流电阻连接，电阻接74HC595的数据输出端。LED的点亮方式是：控制74HC138的片选信号无效，为不选通，之后74HC595输出电平，低电平为点亮信号，再选通74HC138，控制输出选通信号，此时，有电流I0从Q8输出，流过D、R1后，进入74HC595的数据输出端。

电视机的显示原理

电视机的显示原理是通过图像信号的接收和处理，将电信号转化为图像显示在屏幕上。主要包括以下几个步骤：

1. 信号接收和解调：电视机通过天线、有线电视或者网络等方式接收到电视信号，然后进行解调处理，将信号转化为基带视频信号。

2. 视频处理：基带视频信号经过视频放大、滤波等处理，然后通过调色电路调整亮度、对比度、饱和度等参数。

3. 气体放电：电视机使用气体放电来产生图像，常见的是等离子体显示和CRT显示。

- 等离子体显示：等离子体面板由数以百万计的小气囊组成，含有异种气体和电子，当电流通过时，气体发生离子化，产生紫外线激发荧光层发光，通过荧光层的红绿蓝像素的混合显示图像。

- CRT显示：CRT（阴极射线管）是一种电子束扫描器，由电子枪、聚焦系统、偏转系统和荧光屏组成。电子枪产生电子束，经过聚焦和偏转系统进行精确控制，扫描荧光屏上的像素点，荧光屏产生相应的发光。

4. 像素点亮：根据接收到的视频信号，电子束扫描荧光屏的相应像素点，荧光屏上的像素发光，从而形成图像。

5. 图像显示：荧光屏上的多个像素点发光组合成一幅完整的图像，通过扫描和刷新频率，连续更新荧光屏上的图像，使得我们看到连贯的运动图像。

综上所述，电视机的显示原理包括信号接收和解调、视频处理、气体放电（等离子体显示或CRT显示）、像素点亮和图像显示等过程，从而实现将电信号转化为图像显示的功能。
