电子显示屏工作原理

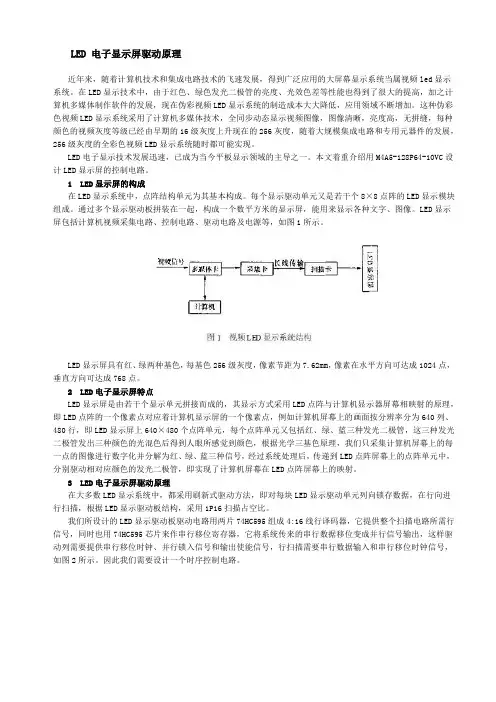

LED 电子显示屏驱动原理

近年来，随着计算机技术和集成电路技术的飞速发展，得到广泛应用的大屏幕显示系统当属视频led显示系统。在LED显示技术中，由于红色、绿色发光二极管的亮度、光效色差等性能也得到了很大的提高，加之计算机多媒体制作软件的发展，现在伪彩视频LED显示系统的制造成本大大降低，应用领域不断增加。这种伪彩色视频LED显示系统采用了计算机多媒体技术，全同步动态显示视频图像，图像清晰，亮度高，无拼缝，每种颜色的视频灰度等级已经由早期的16级灰度上升现在的256灰度，随着大规模集成电路和专用元器件的发展，256级灰度的全彩色视频LED显示系统随时都可能实现。

LED电子显示技术发展迅速，已成为当今平板显示领域的主导之一。本文着重介绍用M4A5-128P64-10VC设计LED显示屏的控制电路。

1 LED显示屏的构成

在LED显示系统中，点阵结构单元为其基本构成。每个显示驱动单元又是若干个8×8点阵的LED显示模块组成。通过多个显示驱动板拼装在一起，构成一个数平方米的显示屏，能用来显示各种文字、图像。LED显示屏包括计算机视频采集电路、控制电路、驱动电路及电源等，如图1所示。

LED显示屏具有红、绿两种基色，每基色256级灰度，像素节距为7.62mm，像素在水平方向可达成1024点，垂直方向可达成768点。

2 LED电子显示屏特点

LED显示屏是由若干个显示单元拼接而成的，其显示方式采用LED点阵与计算机显示器屏幕相映射的原理，即LED点阵的一个像素点对应着计算机显示屏的一个像素点，例如计算机屏幕上的画面按分辨率分为640列、480行，即LED显示屏上640×480个点阵单元，每个点阵单元又包括红、绿、蓝三种发光二极管，这三种发光二极管发出三种颜色的光混色后得到人眼所感觉到颜色，根据光学三基色原理，我们只采集计算机屏幕上的每一点的图像进行数字化并分解为红、绿、蓝三种信号，经过系统处理后，传递到LED点阵屏幕上的点阵单元中，分别驱动相对应颜色的发光二极管，即实现了计算机屏幕在LED点阵屏幕上的映射。

LED显示屏工作原理分析

LED显示屏的基本工作原理是动态扫描。显示控制的过程是先从数据存储器读得字模数据，再通过单片机的串行口或并行口将数据写给LED点阵片，然后再行扫描。动态扫描方案和静态显示方案相比节省驱动元件，但要求刷新频率高于50Hz，以避免显示的图像或文字出现闪烁。由于刷新频率的限制，一片单片机能控制显示元件的片数是较少的。

现在大屏幕LED显示屏的应用已越来越广泛。为了对成百、上千片的LED点阵片实现有序的、快速的显示控制，人们动了许多脑筋，双CPU、双RAM的方案，FPGA的方案等都获得了成功的应用；但是这些方案的显示控制过程还是先读后写。本方案另开思路：用一条读指令，将读和写合在一步完成，可大大地提高显示控制的效率，且电路简单。

1、LED显示屏的工作原理

LED显示屏的基本工作原理是动态扫描。动态扫描又分为行扫描和列扫描两种方式，常用的方式是行扫描。行扫描方式又分为8行扫描和16行扫描两种。在行扫描工作方式下，每一片LED点阵片都有一组列驱动电路，列驱动电路中一定有一片锁存器或移位寄存器，用来锁存待显示内容的字模数据。在行扫描工作方式下，同一排LED点阵片的同名行控制引脚是并接在一条线上的，共8条线，最后连接在一个行驱动电路上；行驱动电路中也一定有一片锁存器或移位寄存器，用来锁存行扫描信号。

LED显示屏的列驱动电路和行驱动电路一般都采用单片机进行控制，常用的单片机是MCS51系列。LED显示屏显示的内容一般按字模的形式存放在单片机的外部数据存储器中，字模是8位二进制数。

单片机对LED显示屏的控制过程是先读后写。按LED点阵片在屏幕上的排列顺序，单片机先对第1排的第1片LED点阵片的列驱动锁存器，写入从外部数据存储器读得的字模数据，接着对第2片、第3片……直到这一排的最后一片都写完字模数据后，单片机再对这一排的行驱动锁存器写行扫描信号，于是第1排第1行与字模数据相关的发光二极管点亮。接着第2排第1行、第3排第1行……直到最后一排第1行的点亮。各排第1行都点亮后，延时一段时间，然后黑屏，这样就算完成了单片机对LED显示屏的一行扫描控制。

一 LED显示屏工作原理

LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点，自20世纪80年代后期开始，随着LED制造技术的不断完善，在国外得到了广泛的应用。在我国改革开放之后，特别是进入90年代国民经济高速增 长，对公众场合发布信息的需求日益强烈，LED显示屏的出现正好适应了这一市场形势，因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高。

LED显示屏经历了从单色、双色图文显示屏，到图象显示屏，一直到今天的全彩色视频显示屏的发展过程。无论在期间的性能（提高亮度LED显示器及蓝色发光灯等）和系统的组成（计算机化的全动态显示系统）等方面都取得了长足的进步。目前已经达到的超高亮度全彩色视频显示的水平，可以说能够满足各种应用条件的要求。其应用领域已经遍及交通、证券、电信、广告、宣传等各个方面。

1.1 LED显示屏系统组成

LED显示屏系统是由计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。

(1) 计算机及专用设备：计算机及专用设备直接决定了系统的功能，可根据用户对系统的不同要求选择不同的类型。

(2) 显示屏幕：显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。

(3) 视频输入端口：提供视频输入端口，信号源可以是录像机、影碟机、摄像机等，支持NTSC、PAL、S Video等多种制式。

(4) 系统软件：提供LED播放专用软件，PowerPoint或ES98视频播放软件。

1.2 LED显示屏系统功能

LED显示屏系统是以计算机为处理控制中心，电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应，显示内容实时同步，屏幕映射位置可调，可方便随意地选择显示画面的大小。

显示点阵采用超高亮度 LED发光管（红、绿双基色），256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。

液晶显示器的工作原理

要了解液晶显示器的工作原理，首先要了解液晶的物理特性。

液晶是一种介于固态和液态之间的物质，是具有规则性分子排列的有机化合物。如果把它加热会呈现透明的液体状态，把它冷却则会出现结晶颗粒的混浊固体状态。当通电时导通，排列变的有秩序，使光线容易通过；不通电时排列混乱，阻止光线通过。让液晶如闸门般地阻隔或让光线穿透。从技术上简单地说，液晶面板包含了两片相当精致的无钠玻璃素材，称为Substrates，中间夹著一层液晶。当光束通过这层液晶时，液晶本身会排排站立或扭转呈不规则状，因而阻隔或使光束顺利通过。大多数液晶都属于有机复合物，由长棒状的分子构成。在自然状态下，这些棒状分子的长轴大致平行。将液晶倒入一个经精良加工的开槽平面，液晶分子会顺着槽排列，所以假如那些槽非常平行，则各分子也是完全平行的。

然后我们再来了解液晶显示器的工作原理。

1）单色液晶显示器的工作原理

LCD技术是把液晶灌入两个列有细槽的平面之间。这两个平面上的槽互相垂直(相交成90度)。也就是说，若一个平面上的分子南北向排列，则另一平面上的分子东西向排列，而位于两个平面之间的分子被强迫进入一个90°扭转的状态。

由于光线顺着分子的排列方向传播，所以光线经过液晶时也被扭转90度。但当液晶上加一个电压时，分子便会重新垂直排列，使光线能直射出去，而不发生任何扭转。

LCD是依赖极化滤光器(片)和光线本身。自然光线是朝四面八方随机发散的。极化滤光器实际是一系列越来越细的平行线。这些线形成一张网，阻断不与这些线平行的所有光线。极化滤光器的线正好与第一个垂直，所以能完全阻断那些已经极化的光线。只有两个滤光器的线完全平行，或者光线本身已扭转到与第二个极化滤光器相匹配，光线才得以穿透。（如图1）

图1 光线穿透示意图

LCD正是由这样两个相互垂直的极化滤光器构成，所以在正常情况下应该阻断所有试图穿透的光线。但是，由于两个滤光器之间充满了扭曲液晶，所以在光线穿出第一个滤光器后，会被液晶分子扭转90度，最后从第二个滤光器中穿出。另一方面，若为液晶加一个电压，分子又会重新排列并完全平行，使光线不再扭转，所以正好被第二个滤光器挡住。总之，加电将光线阻断，不加电则使光线射出。（如图2）
