CCS3.3的安装与设置

  • 格式：pdf
  • 大小：270.06 KB
  • 文档页数：6

1．使用USB线连接PC机和仿真器。

电脑会提示找到新设备。根据新设备安装向导，选择自动搜索设备驱动程序，并将搜索路径

指定为TDS510 Ver3.1 DSP仿真器驱动程序所在路径(仿真器驱动光盘driver目录)，按“下

一步”按钮，根据提示完成驱动程序安装,设备驱动程序安装正确,在设备管理器里会看到

“CSMINGWEI Emulator”下面增加了“WWW.CSMINGWEI.COM TDS510-USB2.0”设备。

2．安装CCS

打开仿真器光盘根目录，在“开发环境\ccs3.3\”目录下，找到setup目录，如下图，进入

在里面找到setup.msi, 如下图，运行它。

按提示操作，选择typical install. 我们假设将ccs安装到目录CCStudio_V3.3下。可以根据自己需求，更改安装目录，然后继

续，直至安装完成，这可能需要几分钟时间。

3．安装仿真器仿真芯片系列的驱动

进入仿真器光盘根目录，运行setup.exe

按提示操作，直至出现选择安装目录的窗体，将安装目录设定为前面ccs3.3所安装的目录

注意：此目录必须与ccs的安装目录相同！

默认目录为CCStudio_V3.1,不同于ccs的安装目录，需要更改。

随后出现下图所示窗体，只保留想要仿真芯片系列的选项，比如如果要仿真5000系列，就

选择C5000。

继续安装直到安装完成。

4．设置CCS。

安装完第2步的CCS后，桌面会新增如下两个图标，运行setup ccs 3.3

首先，清除掉已存在的设置。File->Remove all

然后在中间列表框中找出并选中自己所需要仿真的芯片的目标板，比如要仿真5402芯

片，就选择C5402 XDS 510 Emulator，然后右键->添加到系统。

如图

如果是DM642，选C64xx Rev 1.1 TDS 510 Emulator，

如果是2407芯片，选择F2407 XDS 510 Emulator，

如果是2812芯片，选择F2812 XDS 510 Emulator

或F2812 TDS510USB Emulator。其他芯片请选择对应的开发板系列。

下面仍然以5402为例进行介绍

添加目标板后，左边一栏出现相应开发板，还需要进一步设置。右键选择C5402 XDS 510

Emulator的属性栏

弹出如下对话框，在下拉菜单中选择第二项。

这时第一个browse按钮会由灰变成使能状态，点击它，弹出对话框如下，

定位文件为 CCS3.3所在目录\cc\bin\TDS510U2.cfg，确定后如下图。

反复点击Next，直至完成。

选择菜单File-〉Save保存设置。退出，会询问是否启动ccs3.3，可以选择否。然后回到桌

面，将仿真器JTAG插头正确插入目标板的JTAG插座。给目标板上电。点击运行CCS3.3图标，启动ccs3.3，如果能够顺利进入ccs（不弹出警示框），进入如下界面，就说明ccs设

置正确，仿真器和5402开发板正常工作。

如果不能正确进入ccs，请首先检查设置是否正确，

尤其是本文使用绿色突出显示的地方。

需要注意的是：由于ccs3.x对于有些系列的驱动支持不好（尽管上述XDS的开

发板均为TI自带），仿真某些芯片时，比如2407和DM642，在进入ccs后会有一些小问题。

其表现是：能够不报错进入ccs，但左下角的状态栏显示

未连接（下图）。这时可使用菜单命令Debug->connect进行连接，就可以继续仿真了。

合集下载

CCS配置及打不开问题的解决办法

CCS配置及打不开问题的解决办法

从11-20上午到11-21上午。24个小时都在忙活CCS3.3的安装问题

先说说CCS3.3中的配置的问题

按照正常的步骤安装完CCS3.3之后会出现 如图两个图标

其中第一个Setup CCStudiov3.3是用来配置硬件与软件仿真平台的，而CCStudiov3.3是打开之后用来编程的，有好些同学不知道怎么配置Setup CCStudiov3.3，现在以我用的DSP2407为例进行说明。

打开Setup CCStudiov3.3，点击My system 然双击F2407 XDS510 Emulator（因为我用的是XDS510仿真器）

上述步骤完了之后会出现如下的图片

然后点击那个+号，打开会出现如下的图片

此时，在F2407 XDS510 Emulator上右击会出现如下图所示

如果你正确的安装了XDS510的驱动（驱动的安装我就不说了，这个应该会），会在②出显示F2407 XDS510 Emulator（这个时候会有好多同学找不到F2407 XDS510 Emulator，那就说明USB驱动安装成功之后并没有完事，还要安装CCS的驱动。在安装CCSDriver时，要注意安装路径要在CCStudio_v3.3目录下，安装完毕后，就可以发现CCStudio_v3.3\cc\bin里多了XDS510U2.cfg文件，就可以对CCS成功设置了），然后在③出点击那个倒三角会出现下图所示

点击第二个，Auto-generate board data file with extra configu

接着点击Browse出现如下图所示：

点击XDS510，然后几点打开会出现如下图所示的界面

然后点击NEXT，出现如下所示画面

点击Finish,，

会出现如下图所示

点击Save&Quit 然后会出现下面的图片

然后点击Save

出现下图所示

这样就能启动CCStudiov3.3了。

如果安装完CCS3.3之后一直显示打不开，CCS 3.3 打开之后出现Splash窗口消失，然后就没反映了。

ccs3.3安装说明

ccs3.3安装说明

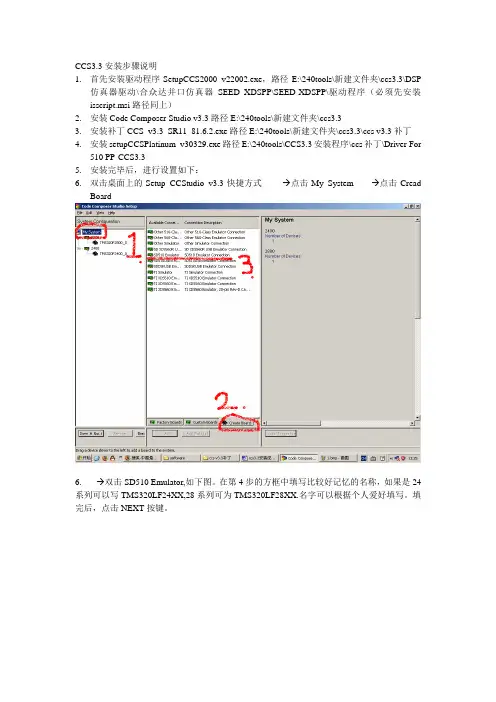

CCS3.3安装步骤说明
