DSP开发环境CCS3.3的安装

CCS3.3安装步骤说明

1. 首先安装驱动程序SetupCCS2000_v22002.exe，路径E:\240tools\新建文件夹\ccs3.3\DSP仿真器驱动\合众达并口仿真器SEED_XDSPP\SEED-XDSPP\驱动程序（必须先安装isscript.msi路径同上）

2. 安装Code Composer Studio v3.3路径E:\240tools\新建文件夹\ccs3.3

3. 安装补丁CCS_v3.3_SR11_81.6.2.exe路径E:\240tools\新建文件夹\ccs3.3\ccs v3.3补丁

4. 安装setupCCSPlatinum_v30329.exe路径E:\240tools\CCS3.3安装程序\ccs补丁\Driver For

510 PP-CCS3.3

5. 安装完毕后，进行设置如下：

6. 双击桌面上的Setup CCStudio v3.3快捷方式-------点击My System------点击Cread

Board

6.-----双击SD510 Emulator,如下图。在第4步的方框中填写比较好记忆的名称，如果是24系列可以写TMS320LF24XX,28系列可为TMS320LF28XX.名字可以根据个人爱好填写。填完后，点击NEXT按键。

7.在第6步的方框里，选择PP Emulator address is 0x378,然后点击FINISH按键。

8.双击第9步所示图标。如选28系列，则选择TMS320F2800,

9.点击第11步即可。

10.双击桌面SdConfig v3.3快捷方式配置如图，点击378的EMU选择XDS510PP,EPP然后保存即可。

点击R，会出现**Emulator is reset。安装完成。

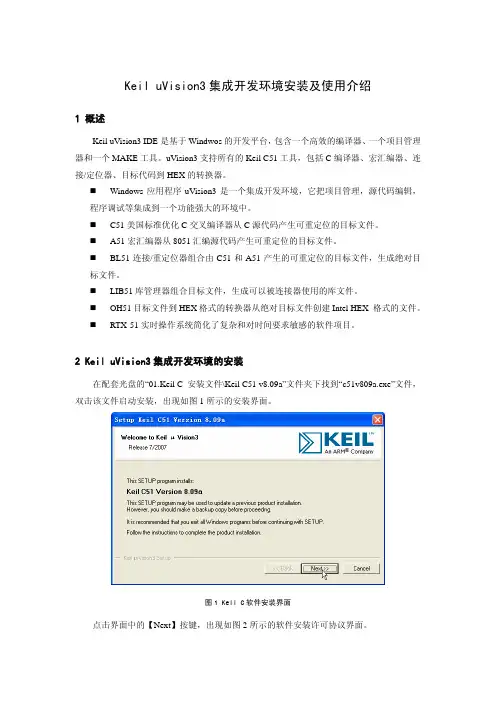

Keil uVision3集成开发环境安装及使用介绍

1 概述

Keil uVision3 IDE是基于Windwos的开发平台，包含一个高效的编译器、一个项目管理

器和一个MAKE工具。uVision3支持所有的Keil C51工具，包括C编译器、宏汇编器、连

接/定位器、目标代码到HEX的转换器。 󰂄 Windows应用程序uVision3是一个集成开发环境，它把项目管理，源代码编辑，

程序调试等集成到一个功能强大的环境中。 󰂄 C51美国标准优化C交叉编译器从C源代码产生可重定位的目标文件。

󰂄 A51宏汇编器从8051汇编源代码产生可重定位的目标文件。

󰂄 BL51连接/重定位器组合由C51和A51产生的可重定位的目标文件，生成绝对目

标文件。 󰂄 LIB51库管理器组合目标文件，生成可以被连接器使用的库文件。

󰂄 OH51目标文件到HEX格式的转换器从绝对目标文件创建Intel HEX 格式的文件。

󰂄 RTX-51实时操作系统简化了复杂和对时间要求敏感的软件项目。

2 Keil uVision3集成开发环境的安装

在配套光盘的“01.Keil C 安装文件\Keil C51 v8.09a”文件夹下找到“c51v809a.exe”文件，

双击该文件启动安装，出现如图1所示的安装界面。

图1 Keil C软件安装界面

点击界面中的【Next】按键，出现如图2所示的软件安装许可协议界面。 HC-EZ51SYS-Mini开发板用户手册 REV-2010.B1

- 1 -

图2 软件许可协议

勾选其中的【I agree to all the terms of the preceding License Agreement】选项，点击界面

中的【Next】按键，出现如图3所示的软件安装路径选择界面。

图3 选择安装路径

选择合适的软件安装路径后，点击界面中的【Next】按键，出现如图4所示的用户信息

CCS3.3在win7下针对 28335的安装（成功的哦）

做个DSP采样用28335实现的，真是被软件安装折磨个烦，win7下或是更高版本同学用4以上的吧

下面是查找资料总结安装的

Ccs3.3 和以下插件

安装前，先：退出360安全卫士、杀毒软件（这个按照网上这么做的

要不要可以自己考量）

必 其次：把所有要安装的文件（.exe文件）都通过（右键属性兼容性），把下图中的两个勾选上，并选中“更改所有的用户设置”。———注 pack2稳定一点

最后：在对每一个进行安装时，同样右键“以管理员身份运行”。

先安装CCS3.3.38，这个按默认步骤就安装过程最后出现Warning，点击“确定 2

再安装补丁CCS_v3.3_SR11_81.exe。如下图：

有一个界面要选择 56和58 选默认的58就行

二．

安装F2823x_RevA_CSP.exe补丁。安装setup_C28XFPU_CSP_v3.3.1207.exe补丁，使用默认路径；再安装C2000CodeGenerationTools5.0.0Beta3.exe补丁，安装在“CCStudio_v3.3\C2000\cgtools”下；

遇到如下提示时，选择“Yes to All”，覆盖原文件；

最后安完之后

右键点击CCS3.3和setup的属性，选择“兼容性”选择“以兼容模式运行这个程序”，再选择“Windows XP （Service pack 2）”

然后关闭CCS3.3，再运行CCS就应该可以了！

SEED_XDS100 USB 仿真器安装、使用指南

1.1 安装说明

1.1.1 安装环境

为了安装XDS100USB仿真器，系统应满足如下所述的最小要求： z Windows XP 专业版本 z Code Composer Studio™3.3 z Code Composer Studio™3.1 【ccs3.1 Driver与ccs3.3 Driver不同，操作步骤参照ccs3.3】

1.1.2 XDS100USB仿真器所支持的DSP系列

9 TMS320F28xx

1.2 安装步骤

1.2.1 安装软件: TMDSCCSALL-1 (CCS v3.3)

定义路径: C:\CCStudio_v3.3，在此路径下安装CCS3.3。按装完成后在桌面上出现如图1-1

所示图标的快捷方式。 CCS3.3安装完成后在“设备管理器”中出现图标“Texas Instruments XDS560 PCI JTAG Emulator”如图1-2所示。

选中“Texas Instruments XDS560 PCI JTAG Emulator”击右键选停用，出现图标如图1-3所示。

1.2.2 安装SEED-XDS100USB仿真器驱动

点击仿真器驱动的安装程序 设置与Code Composer Studio软件相同的安装路径: C:\CCStudio_v3.3 安装步骤如图1-4至图1-8所示。

1.2.3安装SEED-XDS100USB仿真器硬件设备

一、安装准备

1). 用所提供的USB连接线将XDS560USB仿真器与电脑主机相连。

2). 用所提供的JTAG线缆将XDS560USB仿真器与目标系统相连。

3). 将XDS560USB仿真器和目标板上电。

连接器说明如图1-9所示。

二、安装步骤

安装准备完成后，系统会自动提示安装‘找到新的硬件向导’; 单击‘下一步’ ，按照提示进行仿真器硬件的安装。
