37张图详解MAC地址、以太网、二层转发、VLANMAC 地址每个网卡或三层网口都有一个MAC 地址，MAC 地址是烧录到硬件上，因此也称为硬件地址。

MAC 地址作为数据链路设备的地址标识符，需要保证网络中的每个MAC 地址都是唯一的，才能正确识别到数据链路上的设备。

MAC 地址由6 个字节组成。

前3 个字节表示厂商识别码，每个网卡厂商都有特定唯一的识别数字。

后3 个字节由厂商给每个网卡进行分配。

厂商可以保证生产出来的网卡不会有相同MAC 地址的网卡。

现在可以通过软件修改MAC 地址，虚拟机使用物理机网卡的MAC 地址，并不能保证 MAC 地址是唯一的。

但是只要 MAC 地址相同的设备不在同一个数据链路上就没问题。

为了查看方便，6 个字节的MAC 地址使用十六进制来表示。

每个字节的 8 位二进制数分别用 2 个十六进制数来表示，例如我的网卡MAC 地址是 E0-06-E6-39-86-31。

什么是字节？什么是比特？比特，英文名bit，也叫位。

二进制中最小单位，一个比特的值要么是 0 要么是 1 。

字节，英文名Byte。

一个字节由八个比特构成。

MAC 地址怎么使用？最常用的以太网和无线局域网，都是使用MAC 地址作为地址标识符进行通信的。

以太网有线局域网中普遍使用以太网，以太网标准简单，传输速率高。

常见的网络拓扑结构如下图。

什么是网络拓扑？网络的连接和构成的形态称为网络拓扑。

它不仅可以直观的看到网络物理连接方式，还可以表示网络的逻辑结构。

以太网数据格式当今最常用的以太网协议标准是 ETHERNET II 标准。

ETHERNET II 标准定义的数据帧格式如下图。

•前导码（ Preamble ）前导码由 7 个字节组成，每个字节固定为 10101010 。

之后的 1 个字节称为帧起始定界符，这个字节固定为 10101011 。

这 8 个字节表示以太网帧的开始，也是对端网卡能够确保与其同步的标志。

帧起始定界符的最后两位比特被定义为 11 ，之后就是以太网数据帧的本体。

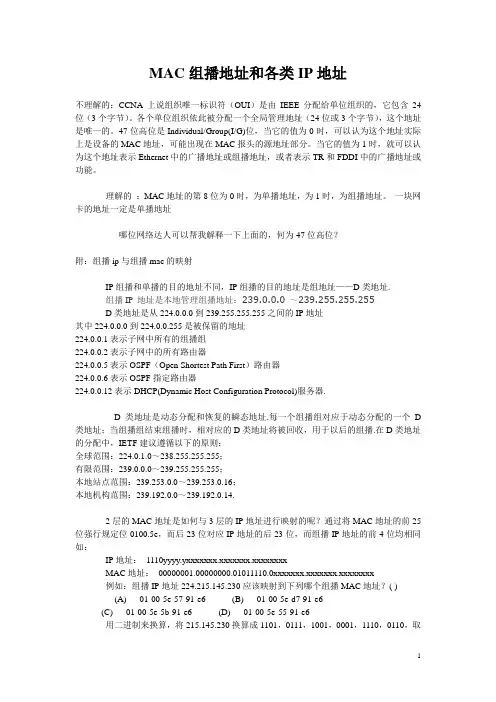

MAC组播地址和各类IP地址不理解的：CCNA上说组织唯一标识符（OUI）是由IEEE分配给单位组织的，它包含24位（3个字节）。

各个单位组织依此被分配一个全局管理地址（24位或3个字节），这个地址是唯一的。

47位高位是Individual/Group(I/G)位，当它的值为0时，可以认为这个地址实际上是设备的MAC地址，可能出现在MAC报头的源地址部分。

当它的值为1时，就可以认为这个地址表示Ethernet中的广播地址或组播地址，或者表示TR和FDDI中的广播地址或功能。

理解的：MAC地址的第8位为0时，为单播地址，为1时，为组播地址。

一块网卡的地址一定是单播地址哪位网络达人可以帮我解释一下上面的，何为47位高位？附：组播ip与组播mac的映射IP组播和单播的目的地址不同，IP组播的目的地址是组地址——D类地址.组播IP 地址是本地管理组播地址：239.0.0.0 ～239.255.255.255D类地址是从224.0.0.0到239.255.255.255之间的IP地址其中224.0.0.0到224.0.0.255是被保留的地址224.0.0.1表示子网中所有的组播组224.0.0.2表示子网中的所有路由器224.0.0.5表示OSPF（Open Shortest Path First）路由器224.0.0.6表示OSPF指定路由器224.0.0.12表示DHCP(Dynamic Host Configuration Protocol)服务器.D类地址是动态分配和恢复的瞬态地址.每一个组播组对应于动态分配的一个D 类地址；当组播组结束组播时，相对应的D类地址将被回收，用于以后的组播.在D类地址的分配中，IETF建议遵循以下的原则：全球范围：224.0.1.0～238.255.255.255；有限范围：239.0.0.0～239.255.255.255；本地站点范围：239.253.0.0～239.253.0.16；本地机构范围：239.192.0.0～239.192.0.14.2层的MAC地址是如何与3层的IP地址进行映射的呢？通过将MAC地址的前25位强行规定位0100.5e，而后23位对应IP地址的后23位，而组播IP地址的前4位均相同如：IP地址：1110yyyy.yxxxxxxx.xxxxxxx.xxxxxxxxMAC地址：00000001.00000000.01011110.0xxxxxxx.xxxxxxx.xxxxxxxx例如：组播IP地址224.215.145.230应该映射到下列哪个组播MAC地址？( )(A)01-00-5e-57-91-e6(B)01-00-5e-d7-91-e6(C)01-00-5e-5b-91-e6(D)01-00-5e-55-91-e6用二进制来换算，将215.145.230换算成1101，0111，1001，0001，1110，0110，取最后23位放到MAC地址中的23位可以计算得出答案是A。

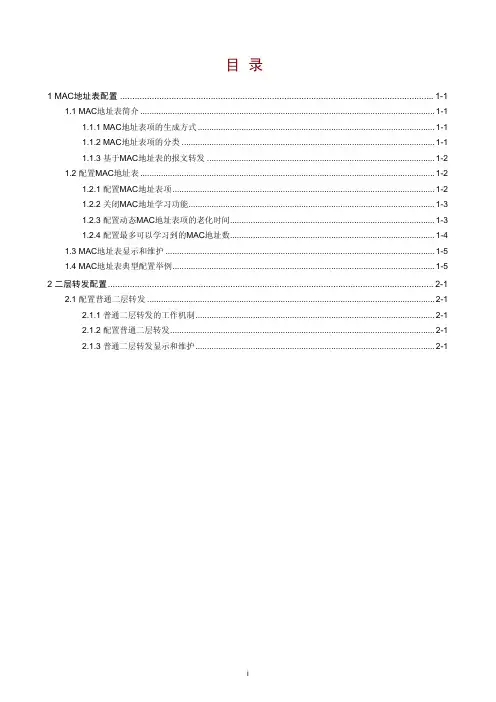

1.1.1 MAC 地址表项的生成方式
MAC 地址表项的生成方式有两种：自动生成、手工配置。 1. 自动生成 MAC 地址表项 一般情况下，MAC 地址表是设备通过源 MAC 地址学习过程而自动建立的。设备学习 MAC 地址 的方法如下：如果从某接口（假设为接口 A）收到一个数据帧，设备就会分析该数据帧的源 MAC 地址（假设为 MAC-SOURCE），并认为目的 MAC 地址为 MAC-SOURCE 的报文可以由接口 A 转发；如果 MAC 地址表中已经包含 MAC-SOURCE，设备将对该表项进行更新；如果 MAC 地址 表中尚未包含 MAC-SOURCE，设备则将这个新 MAC 地址以及该 MAC 地址对应的接口 A 作为 一个新的表项加入到 MAC 地址表中。 为适应网络的变化，MAC 地址表需要不断更新。MAC 地址表中自动生成的表项并非永远有效， 每一条表项都有一个生存周期，到达生存周期仍得不到刷新的表项将被删除，这个生存周期被称 作老化时间。如果在到达生存周期前纪录被刷新，则该表项的老化时间重新计算。 2. 手工配置 MAC 地址表项 设备通过源 MAC 地址学习自动建立 MAC 地址表时，无法区分合法用户和黑客用户的报文，带来 了安全隐患。如果黑客用户将攻击报文的源 MAC 地址伪装成合法用户的 MAC 地址，并从设备的 其它接口进入，设备就会学习到错误的 MAC 地址表项，于是就会将本应转发给合法用户的报文 转发给黑客用户。 为了提高接口安全性，网络管理员可手工在 MAC 地址表中加入特定 MAC 地址表项，将用户设备 与接口绑定，从而防止假冒身份的非法用户骗取数据。手工配置的 MAC 地址表项优先级高于自 动生成的表项。
表1-1 全局配置 MAC 地址表项
操作
命令
说明
进入系统视图

华为交换机对照表：华为Quidway S2326TP-EI(AC)产品类型：运营级接入交换机应用层级：二层传输速率：10/100Mbps端口数量：26个背板带宽：32GbpsVLAN：支持基于MAC地址的V网络管理：支持堆叠支持自动包转发率：6.6MppsMAC地址表：8K网络标准：IEEE802.3，IEEE8端口结构：非模块化交换方式：存储-转发华为S2700-26TP-SI(AC)产品类型：智能交换机应用层级：二层传输速率：10/100Mbps端口数量：26个背板带宽：32GbpsVLAN：支持IEEE802.1Q（V）网络管理：支持堆叠支持自动包转发率：6.6MppsMAC地址表：8K网络标准：IEEE802.3，IEEE8端口结构：非模块化交换方式：存储-转发华为S3700-28TP-SI(AC)产品类型：快速以太网交换机应用层级：三层传输速率：10/100Mbps端口数量：28背板带宽：64GbpsVLAN：支持4K个VLAN 支持网络管理：支持MFF 支持Telne包转发率：9.6MppsMAC地址表：16K网络标准：IEEE 802.3，IEEE 8端口结构：非模块化交换方式：存储-转发型号识别LI(Lite software Image)表示设备为弱特性版本。

SI(Standard software Image)表示设备为标准版本，包含基础特。

EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）G，表示上行GBIC接口；P，表示上行SFP接口；T，表示上行RJ45接口V，表示上行VDSL接口；W，表示上行可配置WAN接口；C，表示上行接口可选配；M，表示上行接口为多模光口；S，表示上行接口为单模光口；F，表示下行接口为模板板，可插光接口板或电接口板。
