1、陶瓷拉西环

Φ10、Φ25、Φ38、Φ50、Φ80、Φ100、Φ150

◆ 简介：

陶瓷拉西环由江西全兴化工填料专业生产。陶瓷拉西环是最早开发的一种散堆 填料。它的外形简洁，其高度与直径尺寸相等。大尺寸的拉西环〔100mm 以上〕一般承受整砌方式规章填充，90mm 尺寸以下的拉西环一般承受乱堆方式装填。陶瓷拉西环具有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀，可在各种高温场 合使用，应用范围格外广泛，可用于化工、冶金、煤气、止痒等行业的枯燥塔、吸取塔、冷却塔、洗涤塔、再生塔等。瓷质拉西环、拉西环填料。

◆ 陶瓷拉西环技术指标及规格表

工程

径 x 高 x 厚 mm 积存比重 kg/m3 比外表积 m2/m3 空隙率 m3/m3

陶瓷拉西环 干填料因子 积存个数 n/m3

6x6x2 980 789 0.73 2030 2110000

10x10x3 850 460 0.7 1280 620230

15x15x3.5 700 350 0.7 960 210000

25x25x4 650 235 0.78 784 51200

50x50x6 600 136 0.81 305 6400

80x80x10 650 108 0.68 177 1930

100x100x10 700 90 0.7 234 1000

150x150x15 790 75 0.68 172 295

径 x 高 x 厚 mm 金属拉西环

16x16x0.5 660 350 0.90 460 24800

25x25x0.8 610 220 0.93 290 18800

50x50x1 430 110 0.95 130 7000

80x80x1 400 60 0.96 80 1820

◆ 拉西环出口包装样式 工程 径x 高x 厚mm积存比重 kg/m3 比外表积 m2/m3 空隙率 m3/m3 干填料因子 积存个数 n/m3

积存比重 比外表积

工程 径x 高x 厚mm 空隙率 m3/m3 干填料因子 积存个数 n/m3 2、陶瓷矩鞍环 RTO

Φ16、Φ25、Φ38、Φ50、Φ76

◆ 陶瓷矩鞍环简介：

陶瓷矩鞍环由江西全兴化工填料专业生产。陶瓷矩鞍环 RTO 由于其具有高的密度和优异的耐酸耐热性能，并且能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀。陶瓷矩鞍环的外形介于环形与鞍形之间，因而兼有两者之优点。这种构造有利于液体分布和 增加民气体通道。比鲍尔环阻力小、通量大、效率高、填料强度和刚性较好，是目前应用最广的一种散堆填料。瓷质矩鞍环、矩鞍环填料。

◆ 适用范围：

陶瓷矩鞍环可用于化工、冶金、煤气、止痒等行业的枯燥塔、吸取塔、冷却塔、洗涤塔、再生塔等。

◆ 陶瓷矩鞍环物理性能指标及规格表：

规格 陶瓷矩鞍环

Φ16 25x12x2.2 586 378 0.71 1055 126990

Φ25 40x20x3 560 200 0.77 434 58000

Φ38 60x30x3 540 138 0.80 252 19680

Φ50 80x42x5 510 115 0.79 213 8246

Φ76 119x53x9 537 86 0.75 179.4 2400

◆ 陶瓷矩鞍环出口包装样式

3、陶瓷鲍尔环

Φ25、Φ38、Φ50、Φ80 *

◆ 陶瓷鲍尔环简介：

陶瓷鲍尔环由江西全兴化工填料专业生产。陶瓷鲍尔环填料是在陶瓷拉西环的 根底上开发的一种高径相等的开孔环型填料，每层窗孔有 5 个舌叶，每个舌叶内弯指向环心， 上下两层窗孔的位置相反错开，一般开孔面积约占环壁总面积的30%左右，使得填料塔内的 气体和液体能够从窗孔自由通过，改善了气液分布，充分利用了环的内外表。陶瓷鲍尔环具 有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀，可在各 种高温场合使用，应用范围格外广泛，可用于化工、冶金、煤气、止痒等行业的枯燥塔、吸取塔、冷却塔、洗涤塔、再生塔等。瓷质鲍尔环、鲍尔环填料。

◆陶瓷鲍尔环技术指标及规格表

kg/m3 m2/m3

Φ25 25x25x4 520 238 0.73 565 51200

Φ38 38x38x5 570 197 0.75 365 14500 工程 径x 高x 厚mm积存比重 kg/m3 比外表积 m2/m3 空隙率 m3/m3 干填料因子 积存个数 n/m3

Φ50 50x50x6 550 154 0.78 252 6400

Φ80 80x80x8 520 116 0.8 146 1920

4、陶瓷共轭环Φ25、Φ38、Φ50

◆ 陶瓷共轭环简介：

陶瓷共轭环由江西全兴化工填料专业生产。陶瓷共轭环填料揉合了环形和鞍形 填料的优点，承受共轭曲线肋片构造，两端外卷边及适宜的长径比。填料间或填料与塔壁间 均为点接触，不会产生叠套，孔隙均匀，阻力小，乱堆时取定向排列，故有规整填料的特点， 有较好的流体力学和传质性能。陶瓷共轭环经阶梯环填料改进而成，相比较而言比外表积大、阻力小、优质效率高等优点，是拉西环、阶梯环的替代产品。陶瓷共轭环具有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂的腐蚀，可在各种高、低温场合使用，应用范围格外广泛。瓷质共轭环、共轭环填料。

◆ 适用范围：

可用于化工、冶金、煤气、制氧等行业的枯燥塔、吸取塔、冷却塔、洗涤塔、再生塔等塔内作填料。

◆ 共轭环物理性能指标及规格表：

规格 陶瓷共轭环

Φ25 25x25x3 580 284 0.78 350 58000

Φ38 38x38x4 540 172 0.80 230 13950

Φ50 50x50x5 490 149 0.80 140 8900

5、陶瓷阶梯环

Φ25、Φ38、Φ50、Φ76

◆ 陶瓷阶梯环简介：

陶瓷阶梯环由江西全兴化工填料专业生产。陶瓷阶梯环吸取了陶瓷拉西环的特 点，而对鲍尔环的改进，环的高径比为 1：2，并在一端增加了锥形翻边，削减了气体通过床层的阻力，并增大了通量，填料强度较高，由于其构造特点，使气液分布均匀，增加了气液接触面积而提高了传质效率。陶瓷阶梯环也转变了拉西环填料的环高与直径相等的习惯， 降低了环的高度，减薄了材质的厚度，并在阶梯环的一侧端增加了翻边。由于阶梯环填料的 一侧端增加了翻边，不但可以增加填料环的机械强度，而且由于破坏了填料构造的对称性， 因而增加了填料投放时的定向几率。又由于翻边的影响，使得填料在积存时填料环隙之间的 接触由此线性接触为主变为以点接触为主。这样，不但增加了填料颗粒之间的空隙，削减了 气体穿过填料层的阻力，而且这些接触点还可以为液体沿填料外表流淌的会聚分散点，从而 工程 径x 高x 厚mm积存比重 kg/m3 比外表积 m2/m3 空隙率 m3/m3 干填料因子 积存个数 n/m3

以上数据仅供参考 促进了液膜的外表更，有利于填料传质效率的提高。因此，陶瓷阶梯环填料的性能较陶瓷鲍尔环又有了进一步的提高。瓷质阶梯环、阶梯环填料。

◆ 陶瓷阶梯环技术指标及规格表

规格 陶瓷阶梯环

Φ25 25x20x4 624 270 0.74 172 58030

Φ50 50x30x6 560 158 0.78 223 9100

Φ76 76x45x8 510 121 0.79 126 2517

6、陶瓷十字环

Φ25、Φ38、Φ50、Φ80

◆ 陶瓷十字环简介：

陶瓷十字环由江西全兴化工填料专业生产。陶瓷十字环填料也是基于增加填料 的比外表以增加传质效率的想法上而开发出来的全陶瓷填料，其构造是在拉西环中增设了 十字隔板。一般来讲，这种填料由于尺寸较大，仅适用于整齐堆砌，目前陶瓷十字环一般只作为乱堆填料的塔底支撑分布层用。Φ80-Φ150mm 规格的陶瓷十字环可作支承材料，空隙率大于 60%。陶瓷十字隔板环,十字隔板环填料,十字环。

◆主要物理性能指标:

规 格 比外表积 空隙率% 积存密度 kg/m3 积存个数

50x40x6 145 50 520 3510

80x60x8 120 56 820 1900

100x80x10 110 53 850 1000

150x120x15 60 58 900 287

7、陶瓷异鞍环

Φ25、Φ38、Φ50、Φ80

◆ 陶瓷异鞍环简介：

陶瓷异鞍环由江西全兴化工填料专业生产。陶瓷异鞍环填料是在矩鞍环填料的根底上加以改进的型填料。外观上异鞍环将矩鞍环的平滑弧形侧面改为锯齿形或波浪凸起的侧面，这样在填料床层内，增加了填料间接触的空隙，使之更有利于气体和液体在填料层中的流淌和分散，具有压降低，传质效率高等特点。瓷质异鞍环, 异鞍环填料。

◆ 适用范围：

陶瓷异鞍环可用于化工、冶金、煤气、止痒等行业的枯燥塔、吸取塔、冷却塔、洗涤塔、再生塔等。

工程 径x 高x 厚mm 积存比重 kg/m3 比外表积 m2/m3 空隙率 m3/m3 干填料因子 积存个数 n/m3

规格尺寸 积存个数 积存重量 比外表积 空隙率 干填料因子 ◆ 异鞍环物理性能指标及规格表：

规格 陶瓷异鞍环

Φ25 40x20x3 530 216 0.78 340 58300

Φ38 60x30x4 510 157 0.84 190 19700

Φ50 80x42x5 490 132 0.84 166 8260

Φ80 119x53x9 520 108 0.77 127 2430

贝尔鞍环(Berl Saddle)

Φ10、Φ15、Φ

陶瓷填料在塔内呈相互搭接，形成连锁构造的弧形气道，有利于气液流均匀分布。并减 少阻力。与拉西环相比之性能较好，但易叠套，在叠紧处易造成沟流，传泛点高。在床层中比拉西环易裂开。

弧鞍又称贝尔鞍环(Berl saddle)，是消灭较早的鞍形填料，形如马鞍，大小自 25mm

至 50mm 的较常用。弧鞍的外表不分内外，全部放开，流体在两侧外表分布同样均匀。它的另一特点是堆放在塔内时，对塔壁侧压力比环形填料小。但由于两侧外表构形一样，堆放时 填料简洁叠合，因而削减暴露的外表，最近已渐为构形改善了的矩鞍填料所代替。

该种陶瓷填料目前生产较少，某些规格有现货，可以来电询问。

规格 mm 比外表积 m2/m3 空隙率% 积存个数 1/m3 积存重量 Kg/m3

19 225 58 83950 725

25 206 61 43250 640

38 110 72 12775 617

50 95 72 7900 650

扁环

合集下载

陶瓷散堆填料

陶瓷散堆填料

陶瓷散堆填料

拉 西 环 十 字 隔 板 环 鲍 尔 环 矩 鞍 环

异 鞍 环 阶 梯 环 共 轭 环 组 合 洗 涤 环 产品介绍 陶瓷填料具有优异的耐酸耐热性能 , 能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂的腐蚀 , 适用于各种高、低温及强腐蚀性的场合 , 可用于化工、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。 陶瓷散堆填料

陶瓷散堆填料包括拉西环、十字隔板环、鲍尔环、矩鞍环、异鞍环、及共轭环等。

主要技术指标：

名称 规格 直径×高度×壁厚mm 比表面积m2/m3 空隙率% 堆积重量Kg/m3 堆积个数n/m3 干填料因子m-1

拉西环 φ16 16 x 16 x 3 250 66 820 178000 870

φ25 25 x 25 x 3 147 78 510 42000 310

φ38 38 x 38 x 4 100 80 458 12000 195

φ50 50 x 50 x 5 80 81 465 5600 156

φ76 76 x 76 x 9 62 75 575 1700 147

十字隔板环 φ50 50 x 50 x 5 135 50 520 5600 1080

φ80 80 x 80 x 8 120 53 780 2100 - 2500 806

φ100 100 x 100 x 10 110 56 750 900 - 1000 626 φ150 150 x 150 x 15 60 58 680 270 - 300 308

鲍尔环 φ25 25 x 25 x 3 210 73 630 36000 540

φ38 38 x 38 x 4 140 75 590 12000 332

φ50 50 x 50 x 5 100 78 520 4900 210

φ76 76 x 76 x 9 70 80 470 1500 137

矩鞍环 φ16 16 x 12 x 2 450 70 710 382000 1311

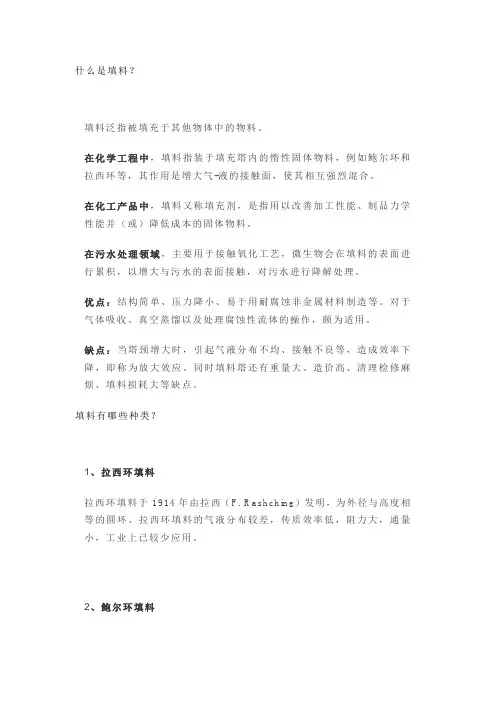

各类型填料介绍

各类型填料介绍

什么是填料？

填料泛指被填充于其他物体中的物料。

在化学工程中，填料指装于填充塔内的惰性固体物料，例如鲍尔环和拉西环等，其作用是增大气-液的接触面，使其相互强烈混合。

在化工产品中，填料又称填充剂，是指用以改善加工性能、制品力学性能并（或）降低成本的固体物料。

在污水处理领域，主要用于接触氧化工艺，微生物会在填料的表面进行累积，以增大与污水的表面接触，对污水进行降解处理。

优点：结构简单、压力降小、易于用耐腐蚀非金属材料制造等。对于气体吸收、真空蒸馏以及处理腐蚀性流体的操作，颇为适用。

缺点：当塔颈增大时，引起气液分布不均、接触不良等，造成效率下降，即称为放大效应。同时填料塔还有重量大、造价高、清理检修麻烦、填料损耗大等缺点。

填料有哪些种类？

1、拉西环填料

拉西环填料于1914年由拉西（F. Rashching）发明，为外径与高度相等的圆环。拉西环填料的气液分布较差，传质效率低，阻力大，通量小，工业上已较少应用。

2、鲍尔环填料

鲍尔环填料是对拉西环的改进，在拉西环的侧壁上开出两排长方形的窗孔，被切开的环壁的一侧仍与壁面相连，另一侧向环内弯曲，形成内伸的舌叶，诸舌叶的侧边在环中心相搭。

鲍尔环由于环壁开孔，大大提高了环内空间及环内表面的利用率，气流阻力小，液体分布均匀。与拉西环相比，鲍尔环的气体通量可增加50%以上，传质效率提高30%左右。鲍尔环是一种应用较广的填料。

3、阶梯环填料

阶梯环填料是对鲍尔环的改进，与鲍尔环相比，阶梯环高度减少了一半并在一端增加了一个锥形翻边。

由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度，而且使填料之间由线接触为主变成以点接触为主，这样不但增加了填料间的空隙，同时成为液体沿填料表面流动的汇集分散点，可以促进液膜的表面更新，有利于传质效率的提高。

阶梯环的综合性能优于鲍尔环，成为所使用的环形填料中最为优良的一种。
