集中供热换热站节能运行探讨

２０１２年第０９期　科技日向导　◇能源科技◇　

换热站控制与集中供热节能研究　

吴大军　

（哈尔滨市热力公司　黑龙江哈尔滨１５００１６）　

【摘要】在集中供热系统中，采暖热水由水力管网输送到各个换热站，再由换热站换热后，把热能输送到各个热用户。因此，换热站的平　

稳、节能运行在供热中就显得十分重要。本文以哈尔滨市热力公司集中供热系统换热站自动控制方面的一些实际应用为例．对自动控制在集中　供热系统中起到的作用进行一些探讨。　

【关键词】换热站控制；集中供热节能　

哈尔滨市热力公司是以哈发电厂、复华锅炉房为主要热源的集中　供热单位，供热面积近千万平米。现有换热站多座。供热设备按设定参　

数运行，运行参数和运行状态以及故障情况．能实时上传到公司调度　

中心机房．换热站可实现无人值守　下面就对我公司换热站ＲＴＵ系统　应用情况进行简要介绍　

１．换热站自控系统设计原则　

（１）运用换热站白控系统的目标是在保证供热质量的前提下．达　到经济运行，即降低热、水、电的消耗，为此就需要提出一套科学的工　

艺控制方案和与之匹配的设备设置．这是十分重要的　

（２）根据供热系统规模及供热系统的复杂程度。选用高性价比的　自控设备。　

（３）换热站自控系统由于供热形式和机组设备的不同．因而需制　

定具有针对性的控制策略　在选择控制系统及配套仪表时．应该本着　

性能可靠，简单实用便于维护的原则。　（４）在设计整个换热站自控系统时．要充分考虑到系统运行的　

稳定性、兼容性、开放性、通用性及可扩展性。站内ＲＴＵ和公司调度中　心机房的通讯协议应选用在国际上或者在国内已经广泛应用的通讯　

协议。　

２．换热站自控系统组成　

公司的供热形式为通过换热器对集中供热一次网和用户二次网　

进行热能交换，通过二次网络将热能输送给用户。温度、压力、流量等　

参数通过现场仪表传感器转换成标准的电信号．变频器把电机的电　

流、转速等信号送入ＰＬＣ．ＰＬＣ可以控制变频器的启停及调速　触屏作　

为现场的人机接口，显示换热站的主要参数及设备状态．现场的操作　指令也可以通过触屏下达　

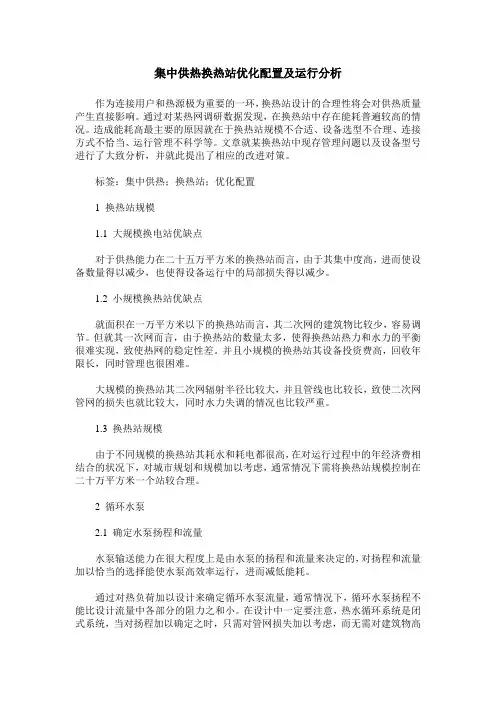

集中供热换热站优化配置及运行分析

作为连接用户和热源极为重要的一环，换热站设计的合理性将会对供热质量产生直接影响。通过对某热网调研数据发现，在换热站中存在能耗普遍较高的情况。造成能耗高最主要的原因就在于换热站规模不合适、设备选型不合理、连接方式不恰当、运行管理不科学等。文章就某换热站中现存管理问题以及设备型号进行了大致分析，并就此提出了相应的改进对策。

标签：集中供热；换热站；优化配置

1 换热站规模

1.1 大规模换电站优缺点

对于供热能力在二十五万平方米的换热站而言，由于其集中度高，进而使设备数量得以减少，也使得设备运行中的局部损失得以减少。

1.2 小规模换热站优缺点

就面积在一万平方米以下的换热站而言，其二次网的建筑物比较少，容易调节。但就其一次网而言，由于换热站的数量太多，使得换热站热力和水力的平衡很难实现，致使热网的稳定性差。并且小规模的换热站其设备投资费高，回收年限长，同时管理也很困难。

大规模的换热站其二次网辐射半径比较大，并且管线也比较长，致使二次网管网的损失也就比较大，同时水力失调的情况也比较严重。

1.3 换热站规模

由于不同规模的换热站其耗水和耗电都很高，在对运行过程中的年经济费相结合的状况下，对城市规划和规模加以考虑，通常情况下需将换热站规模控制在二十万平方米一个站较合理。

2 循环水泵

2.1 确定水泵扬程和流量

水泵输送能力在很大程度上是由水泵的扬程和流量来决定的，对扬程和流量加以恰当的选择能使水泵高效率运行，进而减低能耗。

通过对热负荷加以设计来确定循环水泵流量，通常情况下，循环水泵扬程不能比设计流量中各部分的阻力之和小。在设计中一定要注意，热水循环系统是闭式系统，当对扬程加以确定之时，只需对管网损失加以考虑，而无需对建筑物高

度加以考虑。

2.2 水泵配置

通过调查研究发现，在换热站里其循环水泵通常都是两用一备或一用一备，并且每台水泵上面都会安装止回阀，当止回阀的局部阻力过大之时，其管网损失也会过大，因此需将泵前止回阀拆除，使换热站中动力的消耗得以减少。

龙源期刊网

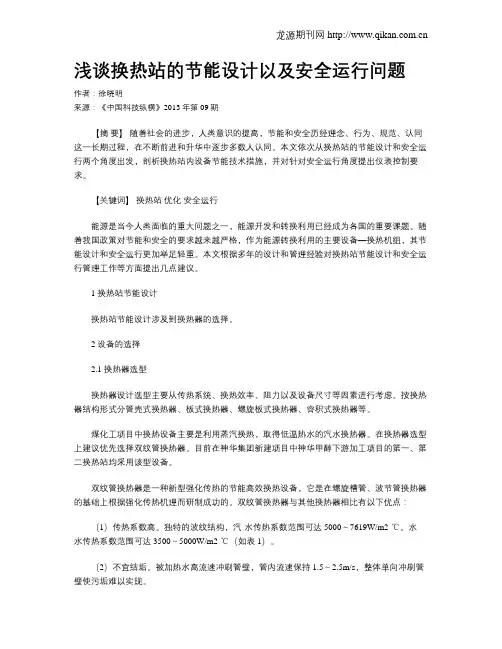

浅谈换热站的节能设计以及安全运行问题

作者：徐晓明

来源：《中国科技纵横》2013年第09期

【摘 要】 随着社会的进步，人类意识的提高，节能和安全历经理念、行为、规范、认同这一长期过程，在不断前进和升华中逐步多数人认同。本文依次从换热站的节能设计和安全运行两个角度出发，剖析换热站内设备节能技术措施，并对针对安全运行角度提出仪表控制要求。

【关键词】 换热站 优化 安全运行

能源是当今人类面临的重大问题之一，能源开发和转换利用已经成为各国的重要课题。随着我国政策对节能和安全的要求越来越严格，作为能源转换利用的主要设备—换热机组，其节能设计和安全运行更加举足轻重。本文根据多年的设计和管理经验对换热站节能设计和安全运行管理工作等方面提出几点建议。

1 换热站节能设计

换热站节能设计涉及到换热器的选择。

2 设备的选择

2.1 换热器选型

换热器设计选型主要从传热系统、换热效率、阻力以及设备尺寸等因素进行考虑。按换热器结构形式分管壳式换热器、板式换热器、螺旋板式换热器、容积式换热器等。

煤化工项目中换热设备主要是利用蒸汽换热，取得低温热水的汽水换热器。在换热器选型上建议优先选择双纹管换热器。目前在神华集团新建项目中神华甲醇下游加工项目的第一、第二换热站均采用该型设备。

双纹管换热器是一种新型强化传热的节能高效换热设备，它是在螺旋槽管、波节管换热器的基础上根据强化传热机理而研制成功的。双纹管换热器与其他换热器相比有以下优点：

（1）传热系数高。独特的波纹结构，汽-水传热系数范围可达5000～7619W/m2·℃。水-水传热系数范围可达3500～5000W/m2·℃（如表1）。

（2）不宜结垢。被加热水高流速冲刷管壁，管内流速保持1.5～2.5m/s，整体单向冲刷管壁使污垢难以实现。 龙源期刊网

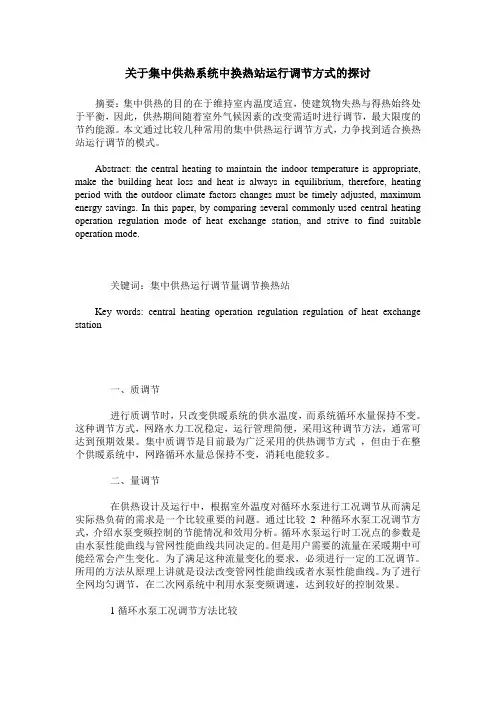

关于集中供热系统中换热站运行调节方式的探讨

摘要：集中供热的目的在于维持室内温度适宜，使建筑物失热与得热始终处于平衡，因此，供热期间随着室外气候因素的改变需适时进行调节，最大限度的节约能源。本文通过比较几种常用的集中供热运行调节方式，力争找到适合换热站运行调节的模式。

Abstract: the central heating to maintain the indoor temperature is appropriate,

make the building heat loss and heat is always in equilibrium, therefore, heating

period with the outdoor climate factors changes must be timely adjusted, maximum

energy savings. In this paper, by comparing several commonly used central heating

operation regulation mode of heat exchange station, and strive to find suitable

operation mode.

关键词：集中供热运行调节量调节换热站

Key words: central heating operation regulation regulation of heat exchange

station

一、质调节

进行质调节时，只改变供暖系统的供水温度，而系统循环水量保持不变。这种调节方式，网路水力工况稳定，运行管理简便，采用这种调节方法，通常可达到预期效果。集中质调节是目前最为广泛采用的供热调节方式 ，但由于在整个供暖系统中，网路循环水量总保持不变，消耗电能较多。

二、量调节

在供热设计及运行中，根据室外温度对循环水泵进行工况调节从而满足实际热负荷的需求是一个比较重要的问题。通过比较2种循环水泵工况调节方式，介绍水泵变频控制的节能情况和效用分析。循环水泵运行时工况点的参数是由水泵性能曲线与管网性能曲线共同决定的。但是用户需要的流量在采暖期中可能经常会产生变化。为了满足这种流量变化的要求，必须进行一定的工况调节。所用的方法从原理上讲就是设法改变管网性能曲线或者水泵性能曲线。为了进行全网均匀调节，在二次网系统中利用水泵变频调速，达到较好的控制效果。
