车速传感器的工作原理

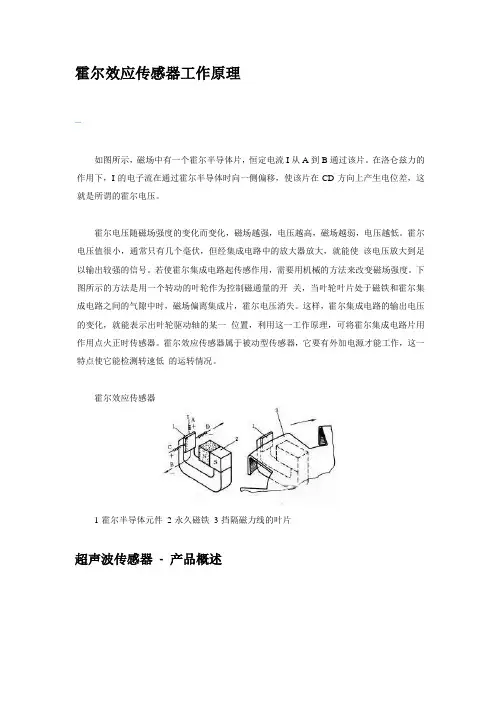

霍尔效应传感器工作原理

如图所示，磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使 该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁场强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开 关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一 位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低 的运转情况。

霍尔效应传感器

1-霍尔半导体元件 2-永久磁铁 3-挡隔磁力线的叶片

超声波传感器 - 产品概述 超声波传感器

以超声波作为检测手段，必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。

超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。小功率超声探头多作探测作用。它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。

超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。构成晶片的材料可以有许多种。晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，使用前必须预先了解它的性能。超声波传感器的主要性能指标包括：

超声波传感器 - 性能指标

超声波传感器

1、工作频率。工作频率就是压电晶片的共振频率。当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。

电动车 测速原理

电动车的测速原理是通过感知车辆运动的速度来进行测量。常见的测速原理包括车速传感器、GPS定位系统和惯性传感器。

车速传感器是安装在电动车的车轮上的装置，它可以感知车轮的转动速度。根据车轮转动的速度，车速传感器可以计算出车辆的实时速度。这种测速原理一般使用于较旧的电动车型。

GPS定位系统是利用全球卫星定位系统，通过接收来自卫星的信号来确定车辆的位置和速度。GPS定位系统可以在车辆行驶过程中实时测量车辆的速度，因此也可以用来作为电动车的测速原理之一。不过，GPS定位系统的精确度受到环境信号干扰的影响。

惯性传感器则是利用车辆加速度传感器实时测量车辆的加速度，并利用加速度和时间的关系来计算出车辆的速度。惯性传感器可以独立于车轮转动而测量车速，因此适用于各种类型的电动车。

需要注意的是，不同的电动车型可能采用不同的测速原理，具体的测速原理需要根据电动车的设计和配置来确定。此外，测速原理的准确性也受到其他因素的影响，如传感器的精度、环境条件和数据处理算法等。因此，在进行电动车测速时，应该结合多种测速原理进行配合，才能获得比较准确的车辆速度数据。

列举汽车上利用电磁感应原理的传感器

一、轮速传感器

轮速传感器是汽车上常见的利用电磁感应原理的传感器之一。它通过感应轮胎转动时产生的电磁信号来测量车辆的速度。轮速传感器通常安装在车轮旁边的轮毂处，利用感应线圈感应到磁铁在旋转过程中产生的磁场变化，进而转化为电信号，最终传送给汽车的控制单元。

二、氧气传感器

氧气传感器是用于测量汽车尾气中氧气含量的传感器。它利用电磁感应原理，通过感应氧气传感器两端产生的电压差异来确定车辆尾气中的氧气浓度。这个传感器通常安装在排气管上，能够实时监测车辆尾气中氧气含量的变化情况，从而调节发动机的燃油供给，使其达到最佳的燃烧效果。

三、车速传感器

车速传感器是利用电磁感应原理来测量车辆行驶速度的传感器。它通常安装在变速器或传动系中，感应到车辆传动轴旋转时的磁场变化，产生相应的电信号。这个信号会被传送给汽车的仪表盘显示车辆的速度，并且还可以通过这个传感器来控制自动变速器的换挡策略。

四、大气压力传感器 大气压力传感器是利用电磁感应原理来测量大气压力的传感器。它通常安装在发动机进气道上，感应到大气压力的变化并将其转化为电信号。这个信号会被传送给发动机控制单元，从而根据大气压力的变化来调整发动机的工作参数，以保证发动机的正常工作。

五、涡轮增压压力传感器

涡轮增压压力传感器是利用电磁感应原理来测量涡轮增压压力的传感器。它通常安装在涡轮增压器上，感应到涡轮增压器输出压力的变化并将其转化为电信号。这个信号会被传送给发动机控制单元，从而根据涡轮增压压力的变化来调整发动机的工作参数，以提高发动机的动力输出。

六、刹车压力传感器

刹车压力传感器是利用电磁感应原理来测量刹车系统压力的传感器。它通常安装在刹车主缸上，感应到刹车液压压力的变化并将其转化为电信号。这个信号会被传送给车辆的制动系统来监测刹车系统的工作状态，以确保刹车系统的可靠性和安全性。

总结：

以上列举的是汽车上利用电磁感应原理的一些传感器，它们在汽车的运行过程中起到了关键的作用。通过利用电磁感应原理，这些传感器能够准确地感知并测量车辆相关参数的变化，从而实现对汽车系统的精确控制和调节。这些传感器的应用不仅提高了汽车的性能和安全性，也为驾驶者提供了更好的驾驶体验。

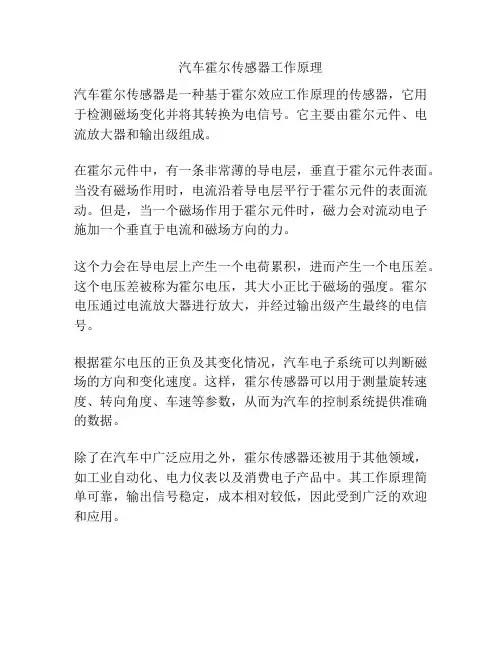

汽车霍尔传感器工作原理

汽车霍尔传感器是一种基于霍尔效应工作原理的传感器，它用于检测磁场变化并将其转换为电信号。它主要由霍尔元件、电流放大器和输出级组成。

在霍尔元件中，有一条非常薄的导电层，垂直于霍尔元件表面。当没有磁场作用时，电流沿着导电层平行于霍尔元件的表面流动。但是，当一个磁场作用于霍尔元件时，磁力会对流动电子施加一个垂直于电流和磁场方向的力。

这个力会在导电层上产生一个电荷累积，进而产生一个电压差。这个电压差被称为霍尔电压，其大小正比于磁场的强度。霍尔电压通过电流放大器进行放大，并经过输出级产生最终的电信号。

根据霍尔电压的正负及其变化情况，汽车电子系统可以判断磁场的方向和变化速度。这样，霍尔传感器可以用于测量旋转速度、转向角度、车速等参数，从而为汽车的控制系统提供准确的数据。

除了在汽车中广泛应用之外，霍尔传感器还被用于其他领域，如工业自动化、电力仪表以及消费电子产品中。其工作原理简单可靠，输出信号稳定，成本相对较低，因此受到广泛的欢迎和应用。
