低温热水地面辐射供暖工艺技术

低温热水地板辐射采暖工程技术规程》 ()

耐高温聚乙烯（PE-RT ）管道系统

低温热水地板辐射采暖工程技术规程

一、总 则

1 、为了在低温热水地板辐射供暖工程的设计、施工及验收中做到技术先进、经济合理、安全适用和确保质量，特制定本规程。

2 、本规程适用于民用或工业建筑内，低温热水地板辐射供暖工程的设计、施工及验收。散热器供暖系统或生活用水系统的户内支管，采用本规程所涵盖的管材敷设于地面垫层内时，可执行本规程。

3 、管道系统的设计、施工及验收，除执行本规程外，还应符合现行国家标准《采暖通风及空气调节设计规范》﹙GBJ19 ﹚、《采暖与卫生工程施工及验收规范》﹙GBJ242 ﹚和其它有关标准、规范或规定。

二 、术 语

1 、低温热水地板辐射供暖﹙Low-temperature hot water floor radiant

heating ﹚

以不高于70 ℃的热水作热媒，将加热管埋设在地板中的低温辐射供暖。

2 、铝塑复合管﹙Polyethylene-aluminium compound pipe ﹚

内层和外层为密度≥0 ．94g ／c ㎡的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶紧密粘合为一体的管材。用作地板辐射采暖的加热管，内外层均为应为聚乙烯，通常以PAP 标记。

3 、耐高温聚乙烯﹙Resistant high temperture polyethylene pipe ﹚

以DOWLEX 2344E 添加适量助剂，经挤出成型的热塑性管材，通常以PE-RT

标记。

4 、热媒集配装置﹙Heating medium collective and distributive

unit ﹚

即分水器和集水器，有一个进口﹙或出口﹚和多个出口﹙或进口﹚的筒形承压装置，使横断面的流速限制在一定范围内，并配置放气装置和各通路阀门，以控制系统流量和使各项分路流量分配均匀。

5 、地面层﹙Ground layer ﹚

低温热水地板辐射采暖地面做法

地暖已经成为了现代采暖方式的一种主流，特别是在北方寒冷地区，地暖不仅可以增加室内温度，还能使室内空气流通舒适，成为人们理想的采暖方式之一。而其中一种常用的地暖供暖系统就是低温热水地板辐射采暖系统，本文将从系统组成、系统工作原理、系统优劣势等方面进行分析介绍。

系统组成

低温热水地板辐射采暖系统由以下几部分组成：

热源系统

热源系统是指供暖所需的热源设备和能源，一般主要有锅炉、地源热泵、空气源热泵等。锅炉作为常用的热源设备，它可以分为燃气锅炉、燃油锅炉、生物质锅炉等多种类型，不同类型的锅炉适合不同的用户需求。地源热泵和空气源热泵则充分利用了地球和大气的热储存来作为能源源泉，更加节能环保。

系统管路

低温热水地板辐射采暖系统需要借助管道将热水运输到各个需要供暖的房间，而不同用户的室内空间分布以及所要求的热水温度也不一样，因此管道需要根据实际情况而定。一般来说，一套供应面积为100平方米的系统所需要的管道长度一般在400-500米左右。 地暖散热管

散热管是地暖系统中的核心部分，设计质量的好坏对系统的安全和性能都有着关键的影响。一般情况下，如果供暖区域较大，一般可以采用PE-RT、PB、PEX等耐高温高压的管材，而如果供暖面积较小，则可以采用PVC、PPR等管材。

地暖控制系统

地暖控制系统是地暖系统的“大脑”，由温控器和执行器组成，可以预先设定相应的温度、天气等条件，在达到指定条件后自动控制开启或关闭地暖供暖。同时，用户还可以设置不同的时段进行温度调节，达到更加智能化的调温效果。

系统工作原理

低温热水地板辐射采暖系统的工作原理是利用热泵将室外的空气或地下的热量吸收转变成热水，再通过管道输送到地暖散热管中，通过散热管向室内发出热量，使室内环境得到采暖。而其与其他采暖方式的区别在于采用低温水循环供散热的方式，从而达到更高的热效率。

系统优劣势

优势

1. 高效节能：低温热水地板辐射采暖系统不需要像其他采暖方式一般需要通过热空气来供暖，而是通过热水的辐射传递实现室内温度的升高，从而减小了室内空气的相对湿度，能够减少室内的氧气损耗，减轻人体对空气的需求，并且能够节约能源。 2. 安静舒适：低温热水地板辐射采暖系统提供的温度比空气热水器提供的温度要更加舒适，同时系统的操作和运行非常稳定，所以用户在使用时不会感受到任何噪音。

低温热水地板辐射采暖系统施工方案

1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。

2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。

3.布管施工：按照设计方案，在地面上进行地暖管的布置。一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。

4.连接管道：将地暖管与供暖系统的主管道连接起来。确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。

5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。

6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。

7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。 低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。

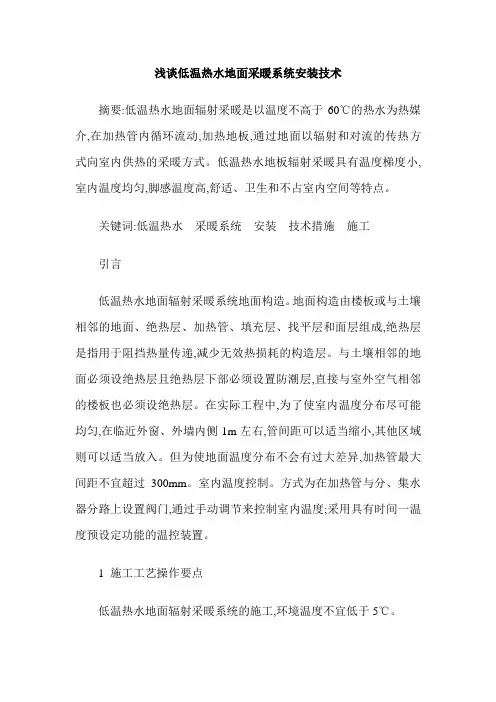

浅谈低温热水地面采暖系统安装技术

摘要:低温热水地面辐射采暖是以温度不高于60℃的热水为热媒介,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供热的采暖方式。低温热水地板辐射采暖具有温度梯度小,室内温度均匀,脚感温度高,舒适、卫生和不占室内空间等特点。

关键词:低温热水 采暖系统 安装 技术措施 施工

引言

低温热水地面辐射采暖系统地面构造。地面构造由楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面层组成,绝热层是指用于阻挡热量传递,减少无效热损耗的构造层。与土壤相邻的地面必须设绝热层且绝热层下部必须设置防潮层,直接与室外空气相邻的楼板也必须设绝热层。在实际工程中,为了使室内温度分布尽可能均匀,在临近外窗、外墙内侧1m左右,管间距可以适当缩小,其他区域则可以适当放入。但为使地面温度分布不会有过大差异,加热管最大间距不宜超过300mm。室内温度控制。方式为在加热管与分、集水器分路上设置阀门,通过手动调节来控制室内温度;采用具有时间一温度预设定功能的温控装置。

1 施工工艺操作要点

低温热水地面辐射采暖系统的施工,环境温度不宜低于5℃。 (1)清理楼地面基层。在楼地面施工时,必须严格控制表面的平整度,其平整度允许误差应符合混凝土或砂浆地面要求。应清除楼地面上的垃圾、浮灰、附着物,特别是油漆、涂料、油污等有机物必须清除干净。地面应平格、干燥、无杂物。

(2)边界保温带和绝热层的铺设。在采暖房间所有墙、柱与楼板相交的位置铺设边界保温带,边界保温带是指地板辐射采暖系统与墙、柱等构件间的绝热构造。边界保温带可用8～10mm厚、150～180mm宽的聚苯乙烯条,也可用150mm或180mm宽的复合薄膜绝热产品。边界保温带允许有5mm可压缩量,边界保温带应高出精修地面标高。绝热板铺设应平整,绝热层相互间搭接应严密。当设置保护层时,搭接处至少重叠80mm,并宜用胶带粘牢。

(3)敷设加热管。加热管安装前应对管子的外观进行检查,并做水压试验。加热管应按设计图纸标定的管间距和走向敷设,加热管的敷设是尤坡度的,管间距安装误差不应大于10mm。弯曲管道时,不得出现死折。塑料管弯曲部分曲率半径不小于管道外径的8倍,复合管不小于管道外径5倍。埋设在填充层内的加热管不许有接头。施工验收后发现加热管损坏,需要增设接头时应先报建设单位或监理工程师,提出书面补救方案,经批准后方可实施。增设接头时,应根据加热管的材质,采用热熔或电熔插接式连接,或卡套式、卡压试铜制管接头连接,并应做好密封。不论采用何种接头均应在竣工图上清晰表示,并记录归档。加热管布置时,尽量避免穿越填充层的伸缩缝、沉降缝。若必须穿越时,应加装长度不小于200mm的柔性套管,套管比加热管大两号。加热管在分水器、集水器附近以及局部加热管密集区,当管间距小于100mm时,加热管应外包塑料波纹管。加热管在接至分水端、集水器出地面时,应加装硬质套管,套管应高出装饰面150～200mm。为了保护加热管,明露部分管道通常会加套聚氯乙烯管。加热管固定方法有:①用扎带将加热管绑扎在铺设于绝热层上的钢丝网格上;②用固定管卡将加热管直接固定在绝热板或设有复合面层的绝热板上;③直接卡在铺设在表面的专用管架或管卡上;④直接固定于绝热层表面凸起间形成的凹槽内。加热管固定点的间距取决与管材、管道尺寸和系统形式,设计未要求时,直管段固定点间距宜为500～700mm;加热管弯头两端宜设固定卡,固定点间距200～300mm。由于塑料地暖管的线性膨胀系数较金属管要大,设计中均采取了膨胀补偿措施,按规定设置伸缩缝,也称膨胀缝、分割缝。
