低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。
2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。
3.布管施工：按照设计方案，在地面上进行地暖管的布置。一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。
4.连接管道：将地暖管与供暖系统的主管道连接起来。确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。
5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。
6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。
7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。 低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。

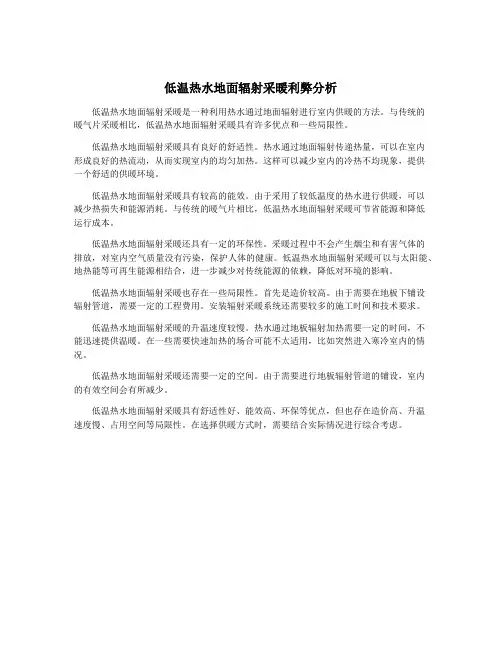

低温热水地面辐射采暖利弊分析
低温热水地面辐射采暖是一种利用热水通过地面辐射进行室内供暖的方法。与传统的暖气片采暖相比，低温热水地面辐射采暖具有许多优点和一些局限性。
低温热水地面辐射采暖具有良好的舒适性。热水通过地面辐射传递热量，可以在室内形成良好的热流动，从而实现室内的均匀加热。这样可以减少室内的冷热不均现象，提供一个舒适的供暖环境。
低温热水地面辐射采暖具有较高的能效。由于采用了较低温度的热水进行供暖，可以减少热损失和能源消耗。与传统的暖气片相比，低温热水地面辐射采暖可节省能源和降低运行成本。
低温热水地面辐射采暖还具有一定的环保性。采暖过程中不会产生烟尘和有害气体的排放，对室内空气质量没有污染，保护人体的健康。低温热水地面辐射采暖可以与太阳能、地热能等可再生能源相结合，进一步减少对传统能源的依赖，降低对环境的影响。
低温热水地面辐射采暖也存在一些局限性。首先是造价较高。由于需要在地板下铺设辐射管道，需要一定的工程费用。安装辐射采暖系统还需要较多的施工时间和技术要求。
低温热水地面辐射采暖的升温速度较慢。热水通过地板辐射加热需要一定的时间，不能迅速提供温暖。在一些需要快速加热的场合可能不太适用，比如突然进入寒冷室内的情况。
低温热水地面辐射采暖还需要一定的空间。由于需要进行地板辐射管道的铺设，室内的有效空间会有所减少。
低温热水地面辐射采暖具有舒适性好、能效高、环保等优点，但也存在造价高、升温速度慢、占用空间等局限性。在选择供暖方式时，需要结合实际情况进行综合考虑。
1 低温热水地面辐射采暖系统施工工艺标准
低温热水地面敷设供暖：以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
低温辐射地热采暖结构图
特点：绿色环保；节约能源、舒适保健、节省空间、使用安全、寿命长。
一、范围
本标准适用于供水温度不大于60℃、工作压力不大于0.8MPa的室内低温热水地面辐射采暖系统安装工程。
二、规范性引用文件
GB50300－2001 建筑工程施工质量验收统一标准 2 GB50242－2002 建筑给水排水及采暖工程施工质量验收规范
JGJ142－2004 地面辐射供暖技术规程
三、术语
１防潮层：防止建筑地基或楼层地面下潮气透过地面的构造层。
2 分水器：采暖水系统中，用于连接各路加热管供水管的配水装置。
3 集水器：采暖水系统中，用于连接各路加热管回水管的汇水装置。
4 面层：建筑地面直接承受各种物理和化学作用的表面层。
5 找平面：在垫层或楼板面上进行抹平找坡的构造层。
6 隔离层：防止建筑地面上的各种液体或地下水、潮气透过地面的构造层。
7 填充层：在绝热层或楼板基面上设置加热管的构造层。用以保护加热管并使地面温度均匀。
8 绝热层：用以阻挡热量传递，减少无效热耗的构造层。
9伸缩缝：补偿混凝土填充层、面层等膨胀或收缩的构造缝。
四、施工准备
A 技术准备
1 施工图纸及其它技术文件齐全，且已进行了图纸会审、技术交底，并形成会议记录。
2《施工方案》已获批准，技术人员已向施工人员进行了技术交底。
3 施工管理人员应充分熟悉图纸，理解设计意图、明确建筑结构形式、地面的工程做法、厚度和伸缩缝位置等设计参数。
4 设计施工图中所涉及的验收规范、技术规程、标准图集等技术资料齐备。
B 物资准备
1 主要材料：加热管及管件、分水器、集水器、过滤器、调节阀、绝热材料等，应有材料质量证明文件、产品出厂合格证。 3 加热盘管常用的管材有：铝塑复合管（PAP）、聚丁烯管（PB）、交联聚乙烯管（PE－X）、无规共聚聚丙烯管（PP－R）、嵌段共聚聚丙烯管（PP－B）等。
刘海燕，等：低温热水地面板辐射采暖技术特点及发展前景 ◆技商交渡◆
低温热水地面板辐射采暖技术特点及发展前景
刘海燕，宋艳乎 （平顶山工学院，平项山４６７０００）
摘要：为了让更多的人了解低温热水地面辐射采暖这一理想、节能的采暖系统，本文对低温热水地面辐射技术的结构原
理和特点进行了简要介绍，并通过分析，指出了该项技术目前在设计和施工中存在的几点问题。通过对目前能源结构、建
筑节能的现状分析，说明了该项技术广阔的发展前景。
关键词：低温热水；地面板辐射采暖；节能
地面辐射采暖主要是把能够散发出恒定的或可
调节热量的可传递发热介质的物体埋在地表材料下
面，通过脚感温暖舒适来达到取暖的效果。常用的
地面辐射采暖方式是低温热水方式。
低温热水地面辐射采暖，是以工作压力不大于
０．８ ＭＰａ、温度不高于６０℃的热水为热媒，在加热 管内循环流动加热地板，通过地面以辐射和对流的
传热力式向室内供热的供暖系统。该系统以整个地
面作为散热面，地板在通过对流换热加热周围空气
的同时，还与人体、家具及四周的维护结构进行辐
射换热，从而使其表面温度提高，其辐射换热量约
占总换热量的５０％以上，是一种理想、节能的采暖系
统，可以有效地解决散热器采暖系统存在的有关问
题。
１ 地面辐射采暖的结构
地面采暖系统的基本构造是在结构层上面先铺
设边界保温层，接着铺设一层２０￣３０ ｍｍ厚的阻燃板
作为隔热保温层，隔热层的目的是为了减少无效的
作者简介：刘海燕，女，１９８ｏ年生，平顶山工学院建筑环境与热
能工程系助教。 散热量，其厚度视材质及向加热构件上下方向散热
的比例而定。材质应为轻质、有一定承载力、吸湿
率低、难燃或不燃的高效隔热材料。然后在保温层
上铺钢筋并且固定，再将按照一定水流要求的特定
大小的塑料管平铺在保温层上，将管材按照回水循 环系统的要求接好管路，然后由特制的塑料卡钉牢
牢地将管材定位，管子与管材之间的距离１０Ｏ～
