机械制造CADCAM技术手册

机械制造CADCAM技术手册是一份技术指南，旨在帮助机械制造行业的专业人士和爱好者更加深入地了解CADCAM技术及其在机械制造过程中的应用。下面将对CADCAM技术的基本概念、应用领域、发展趋势等方面进行较为详细的介绍。

一、基本概念

CADCAM技术指的是计算机辅助设计和计算机辅助制造两种技术的结合，它将计算机技术应用于机械制造的各个环节中，包括产品设计、数控编程、机器加工、装配等多个方面。通过CADCAM技术，人们可以在计算机上进行产品设计和工艺规划等工作，然后将其传输到数控机床等机器上进行加工。相比传统的机械制造方法，CADCAM技术具有工艺流程简单、工作效率高、精度更高等优势。

二、应用领域

CADCAM技术在机械制造行业中应用广泛，可涵盖航空、船舶、汽车、工具、模具制造等多个领域。以下是该技术在各个领域中的应用情况：

1.航空领域：CADCAM技术可应用于飞机翼、发动机叶片等部件的制造，可以大幅提高生产效率和精度，确保零件的尺寸精度和质量要求。 2.船舶领域：利用CADCAM技术，可以对不同船型进行模拟设计，在考虑各种因素的情况下，优化设计结果，从而提高船舶的性能、安全性和经济性。

3.汽车领域：CADCAM技术可应用于汽车零部件的设计、工艺规划和加工，如发动机缸体、曲轴等，通过数字仿真技术，能够为汽车行业提供更高的设计和加工精度。

4.工具和模具制造领域：CADCAM技术可用于制作切削工具和塑料模具等，这些工具和模具需要高精度的设计和制造来确保产品的质量和尺寸精度。

三、发展趋势

随着科学技术的不断发展和更新，CADCAM技术也在不断完善和发展。以下是CADCAM技术未来的发展趋势：

1.数字化制造时代的到来： 随着大数据、人工智能等技术的发展，数字化制造将成为未来制造业的主要形态。CADCAM技术将成为数字化制造的基础和核心。

2.智能化加工技术的逐步成熟：智能化加工技术是数字化制造的重要组成部分，利用智能化加工技术可以实现高效的生产和加工。目前，智能加工技术已经逐步应用于机械加工领域，并且在未来的发展中将得到更大的应用。

3.虚拟现实技术的应用：虚拟现实技术可将物理和数字世界相结合，通过3D模型、虚拟实验等手段，让人们在虚拟环境中进行产品设计和制造等操作。虚拟现实技术具有高效、便捷、精准的优势，将为CADCAM技术的发展带来新的发展方向。

总之，CADCAM技术是机械制造行业不可或缺的技术，其应用领域广泛，未来还有更大的发展空间和应用前景。机械制造CADCAM技术手册旨在让机械制造行业的专业人士和爱好者更好地了解该技术的基本概念、应用领域、发展趋势等方面的内容，为了更好地推广和应用该技术，希望更多的人能加入到该领域的学习和实践中来。

合集下载

CADCAM和先进制造技术(APT简介)

CADCAM和先进制造技术(APT简介)

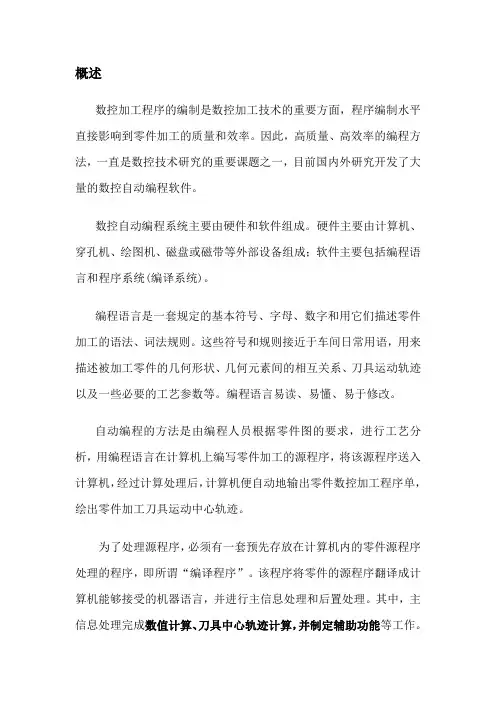

概述

数控加工程序的编制是数控加工技术的重要方面，程序编制水平直接影响到零件加工的质量和效率。因此，高质量、高效率的编程方法，一直是数控技术研究的重要课题之一，目前国内外研究开发了大量的数控自动编程软件。

数控自动编程系统主要由硬件和软件组成。硬件主要由计算机、穿孔机、绘图机、磁盘或磁带等外部设备组成；软件主要包括编程语言和程序系统(编译系统)。

编程语言是一套规定的基本符号、字母、数字和用它们描述零件加工的语法、词法规则。这些符号和规则接近于车间日常用语，用来描述被加工零件的几何形状、几何元素间的相互关系、刀具运动轨迹以及一些必要的工艺参数等。编程语言易读、易懂、易于修改。

自动编程的方法是由编程人员根据零件图的要求，进行工艺分析，用编程语言在计算机上编写零件加工的源程序，将该源程序送入计算机，经过计算处理后，计算机便自动地输出零件数控加工程序单，绘出零件加工刀具运动中心轨迹。

为了处理源程序，必须有一套预先存放在计算机内的零件源程序处理的程序，即所谓“编译程序”。该程序将零件的源程序翻译成计算机能够接受的机器语言，并进行主信息处理和后置处理。其中，主信息处理完成数值计算、刀具中心轨迹计算，并制定辅助功能等工作。后置处理则针对不同的数控机床的数控系统，将主信息处理后的数据转换成该数控系统规定的数控加工程序。

数控自动编程语言APT

数控编程是目前CAD/CAPP/CAM系统中最能明显发挥效益的环节之一，其在实现设计加工自动化、提高加工精度和加工质量、缩短产品研制周期等方面发挥着重要作用。在诸如航空工业、汽车工业等领域有着大量的应用。由于生产实际的强烈需求，国内外都对数控编程技术进行了广泛的研究，并取得了丰硕成果。下面就对数控编程及其发展作一些介绍。数控编程的基本概念

数控编程是从零件图纸到获得数控加工程序的全过程。它的主要任务是计算加工走刀中的刀位点(cutter location point简称CL点)。刀位点一般取为刀具轴线与刀具表面的交点，多轴加工中还要给出刀轴矢量。

机械CADCAM计算机辅助设计制造习题集

机械CADCAM计算机辅助设计制造习题集

机械CAD/CAM技术

习题集

青岛科技大学CAD中心 复习大纲

第一章 概述

1. 掌握CAD、CAE、CAM、CAPP及CAD/CAM系统集成的含义

2. 了解硬件组成及分类，掌握联机系统的联网方式

3. 了解CAD/CAM硬件及软件的组成

4. 了解CAD/CAM系统的功能和任务

5. 熟练掌握CAD/CAM集成的方法

6. 了解CAD/CAM的发展趋势

7. 列举CAD／CAM系统的软件类型

8. 试述系统软件的作用。CAD／CAM系统所用的系统软件有哪几种？

9. CAD／CAM支撑软件应包含哪些功能模块?

10. 说明CAD使用软件的类型及使用场合。

11. CAD／CAM的发展经历了哪些阶段?

12. CAD／CAM系统的基本功能。

13. 采用CAD／CAM技术的优点

14. CAD／CAM支撑软件应包含哪些功能模块?

第二章 数据结构

1. 掌握数据、数据元素、数据项和数据结构的定义

2. 掌握数据结构包括的内容：逻辑结构、物理结构和运算

3. 了解数据逻辑结构的分类

4. 掌握线性表结构的定义

5. 熟练掌握线性表结构的顺序存储方式和链式存储方式各自的优缺点

6. 了解链式存储结构的种类，熟练掌握双向链表的数据操作原理

7. 了解栈和队列的定义，掌握栈和队列的特点

8. 掌握树及其相关概念，熟练掌握树和二叉树的相互转换及二叉树的遍历

第三章 计算机辅助图形处理

1. 掌握齐次坐标的特点及在此基础上构造的变换矩阵的含义

2. 掌握二维基本变换，熟练掌握二维复合变换

3. 掌握三维基本变换，熟练掌握三维复合变换

4. 掌握窗视变换的概念和原理

5. 熟练掌握编码裁剪法的原理和步骤

6. 掌握凸体隐藏面的法向矢量法

7. 掌握包含性测试的基本原理

8. 了解图形的生成方法

9．计算机绘图中如何产生三视图?

第四章 几何建模和特征建模

1. 掌握建模的概念及过程

2. 掌握几何建模的概念

CADCAM技术在机械设计制造中的应用研究

CADCAM技术在机械设计制造中的应用研究

CADCAM技术在机械设计制造中的应用研究

摘 要： 随着计算机技术的迅速发展，CAD/CAM技术在机械制造业中得到广泛应用，尤其是CAD技术从二维绘图向三维仿真模型的发展，以及在此基础上逐步发展成熟的零件结构设计和分析、有限元分析、装配设计及仿真、数控加工与仿真等计算机辅助功能，使CAD/CAE/CAMP/DM等逐步集成为综合的计算机辅助设计、制造系统。本文结合工作实践，在分析CAD/CAM系统关键技术的基础上，对CAD/CAM技术在机械设计与加工中的应用进行了探讨。

关键词： CAD/CAM技术 机械设计制造 应用教学

1. CAD/CAM系统概述

CAD/CAM系统软件主要针对计算机的硬件和软件资源进行管理，是进行CAD/CAM系统应用及开发的软件平台，通常包括的内容有三个：操作系统、网络管理系统和编译系统。当前微软系统中主要的操作系统是Windows98、Windows2000、WindowsXP和WindowsNT，而相关工作站中主要使用的是UNIX操作系统，在苹果计算机中则主要使用Mac操作系统等；编译系统实际上就是通过高级语言编写计算机应用程序，形成计算机可以直接执行的语言，其中主要的高级语言有：C/C++、Basic、Pascal、Lisp、Prolog等。 2. CAD/CAM系统的关键技术

2.1 CAM数据库

CAM数据库是将全部需要存储的数据进行存储，然后通过计算机高速存取信息功能，提供设计和生产过程中需要的各种数据信息，同时还可以对产品生产的整个过程进行监控。

2.2生产管理

在数控程序编制完成之后，需要加工的零件将信息存入CAM数据库。全部的生产计划经过相关的调度程序调控生产的进行。调度程度通过对相关的生产程序进行接收，然后制订下列生产计划：（1）关注生产中各个零部件的生产情况；（2）关注生产中不同数控机床的运行情况；（3）对比生产时间和计划时间的差异；（4）机床或者其他的设备系统出现问题。根据调度程序将上述信息进行检测和确定后，明确不同的机床生产中的负荷和排列计划。如果调度程序对下一步的零件程序予以确定后，就可以将缓冲器中通过直接或者间接的方式存储的信息，传输到数控机床的相关生产单元中。

机械CADCAM技术

机械CADCAM技术

机械CAD/CAM技术

第一章：机械CAD/CAM技术概述（选择题）

1、什么是输入是设备？

（1）键盘和鼠标；（2）图形扫描仪；（3）三坐标测量设备；（4）其他输入设备。

2、什么是输出设备？

（1）图形显示器；（2）打印机；（3）绘图仪；（4）其他输出设备。

3、CAD/CAM系统的软件分类？

（1）系统软件；

（2）支撑软件

1）图形接口软件； 2）工程绘图软件； 3）几何建模软件；

4）工程分析软件； 5）工艺规程设计软件； 6）数控编程软件；

7）产品数据库管理软件。

（3）应用软件。

本章小结：P19

CAD/CAM技术是计算机与工程应用紧密结合的一项先进实用技术，可大大提高产品开发效率和设计质量，缩短产品的开发周期，是当今企业产品设计开发不可或缺的工具。

CAD/CAM技术经历了萌芽期、成长期、发展期、成熟普及期、集成期等几个发展阶段。

第二章：工程数据计算机管理与处理技术（填空题）

1、CAD/CAM系统常用的数据结构有哪些？

（1）数据的逻辑结构：线性表、树结构、网状结构；

（2）数据的存储结构：顺序存储结构、链式存储结构；

（3）数据的操作运算：插入、删除、更新、检索、排序。

2、数据结构的基本概念？

所谓数据结构，简单地说，即为数据间存在的某种关系。从内容来看，数据结构包含数据间的逻辑关系、数据在计算机中存储形式以及数据的操作运算三方面的内容，即数据的逻辑结构、数据的存储结构以及数据的操作运算。

3、产品数据管理PDM

（1）PDM的概念P35

产品数据管理（PDM）是一种管理所有与产品相关的信息和过程的技术。与产品相关的信息包括CAD/CAM文件、物料清单（BOM）、产品结构配置、产品规范、电子文档、产品订单、供应商清单、存取权限、审批信息等；与产品相关的过程包括加工工序、加工指南、工作流程、信息的审批和发放过程、产品的变更过程等。

（2）PDM的体系结构P35
