超声波测距实验报告
1. 实验目的
1. 掌握超声波测距的基本原理；
2. 熟悉超声波测距仪器的使用；
3. 培养实验操作能力和数据处理能力。
2. 实验原理
超声波测距是利用超声波在空气中的传播速度和反射原理，通过测量超声波发射和接收之间的时间间隔来计算被测物体与测距仪之间的距离。超声波在空气中的传播速度约为 340 m/s。
3. 实验器材与步骤
3.1 器材
1. 超声波测距仪；
2. 连接线；
3. 测量物体。
3.2 步骤
1. 连接超声波测距仪与电源；
2. 打开超声波测距仪，进行自检；
3. 将测量物体放置在合适的位置；
4. 调整超声波测距仪的测量范围；
5. 记录测量数据；
6. 分析数据，计算距离。
4. 实验数据与分析
本实验共进行五次测量，记录数据如下：
序号 | 测量距离（cm） | 误差（cm） |
— | ———— | ——– |
1 | 150.0 | 2.0 | 2 | 152.5 | 1.5 |
3 | 148.0 | 2.0 |
4 | 151.0 | 1.0 |
5 | 149.5 | 1.5 |
平均距离 = (150.0 + 152.5 + 148.0 + 151.0 + 149.5) / 5 = 150.0 cm
最大误差 = 2.0 cm
最小误差 = 1.0 cm
5. 实验总结
本次实验掌握了超声波测距的基本原理和操作方法，通过对测量数据的分析，得出被测物体与测距仪之间的平均距离为 150.0 cm，最大误差为 2.0 cm，最小误差为 1.0 cm。实验结果表明，超声波测距技术在实际应用中具有较高的准确性和可靠性。
6. 建议与改进
1. 在实验过程中，要确保测量物体与测距仪之间的距离在测距仪的测量范围内；
2. 提高实验操作技巧，减小人为误差；
3. 后续可以尝试使用不同类型的超声波测距仪进行实验，比较其性能和精度。
7. 实验拓展
7.1 超声波测距的应用领域
超声波测距仪-实习总结
第一篇：超声波测距仪-实习总结
电子实习总结
2010-2011学年第一学期，08级电气工程及其自动化专业电子实习与09级电气工程及其自动化专业数字电子技术课程设计，所采用的题目均是“超声波无线测距仪设计”。该题目是贯彻机电系教学改革精神，根据实践教学要求，新近设计研发的实习内容。经过两周的实习过程，对于其中一些进步的方面与发现的问题进行总结，以便为接下来的教改工作提供有价值的参考。
对于此次设计过程，一些收获令人满意：
第一，从教师团队的角度来说，是一次比较成功的锻炼机会。无论对于设计研发的老师，还是对参与实习指导的老师，都从中得到了全方面的提高。相对于原先的教学套件，本设计从理论基础，到软硬件设计，老师们都能够做到深刻理解，熟练掌握。因此在实习过程中，指导的针对性相较以往，有了明显的进步。学生反响较好。同时，在实习结束时进行答辩，有效的提高了教师对于学生掌握实践效果的认识，能够更好的指导下一步的工作。
第二，从学生角度来说，一周的时间，严格按照实习大纲安排，进行了全方面的理论学习，到元器件焊接，最后进行设计分组答辩。时间紧凑，内容充实。从实习答辩过程与实习报告的反馈来看，大家都能够做到主动思考，积极求解。尤其是对于一些成绩相对较差的学生，在实习过程中表现非常主动，令人印象深刻。尤其在答辩过程中，将固定的“老师问——学生答”方式实现反转，变成“学生问——教师答——教师问——学生答”，用答疑的方式，鼓励学生们发现问题，解决问题。这种尝试，对于实习过程总结与提高意义重大。尤其是鼓励每名同学积极主动的寻找问题，用启发式的问题促进每个人去思考问题，符合我们教学改革的目的。同时，让每名老师的身份由“考官”变为考生，也能够很好的促进教师们的学习能力，为更好的了解学生所想，打下基础。建议将此经验进行系内教研讨论。 第三，从系部角度来说，由于教学改革势在必行，因此由任课教师设计有针对性的实习内容也是大势所趋。第一步的迈出，为今后的更多更好的题目研发做了铺垫，也会促进更多的教师积极参与其中。未来的电子实习与课程设计，应该为所有学生提供丰富的题目选择，满足不同的兴趣爱好。同时，更多的实习题目，也为毕业设计提供了丰富的素材，对于一些校企合作项目，或者横向与纵向课题的研发，打下了基础。
一、实训目的
本次实训旨在通过实际操作，了解超声波雷达测距的原理和实现方法，掌握超声波传感器的基本使用技巧，并学会利用STM32单片机进行数据处理和显示，从而完成一个简单的超声波雷达测距系统。
二、实训器材
1. STM32F103单片机开发板
2. HC-SR04超声波传感器模块
3. OLED显示屏
4. 连接线
5. 电源
三、实训原理
超声波雷达测距的原理是利用超声波在空气中的传播速度来测量距离。当超声波传感器发射超声波时，它会遇到障碍物后反射回来，通过测量超声波从发射到接收的时间差，可以计算出障碍物与传感器之间的距离。
四、实训步骤
1. 硬件连接：
- 将HC-SR04超声波传感器模块的两个引脚分别连接到STM32单片机的GPIO引脚。
- 将OLED显示屏的相应引脚连接到STM32单片机的SPI或I2C接口。
- 将电源连接到STM32单片机和超声波传感器模块。
2. 软件设计：
- 编写STM32单片机的初始化程序，配置GPIO引脚、SPI/I2C接口等。
- 编写超声波传感器的控制程序，用于控制超声波传感器的发射和接收。
- 编写数据处理程序，用于计算超声波从发射到接收的时间差，从而得到距离值。 - 编写OLED显示屏的显示程序，用于显示距离值。
3. 程序实现：
- 使用STM32 HAL库函数或直接操作寄存器来实现程序。
- 通过定时器中断来实现超声波传感器的时序控制。
- 使用查表法或直接计算法来实现距离值的转换。
4. 系统测试：
- 将系统放置在测试环境中，调整测试距离，观察OLED显示屏上显示的距离值是否准确。
- 分析测试结果，找出系统误差的来源，并进行优化。
五、实训结果与分析
1. 测试结果：
- 在不同的测试距离下，OLED显示屏上显示的距离值与实际距离基本相符，说明系统具有较高的测量精度。
超声波测距

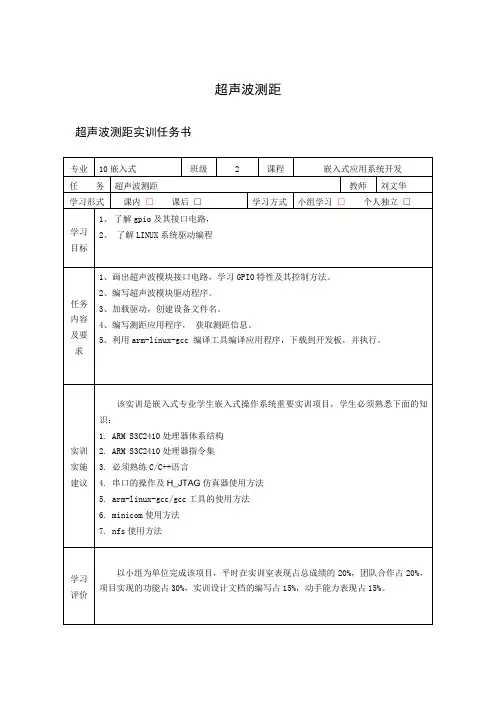

超声波测距实训任务书
专业 10嵌入式 班级 2 课程 嵌入式应用系统开发
任 务 超声波测距 教师 刘文华
学习形式 课内 □ 课后 □ 学习方式 小组学习 □ 个人独立 □
学习目标 1、 了解gpio及其接口电路，
2、 了解LINUX系统驱动编程
任务内容及要求 1、画出超声波模块接口电路，学习GPIO特性及其控制方法。
2、编写超声波模块驱动程序。
3、加载驱动，创建设备文件名。
4、编写测距应用程序， 获取测距信息。
5、利用arm-linux-gcc 编译工具编译应用程序，下载到开发板，并执行。
实训实施建议 该实训是嵌入式专业学生嵌入式操作系统重要实训项目，学生必须熟悉下面的知识：
1. ARM S3C2410处理器体系结构
2. ARM S3C2410处理器指令集
3. 必须熟练C/C++语言
4. 串口的操作及H_JTAG仿真器使用方法
5. arm-linux-gcc/gcc工具的使用方法
6. minicom使用方法
7. nfs使用方法
学习评价
以小组为单位完成该项目，平时在实训室表现占总成绩的20%，团队合作占20%，项目实现的功能占30%，实训设计文档的编写占15%，动手能力表现占15%。 超声波测距实训报告
专
业 10嵌入式 班级 2 课程 嵌入式应用系统开发
任
务 超声波测距 教师 刘文华
布置时间 2012.6.10 完成时间 2012.6.10
小组成员 林情、蔡彬星、袁志东
报告内容 1. 创建工作目录work，并在目录下新建gpio.c和read.c程序源代码
2. gpio.c
3. read.c
4. 解压/root/EEliod/Kernel目录下的linux-2.4.21-51Board-EDR文件
5. 用arm-linux-gcc编译gpio.c和read.c两个程序
6. 设置IP地址，关闭系统防火墙
