lng加气站工艺流程

第一节 LNG站卸车作业指导书

一、适用范围

本操作规程适用于燃气公司运行部LNG站各人员

二、危险因素

燃气泄漏、着火、爆炸、人身伤害、环境污染等,及压力异常影响用户正常使用;

三、作业名称

LNG卸车作业

四、作业关键控制点：

卸车前LNG储罐降压,LNG槽车增压至,对气、液相卸车软管及增压器进行吹扫置换,各法兰接口无漏气、漏液;

五、工具材料准备及安全维护设施配置：

防爆梅花扳手24－27两把、呆扳手24－27两把、聚四氟乙烯垫片

50、35等若干、防爆应急灯一盏夜间、三角垫木四个、车前警示标

志、防冻手套两付、防冻服两套、接地线一根、防爆对讲机2台;

六、主要人员：

具有操作证的卸车人员二名、监控室一人,LNG槽车押运工一名

七、作业气候和环境要求：

雷雨天气、附近有明火或发生火灾、站内发生泄漏、LNG储罐压力异常

及其它不允许卸车的情况不得从事卸车作业;

八、作业流程： 卸车准备：

1打开进液储罐BOG旁通阀,提前给储罐降压适具体情况限制降压储罐数量或开度,控制BOG出气量,避免低温出站；微开进液储罐第二道上进液阀,加快预冷速度

2.检查LNG槽车压力、液位,确认正常

3.连接好静电接地线

槽车气、液相软管与卸车台气、液相软管对应连接牢固对带自增压气化器的槽车不用连接自增压软管

5.打开槽车所有紧急切断阀,打开卸车台自增压系统放空阀,微开槽车自增压液相阀,对自增压液相软管进行吹扫,当放空处见到白色气雾后,证明吹扫合格,关闭放空阀

6.关闭自增压气相与BOG系统连通阀,打开卸车台自增压液相阀、气相阀、槽车放空阀不能打开槽车放散总阀,对自增压气相软管吹扫,合格后,关闭槽车放空阀,打开槽车气相阀;

7.打开卸车台进液第一道放空阀,微开槽车出液阀,对卸车台进液软管进行吹扫,吹扫合格后关闭放空阀

卸车操作：

1适当打开槽车自增压液相阀,进行自增压操作根据实际情况控制自增压液相阀的开度,将槽车压力升至,关闭槽车自增压液相阀

L-CNG加气站的设计原理与工艺流程

一、简述L-CNG加气站

1、L-CNG加气站的特点

L-CNG加气站将LNG经高压液体泵加压后气化后对CNG汽车加气,同时也可以采用低压液体泵向LNG汽车加气。相比同样容量CNG加气站，L-CNG加气站的投资和运行成本更低。以下介绍L-CNG加气站的其他优势。

①无需敷设天然气管道,只需用LNG槽车来运载LNG。虽说槽车价格较高,但一辆槽车可同时为多个加气站服务,能节省费用,且随着L-CNG加气站规模的扩大,其利用率增加，折旧费用减少。

②传统CNG加气站使用的压缩机、冷却装置、脱水以及脱硫装置等电力消耗很大,而L-CNG加气站仅低温泵耗费较少电能,其他支出很少。一般CNG压缩机功率为低温泵的5—15倍。

③低温LNG储罐单位容积储存密度高,用地少,甚至可以埋藏在地下,起到安全、绝热的保护作用,减少了设备投资费用。而普通CNG加气站需体积巨大的高压天然气储罐。这点相比CNG加气站，L-CNG加气站更具备优势。

2、L-CNG加气站工艺流程

与单纯通过气体压缩机来提高压力的CNG加气站相比,L-CNG加气站的高压可以很容易通过低温泵来实现。在质量流量和压缩比相同条件下,低温泵的投资、能耗和占地面积等均远小于气体压缩机，由于进入气化器的LNG处于高压,而LNG加气机却不需要很高的压力,所以必须使用两个低温泵。

二、L-CNG加气站主要设备及技术要求

1、LNG槽车 LNG的运输状态一般是常压,温度为110K左右。由于LNG的易燃易爆性,安全和绝热是最重要的技术要求。

安全主要包括防止压力过高和消除燃烧可能性两个方面,主要是设置安全阀门、爆破片等超压排泄装置。根据经验,槽车的储罐必须设置两套安全阀在线安装的双路系统,并设置一个转换开关,在更换或维修时需要进行切换工作。

绝热方式主要有3种：真空粉末绝热、真空纤维绝热和高真空多层绝热。其中高真空多层绝热以占用体积小、重量轻和绝热效率高的独特优势,随着工艺成熟而逐渐得到广泛应用。

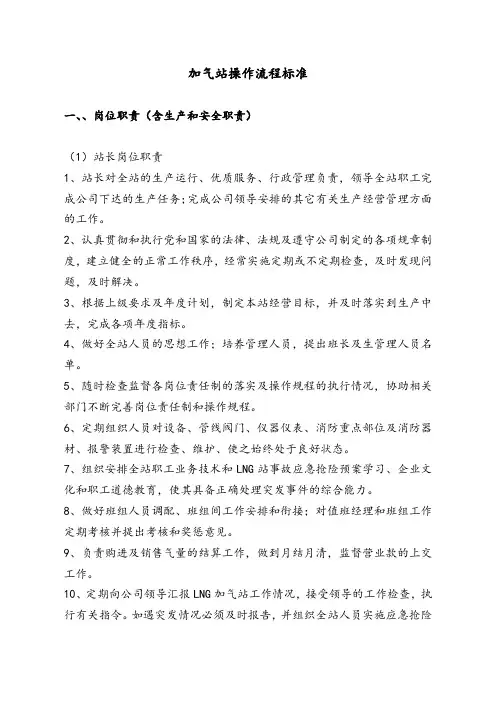

加气站操作流程标准

一、、岗位职责（含生产和安全职责）

（1）站长岗位职责

1、站长对全站的生产运行、优质服务、行政管理负责，领导全站职工完成公司下达的生产任务；完成公司领导安排的其它有关生产经营管理方面的工作。

2、认真贯彻和执行党和国家的法律、法规及遵守公司制定的各项规章制度，建立健全的正常工作秩序，经常实施定期或不定期检查，及时发现问题，及时解决。

3、根据上级要求及年度计划，制定本站经营目标，并及时落实到生产中去，完成各项年度指标。

4、做好全站人员的思想工作；培养管理人员，提出班长及生管理人员名单。

5、随时检查监督各岗位责任制的落实及操作规程的执行情况，协助相关部门不断完善岗位责任制和操作规程。

6、定期组织人员对设备、管线阀门、仪器仪表、消防重点部位及消防器材、报警装置进行检查、维护、使之始终处于良好状态。

7、组织安排全站职工业务技术和LNG站事故应急抢险预案学习、企业文化和职工道德教育，使其具备正确处理突发事件的综合能力。

8、做好班组人员调配、班组间工作安排和衔接；对值班经理和班组工作定期考核并提出考核和奖惩意见。

9、负责购进及销售气量的结算工作，做到月结月清，监督营业款的上交工作。

10、定期向公司领导汇报LNG加气站工作情况，接受领导的工作检查，执行有关指令。如遇突发情况必须及时报告，并组织全站人员实施应急抢险并启动应急预案。

11、完成上级领导交办的临时性任务。

（2）站长安全职责

1、在经理领导下，LNG加气站站长对全站的安全生产、安全管理全面负责，领导全站职工完成公司下达的安全生产工作任务；完成公司领导安排的其它有安全（生产安全和消防安全）方面的工作。

2、认真学习和贯彻国家的法律法规和公司的安全生产制度，把职业安全列入工作重要议事日程。

3、树立“安全第一”的思想，落实LNG加气站的各项安全制度。

4、做好全站员工的劳动纪律、消防安全、安全知识的教育。

5、随时检查监督岗位责任制的落实及操作规程的执行情况，协助上级部门不断完善岗位责任制和操作规程。

.

. 加气站操作流程标准

一、、岗位职责（含生产和安全职责）

（1）站长岗位职责

1、站长对全站的生产运行、优质服务、行政管理负责，领导全站职工完成公司下达的生产任务；完成公司领导安排的其它有关生产经营管理方面的工作。

2、认真贯彻和执行党和国家的法律、法规及遵守公司制定的各项规章制度，建立健全的正常工作秩序，经常实施定期或不定期检查，及时发现问题，及时解决。

3、根据上级要求及年度计划，制定本站经营目标，并及时落实到生产中去，完成各项年度指标。

4、做好全站人员的思想工作；培养管理人员，提出班长及生管理人员名单。

5、随时检查监督各岗位责任制的落实及操作规程的执行情况，协助相关部门不断完善岗位责任制和操作规程。

6、定期组织人员对设备、管线阀门、仪器仪表、消防重点部位及消防器材、报警装置进行检查、维护、使之始终处于良好状态。

7、组织安排全站职工业务技术和LNG站事故应急抢险预案学习、企业文化和职工道德教育，使其具备正确处理突发事件的综合能力。

8、做好班组人员调配、班组间工作安排和衔接；对值班经理和班组工作定期考核并提出考核和奖惩意见。

9、负责购进及销售气量的结算工作，做到月结月清，监督营业款的上交工作。

10、定期向公司领导汇报LNG加气站工作情况，接受领导的工作检查，执行有关指令。如遇突发情况必须及时报告，并组织全站人员实施应急抢险.

. 并启动应急预案。

11、完成上级领导交办的临时性任务。

（2）站长安全职责

1、在经理领导下，LNG加气站站长对全站的安全生产、安全管理全面负责，领导全站职工完成公司下达的安全生产工作任务；完成公司领导安排的其它有安全（生产安全和消防安全）方面的工作。

2、认真学习和贯彻国家的法律法规和公司的安全生产制度，把职业安全列入工作重要议事日程。

3、树立“安全第一”的思想，落实LNG加气站的各项安全制度。

4、做好全站员工的劳动纪律、消防安全、安全知识的教育。
