高中物理示波器的使用方法

示波器的使用方法

示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。使用示波器需要以下几个步骤：

1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

第二章 交变电流 第三节 示波器的使用

【学习目标】

1.自主学习认识示波器的面板

2.合作探究观察荧光屏上的亮斑并进行调节，.观察扫描并进行调节，.观察亮斑在竖直方向的偏移并进行调节，.观察按正弦规律变化的电压的图线

3．激情投入，培养学生之间的合作意识和动手能力

【重难点】 1.认识示波器的面板 2、示波器的使用方法

【课程内容标准】

（1）收集资料，了解电磁感应现象的发现过程，体会人类探索自然规律的科学态度和科学精神

（2）通过实验，理解感应电流的产生条件。举例说明电磁感应在生活和生产中的应用。

【课前预习案】

【使用说明】

1、同学们要先通读教材，然后依据课前预习案再研究教材；通过梳理掌握：认识示波器的面板

和各个旋钮、开关的名称、作用、操作方法

（一）教材助读

【预习内容】 认识示波器面板上的旋钮 如图2-3-1 J2459型示波器

1.电源开关

2.电源指示灯。

3.辉度调节旋钮 用来调节图像

4.聚焦调节旋钮 使打到荧光屏上的电子束汇聚成一个 ，为了保护荧光屏，亮斑亮度 ，可调节 ，使它变暗。

5.辅助聚焦旋钮 与4配合，功能同4旋钮

6.竖直位移旋钮 用来调节图像的 位置

7.水平位移旋钮 用来调节图像的 位置

8.Y增益调节旋钮 调节图像在 方向的幅度

9.X增益调节旋钮 调节图像在 方向的幅度

10.衰减调节旋钮

它有四个挡位，“1”表示 ，“10”、“100”、“1000”表示衰减为 、 、 、 。右边的符号表示机内提供 信号，把旋钮调到此处，可看到 波形。

高中物理示波器的使用教案

教学目标：

1. 了解什么是示波器，学会使用示波器测量电磁波的波形；

2. 学习如何调节示波器的各种参数，得到清晰的波形；

3. 掌握示波器的基本操作方法，能够准确地测量电磁波的频率、振幅等参数；

教学重点：

1. 示波器的基本原理和结构；

2. 示波器的操作方法；

3. 电磁波的频率、振幅的测量；

教学难点：

1. 如何调节示波器的各种参数，获取稳定的波形；

2. 如何准确地测量电磁波的频率、振幅等参数；

教学准备：

1. 示波器；

2. 信号发生器；

3. 电磁波发生器；

4. 示波器使用说明书；

教学过程：

1. 引入：介绍什么是示波器，示波器的作用，为实验做铺垫；

2. 实验步骤：

a. 将信号发生器连接到示波器，调节频率和振幅，观察波形的变化；

b. 将电磁波发生器连接到示波器，调节频率和振幅，观察波形的变化；

c. 调节示波器的时间基准和电压基准，获取稳定的波形；

d. 测量电磁波的频率、振幅等参数；

3. 总结：让学生总结本次实验的结果，理解示波器的作用，并掌握示波器的基本操作方法； 教学延伸：

1. 让学生自主尝试调节示波器的各种参数，观察波形的变化，并分析原因；

2. 给学生布置实验报告的作业，总结实验的过程、结果和感想；

教学反思：

本节课通过实验的方式教授了示波器的使用方法，让学生亲自操作，从而更好地掌握示波器的原理和操作技巧。在后续的教学中，可以通过更多的实验来巩固学生的知识，提高他们的实验操作能力。

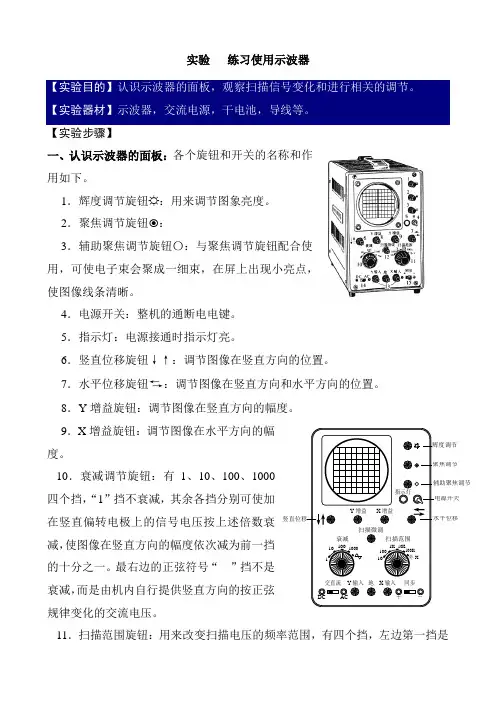

实验 练习使用示波器

【实验目的】认识示波器的面板，观察扫描信号变化和进行相关的调节。

【实验器材】示波器，交流电源，干电池，导线等。

【实验步骤】

一、认识示波器的面板：各个旋钮和开关的名称和作用如下。

1．辉度调节旋钮☼：用来调节图象亮度。

2．聚焦调节旋钮：

3．辅助聚焦调节旋钮〇：与聚焦调节旋钮配合使用，可使电子束会聚成一细束，在屏上出现小亮点，使图像线条清晰。

4．电源开关：整机的通断电电键。

5．指示灯：电源接通时指示灯亮。

6．竖直位移旋钮↓↑：调节图像在竖直方向的位置。

7．水平位移旋钮←→：调节图像在竖直方向和水平方向的位置。

8．Y增益旋钮：调节图像在竖直方向的幅度。

9．X增益旋钮：调节图像在水平方向的幅度。

10．衰减调节旋钮：有1、10、100、1000四个挡，“1”挡不衰减，其余各挡分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图像在竖直方向的幅度依次减为前一挡的十分之一。最右边的正弦符号“”挡不是衰减，而是由机内自行提供竖直方向的按正弦规律变化的交流电压。

11．扫描范围旋钮：用来改变扫描电压的频率范围，有四个挡，左边第一挡是扫描微调

10 100 1K 10K

外X 100K

1 10 100 1000 Y增益 X增益

衰减 扫描范围

Y输入 X输入

DC AC ＋ － 同步 地 辉度调节

聚焦调节

辅助聚焦调节

电源开关 指示灯

竖直位移 水平位移

交直流 10HZ

~100HZ，向右转每升高一挡，扫描频率增大10倍。最右边是“外X”挡，使用这一挡时机内没有加扫描电压，水平方向的电压可以从外部输入。

12．扫描微调旋钮：使扫描电压频率在选定的范围内连续变化。

13．“Y输入”、“X输入”、“地”：分别是对应方向的信号输入电压接线柱和接地接线柱。

14．交直流选择开关：置于“DC”位置时，所加信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，可以让交流信号通过而隔断直流成分。
