示波器的使用方法

示波器上的按键使用方法

示波器是一种常用的电子测量仪器，用于显示和分析电压信号的波形。在示波器上有许多按键，每个按键都有特定的功能。以下是示波器按键的使用方法。

1. 开关按钮：示波器的开关按钮用于打开或关闭示波器。当按下此按钮时，示波器将开始工作并显示波形信号。

2. 垂直调节按钮：示波器的垂直调节按钮用于调整信号在屏幕上的垂直位置。通过旋转按钮，可以将信号移动到屏幕的上部、中部或下部。

3. 水平调节按钮：示波器的水平调节按钮用于调整信号在时间轴上的位置。通过旋转按钮，可以将信号移动到所需的位置，以便更好地观察波形。

4. 垂直触发按钮：示波器的垂直触发按钮用于设置触发电平。触发电平用于指定何时开始显示波形信号。通过旋转按钮，可以调整触发电平的值。

5. 水平触发按钮：示波器的水平触发按钮用于设置触发时刻。触发时刻是指示波器何时开始显示波形信号的时间点。通过旋转按钮，可以调整触发时刻的值。

6. 选择按钮：示波器的选择按钮用于选择不同的输入通道。如果示波器有多个输入通道，按下选择按钮可以切换通道并显示不同的波形信号。

7. 尺度调节按钮：示波器的尺度调节按钮用于调整波形的幅度大小。通过旋转按钮，可以将波形放大或缩小，以便更好地观察信号的细节。

8. 双踪按钮：示波器的双踪按钮用于显示两个不同的波形信号。通过按下此按钮，可以在屏幕上同时显示两个信号，并进行比较和分析。

9. 自动按钮：示波器的自动按钮用于自动调整波形的显示和设置。通过按下此按钮，示波器将自动选择合适的尺度、位置和触发设置，以便更好地显示波形信号。

10. 存储按钮：示波器的存储按钮用于存储当前显示的波形信号。通过按下此按钮，示波器将保存当前波形，并可以在以后进行分析和比较。

11. 光标按钮：示波器的光标按钮用于添加光标，并在波形上测量时间和电压值。通过按下此按钮，可以在波形上添加水平和垂直的光标，并通过旋转按钮进行测量。

示波器作用及使用方法

示波器是一种用于显示电信号波形的仪器，它在电子工程、通信、医学等领域中被广泛使用。本文将介绍示波器的作用和使用方法。

一、示波器的作用

示波器主要用于观察和分析电信号的波形特征，以便工程师能够更好地理解和解决电路中的问题。它可以显示电压随时间变化的波形图像，帮助工程师检测信号的频率、幅度、相位等参数，并判断信号是否存在噪声、失真或其他异常情况。

二、示波器的使用方法

1. 连接电路：首先，将示波器的探头正确连接到待测电路上。探头的接地夹具应连接到电路的地点，而探头的信号夹具则连接到待测信号的位置。

2. 调整示波器设置：打开示波器电源，调整示波器的时间基准和垂直增益，以便适应待测信号的频率和幅度范围。时间基准决定了水平方向上波形的时间长度，垂直增益则决定了波形在垂直方向上的幅度大小。

3. 观察波形：将示波器的触发模式设置为适当的触发源，并选择合适的触发电平和触发边沿。然后，观察示波器屏幕上显示的波形图像。可以通过调整时间基准和垂直增益来放大或缩小波形，以便更清晰地观察信号的细节。

4. 分析波形：根据观察到的波形，可以进行各种分析。例如，可以测量信号的频率、周期、占空比等参数，以及信号之间的时间关系。还可以检测信号的峰峰值、均值、有效值等幅度参数。通过分析波形，可以判断电路是否正常工作，是否存在故障或干扰。

5. 存储和导出数据：示波器通常具有存储和导出数据的功能。可以将观察到的波形数据保存到示波器的内存中，以便后续分析和比较。还可以通过示波器的接口将数据导出到计算机或其他设备中进行进一步处理。

总结：

示波器是一种重要的电子测量仪器，它可以帮助工程师观察和分析电信号的波形特征。通过正确连接电路、调整示波器设置、观察和分析波形，工程师可以更好地理解和解决电路中的问题。同时，示波器还具有存储和导出数据的功能，方便后续的数据处理和分析。在电子工程和其他相关领域中，熟练掌握示波器的使用方法对于工程师来说是非常重要的。

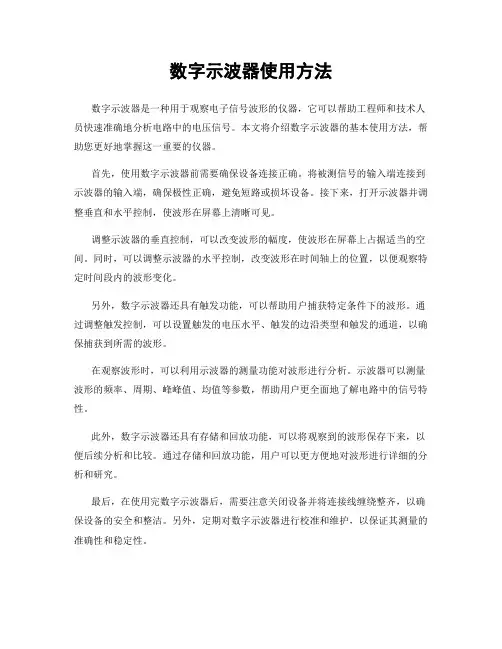

数字示波器使用方法

数字示波器是一种用于观察电子信号波形的仪器，它可以帮助工程师和技术人员快速准确地分析电路中的电压信号。本文将介绍数字示波器的基本使用方法，帮助您更好地掌握这一重要的仪器。

首先，使用数字示波器前需要确保设备连接正确。将被测信号的输入端连接到示波器的输入端，确保极性正确，避免短路或损坏设备。接下来，打开示波器并调整垂直和水平控制，使波形在屏幕上清晰可见。

调整示波器的垂直控制，可以改变波形的幅度，使波形在屏幕上占据适当的空间。同时，可以调整示波器的水平控制，改变波形在时间轴上的位置，以便观察特定时间段内的波形变化。

另外，数字示波器还具有触发功能，可以帮助用户捕获特定条件下的波形。通过调整触发控制，可以设置触发的电压水平、触发的边沿类型和触发的通道，以确保捕获到所需的波形。

在观察波形时，可以利用示波器的测量功能对波形进行分析。示波器可以测量波形的频率、周期、峰峰值、均值等参数，帮助用户更全面地了解电路中的信号特性。

此外，数字示波器还具有存储和回放功能，可以将观察到的波形保存下来，以便后续分析和比较。通过存储和回放功能，用户可以更方便地对波形进行详细的分析和研究。

最后，在使用完数字示波器后，需要注意关闭设备并将连接线缠绕整齐，以确保设备的安全和整洁。另外，定期对数字示波器进行校准和维护，以保证其测量的准确性和稳定性。 总之，数字示波器是一种非常重要的电子测量仪器，掌握其基本使用方法对于工程师和技术人员来说至关重要。通过本文的介绍，希望能够帮助您更好地理解和应用数字示波器，提高工作效率和准确性。

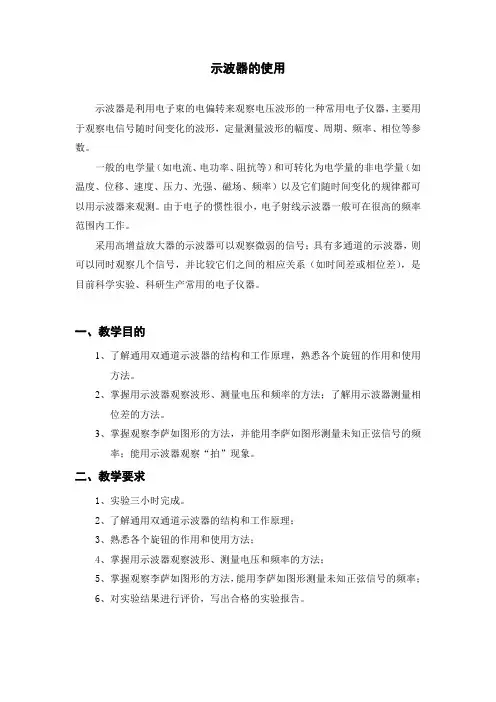

示波器的使用

示波器是利用电子束的电偏转来观察电压波形的一种常用电子仪器，主要用于观察电信号随时间变化的波形，定量测量波形的幅度、周期、频率、相位等参数。

一般的电学量（如电流、电功率、阻抗等）和可转化为电学量的非电学量（如温度、位移、速度、压力、光强、磁场、频率）以及它们随时间变化的规律都可以用示波器来观测。由于电子的惯性很小，电子射线示波器一般可在很高的频率范围内工作。

采用高增益放大器的示波器可以观察微弱的信号；具有多通道的示波器，则可以同时观察几个信号，并比较它们之间的相应关系（如时间差或相位差），是目前科学实验、科研生产常用的电子仪器。

一、教学目的

1、了解通用双通道示波器的结构和工作原理，熟悉各个旋钮的作用和使用方法。

2、掌握用示波器观察波形、测量电压和频率的方法；了解用示波器测量相位差的方法。

3、掌握观察李萨如图形的方法，并能用李萨如图形测量未知正弦信号的频率；能用示波器观察“拍”现象。

二、教学要求

1、实验三小时完成。

2、了解通用双通道示波器的结构和工作原理；

3、熟悉各个旋钮的作用和使用方法；

4、掌握用示波器观察波形、测量电压和频率的方法；

5、掌握观察李萨如图形的方法，能用李萨如图形测量未知正弦信号的频率；

6、对实验结果进行评价，写出合格的实验报告。

三、教学重点和难点

1、重点：通用双通道示波器的结构，面板旋钮的作用和使用方法；

2、难点：通用双通道示波器的工作原理，李萨如图形测量未知正弦信号频率的原理，观察“拍”现象的原理。

四、讲授内容（约20分钟）

1、仪器工作原理

（1）通用双通道示波器的介绍

主要结构：示波管、电子放大系统、扫描触发系统、电源

工作原理：示波管、电子放大系统、扫描触发系统工作原理；波型显示原理；测量原理等，内容见教材(略)

面板旋纽的作用：见双通道示波器使用说明书（略）

（2）函数信号发生器简介

输出信号的频率范围和电压范围：见函数信号发生器使用说明书（略）
