1 广东第二师范学院学生实验报告

院系名称 物理与信息工程系 班级 姓名

专业名称 电子信息工程 学号

实验课程名称 电磁场与电磁波

实验项目名称 天线方向图的测试（功率测试法）

实验时间 2019年5月31日 实验地点 物理楼电磁波实验室

实验成绩 指导教师签名

实验报告内容包含：实验目的、实验仪器、实验原理，实验内容、实验步骤、实验数据整理与归纳（数据、图表、计算等）、实验结果分析、实验思考题、实验心得。

【实验目的】

1、了解电磁波的频率分类

2、电磁波频率功率的测试方法

3、功率频率的单位转换

【实验仪器】

1、HD-CB-V 电磁场电磁波数字智能实训平台 2 套

2、八木天线： 2 副

3、电磁波传输电缆： 2 根

【实验原理】

八木天线的概念：由一个有源半波振子，一个或若干个无源反射器和一个或若干个无

源引向器组成的线形端射天线。八木天线有很好的方向性，较偶极天线有高的增益。用

它来测向、远距离通信效果特别好。

方向图是表征表示场强对方位角变化的极性图形，在本实验中，接收端用功率计来测

量接收天线的辐射特性。

连接示意图：

【实验步骤】

首先将八木天线分别固定到支架上，平放至标尺上，距离保持在 1 米以上。 2

（一）发射端

1、 将八木天线固定在发射支架上。

2、 将“输出口 2”连接至发射的八木天线。

3、 电磁波经定向八木天线向空间发射。

（二）接收端

1、接收端天线连接至“功率频率检测”，测量接收功率。

2、调节发射与接收天线距离，使其满足远场条件。

3、将两根天线正对保持 0 度。

4、记录下天线的接收功率值。

5、转动接收天线，变换接收天线角度，记录下天线接收功率值。

6、旋转 360 度后，记录下转动角度值及相应角度下接收天线功率值。

7、填写下表。

8、打点法在下图中标出每个点的位置：

注：1、功率最大圈 0dBm，-3dBm，-6dBm，-9dBm,依次递减。

2、连接每个点，画出天线的主瓣及旁瓣。

【实验数据整理与归纳】

1. 接收天线功率值表

天线装动角度（°） 接收天线功率值（dBM） 天线装动角度（°） 接收天线功率值(dBM)

0 -18.04 -0 -20.87

10 -13.44 -10 -20.67

20 -18.10 -20 -23.31

30 -18.24 -30 -25.74

40 -20.68 -40 -24.66

50 -25.06 -50 -27.43

60 -29.91 -60 -31.29

70 -34.27 -70 -30.81

80 -35.87 -80 -29.90

90 -36.02 -90 -24.87

100 -36.82 -100 -31.62

110 -25.20 -110 -28.31

120 -22.02 -120 -22.12

130 -22.85 -130 -22.86

140 -31.89 -140 -19.71 3

150 -33.87 -150 -27.70

160 -32.56 -160 -23.58

170 -22.97 -170 -24.32

180 -19.32 -180 -19.34

2.打点法在下图中标出每个点的位置

【实验结果分析】

无论是正向偏转还是反向偏转，随着角度的增大，频率也会越来越大。天线的方向和夹角有关，夹角越小，功率越大。

【实验心得】

在这个实验中，只要两个天线对准，并且设置好，一个发射一个接收，按照实验步骤，很快就可以完成实验。知道了八木天线的方向会影响到接收的效果，正对着，也就是0度或者180度时接收效率最好。

合集下载

201321103天线方向图测试数据

201321103天线方向图测试数据

TestSheet角度(曲线1-幅度(曲线1-角度(曲线1-幅度(曲线1-marker2)最大: 360.9最大: -41.2最大: 360.9最大: 0.000.00-41.360.000.001.19-41.361.190.002.27-41.282.270.003.33-41.303.330.004.24-41.354.240.005.31-41.495.310.006.22-41.796.220.007.30-41.877.300.008.20-42.198.200.009.31-42.499.310.0010.20-42.7510.200.0011.29-43.1511.290.0012.21-43.5012.210.0013.31-44.0513.310.0014.24-44.2514.240.0015.17-44.8715.170.0016.29-45.3116.290.0017.20-45.9817.200.0018.31-46.3618.310.0019.20-47.2319.200.0020.28-47.4820.280.0021.20-47.9821.200.0022.26-48.9022.260.0023.19-49.3923.190.0024.24-50.0024.240.0025.19-50.5625.190.0026.25-51.0926.250.0027.19-51.6727.190.0028.27-52.3328.270.0029.19-52.9029.190.0030.28-53.4730.280.0031.20-53.9131.200.0032.31-54.5932.310.0033.24-55.1933.240.0034.19-55.8634.190.0035.27-56.7435.270.0036.23-57.7736.230.0037.28-58.4537.280.0038.20-59.9438.200.0039.25-60.9639.250.0040.18-63.3040.180.0041.25-64.1241.250.0042.18-65.0342.180.0043.26-68.5643.260.0044.18-71.1544.180.0045.29-74.4645.290.0046.20-76.6046.200.0047.15-80.7547.150.0048.23-73.5748.230.0049.18-72.0549.180.0050.28-70.1250.280.0051.22-70.5351.220.0052.18-68.8052.180.0053.27-68.6153.270.00Page 1TestSheet54.23-68.5454.230.0055.13-67.2455.130.0056.22-66.9756.220.0057.13-67.0057.130.0058.21-66.5058.210.0059.16-66.8459.160.0060.23-66.5860.230.0061.18-67.3261.180.0062.26-66.2262.260.0063.20-67.4863.200.0064.27-67.2864.270.0065.21-67.5965.210.0066.16-68.7266.160.0067.25-69.7667.250.0068.19-71.8268.190.0069.13-73.6769.130.0070.23-77.1170.230.0071.17-81.2371.170.0072.14-83.3972.140.0073.21-78.4573.210.0074.15-74.5674.150.0075.22-70.9375.220.0076.15-71.7776.150.0077.23-69.9077.230.0078.15-69.4978.150.0079.24-70.3779.240.0080.15-70.5580.150.0081.12-72.6281.120.0082.18-72.4482.180.0083.15-78.7983.150.0084.24-80.7284.240.0085.19-83.8285.190.0086.15-78.7386.150.0087.24-85.0987.240.0088.20-81.9688.200.0089.14-86.4689.140.0090.12-81.8290.120.0091.20-80.6491.200.0092.14-78.4792.140.0093.21-74.6393.210.0094.13-71.6894.130.0095.24-70.5495.240.0096.15-68.3196.150.0097.10-66.0497.100.0098.19-65.3298.190.0099.14-65.0999.140.00100.23-64.98100.230.00101.16-64.93101.160.00102.10-64.59102.100.00103.21-64.69103.210.00104.16-64.29104.160.00105.12-63.89105.120.00106.24-63.26106.240.00107.18-61.61107.180.00108.15-61.74108.150.00109.22-60.63109.220.00Page 2TestSheet110.16-60.13110.160.00111.08-60.34111.080.00112.17-59.72112.170.00113.10-59.84113.100.00114.22-60.02114.220.00115.16-59.44115.160.00116.10-59.34116.100.00117.21-58.91117.210.00118.13-58.60118.130.00119.10-58.13119.100.00120.19-57.34120.190.00121.14-56.68121.140.00122.08-55.89122.080.00123.19-55.25123.190.00124.17-54.84124.170.00125.10-54.34125.100.00126.07-54.29126.070.00127.14-54.19127.140.00128.10-54.12128.100.00129.18-54.25129.180.00130.11-54.39130.110.00131.21-54.81131.210.00132.13-55.12132.130.00133.09-55.50133.090.00134.20-55.77134.200.00135.17-55.92135.170.00136.10-56.58136.100.00137.06-56.31137.060.00138.19-56.62138.190.00139.14-57.14139.140.00140.09-57.64140.090.00141.06-57.58141.060.00142.17-57.54142.170.00143.12-58.13143.120.00144.09-58.13144.090.00145.17-58.83145.170.00146.12-59.07146.120.00147.04-59.54147.040.00148.15-60.20148.150.00149.09-60.90149.090.00150.04-61.97150.040.00151.15-61.79151.150.00152.09-63.71152.090.00153.05-65.41153.050.00154.14-67.19154.140.00155.12-70.28155.120.00156.07-75.10156.070.00157.04-82.14157.040.00158.16-76.52158.160.00159.11-72.60159.110.00160.09-69.23160.090.00161.05-67.01161.050.00162.19-65.79162.190.00163.10-65.31163.100.00164.06-63.40164.060.00165.14-63.41165.140.00Page 3TestSheet166.08-62.84166.080.00167.04-62.35167.040.00168.13-62.48168.130.00169.09-61.99169.090.00170.04-61.77170.040.00171.17-61.95171.170.00172.10-61.75172.100.00173.06-61.92173.060.00174.04-62.27174.040.00175.03-62.48175.030.00176.15-62.81176.150.00177.11-63.68177.110.00178.08-64.33178.080.00179.06-63.41179.060.00180.03-64.19180.030.00181.07-63.87181.070.00182.13-64.08182.130.00183.03-64.44183.030.00184.11-65.06184.110.00185.02-66.35185.020.00186.10-65.78186.100.00187.01-65.62187.010.00188.08-65.90188.080.00189.01-67.21189.010.00190.07-67.39190.070.00191.02-68.00191.020.00192.08-68.97192.080.00193.03-70.80193.030.00194.12-71.07194.120.00195.05-70.43195.050.00196.02-69.04196.020.00197.10-67.69197.100.00198.07-65.14198.070.00199.12-64.56199.120.00200.04-64.19200.040.00201.09-62.81201.090.00202.01-62.21202.010.00203.09-61.60203.090.00204.01-61.13204.010.00205.11-60.62205.110.00206.03-60.21206.030.00207.12-60.04207.120.00208.04-59.91208.040.00208.99-59.63208.990.00210.07-59.27210.070.00211.02-59.24211.020.00212.10-58.84212.100.00213.06-59.44213.060.00214.00-59.73214.000.00215.10-60.10215.100.00216.05-60.51216.050.00217.10-61.20217.100.00218.03-61.69218.030.00219.08-62.06219.080.00220.01-62.16220.010.00221.08-62.57221.080.00Page 4TestSheet222.00-63.66222.000.00223.10-64.91223.100.00224.01-65.61224.010.00225.12-66.68225.120.00226.04-68.25226.040.00226.99-70.19226.990.00228.07-73.33228.070.00229.02-74.68229.020.00230.12-77.00230.120.00231.05-80.11231.050.00232.01-77.52232.010.00233.10-75.12233.100.00234.07-77.13234.070.00234.97-74.92234.970.00236.08-74.45236.080.00236.98-73.65236.980.00238.07-75.10238.070.00239.00-77.89239.000.00240.08-77.29240.080.00241.02-74.53241.020.00241.96-76.50241.960.00243.06-75.06243.060.00243.99-75.29243.990.00245.08-72.03245.080.00246.02-73.53246.020.00246.97-75.41246.970.00248.06-74.99248.060.00249.01-72.97249.010.00249.97-72.28249.970.00251.08-70.90251.080.00252.05-68.52252.050.00252.96-68.28252.960.00254.06-67.49254.060.00254.97-66.72254.970.00256.07-66.67256.070.00256.99-67.50256.990.00257.94-67.87257.940.00259.02-68.02259.020.00259.94-68.70259.940.00261.05-67.72261.050.00261.96-67.14261.960.00262.94-67.68262.940.00264.02-67.33264.020.00264.96-67.30264.960.00266.07-67.25266.070.00267.02-67.78267.020.00267.98-68.90267.980.00268.93-70.70268.930.00270.05-72.95270.050.00270.96-75.15270.960.00272.07-76.52272.070.00272.99-75.53272.990.00273.93-72.39273.930.00275.03-71.96275.030.00275.95-69.87275.950.00277.04-69.25277.040.00Page 5

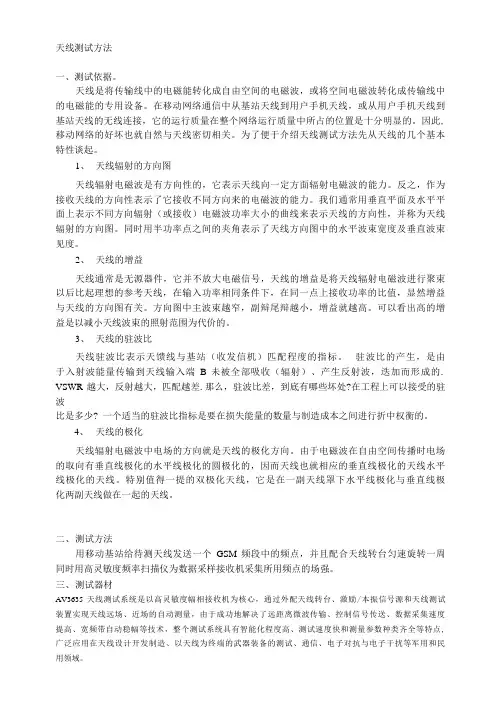

天线测试方法
