单筋截面计算

单筋矩形截面计算公式

单筋矩形截面是一种常见的结构截面形式，广泛应用于建筑、桥梁、机械和航空航天等领域。在工程设计中，需要根据单筋矩形截面的几何参数和材料性质来计算其相关的力学性能，以确保结构的安全可靠。

单筋矩形截面的计算公式主要涉及截面的面积、惯性矩和抵抗力等参数。下面将分别介绍这些参数的计算方法。

1. 面积计算公式：

单筋矩形截面的面积可以通过矩形的宽度和高度来计算。假设矩形的宽度为b，高度为h，则截面的面积A为A=b*h。

2. 惯性矩计算公式：

惯性矩是描述截面抵抗弯曲变形的重要参数，常用的有一阶惯性矩和二阶惯性矩。对于单筋矩形截面，一阶惯性矩I和二阶惯性矩Iy可以通过以下公式计算：

I = b*h^3/12

Iy = h*b^3/12

3. 抵抗力计算公式：

单筋矩形截面对外力的抵抗性能可以通过计算抵抗弯曲力矩和抵抗轴向力来评估。对于受弯构件，其抵抗弯曲力矩M可以通过以下公式计算： M = f*y*Z

其中，f为截面上的应力，y为截面离中性轴的距离，Z为截面的抵抗力矩。

对于受轴向压力的构件，其抵抗轴向力N可以通过以下公式计算：

N = f*A

其中，f为截面上的应力，A为截面的面积。

值得注意的是，单筋矩形截面的计算公式是基于一系列假设和简化条件得出的，因此在具体工程设计中需要根据实际情况进行修正和调整。此外，对于大跨度和高强度的结构，还需要考虑截面的非线性效应和失稳问题。

单筋矩形截面的计算公式是工程设计中重要的基础知识，它可以帮助工程师评估截面的力学性能并进行结构设计。通过合理应用这些公式，可以确保结构的安全可靠，满足工程项目的要求。因此，工程师在实际工作中应该熟练掌握这些公式的使用方法，并结合具体情况进行合理的设计和计算。

基本构件计算：单筋矩形梁正截面承载力计算

一、计算简图

二、基本公式

1．公式法的三个基本公式：

单筋矩形梁正截面受弯承载力计算的三个基本公式：

sycAfbxf1

201xhbxfMMcu

20xhAfMMsyu

式中 M —— 弯矩设计值；

Mu —— 受弯承载力设计值，即破坏弯矩设计值；

cf1—— 混凝土等效矩形应力图的应力值；

yf—— 钢筋抗拉强度设计值；

sA—— 受拉钢筋截面面积；

b —— 梁截面宽度；

x —— 混凝土受压区高度；

h0 —— 截面有效高度，即截面受压边缘到受拉钢筋合力点的距离，h0=h-a；

a —— 受拉钢筋合力点到梁受拉边缘的距离，当受拉钢筋为一排时，a=c+d/2；

c —— 混凝土保护层厚度；

d —— 受拉钢筋直径。

2．系数法的基本公式

（1）系数的公式

).(s501

(4-21)

s211

(4-25)

5012211.ss (4-26)

MuAsdcbaxhh0h0-T=fyAsC=α1fcbxx2α1fc

图4-8 单筋矩形梁正截面受弯承载力计算简图 （2）基本公式

201201)5.01(bhfbhfMcsc

0hAfMssy

三、基本公式的适用条件

1）防止超筋破坏

b 或 b 或 0hxb

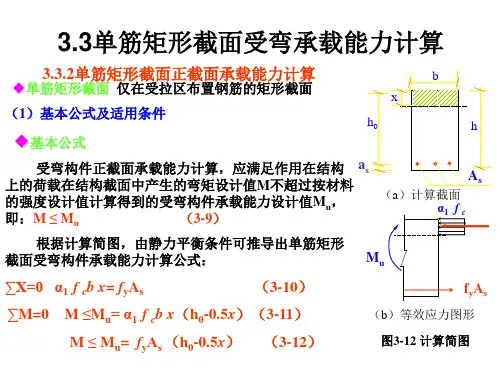

4.3.2 单筋矩形截面承载能力计算

矩形截面通常分为单筋矩形截面和双筋矩截面两种形式。只在截面的受拉区配有纵向受力钢筋的矩形截面，称为单筋矩形截面（图4-10）。不但在截面的受拉区，而且在截面的受压区同时配有纵向受力钢筋的矩形截面，称为双筋矩形截面。需要说明的是，为了构造上的原因（例如为了形成钢筋骨架），受压区通常也需要配置纵向钢筋。这种纵向钢筋称为架立钢筋。架立钢筋与受力钢筋的区别是：架立钢筋是根据构造要求设置，通常直径较细、根数较少；而受力钢筋则是根据受力要求按计算设置，通常直径较粗、根数较多。受压区配有架立钢筋的截面，不是双筋截面。

图4-10 单筋矩形截面

根据4.3.1的基本假定，单筋矩形截面的计算简图如图4-11所示。

图4-11 单筋矩形截面计算简图

为了简化计算，受压区混凝土的应力图形可进一步用一个等效的矩形应力图代替。矩形应力图的应力取为α1fc(图4-12），fc为混凝土轴心抗压强度设计值。所谓“等效”，是指这两个图不但压应力合力的大小相等，而且合力的作用位置完全相同。

图4-12 受压区混凝土等效矩形应力图

按等效矩形应力计算的受压区高度x与按平截面假定确定的受压区高度xo之间的关系为:

(4-7) 系数α1和β1的取值见表4-2。

系数α1和β1的取值表 表4-2

≤C50 C55 C60 C65 C70 C75

C80

α1 1.00 0.99 0.98 0.97 0.96 0.95 0.94

β1 0.80 0.79 0.78 0.77 0.76 0.75 0.74

◆基本计算公式

由于截面在破坏前的一瞬间处于静力平衡状态，所以，对于图4-12 的受力状态可建立两个平衡方程：一个是所有各力的水平轴方向上的合力为零，即

(4-8)

式中 b —— 矩形截面宽度；

As—— 受拉区纵向受力钢筋的截面面积。

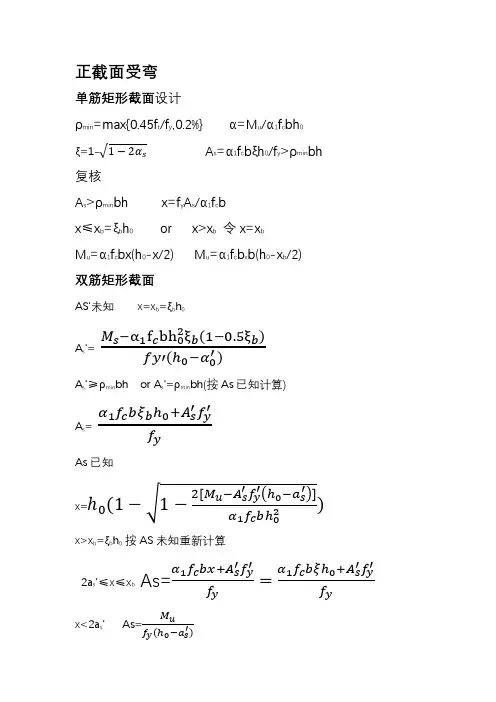

正截面受弯

单筋矩形截面设计

ρmin=max{0.45ft/fy,0.2%} α=Mu/α1fcbh0

ξ=1-√1−2𝛼𝑠 As=α1fcbξh0/fy>ρminbh

复核

As>ρminbh x=fyAs/α1fcb

x≤xb=ξbh0 or x>xb 令x=xb

Mu=α1fcbx(h0-x/2) Mu=α1fcbxb(h0-xb/2)

双筋矩形截面

AS’未知 x=xb=ξbh0

As’= 𝑀𝑠−α1f𝑐bh02ξ𝑏(1−0.5ξ𝑏)𝑓𝑦′(ℎ0−𝛼0′)

As’≥ρminbh or As’=ρminbh(按As已知计算)

As= 𝛼1𝑓𝑐𝑏𝜉𝑏ℎ0+𝐴𝑠′𝑓𝑦′𝑓𝑦

As已知

x=ℎ0(1−√1−2[𝑀𝑢−𝐴𝑠′𝑓𝑦′(ℎ0−𝑎𝑠′)]𝛼1𝑓𝑐𝑏ℎ02)

x>xb=ξbh0 按AS未知重新计算

2as’≤x≤xb As=𝛼1𝑓𝑐𝑏𝑥+𝐴𝑠′𝑓𝑦′𝑓𝑦=𝛼1𝑓𝑐𝑏𝜉ℎ0+𝐴𝑠′𝑓𝑦′𝑓𝑦

x<2as’ As=𝑀𝑢𝑓𝑦(ℎ0−𝑎𝑠′)复核

x=𝑓𝑦𝐴𝑠−𝑓𝑦′𝐴𝑠′𝛼1𝑓𝑐𝑏

x<2as’ Mu=fyAs(h0-as’)

2as’≤x≤ξbh0 Mu=α1fcbx(h0-0.5x)+fy’As’(h0-as’)

x>ξbh0 取x=ξbh0 Mu=α1fcbξbh02(1-0.5ξb)+fy’As’(h0-as’)

T型截面

M≤α1fcbf’hf’(h0-hf’/2)为第一类

设计

αs=𝑀𝛼1𝑓𝑐𝑏𝑓′ℎ02 ξ=1-√1−2𝛼𝑠且ξ≤ξb

As=𝛼1𝑓𝑐𝑏𝑓2ℎ0𝜉𝑓𝑦, 且As>Asmin=ρminbh
