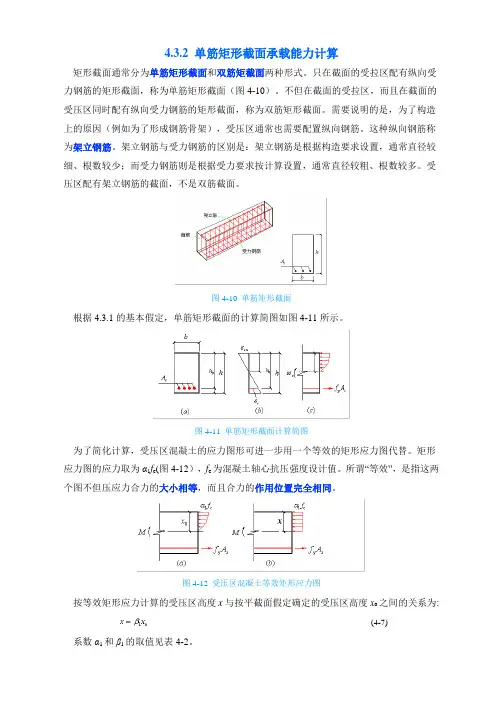

4.3.2 单筋矩形截面承载能力计算
矩形截面通常分为单筋矩形截面和双筋矩截面两种形式。只在截面的受拉区配有纵向受力钢筋的矩形截面,称为单筋矩形截面(图4-10)。不但在截面的受拉区,而且在截面的受压区同时配有纵向受力钢筋的矩形截面,称为双筋矩形截面。需要说明的是,为了构造上的原因(例如为了形成钢筋骨架),受压区通常也需要配置纵向钢筋。这种纵向钢筋称为架立钢筋。架立钢筋与受力钢筋的区别是:架立钢筋是根据构造要求设置,通常直径较细、根数较少;而受力钢筋则是根据受力要求按计算设置,通常直径较粗、根数较多。受压区配有架立钢筋的截面,不是双筋截面。
图4-10 单筋矩形截面
根据4.3.1的基本假定,单筋矩形截面的计算简图如图4-11所示。
图4-11 单筋矩形截面计算简图
为了简化计算,受压区混凝土的应力图形可进一步用一个等效的矩形应力图代替。矩形应力图的应力取为α1fc(图4-12),fc为混凝土轴心抗压强度设计值。所谓“等效”,是指这两个图不但压应力合力的大小相等,而且合力的作用位置完全相同。
图4-12 受压区混凝土等效矩形应力图
按等效矩形应力计算的受压区高度x与按平截面假定确定的受压区高度xo之间的关系为:
(4-7) 系数α1和β1的取值见表4-2。
系数α1和β1的取值表 表4-2
≤C50 C55 C60 C65 C70 C75
C80
α1 1.00 0.99 0.98 0.97 0.96 0.95 0.94
β1 0.80 0.79 0.78 0.77 0.76 0.75 0.74
◆基本计算公式
由于截面在破坏前的一瞬间处于静力平衡状态,所以,对于图4-12 的受力状态可建立两个平衡方程:一个是所有各力的水平轴方向上的合力为零,即
(4-8)
式中 b —— 矩形截面宽度;
As—— 受拉区纵向受力钢筋的截面面积。
C50C?(20,25,30,35,40,45,50,55) 混凝土强度等级
f
ck=32.4(N/mm2)混凝土抗压强度标准值 fck
f
tk=2.65(N/mm2)混凝土抗拉强度标准值 f
tk
f
cd=22.4(N/mm2)混凝土抗压强度设计值 fcd
f
td=1.83(N/mm2)混凝土抗拉强度设计值 f
tdE
c=34500(N/mm2)混凝土弹性模量 E
c
HRB335HRB(235,335,400) 钢筋强度等级f
sd=280(N/mm2)钢筋抗拉压强度设计值 f
sd、f
sd'
E
s=200000(N/mm2)钢筋弹性模量 E
s
ε
cu=0.003300.0033
β=0.80000.8
ξ
b=0.5600ξ
b=β/(1+f
sd/ε
cu/E
s)
α
E=5.7971α
E=E
s/E
c
b=1200(mm)梁宽度 b
h=1750(mm)梁高度 h
a
0=75(mm)梁保护层厚度a
0
h
0=1675(mm)梁有效高度h
0=h-a
0
γ
0=1.1结构重要性系数γ0
M
d=3166.0kN-m弯矩组合设计值 Md
x=79.22(mm)受压区高度x
ξ
bh
0=938.00(mm)受压区高度界限值
A
sz=7605.45(mm2)所需钢筋面积A
sz
N1=20.0钢筋根数 N1
φ1=28(mm)钢筋直径 φ1
N2=0.0钢筋根数 N2
φ2=20(mm)钢筋直径 φ2
As=12315.04(mm2)实配钢筋面积 A
s
ρ
z=0.613%实际钢筋配筋率 ρ
z
ρ
min=0.294%钢筋最小配筋率 ρ
min
满足最小配筋率要求配置钢筋:20φ28+0φ20梁截面尺寸
荷载
承载能力复核:求钢筋面积:钢筋和混凝土指标
x=128.28(mm)实际受压区高度x
ξ
bh
0=938.00(mm)受压区高度界限值
截面尺寸满足要求M
du=5554.58(kN-m)截面抵抗弯矩
γ
0M
d=3482.60(kN-m)计算弯矩
截面承载力足够
M
s=2881.0(kN-m)短期荷载
用MATLAB编程计算单筋矩形截面正截面受弯配筋
摘要:在工程中有些简单的构件往往是手算出构件内力然后查配筋表,得出构件的配筋;有些构件在表中查不到时还要采取一些处理措施才能得到配筋,这种方法繁琐且效率较低。文章利用自编matlab程序计算单筋矩形截面正截面配筋,方法简明实用。
关键词:矩形截面;单筋;matlab编程
在工程中有些简单的构件往往是手算出构件内力然后查配筋表,得出构件的配筋;有些构件在表中查不到时还要采取一些处理措施才能得到配筋,这种方法繁琐且效率较低。本文作者利用自编的matlab程序,可直接求得配筋。若 ,则按单筋输出配筋结果;若 ,则提示截面尺寸不够,重新选定截面尺寸再算。
一、公式推导
以下公式中的所有符号均见《混凝土结构设计规范》gb50010-2002,按该规范有:
(1)
(2)
由(1)式可得:
(3)
该式为— 的一元二次方程,由于二次项前小于0,故左侧函数
为一上凸的二次抛物线,该方程有两个实数解或两个虚数解,若为实数解则肯定出现一个小于 ,另一个大于 的情况,大于 的解没
有意义,一般的函数图象见图一;由函数的图象特点可以知道所有大于有意义的 解的取值均能满足(3)式。
图 1 函数关系图
当弯矩 值过大而截面尺寸过小时,将出现二次抛物线不与 轴相交的情况,此时没有实数解而仅有两个虚数解,这时必须增大截面尺寸或提高混凝土强度等级才能解决问题,当然增大截面高度是最有效的措施。
求出 后,若 将 代入(2)式中,可得配筋结果:
(4)
二、程序编制
以mtlab为平台的源程序如下:
% moment_area_design.m
clear
format short,format bank,format compact
disp(‘单筋矩形截面正截面受弯配筋求解程序’)
4.3.2 单筋矩形截面承载能力计算
矩形截面通常分为单筋矩形截面和双筋矩截面两种形式。只在截面的受拉区配有纵向受力钢筋的矩形截面,称为单筋矩形截面(图4-10)。不但在截面的受拉区,而且在截面的受压区同时配有纵向受力钢筋的矩形截面,称为双筋矩形截面。需要说明的是,为了构造上的原因(例如为了形成钢筋骨架),受压区通常也需要配置纵向钢筋。这种纵向钢筋称为架立钢筋。架立钢筋与受力钢筋的区别是:架立钢筋是根据构造要求设置,通常直径较细、根数较少;而受力钢筋则是根据受力要求按计算设置,通常直径较粗、根数较多。受压区配有架立钢筋的截面,不是双筋截面。
图4-10 单筋矩形截面
根据4.3.1的基本假定,单筋矩形截面的计算简图如图4-11所示。
图4-11 单筋矩形截面计算简图
为了简化计算,受压区混凝土的应力图形可进一步用一个等效的矩形应力图代替。矩形应力图的应力取为α1fc(图4-12),fc为混凝土轴心抗压强度设计值。所谓“等效”,是指这两个图不但压应力合力的大小相等,而且合力的作用位置完全相同。
图4-12 受压区混凝土等效矩形应力图
按等效矩形应力计算的受压区高度x与按平截面假定确定的受压区高度xo之间的关系为:
(4-7)
系数α1和β1的取值见表4-2。 系数α1和β1的取值表 表4-2
≤C50 C55 C60 C65 C70 C75
C80
α1 1.00 0.99 0.98 0.97 0.96 0.95 0.94
β1 0.80 0.79 0.78 0.77 0.76 0.75 0.74
◆基本计算公式
由于截面在破坏前的一瞬间处于静力平衡状态,所以,对于图4-12 的受力状态可建立两个平衡方程:一个是所有各力的水平轴方向上的合力为零,即
(4-8)
式中 b —— 矩形截面宽度;
As—— 受拉区纵向受力钢筋的截面面积。
