齿轮加工工艺过程卡片(总4页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 机 械 加 工 工 艺 过 程 卡 片 产品型号 零件图号

产品名称 零件名称 共 页 第

页

材料牌号 毛坯种类 毛坯外形尺寸 每件毛坯可制件数 每台件数 备注

工序号 工序名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时

准 单

10 选料

20 锻造 锻造棒料Φ190×52 锻造间

30 热处理1 采用等温正火工艺 热处理中心

热处理炉

描 图

40 检验 锻坯检验 检验中心

描 校

50 车 车外圆、车端面 金工 CA6140 外圆车刀

底 图

设计(日期) 审核(日期) 标准化(日期) 会签(日期) 装订号

标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 机 械 加 工 工 艺 过 程 卡 片 产品型号 零件图号

产品名称 零件名称 共 页 第

页

材料牌号 毛坯种类 毛坯外形尺寸 每件毛坯可制件数 每台件数 备注

工序号 工序名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时

准 单

60 钻 钻内孔 金工 Z5150A

Φ48麻花钻

70 倒角 倒角2×45° 金工 CA6140 倒角车刀

90 插 插键槽 金工 插拉机床

100 粗加工铣齿 成形法加工齿轮 金工 X62W 成形铣刀

描 图

110 热处理2 渗碳+淬火+低温回火 热处理中心 热处理炉

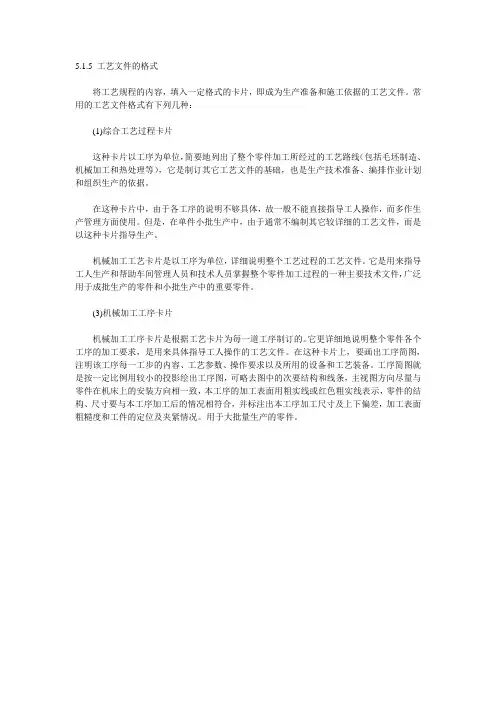

5.1.5 工艺文件的格式

将工艺规程的内容，填入一定格式的卡片，即成为生产准备和施工依据的工艺文件。常用的工艺文件格式有下列几种：

(1)综合工艺过程卡片

这种卡片以工序为单位，简要地列出了整个零件加工所经过的工艺路线（包括毛坯制造、机械加工和热处理等），它是制订其它工艺文件的基础，也是生产技术准备、编排作业计划和组织生产的依据。

在这种卡片中，由于各工序的说明不够具体，故一般不能直接指导工人操作，而多作生产管理方面使用。但是，在单件小批生产中，由于通常不编制其它较详细的工艺文件，而是以这种卡片指导生产。

机械加工工艺卡片是以工序为单位，详细说明整个工艺过程的工艺文件。它是用来指导工人生产和帮助车间管理人员和技术人员掌握整个零件加工过程的一种主要技术文件，广泛用于成批生产的零件和小批生产中的重要零件。

(3)机械加工工序卡片

机械加工工序卡片是根据工艺卡片为毎一道工序制订的。它更详细地说明整个零件各个工序的加工要求，是用来具体指导工人操作的工艺文件。在这种卡片上，要画出工序简图，注明该工序每一工步的内容、工艺参数、操作要求以及所用的设备和工艺装备。工序简图就是按一定比例用较小的投影绘出工序图，可略去图中的次要结构和线条，主视图方向尽量与零件在机床上的安装方向相一致，本工序的加工表面用粗实线或红色粗实线表示，零件的结构、尺寸要与本工序加工后的情况相符合，并标注出本工序加工尺寸及上下偏差，加工表面粗糙度和工件的定位及夹紧情况。用于大批量生产的零件。

攀枝花学院

学生课程设计（论文）

题 目： 65Si2MnWA弹簧钢的热处理工艺设计

学生姓名：

学 号：

所在院(系)： 材料工程学院

专 业： 20 XX级材料成型及控制工程

班 级： 材料成型及控制工程一班

指 导 教 师： X X 职称： 讲 师

2013年12月15日 攀枝花学院教务处制

攀枝花学院本科学生课程设计任务书

题 目 65Si2MnWA弹簧钢的热处理工艺设计

1、课程设计的目的

使学生了解、设计65Si2MnWA弹簧钢的热处理工艺，融会贯通相关专业课程理论知识，培养学生综合运用所学知识、分析问题和解决问题的能力。

2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）

内容：

① 明确设计任务（包括用途、服役条件及性能要求）

② 绘出热处理件零件图（螺旋弹簧）

③ 给出设计方案

④ 写出设计说明

⑤ 设计质量检验项目

⑥ 设计热处理工艺卡片

⑦ 65Si2MnWA弹簧钢的热处理缺陷及预防或补救措施

要求：

①通过查找资料充实、完善各项给定的设计内容。

②分析热处理过程中可能出现的缺陷，针对这些缺陷提出预防措施或补救措施。

③提交设计说明书（报告），2千字以上。报告格式请参照“毕业论文（设计）”格式。

3、主要参考文献

[1] 夏立芳主编.金属热处理工艺学. 哈尔滨：哈尔滨工业大学出版社，2005.

[2]中国机械工程学会热处理分会.热处理工程师手册[M]. 机械工业出版社，2003.第一版

[3]张玉庭主编. 热处理技师手册[M]. 机械工业出版社，2006.第一版

[4] 中国机械工程学会热处理学会.热处理手册[M]. 机械工业出版社，2003.第三版

湖南工业大学 机械加工工艺过程卡片 产品型号 零件图号

产品名称 零件名称 离合器接合叉 共 2 页 第 1 页

材 料 牌 号 16Cr3NiWMoVNbE 毛 坯 种 类 锻造 毛坯外形尺寸 每毛坯数 每 台 件 数 备 注

工

序

号 工 名

序 称 工 序 内 容 车

间 工

段 设 备 工 艺 装 备 工 时

刀 具 夹 具 量 具 准终 单件

10 下料 下离合器接合叉形状料 弓锯机G1 游标卡尺

20 锻造 锻造毛坯 游标卡尺

30 热处理 正火

40 粗车1 ○1粗车左端面，顶中心孔，倒角 CA6140 90度外圆车刀 三爪卡盘

50 粗车2 ○1粗车左端外圆至00.2-26.5，倒R圆角 CA6140 90度外圆车刀 三爪卡盘 游标卡尺

○2粗车左端正方形边长至00.15-36，倒圆角 CA6140 90度外圆车刀 三爪卡盘 内径千分尺

60 粗车3 ○1粗车右端上下平面

○2粗车右端前后4个端面

70 粗车4 ○1粗车右端内圆至0.20017

○2粗车右端前后2个外圆至00.30-20

○3倒R20圆弧

80 中检

90 调质 硬度为HRC33~34

100 半精车1 半精车左端面，修中心孔 CA6140 90度外圆车刀 三爪卡盘 游标卡尺

110 半精车2 ○1半精车左端外圆至00.2-25.3 CA6140 90度外圆车刀 三爪卡盘 游标卡尺

设计（日 期） 校对（日期） 审核（日期） 标准化（日期） 会签（日期）

标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期
