单相变压器实验报告

单相变压器空载实验报告总结

单相变压器空载实验报告总结

一、引言

单相变压器是电力系统中常用的电力设备，其性能参数的准确测量对于电力系统的正常运行具有重要意义。空载实验是评价变压器性能的基本实验之一，通过测量变压器在无负载状态下的各项参数，可以得到变压器的空载电流、空载损耗和功率因数等重要指标。

二、实验目的

本次实验旨在通过对单相变压器进行空载实验，测量并分析其空载电流、空载损耗和功率因数等参数，以评估变压器的性能。

三、实验原理

1. 变压器空载电流测量原理：

在无负载情况下，变压器输入端电流主要由磁化电流和铜损耗引起。由于磁化电流与铜损耗处于不同相位，因此可以通过连接一个较大阻抗的电阻箱测量输入端电流，并用示波器观察输入端电流波形来分析磁化电流和铜损耗所占比例。

2. 变压器空载损耗测量原理： 在无负载情况下，变压器的输入功率只由铜损耗引起，可以通过测量输入端电压和电流的相位差以及输入端电流的有效值来计算空载损耗。

3. 变压器功率因数测量原理：

变压器的功率因数是指变压器输入功率与输入视在功率之间的比值，可以通过测量输入端电流和电压的相位差来计算功率因数。

四、实验步骤

1. 搭建实验电路：将单相变压器接入实验电路中，连接电阻箱，示波器和测量仪表等设备。

2. 测量空载电流：调节电阻箱使得在额定电压下变压器输入端电流接近额定值，使用示波器观察并记录输入端电流波形。

3. 计算空载损耗：测量输入端电压和电流的相位差，并使用公式计算空载损耗。

4. 计算功率因数：根据测得的相位差数据，计算变压器的功率因数。

五、实验数据分析

1. 空载电流测量结果：

根据示波器观察到的波形数据，记录了变压器在不同负载情况下的空载电流数据，并绘制成图表。

2. 空载损耗测量结果：

根据测得的输入端电压和电流的相位差数据，计算了变压器的空载损耗，并与额定值进行对比分析。

3. 功率因数测量结果：

根据测得的相位差数据，计算了变压器的功率因数，并与额定值进行对比分析。

单相变压器实验报告.doc

单相变压器实验报告

一、实验目的

本实验旨在通过实际操作单相变压器，了解其工作原理、结构及性能特点，掌握变压器的运行与维护方法，为今后的电力系统及电器设备的学习与应用打下基础。

二、实验设备

1. 单相变压器

2. 电源柜

3. 电压表

4. 电流表

5. 电阻箱

6. 实验导线若干

三、实验原理

单相变压器是一种将一个交流电压变换为另一个交流电压的装置。它由一个一次绕组、一个二次绕组和铁芯构成。当一次绕组接通交流电源时，交变电流在铁芯中产生交变磁场，使二次绕组感应出电压。通过改变一次绕组与二次绕组的匝数比，可以改变输出电压与输入电压的比值。

四、实验步骤

7. 连接实验电路：将单相变压器、电源、电阻箱、电压表、电流表和实验导线连接成完整的电路。

8. 通电前检查：确保实验线路连接正确，电源极性正确，且电源电压与变压器铭牌上的额定电压相符。

9. 通电运行：逐渐调高电源电压，观察变压器的运行情况。记录在不同输入电压下的输出电压值。 10. 改变匝数比：将一次绕组与二次绕组的匝数比进行调整，重复上述实验步骤，记录多组数据。

11. 断电检查：在实验结束后，断开电源，检查实验设备是否有异常。

五、实验数据及分析

在本次实验中，我们取得了一些实测数据。通过分析这些数据，我们发现：

12. 随着输入电压的增加，输出电压也相应增加，这表明变压器的传输特性与输入电压密切相关。

13. 通过改变匝数比，我们可以实现对输出电压的调整。当匝数比减小（即增加一次绕组匝数）时，输出电压降低；当匝数比增加（即增加二次绕组匝数）时，输出电压升高。这一现象验证了变压器的匝数比对输出电压具有决定性影响。

六、实验结论

本次实验通过实际操作单相变压器，验证了变压器的变压原理以及匝数比对输出电压的影响。实验结果表明，单相变压器能够实现交流电压的变换，且匝数比的改变可以调节输出电压。此外，我们还观察到输入电压的变化对输出电压也有影响。这些发现有助于我们更好地理解单相变压器的性能特点和工作原理。

单相变压器的空载和短路实验报告

一、实验目的

本实验旨在通过对单相变压器进行空载和短路实验，了解变压器的基本性能参数，并掌握变压器的使用方法。

二、实验原理

1. 变压器的结构和工作原理

变压器是一种用于改变交流电压大小的电气设备。其主要由铁芯和绕组两部分组成。其中，铁芯是由硅钢片叠加而成，目的是减小磁通漏损和铜损；绕组则是由导线绕制而成，分为主绕组和副绕组。当主绕组中通有交流电流时，会在铁芯中产生磁场，从而诱导出副绕组中的电动势。

2. 空载实验原理

空载实验是指将变压器接入交流电源后，不接负载进行测试。此时，主副绕组之间没有负载电流通过，在此情况下测量输出端口上的电压和输入端口上的电流大小。通过测量得到空载电流、空载功率等参数来计算变压器的空载损耗。

3. 短路实验原理

短路实验是指将变压器输出端口短接后进行测试。此时，主副绕组之间通过大电流，在此情况下测量输入端口上的电压和电流大小。通过测量得到短路电流、短路功率等参数来计算变压器的短路损耗。

三、实验步骤

1. 空载实验步骤

（1）将单相变压器接入交流电源，不接负载。

（2）使用万用表分别测量输入端口和输出端口的电压值，并记录下来。

（3）使用电流表测量输入端口的电流值，并记录下来。

（4）根据测量得到的数据，计算出空载功率和空载损耗。

2. 短路实验步骤

（1）将单相变压器输出端口短接，将输入端口接入交流电源。

（2）使用万用表分别测量输入端口的电压值，并记录下来。

（3）使用电流表测量输入端口的电流值，并记录下来。

（4）根据测量得到的数据，计算出短路功率和短路损耗。

四、实验结果与分析

1. 空载实验结果

在本次空载实验中，我们分别测量了变压器的输入端口和输出端口的电压和电流大小。根据公式 P=UI，我们可以计算出变压器的空载功率。同时，我们还可以通过空载功率和输入端口电流计算出变压器的空载损耗。

2. 短路实验结果

在本次短路实验中，我们将变压器的输出端口短接，并测量了输入端口的电压和电流大小。根据公式 P=UI，我们可以计算出变压器的短路功率。同时，我们还可以通过短路功率和输入端口电流计算出变压器的短路损耗。

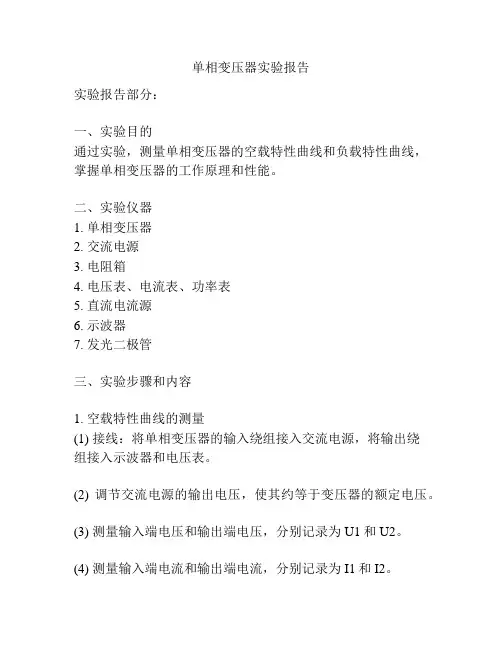

单相变压器实验报告

实验报告部分：

一、实验目的

通过实验，测量单相变压器的空载特性曲线和负载特性曲线，掌握单相变压器的工作原理和性能。

二、实验仪器

1. 单相变压器

2. 交流电源

3. 电阻箱

4. 电压表、电流表、功率表

5. 直流电流源

6. 示波器

7. 发光二极管

三、实验步骤和内容

1. 空载特性曲线的测量

(1) 接线：将单相变压器的输入绕组接入交流电源，将输出绕组接入示波器和电压表。

(2) 调节交流电源的输出电压，使其约等于变压器的额定电压。

(3) 测量输入端电压和输出端电压，分别记录为U1和U2。

(4) 测量输入端电流和输出端电流，分别记录为I1和I2。

(5) 重复步骤(3)和(4)，得到不同输入电压对应的输出电压和电流数据。

(6) 绘制空载特性曲线图，横坐标为输入电压U1，纵坐标为输出电压U2。

2. 负载特性曲线的测量

(1) 接线：将单相变压器的输入绕组接入交流电源，将输出绕组接入负载。

(2) 调节交流电源的输出电压，使其约等于变压器的额定电压。

(3) 调节电阻箱的阻值，改变负载电阻。

(4) 测量输入端电压和输出端电压，分别记录为U1和U2。

(5) 测量输入端电流和输出端电流，分别记录为I1和I2。

(6) 重复步骤(3)至(5)，改变负载电阻，得到不同负载电阻对应的输出电压和电流数据。

(7) 绘制负载特性曲线图，横坐标为负载电阻，纵坐标为输出电压U2。

四、实验结果和数据处理

1. 空载特性曲线数据：

输入电压U1 输出电压U2

220V 110V

240V 120V

260V 130V

... ...

2. 负载特性曲线数据：

负载电阻 输出电压U2

10Ω 90V

20Ω 80V

30Ω 70V
