1-焊缝标注方法

焊接符号在机械制图中标注大全

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。

符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。 除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

•

3、焊缝符号及其标注

(1)焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如:

(2)辅助符号是表示焊缝表面形状特征的符号。不需要确切地说明焊缝的表面形状时可以不加注辅助符号。辅助符号配置在基本符号固定位置。辅助符号有3个。

(3)补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。 4、指引线及其标注

指引线由箭头线和基准线组成。

(1)箭头线:

箭头可指向接头侧和非接头侧;

箭头线相对焊缝的位置一般没有特殊要求;

允许箭头线弯折一次。 •

•

•

•

(2)基准线

基准线含有实线基准线和虚线基准线。虚线基准线可画在实线基准线的上方或下方;

焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧; 标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。焊缝尺寸符号共

有16个(详见GB/324-88)，例如: (2)焊缝尺寸符号及数据的标注原则(如图):

焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;

坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

H

H 焊缝基本符号 焊缝辅助符号 焊缝尺寸符号

名称 示意图 符号 名称 示意图 符 号 说 明 符号 名称 示意图 符号 名称 示意图

I形焊缝

平面符号

焊缝表面平齐

（一般通过加工）

δ

工作厚度

e

焊缝间距

V形焊缝

凹面符号

焊缝表面凹陷

α

坡口角度

k

焊角尺寸

单边V形焊缝

凸面符号

焊缝表面凸起

b

根部间隙

d

熔核直径

带钝边V形焊缝

焊缝补充符号

p

钝边

s

焊缝有效厚度

带钝边U形焊缝

带垫板符号

表示焊缝底部有垫板

c

焊缝宽度

N

相同焊缝数量

带钝边J形焊缝

三面焊缝符号

表示三面有焊缝

R

根部半径

H

坡口深度

角焊缝

周围焊缝符号

表示环绕工件周围焊缝

l

焊缝长度

h

余高

槽焊缝

现场符号

表示在现场或工地进行焊接

n

焊缝段数

β

坡口面角度 β

带钝边单边V形焊缝

交错断续

焊接符号

表示两侧交错断续焊接

标注示例

H

H

焊缝标注示例 符号说明 整体注释

“ ”：焊缝基本符号，表示带钝边的单斜边坡口；

“6”：焊缝尺寸符号，表示坡口深度；

“45º”：焊缝尺寸符号，表示坡口角度；

“14”：焊缝补充符号，表示相同焊缝数量。

待焊部位为带钝边的单斜边坡口，坡口角度45º，焊角高6mm。相同焊缝14处。

“ ”：焊缝基本符号，表示箭头指向侧的角焊缝；

“10”：焊缝尺寸符号，表示角焊缝焊角尺寸；

“⌒”：焊缝辅助符号，表示焊缝表面凸起;

待焊部位为单面角焊缝（箭头对侧不焊），焊角高10 mm，焊缝表面凸起。

“ V ”：焊缝基本符号，表示无钝边的V形坡口；

“60º”：焊缝尺寸符号，表示坡口角度；

“O”：焊缝补充符号，表示周围焊缝；

“口”：焊缝补充符号，表示焊缝底部有垫板。

待焊部位为60º 的V形坡口，焊缝底部加衬垫板，焊缝环绕工件周围。

常用焊接方法在图样上的表示代号

1. 常用焊接方法的代号

GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。

常用焊接方法在图样上的表示代号为：

1——电弧焊

11——无气体保护的电弧焊

111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊

114——自保护药芯焊丝电弧焊

12——埋弧焊

121——丝极埋弧焊 122——带极埋弧焊

13——熔化极气体保护焊

131——MIG焊：熔化极惰性气体保护焊

135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）

136——非惰性气体保护药芯焊丝电弧焊

137——非惰性气体保护熔化极电弧点焊

14——非熔化极气体保护电弧焊

141——TIG焊：钨极惰性气体保护焊

142——TIG点焊

15——等离子弧焊

2——电阻焊

21——点焊 22——缝焊 23——凸焊 24——闪光焊

3——气焊

311——氧-乙炔焊

其它焊接方法

71——铝热焊 72——电渣焊 78——螺柱焊

2.焊接方法在图样上的表示方法

1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：

121

2）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO2气体保护焊打底，然后采用埋弧自动焊填充，为：

3.焊接方法新旧代号对照见表1。

表1 焊接方法新旧代号对照

焊接方法 GB5185-85 GB324-64

焊条电弧焊 111 S

埋弧焊 12 Z

熔化极氩弧焊（MIG） 131 C

钨极氩弧焊（TIG） 141 A

气焊 3 Q

摩擦焊 42 M

电渣焊 72 D

电阻对焊 25 J

硬钎焊 91 H

焊缝符号及标注原则

GB324-88中规定了焊缝符号和在图样上的标注原则。

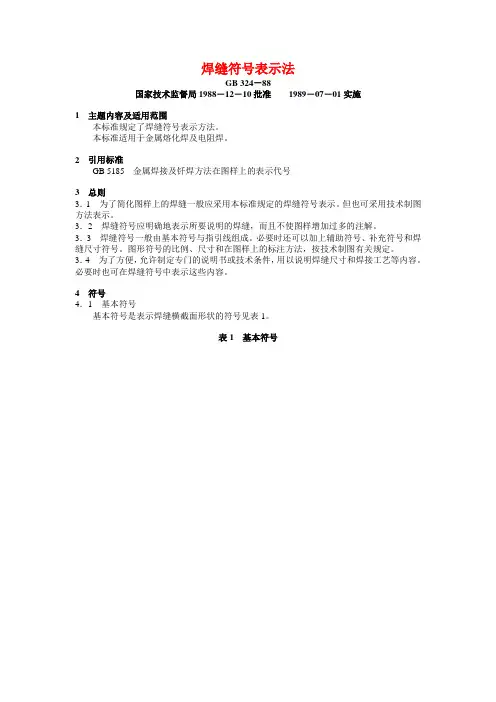

焊缝符号表示法

GB 324－88

国家技术监督局1988－12－10批准 1989－07－01实施

1 主题内容及适用范围

本标准规定了焊缝符号表示方法。

本标准适用于金属熔化焊及电阻焊。

2 引用标准

GB 5185 金属焊接及钎焊方法在图样上的表示代号

3 总则

3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。

3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。

3．3 焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。

3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。

4 符号

4．1 基本符号

基本符号是表示焊缝横截面形状的符号见表1。

表1 基本符号 注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。

4．2 辅助符号

辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 辅助符号的应用示例见表3。

表3 辅助符号的应用示例

4．3 补充符号

补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。

表4 补充符号

序号 名 称 示 意 图 符 号 说 明

1 带垫板符号1)

表示焊缝底部有垫板

2 三面焊缝符号1)

表示三面带有焊缝

3 周围焊缝符号

表示环绕工件周围焊缝 4 现场符号

表示在现场或工地上进行焊接

5 尾部符号

可以参照GB 5185标注焊接工艺方法等内容

采用说明：

1)ISO 2553标准未作规定。
