天正建筑软件使用指南

天正建筑软件使用技巧

掌握天正建筑8的一些绘图技巧和灵活编辑方式，对提高工作效率有非常大的帮助。

一、一些常用的快捷设置：

1、屏幕菜单的打开和关闭：ctrl+＋

2、文档标签的隐藏和显示：ctrl+－

3、工程管理器的调用：ctrl+～

4、对象特性表的调用：ctrl+1

二、运行命令

1、大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。

2、工具条。天正默认提供有四个工具条，设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。

3、右键菜单。选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。

4、快捷输入。对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。

5、快捷键。天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。

三、修改对象

除了运行CAD和天正的相关命令以外，我们还提供有其它三种修改对象的方法，设计师可以灵活使用。

1、夹点。选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。在选择夹点的同时按着shift键可以实现多选。部分夹点提供有两种操作，通过ctrl键可以操作进行切换。

2、对象特性表。天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。

3、双击修改。天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。文字比较特殊，在R16以上平台，双击文字（不管是单独的文字对象还是尺寸或符号标注里的文字）是进行在位编辑操作。

用手工选取方式将选中的墙体置为内墙，内墙在三维组合时不参与建模，可以减少三维渲染模型的大小与内存开销。

墙体→识别内外→指定内墙(ZDNQ)

点取菜单命令后，命令行提示：

选择墙体: 由用户自己选取属于内墙的墙体

选择墙体: 以回车结束墙体选取

* 指定外墙

本命令将选中的普通墙体内外特性置为外墙，除了把墙指定为外墙外，还能指定墙体的内外特性用于节能计算，也可以把选中的玻璃幕墙两侧翻转，适用于设置了隐框(或框料尺寸不对称)的幕墙，调整幕墙本身的内外朝向。

墙体→识别内外→指定外墙(ZDWQ)

点取菜单命令后，命令行提示：

请点取墙体外皮: 逐段点取外墙的外皮一侧或者幕墙框料边线，选中墙体的外边线亮显。

* 加亮外墙

本命令可将当前图中所有外墙的外边线用红色虚线亮显，以便用户了解哪些墙是外墙，哪一侧是外侧。用重画 (Redraw) 命令可消除亮显虚线。

墙体→识别内外→加亮外墙(JLWQ)

点取菜单命令后命令随即执行，无命令行提示。

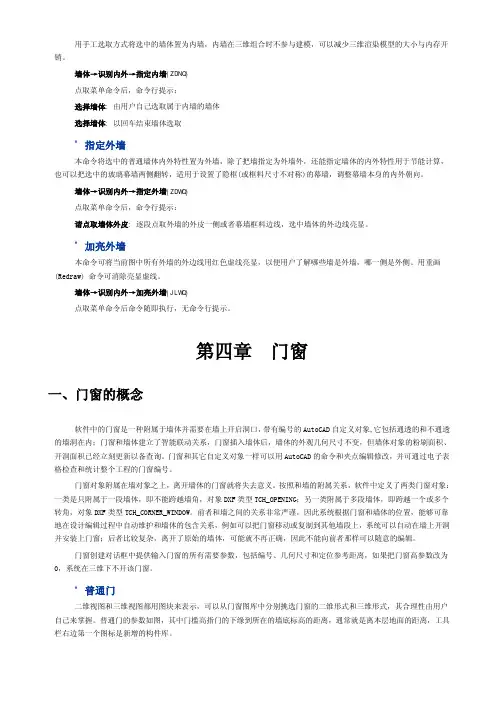

第四章 门窗

一、门窗的概念

软件中的门窗是一种附属于墙体并需要在墙上开启洞口，带有编号的AutoCAD自定义对象,它包括通透的和不通透的墙洞在内；门窗和墙体建立了智能联动关系，门窗插入墙体后，墙体的外观几何尺寸不变，但墙体对象的粉刷面积、开洞面积已经立刻更新以备查询。门窗和其它自定义对象一样可以用AutoCAD的命令和夹点编辑修改，并可通过电子表格检查和统计整个工程的门窗编号。

门窗对象附属在墙对象之上，离开墙体的门窗就将失去意义。按照和墙的附属关系，软件中定义了两类门窗对象：一类是只附属于一段墙体，即不能跨越墙角，对象DXF类型TCH_OPENING；另一类附属于多段墙体，即跨越一个或多个转角，对象DXF类型TCH_CORNER_WINDOW。前者和墙之间的关系非常严谨，因此系统根据门窗和墙体的位置，能够可靠地在设计编辑过程中自动维护和墙体的包含关系，例如可以把门窗移动或复制到其他墙段上，系统可以自动在墙上开洞并安装上门窗；后者比较复杂，离开了原始的墙体，可能就不再正确，因此不能向前者那样可以随意的编辑。

第十章 尺寸标注

一、尺寸标注的概念

尺寸标注是设计图纸中的重要组成部分，图纸中的尺寸标注在国家颁布的建筑制图标准中有严格的规定，直接沿用

AutoCAD 本身提供的尺寸标注命令不适合建筑制图的要求，特别是编辑尺寸尤其显得不便，为此软件提供了自定义的尺寸 标注

系统，完全取代了 AutoCAD 的尺寸标注功能，分解后退化为 AutoCAD 的尺寸标注。

* 尺寸标注对象与转化

天正尺寸标注分为连续标注与半径标注两大类标注对象，其中连续标注包括线性标注和角度标注，这些对象按照国 家建筑

制图规范的标注要求，对 AutoCAD 的通用尺寸标注进行了大胆的简化与优化，通过下图所示的夹点编辑操作，对尺 寸标注的修

改提供了前所未有的灵活手段。

由于天正的尺寸标注是自定义对象，在利用旧图资源时，通过【转化尺寸】命令可将原有的 AutoCAD 尺寸标注对象 转化

为等效的天正尺寸标注对象。反之在导出天正图形到其它非天正对象环境时，需要分解天正尺寸标注对象，系统提供 的【图形

导出】命令可以自动完成分解操作，分解后天正尺寸标注对象按其当前比例，使用天正建筑 3.0 的兼容标注样式(如 DIMN、DIMN200)

退化为 AutoCAD 的尺寸标注对象，以此保证了天正版本之间的双向兼容性。

* 标注对象的单位与基本单元

天正尺寸标注系统以毫米为默认的标注单位，当用户在“天正基本设定”中对整个 DWG 图形文件进行了以米为绘图 单

位的切换后，标注系统可改为以米为标注单位，按《总图制图规范》2.3.1 条的要求，默认精度设为两位小数，可以通 过修改

样式改精度为三位小数。

天正尺寸标注系统以连续的尺寸区间为基本标注单元，相连接的多个标注区间属于同一尺寸标注对象，并具有用于

不同编辑功能的夹点，而 AutoCAD 的标注对象每个尺寸区间都是独立的，相互之间没有关联，夹点功能不便于常用操作。

* 标注对象的样式

为了兼容起见，天正自定义尺寸标注对象是基于 AutoCAD 的几种标注样式开发的，因此用户通过修改这几种 AutoCAD 标注

天正建筑t20v50全部课程

教学内容：

1. 天正建筑T20V50软件的安装与启动：介绍如何正确安装和启动天正建筑T20V50软件。

2. 界面与工具栏：详细介绍软件的界面布局和各个工具栏的功能。

3. 二维绘图：讲解如何使用天正建筑T20V50软件进行二维图形的绘制和编辑。

4. 三维建模：介绍如何利用软件进行三维建模，包括创建、编辑和渲染模型。

5. 布局与打印：讲解如何进行布局设计和打印输出。

6. 协同与共享：介绍如何与其他用户进行协同工作和共享项目。

教学目标：

1. 学生能够熟练掌握天正建筑T20V50软件的安装与启动。

2. 学生能够了解和熟悉软件的界面布局和各个工具栏的功能。

3. 学生能够掌握二维图形的绘制和编辑技巧。

4. 学生能够学会进行三维建模，包括创建、编辑和渲染模型。

5. 学生能够掌握布局设计和打印输出的方法。

6. 学生能够了解和掌握与其他用户进行协同工作和共享项目的方式。

教学难点与重点：

重点：天正建筑T20V50软件的基本操作和功能。

难点：三维建模的技巧和布局设计的细节。

教具与学具准备： 教具：计算机、投影仪、教学PPT。

学具：学生计算机、天正建筑T20V50软件安装包、学习资料。

教学过程：

1. 实践情景引入：通过展示一个实际的建筑项目，引导学生了解和学习天正建筑T20V50软件的重要性和应用范围。

2. 软件安装与启动：讲解并演示如何正确安装和启动天正建筑T20V50软件。

3. 界面与工具栏：详细介绍软件的界面布局和各个工具栏的功能，并进行实际操作演示。

4. 二维绘图：讲解如何使用天正建筑T20V50软件进行二维图形的绘制和编辑，并通过例题进行实际操作演示。

5. 三维建模：介绍如何利用软件进行三维建模，包括创建、编辑和渲染模型，并通过例题进行实际操作演示。

6. 布局与打印：讲解如何进行布局设计和打印输出，并通过例题进行实际操作演示。

7. 协同与共享：介绍如何与其他用户进行协同工作和共享项目，并通过实际操作演示。
